Giá đỡ Bình nước nóng cho Vỏ WeMos/LOLIN D1 mini

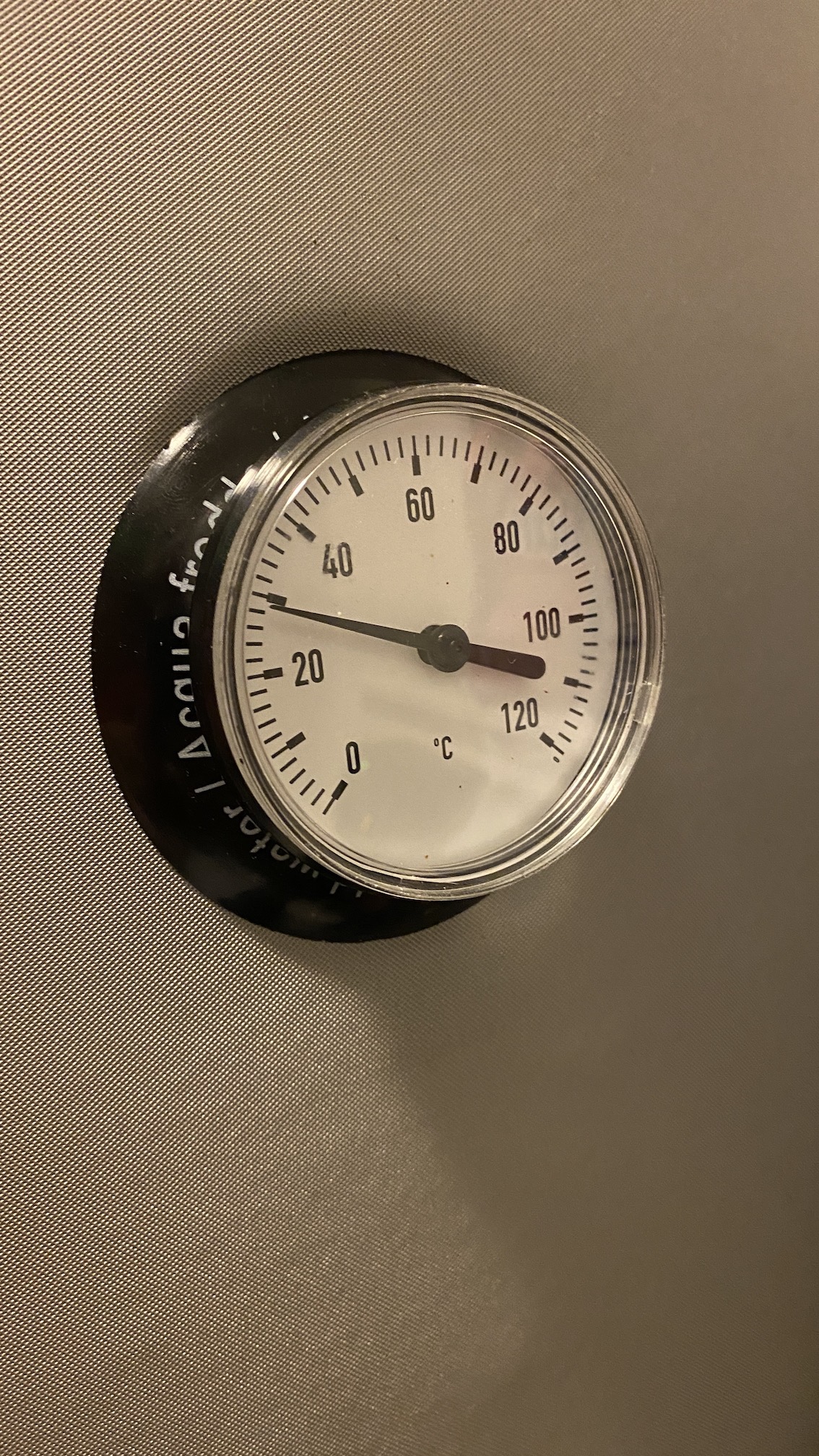

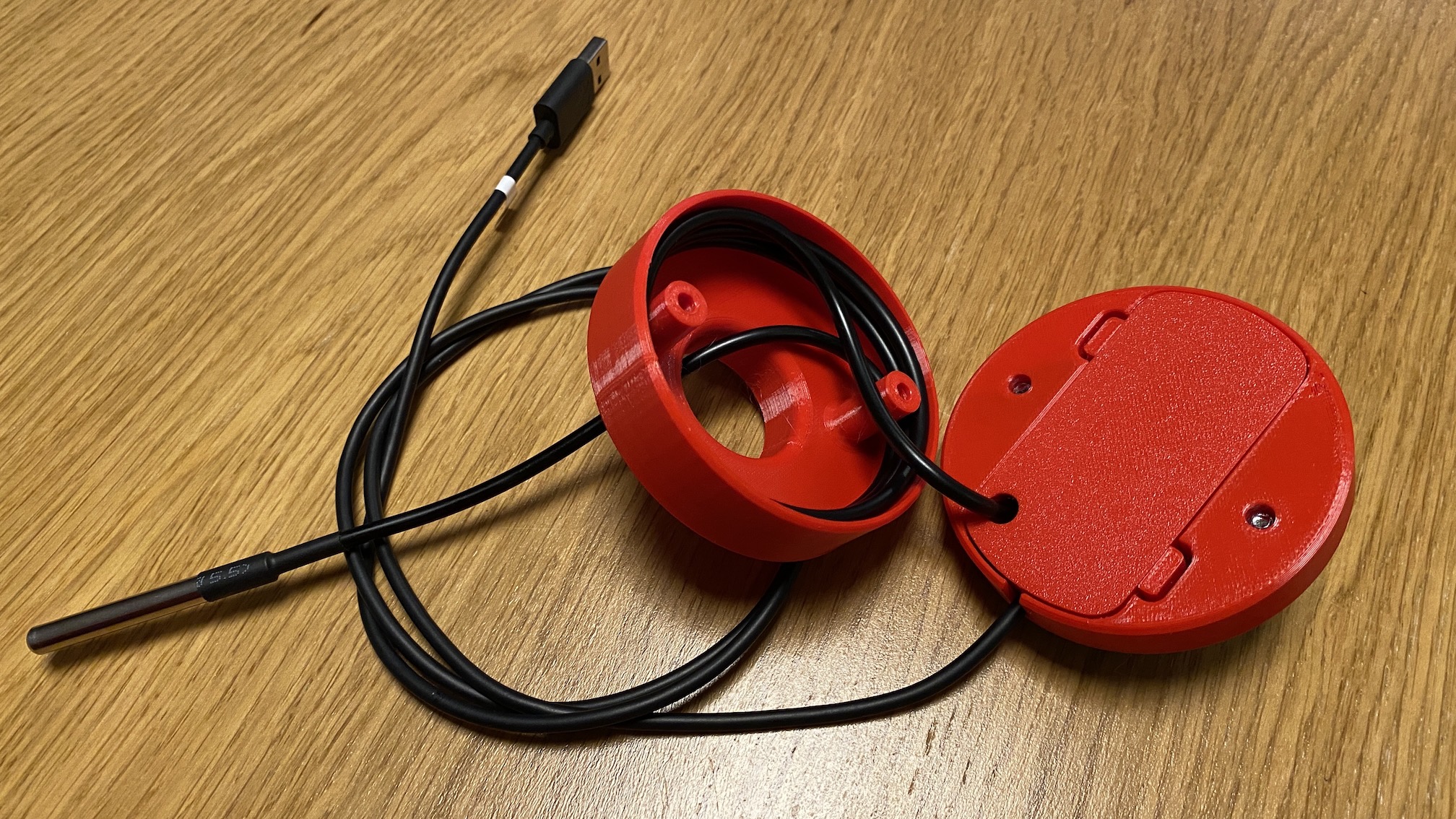

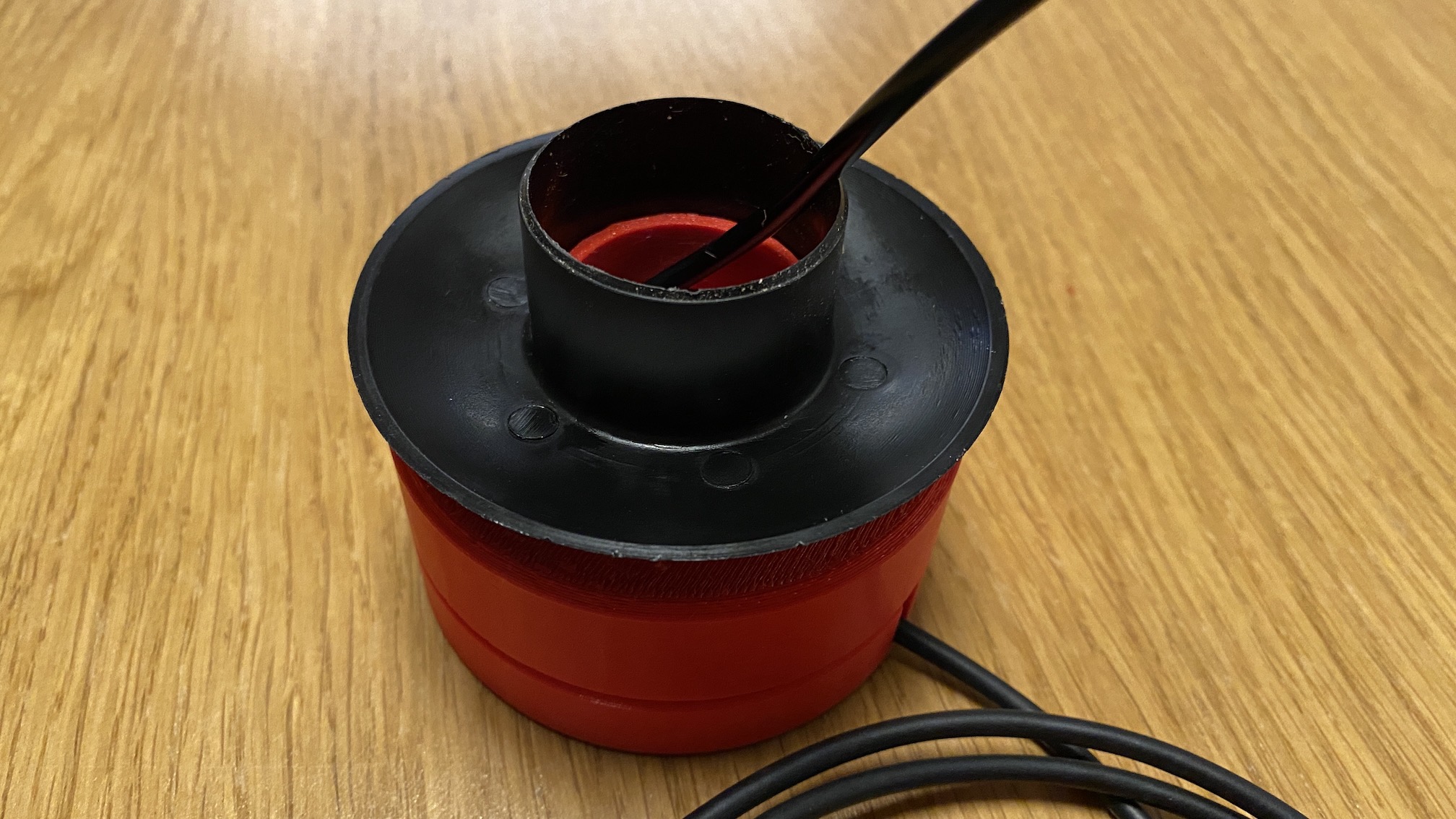

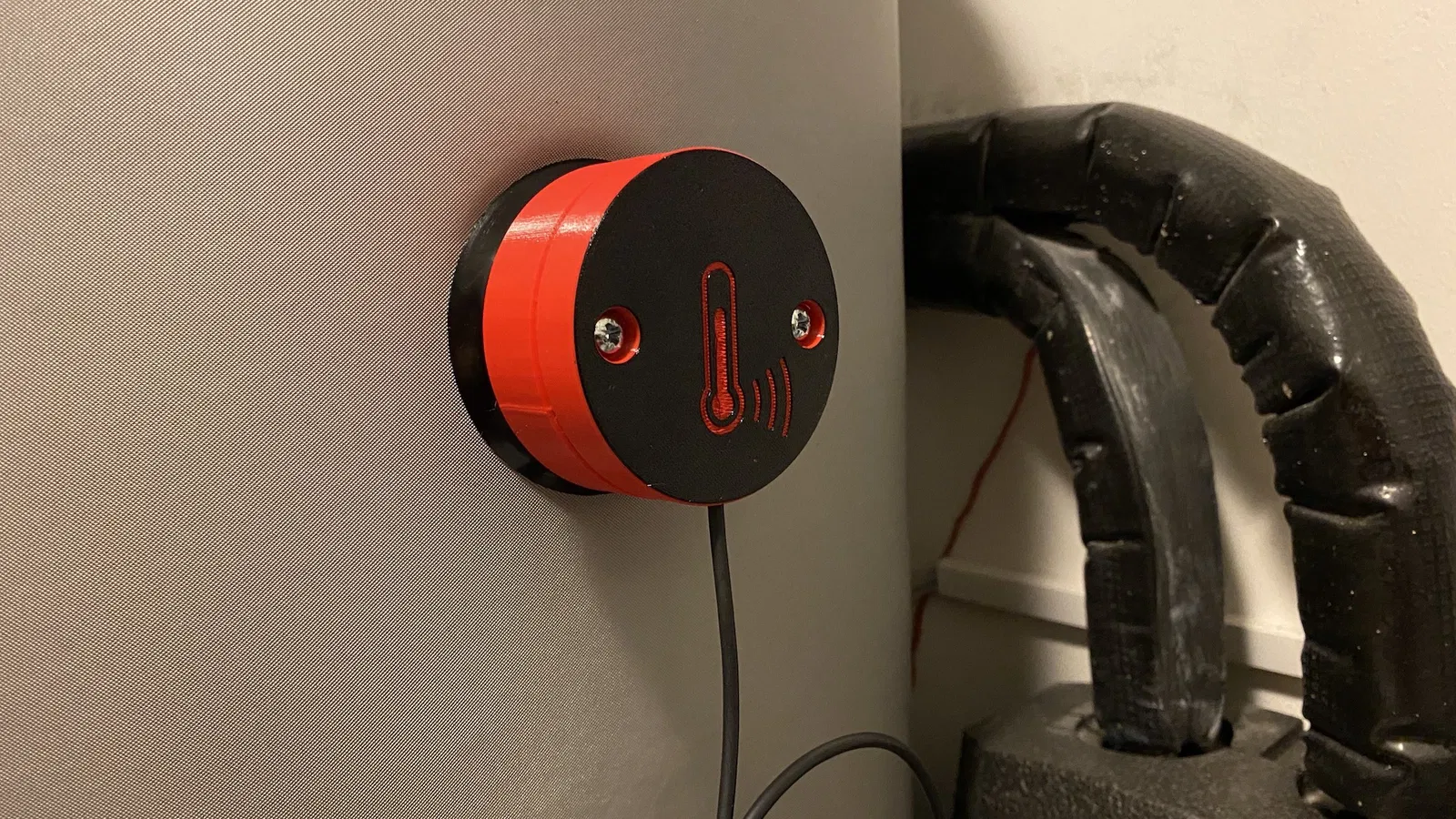

Cái vỏ WeMos D1 mini gốc do 100prznt làm ra xịn ghê, nên tui muốn xài nó để thay cái nhiệt kế bình thường trong bồn nước nóng 300L của tui. Vì vậy tui đã làm ra phụ kiện đi kèm - cái Giá đỡ bình nước nóng (Water Heater Mount). Cái giá đỡ này tương thích hoàn toàn với các bộ phận gốc (sau khi khoan lỗ cho cảm biến). ##### Giá đỡ Bình nước nóng: Thiết kế cho Cảm biến nhiệt độ Dallas DS18B20 gốc và có chỗ để giấu dây cáp dài 1m. Đường kính dây cáp tối đa 4mm. Giá đỡ sẽ trượt vào mặt bích nhựa - đường kính mặt bích là 34,8mm (không tính rãnh là 34mm). Hỗ trợ nắp gốc và hai kiểu ốc vít: * phiên bản D3 dành cho vít tự khoan và lỗ có đường kính 3mm.

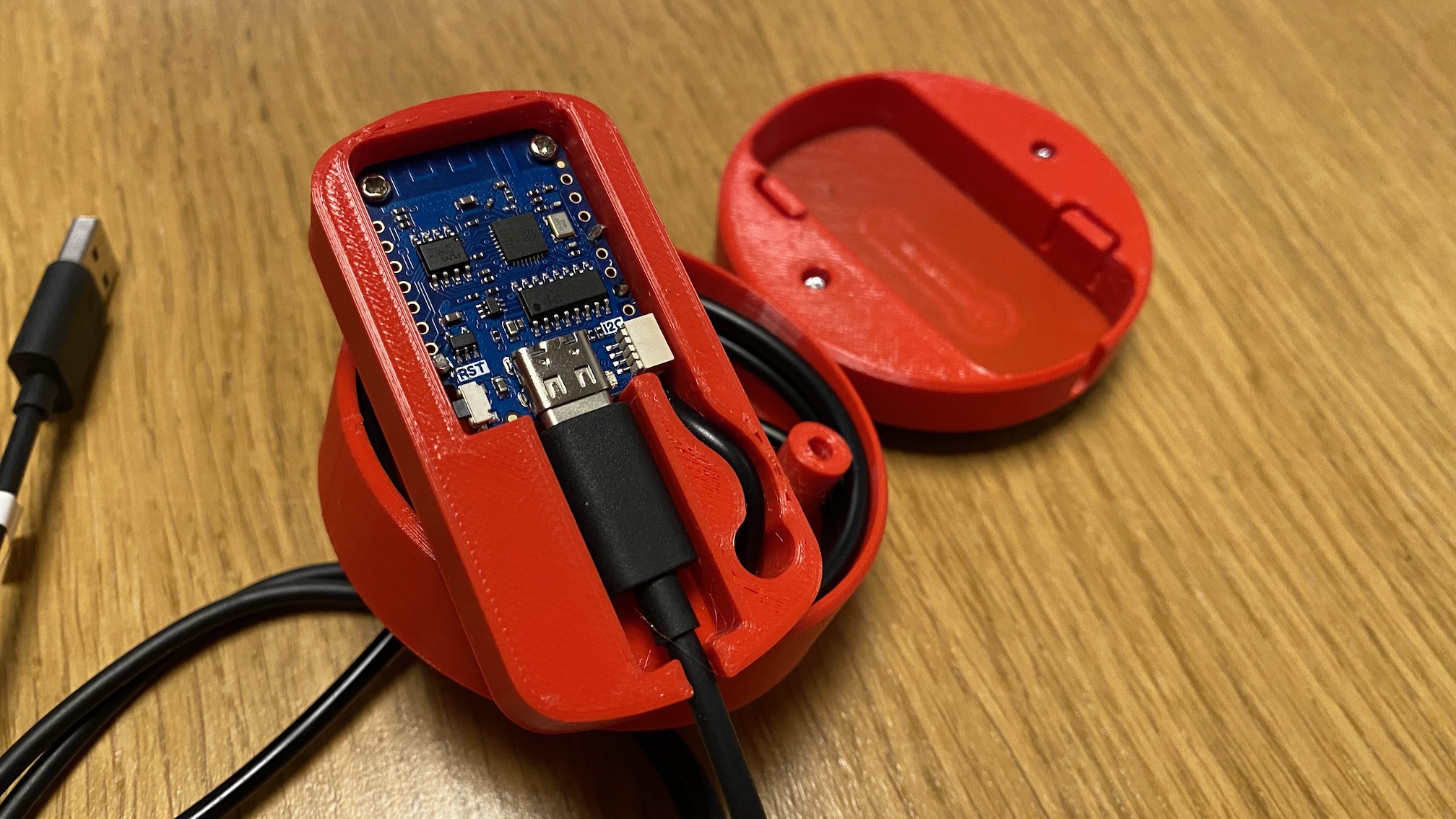

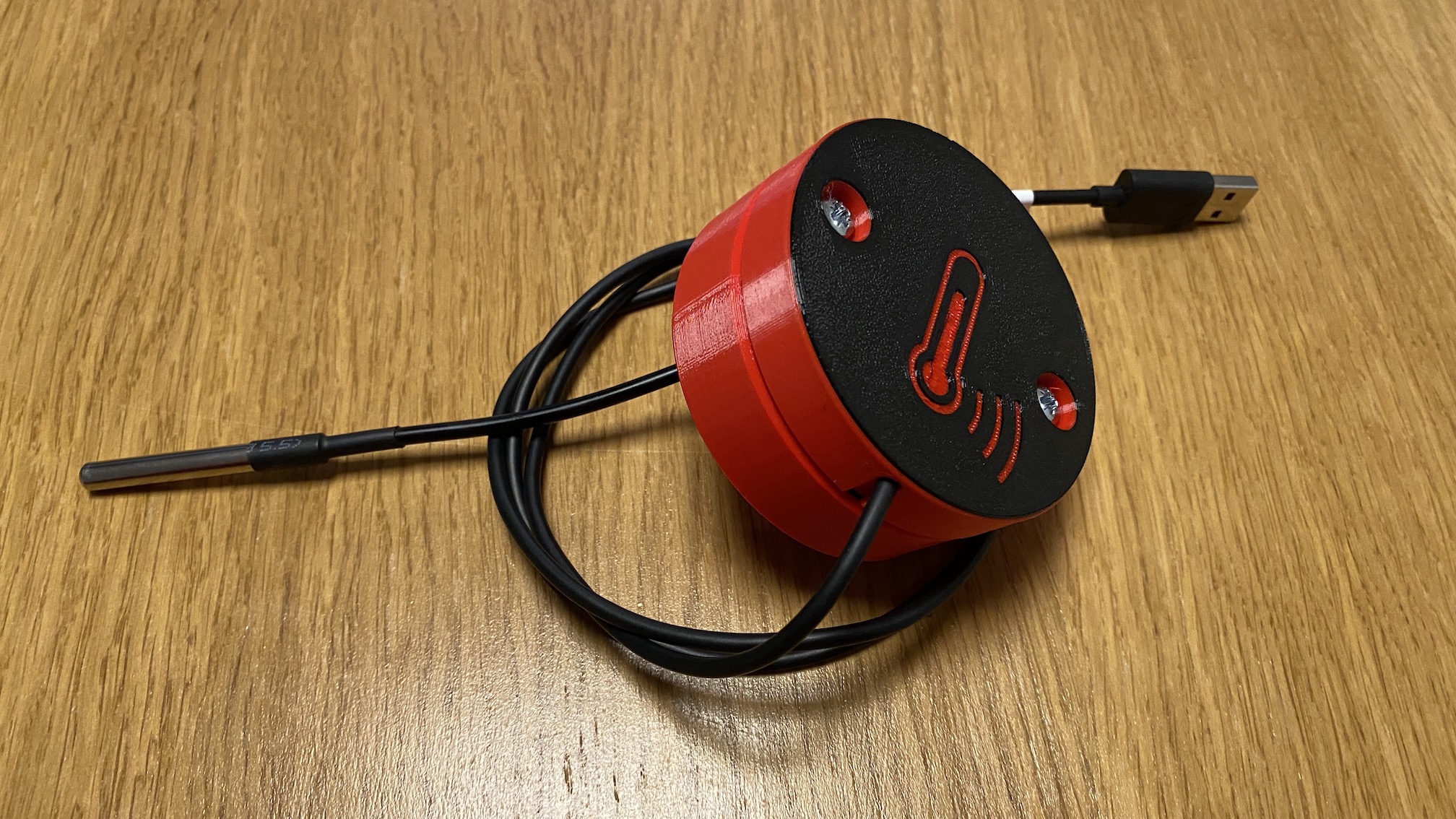

• phiên bản M4 dành cho ốc ren M4, ví dụ CNC Kitchen (dài/ngắn), lỗ đường kính 5,6mm. Cài đặt in của tui: Chất liệu: Prusament PETG Đường kính đầu phun: 0.4mm Chiều cao lớp: 0.2mm Độ đặc ruột: 100% Giá đỡ: Có Chất liệu dùng: 32g Thời gian in: khoảng 2:45h ##### Bản phối lại Giá đỡ D1: Thiết kế cho phiên bản Wemos/LOLIN D1 mini V4 (USB-C). Tui đề xuất bắt vít PCB - nên có chuẩn bị để khoan lỗ tùy theo ý bạn. Dây cảm biến có lối ra phía sau. Bạn có thể lắp Wemos sau khi hàn cảm biến, có lỗ 7mm - đủ cho đầu dò Dallas. Thử dùng cáp USB-C loại mỏng. Cài đặt in của tui: Chất liệu: Prusament PETG Đường kính đầu phun: 0.4mm Chiều cao lớp: 0.2mm Độ đặc ruột: 25% Gyroid Giá đỡ: Không Chất liệu dùng: 14g Thời gian in: khoảng 1:15h ##### Bản phối lại Nắp: Rãnh cảm biến đã được loại bỏ khỏi mẫu gốc. Cài đặt in của tui: Chất liệu: Prusament PETG Đường kính đầu phun: 0.4mm Chiều cao lớp: 0.2mm Độ đặc ruột: 15% Gyroid Giá đỡ: Không Chất liệu dùng: 18g Thời gian in: khoảng 1:30h
