Vỏ Máy Đo Tốc Độ Đạn / Đầu Đọc FPS Tự Chế

Đây là vỏ in được cho thiết bị đo tốc độ đạn / FPS dựa trên Arduino Uno, dành cho súng bắn đạn như Nerf.

Nó dựa trên mã Arduino rất hay của paperskeletons3d. Anh ấy là bộ não vĩ đại đằng sau thiết bị Chrono DIY này! Tôi chỉ làm cái vỏ cho đẹp thôi :-)

https://github.com/PaperSkeletons3D/PS3D-Chronograph

Các tệp bao gồm:

• Vỏ chính
• Nắp
• Vòng đệm khoảng cách nhỏ (có thể cần để gắn cảm biến)
• Khung nhỏ (dùng để giữ màn hình)

bạn sẽ cần phần cứng sau:

• 1x Arduino UNO (hoặc bản sao)
• 1x Màn hình I2C 0,91 (128 x 32)
• 2x Cảm biến TCRT 5000
• 4x Ốc ren nhiệt M3 (cho vít nắp)
• 4x Vít đầu lục giác chìm M3x10mm (vít nắp)
• 7x Vít Nerf tiêu chuẩn (cho Arduino, cảm biến và màn hình)

tất cả đều có thể in bằng PLA mà không cần bất kỳ bộ phận hỗ trợ nào.

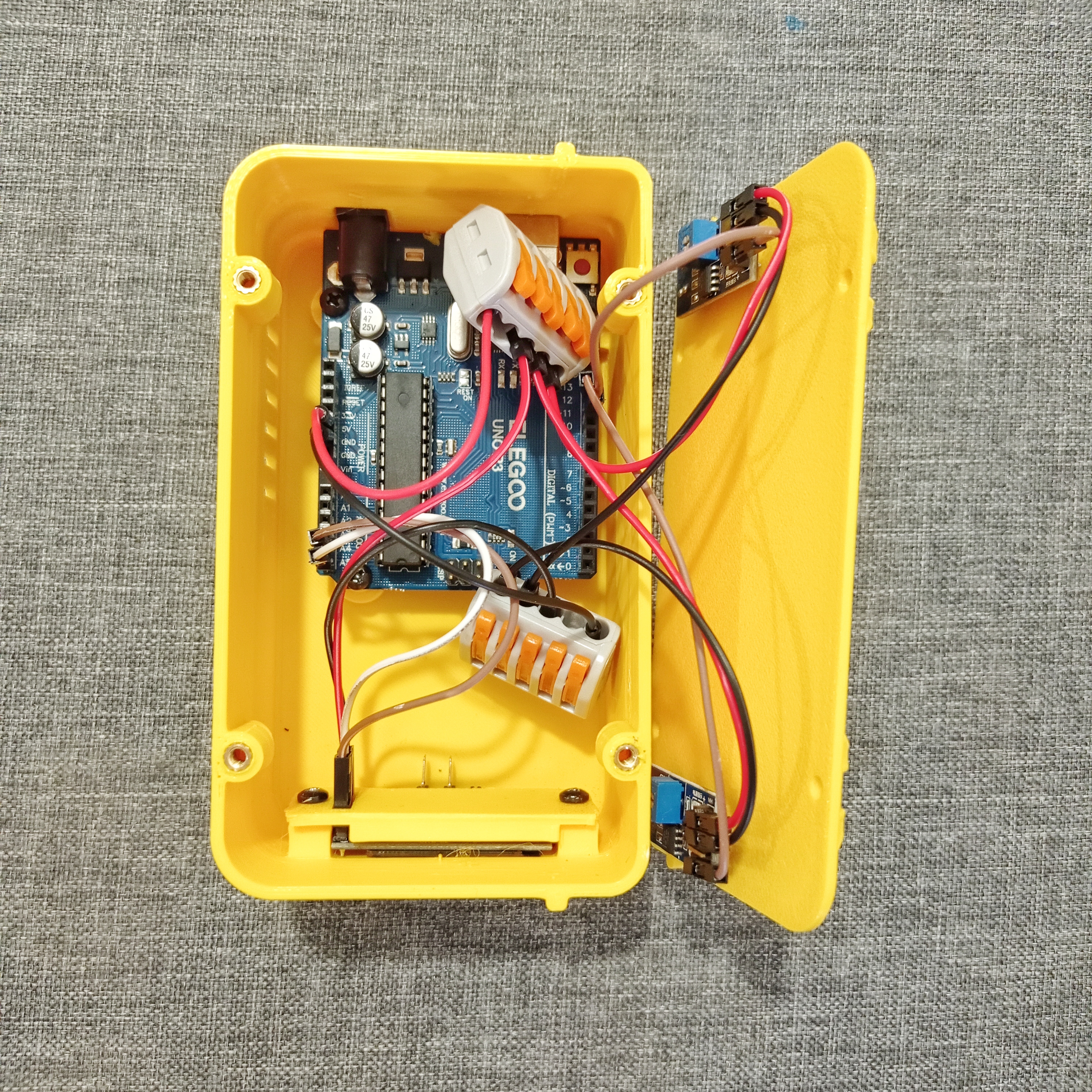

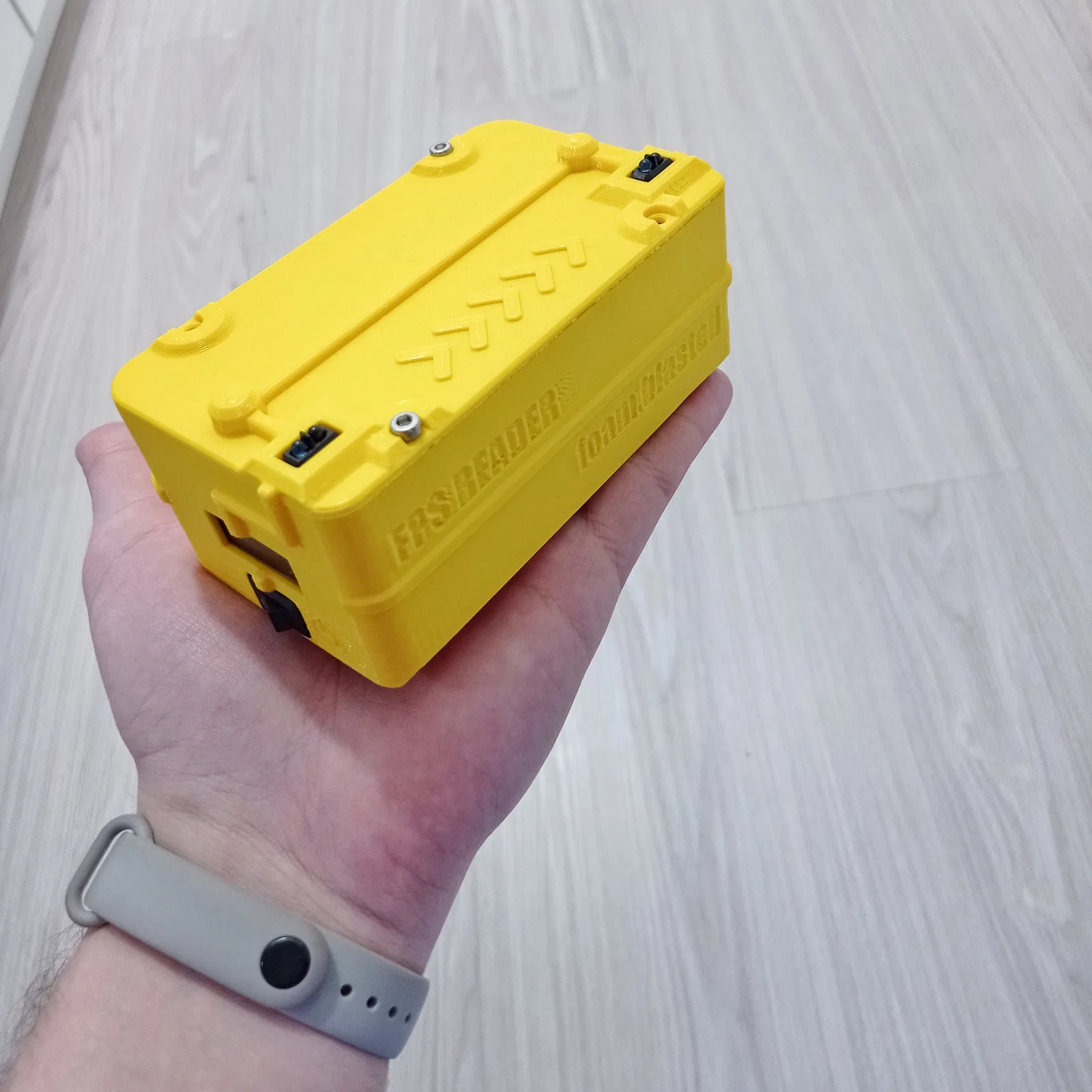

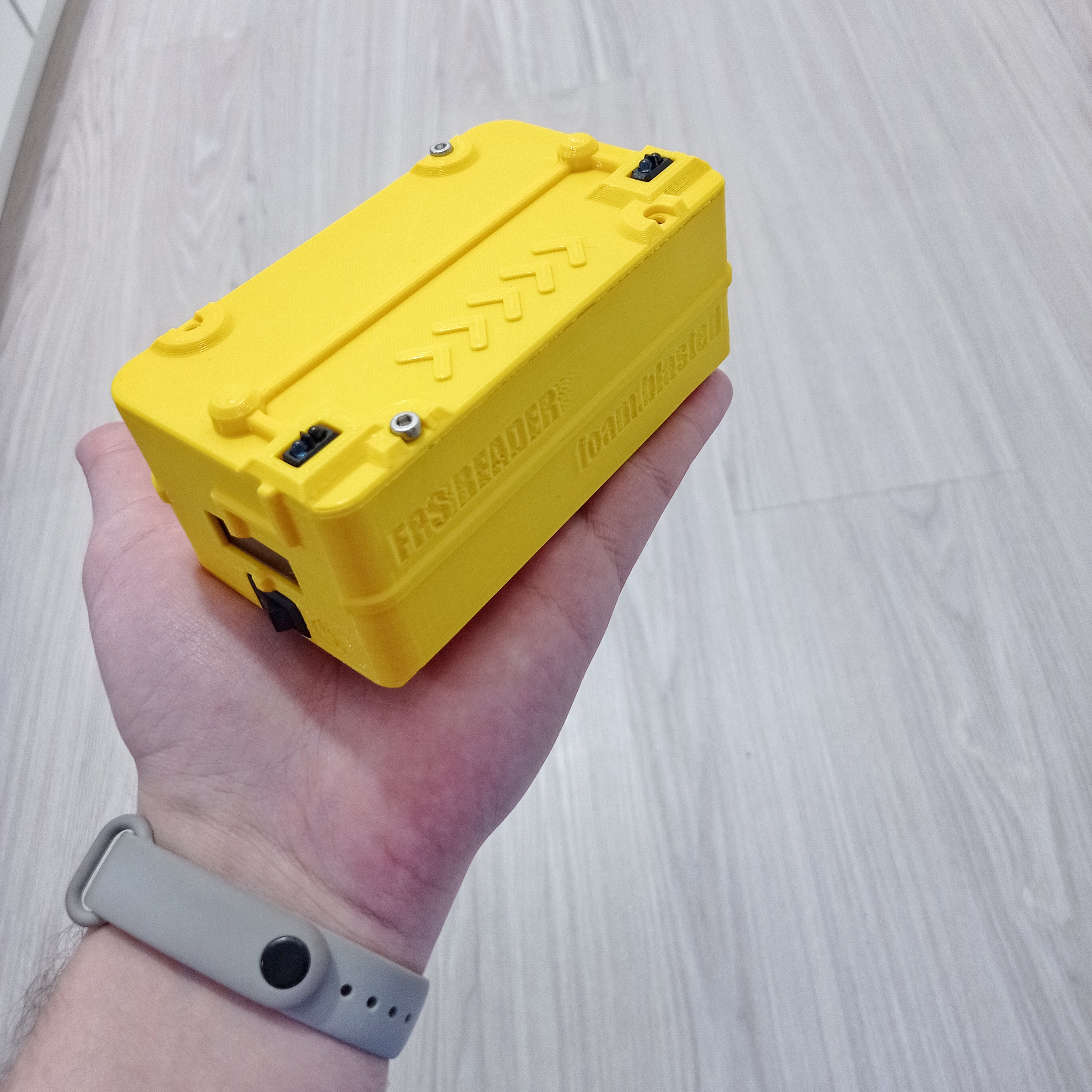

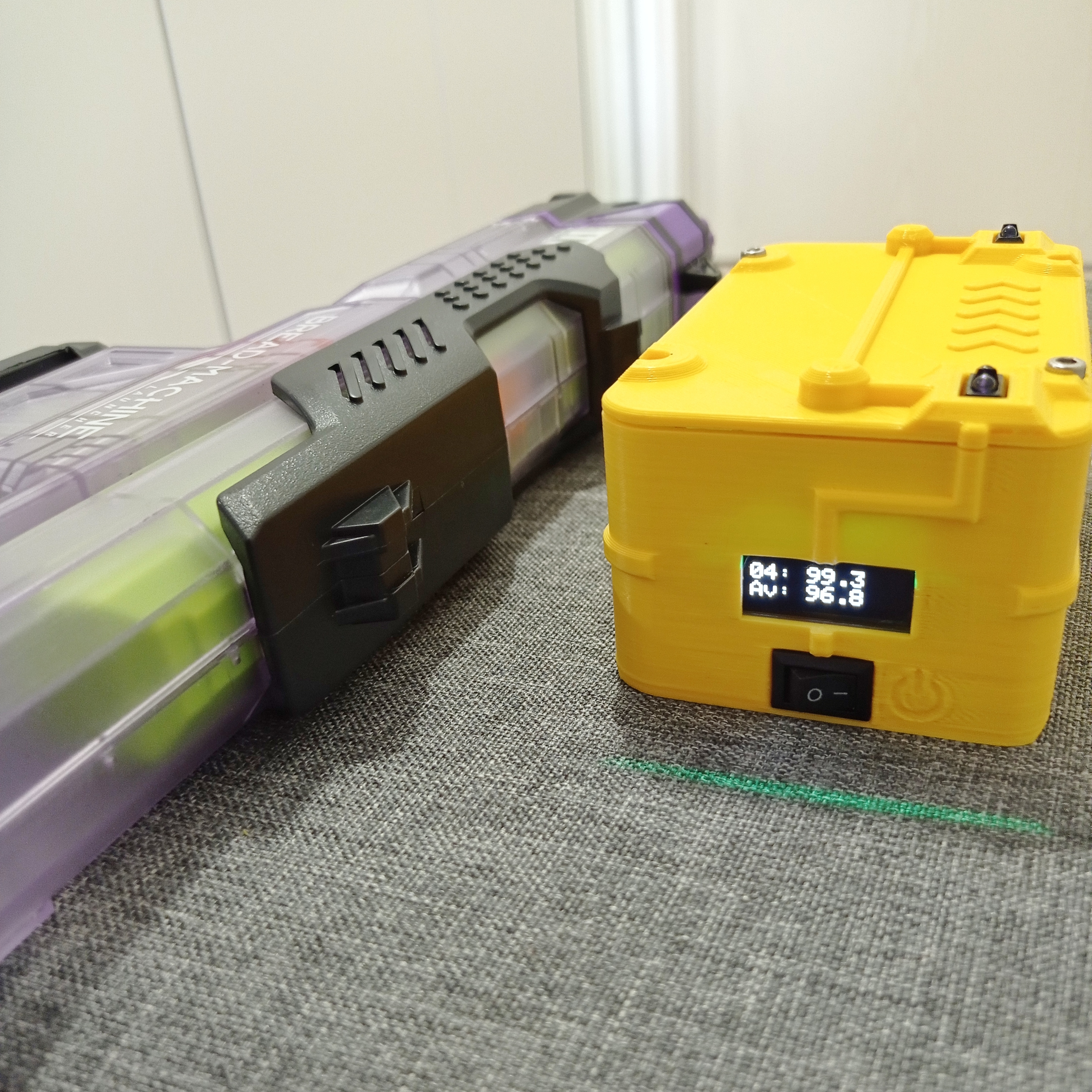

Hình ảnh hiển thị một nguyên mẫu đầu tiên (công tắc tắt bổ sung chưa có trong phiên bản cuối cùng).

Cho tôi biết nếu bạn gặp bất kỳ sự cố nào.
