Mô tả

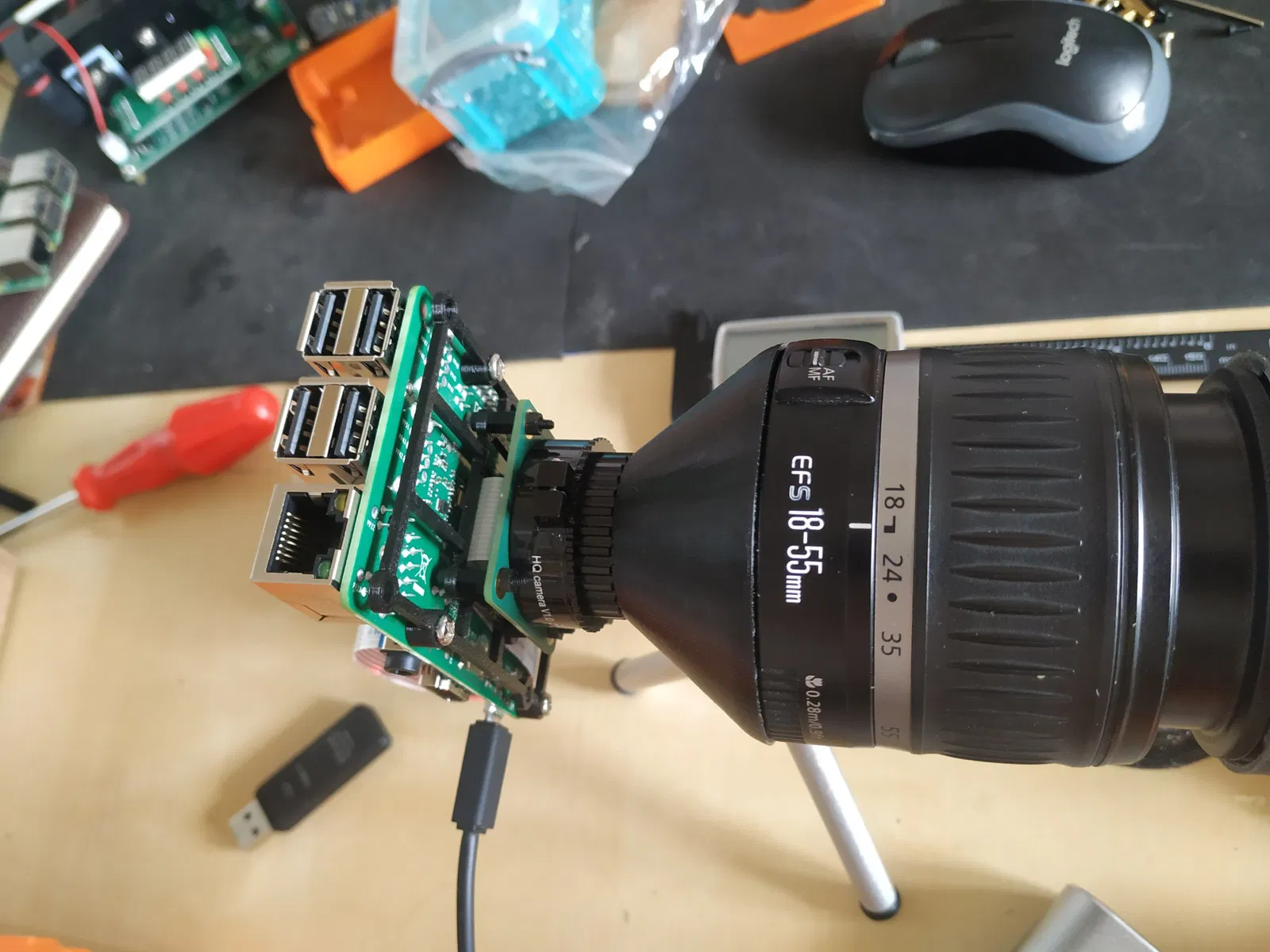

Chỉ là một cái mount đơn giản mà tôi đã làm để có thể sử dụng các ống kính Canon EF đẹp của mình cho một dự án thiết kế một camera theo dõi chất lượng cao.

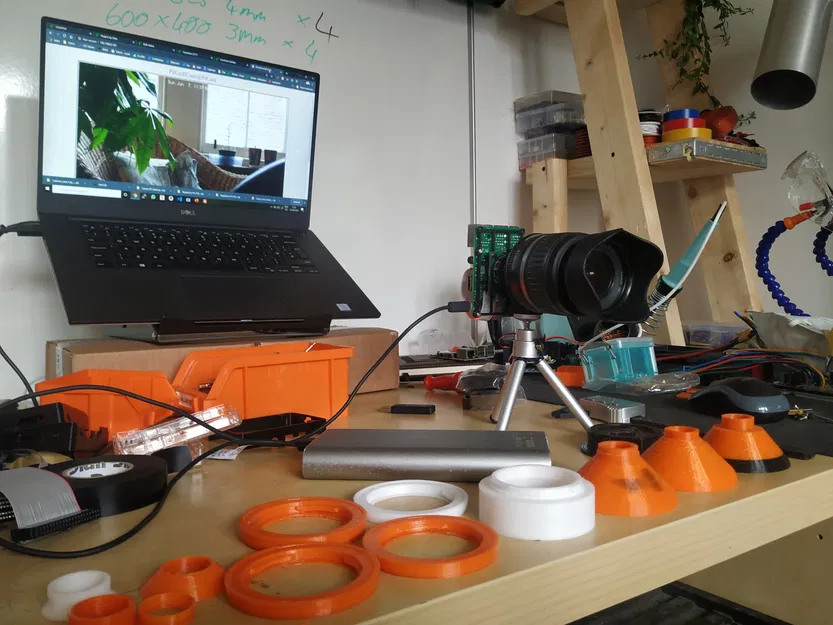

Tôi đã mất một khoảng thời gian khá lâu để điều chỉnh khoảng cách cho đúng nhưng cuối cùng sau rất nhiều bản in thử, tôi đã có một cái có khả năng lấy nét khá tốt.

Cả hai mẫu đều vừa vặn nhưng tôi thấy tốt nhất là sử dụng một khoảng cách macro vì kết nối với ống kính sẽ mạnh hơn nhiều. Ngoài ra, tôi không thể in các ren nên đã dán cái mount F vào FS mà đi kèm với cảm biến Pi HQ.

Đây là nơi tôi đã mua một vài khoảng cách macro. https://www.ebay.co.uk/itm/Auto-Focus-AF-Macro-Extension-Tube-Ring-Mount-for-CANON-EF-S-Lens/202985349141?

Hướng dẫn in

Bản in cần hỗ trợ từ bề mặt xây dựng mà thôi và tôi đã in nó với chiều cao lớp 0.1mm.

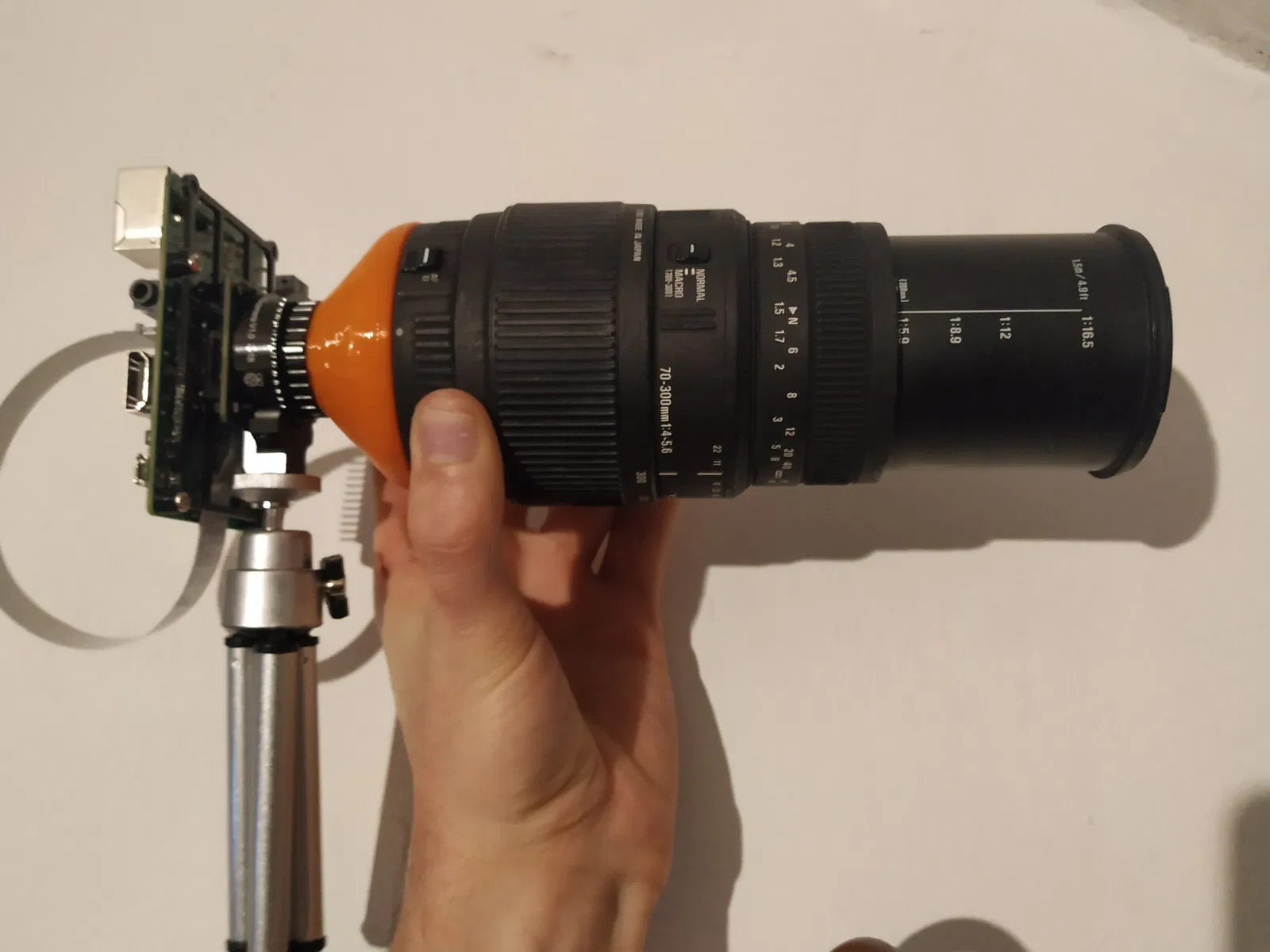

Sau khi in, tôi đã sử dụng một lớp acrylic đen mờ bên trong khoang camera để ngăn chặn bất kỳ phản chiếu nào và vì ở các phiên bản đầu tiên mà tôi in bằng PETG màu cam, hình ảnh đều có chút màu cam.
