Van bóp tùy chỉnh cho ống mềm

Dùng cái van này để điều chỉnh hoặc khóa dòng chảy trong ống mềm, ví dụ như ống dẫn khí cho hồ cá.

Các file STL đi kèm được thiết kế cho loại ống hơi "tiêu chuẩn" của hồ cá mà tui có sẵn. Bạn có thể tùy chỉnh bằng OpenScad để thay đổi kích thước cho phù hợp nha.

Tùy chỉnh:

• tube OD = đường kính ngoài của ống.
• tube ID = đường kính trong của ống. Đây thực ra là độ sâu mà bánh xe sẽ ép ống khi nó đi hết cỡ; nếu bạn không muốn van bóp chết ống hoàn toàn thì nhập một con số nhỏ hơn đường kính trong thực tế của ống; nếu bạn thấy ống không bóp hết cỡ khi bạn muốn thì dùng giá trị lớn hơn.
• steps = cái này là độ dài của đường rãnh trong van. Đường rãnh trong van có các khía để giúp bánh xe không bị trượt, và đây là số lượng khía bên trong. Số lượng càng nhiều thì điều chỉnh dòng chảy càng mịn, nhưng sẽ làm bản in lớn hơn.
• tolerance = Khoảng trống thêm cho bánh xe vừa với rãnh. Không được nhỏ hơn chiều cao lớp in của bánh xe.

Lưu ý: Rãnh rộng hơn đường kính ống (tube OD) đã được tham số hóa để vẫn vừa khi ống bị ép bẹp.

Sử dụng chế độ support khi in, đặc biệt là cho bánh xe. Tui đã dùng chế độ "standard/close" support trong Orca slicer cho bản in của mình. Bánh xe sẽ ngon hơn nếu in với chiều cao lớp mỏng hơn (tui dùng 0.1mm) nhưng rãnh thì in với chiều cao lớp 0.2mm là ổn.

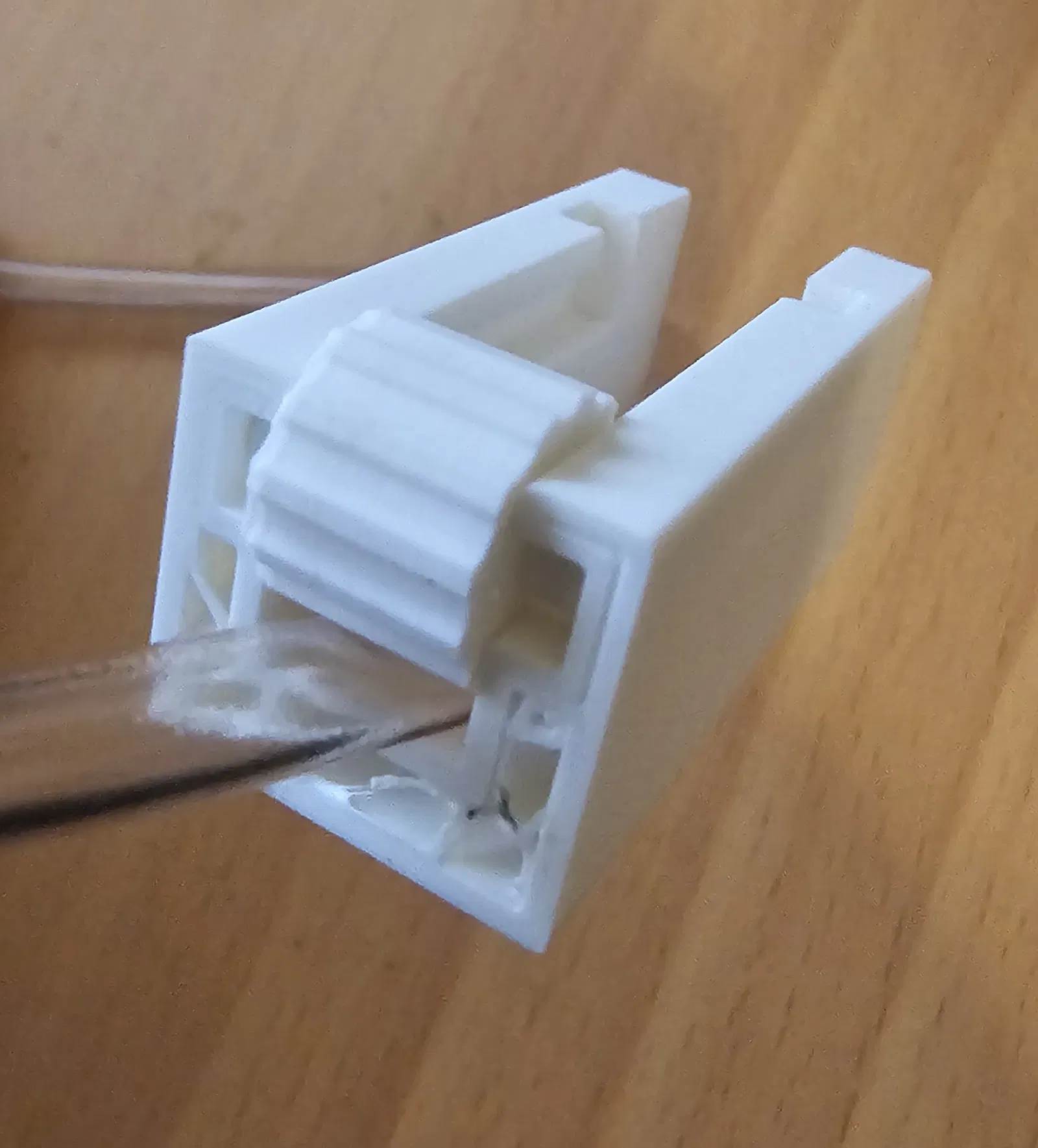

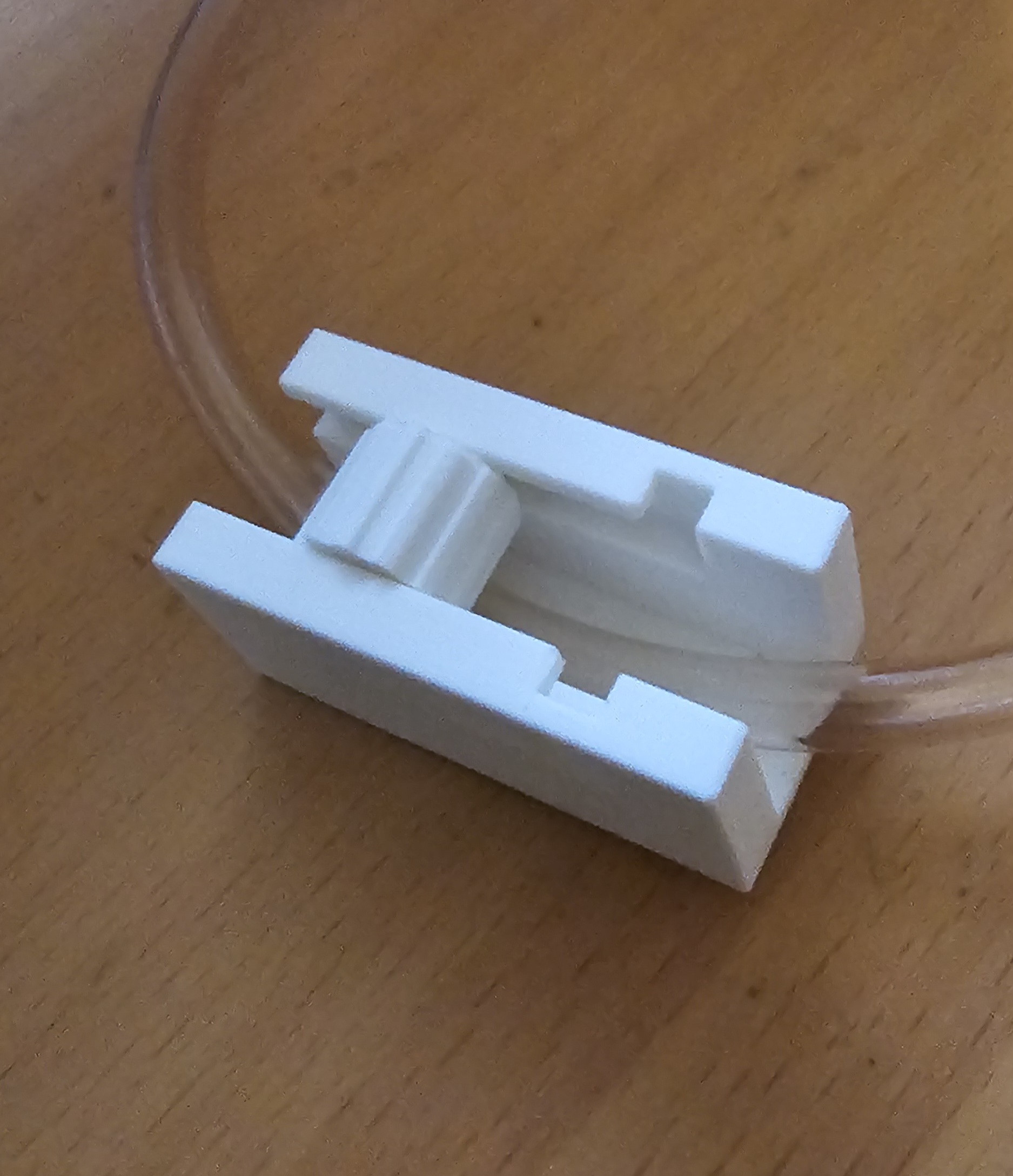

Các hình ảnh cho thấy một bản in bị lỗi gần cuối (tui chưa có thời gian in lại) nhưng nó đã in đủ để cho thấy chức năng. Đặt ống vào rãnh, sau đó đặt bánh xe lên trên và lăn bánh xe về phía trước để bóp ống.
