Flexture Cat6* Cable Comb (4 đến 20 cáp)

Mấy cái lược cáp này được thiết kế để gắn bằng dây rút nhựa (zip-tie) hoặc keo nến vào các thanh ngang của kệ dây, mà mình chắc là cũng gắn vừa vào các chỗ khác nữa.

Mình hy vọng cái thiết kế co giãn (flexture) sẽ giúp nó dùng ổn cho cả cáp cat5e luôn.

Cân nhắc thiết kế/những điểm cần lưu ý

Mỗi khe hở, cái vị trí ở ngoài cùng sẽ nhỏ hơn một chút để khớp với độ bung của cáp và giữ chặt hơn. Lỗ xỏ dây rút nhựa có kích thước 3~mm x 4mm và được uốn cong quanh vị trí trung tâm của thanh ngang trên kệ.

Các lỗ xỏ dây rút nhựa được đặt một cách linh động tùy thuộc vào số lượng khe, nên khoảng cách giữa các lỗ sẽ không đều nhau.

Mình không nghĩ là bạn sẽ cần dùng hết tất cả các lỗ xỏ dây rút nhựa đâu, với mình thì chỉ cần 2 lỗ là đủ cho mỗi vị trí lắp, hiện tại mình đang dùng cho loại lên tới 2x8.

Ban đầu mình in mẫu này với độ dày 4mm, chạy cũng ổn nhưng mà lúc gắn lên thì hơi khó, mình không chắc lỗ xỏ dây rút nhựa có vừa không, kiểu vì hình dạng hơn là vì độ cứng.

Thiết kế dựa trên đầu phun 0.4mm và 0.44mm cho các đường bao ngoài, nên phần co giãn (flexture) là 2mm và phần thanh nối giữa các phần co giãn là 6mm.

Ứng dụng & tùy chỉnh

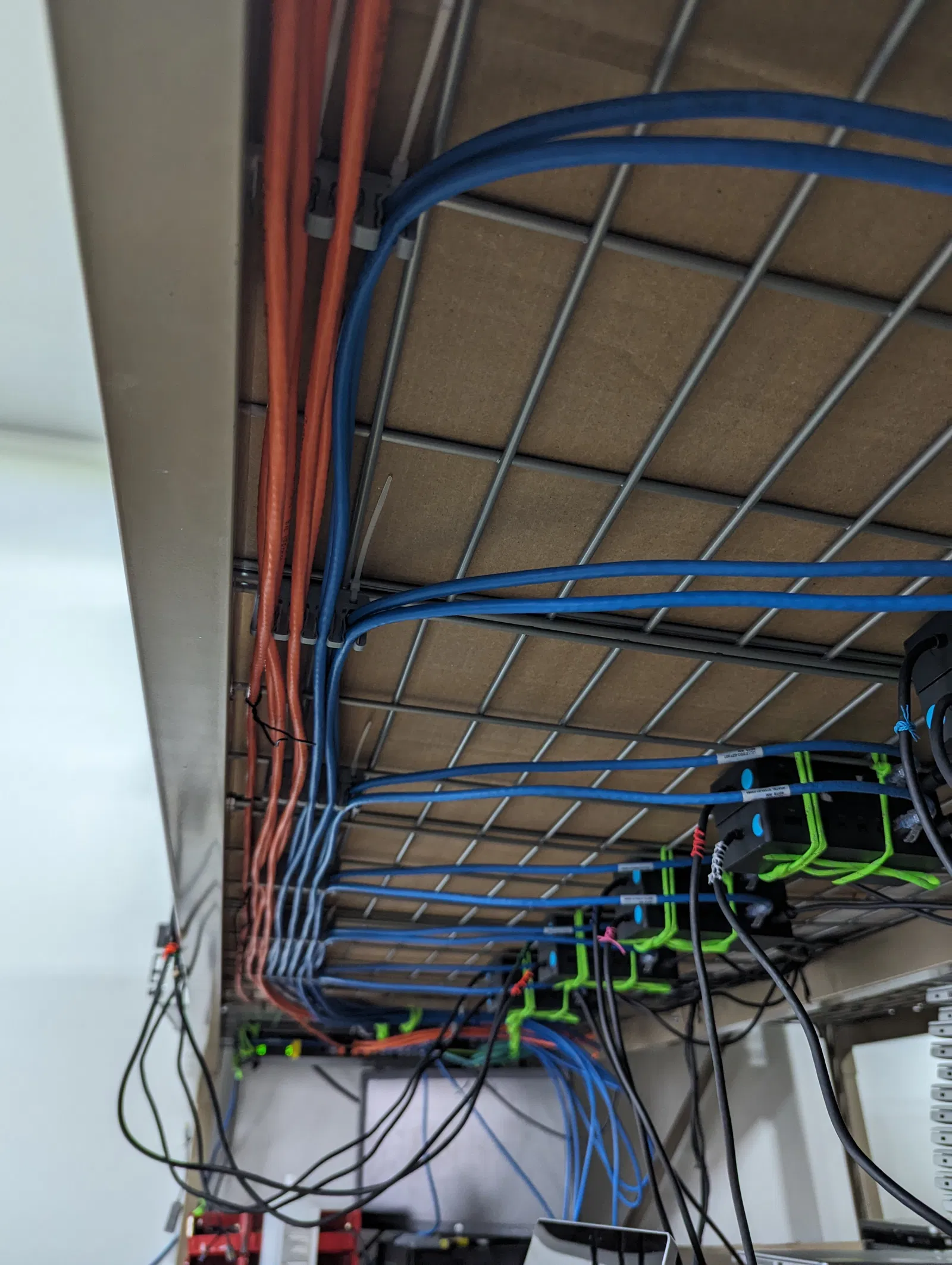

Phần rãnh dọc theo sống lưng được thiết kế để nằm trên thanh ngang của kệ dây, cái này yêu cầu thanh ngang phía dưới phải được đặt vuông góc với hướng chạy của cáp. Trong trường hợp ngược lại, bạn vẫn có thể dùng dây rút nhựa để gắn cái lược cáp vào thanh ngang vuông góc, nhưng bạn phải cẩn thận lúc siết dây và nó sẽ không bao giờ ổn định được như trường hợp ban đầu.

Mình khuyên bạn nên thêm các hình trụ âm bản (negative volume cylinders) trong phần mềm cắt lớp (slicer), hoặc thêm các phần cắt gọt vào mẫu thiết kế Fusion 360, nhưng cái này sẽ khóa cố định vị trí của lược cáp nên bạn hãy cân nhắc nhu cầu của mình cho kỹ nhé.

• Mình không còn nhiều cáp cat5e nữa, nhưng với một sợi mình có thử nghiệm thì nó vừa vặn.

Tất cả cáp cat7 mình có đều là loại cáp dẹt. Mình nghi ngờ độ dày thêm của cáp cat7 loại tròn có thể sẽ làm cong các lược cáp, nhưng có lẽ bạn có thể tăng kích thước mẫu lên một chút.

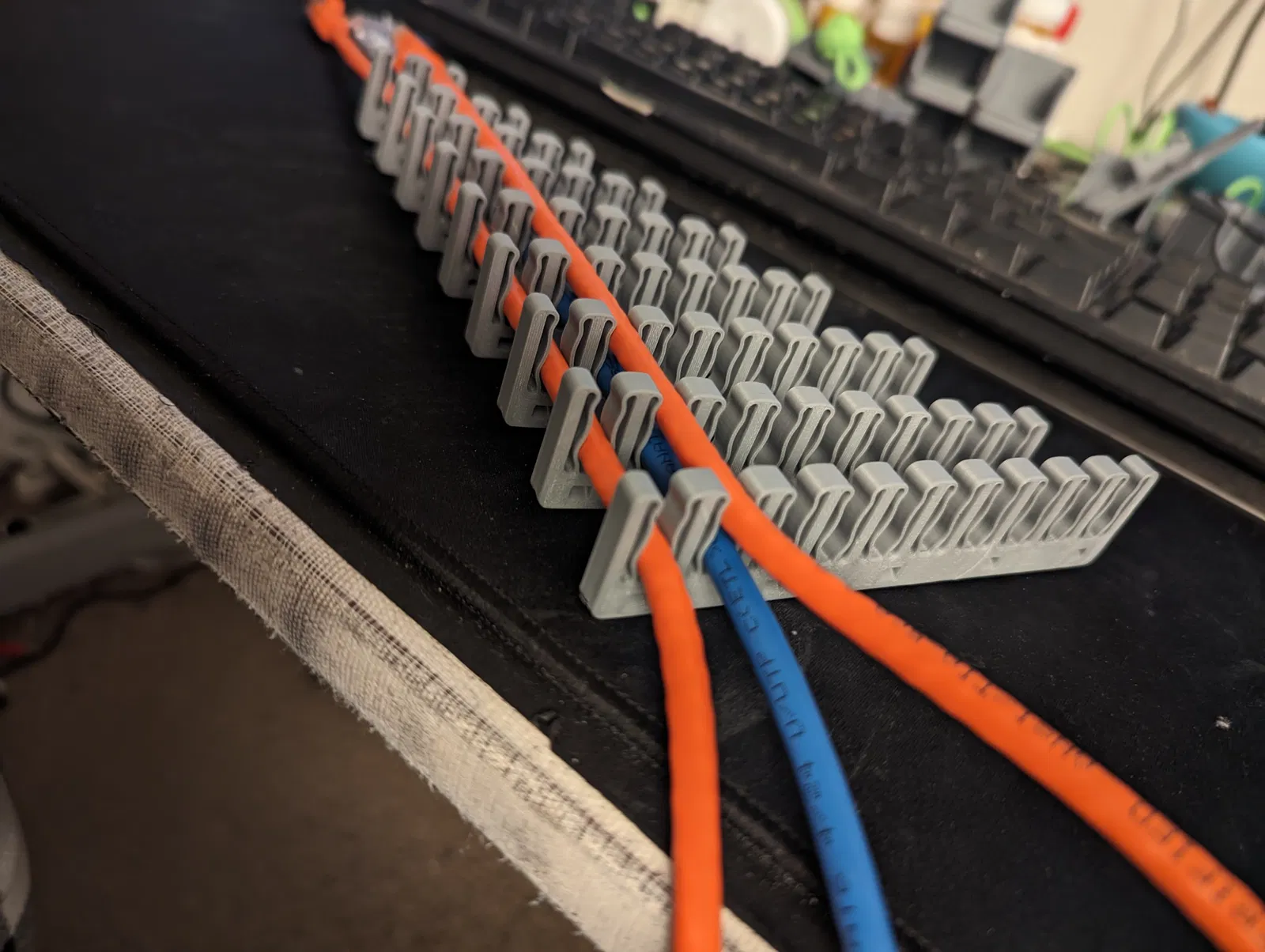

• Phần lớn cáp cat6 của mình là hai loại (xem ảnh), nên mình không có nhiều loại khác nhau, mình không thể đảm bảo cái này vừa với cáp cat6 của bạn, nhưng nó đã hoạt động tốt với mình cho đến giờ.
