Cổng Chặn Bụi / Cổng Chặn / Sperrschieber cho ống HT
Cổng Chặn Bụi cho ống HT, có sẵn cho các kích thước DN 75, DN 50, DN 40 với nhiều độ dài và phiên bản (Do/Di) khác nhau. Dễ dàng lắp ráp với 6 bu lông M4, đai ốc và vòng đệm. Tối ưu hóa cài đặt in và dung sai để có kết quả tốt nhất.
Mô tả

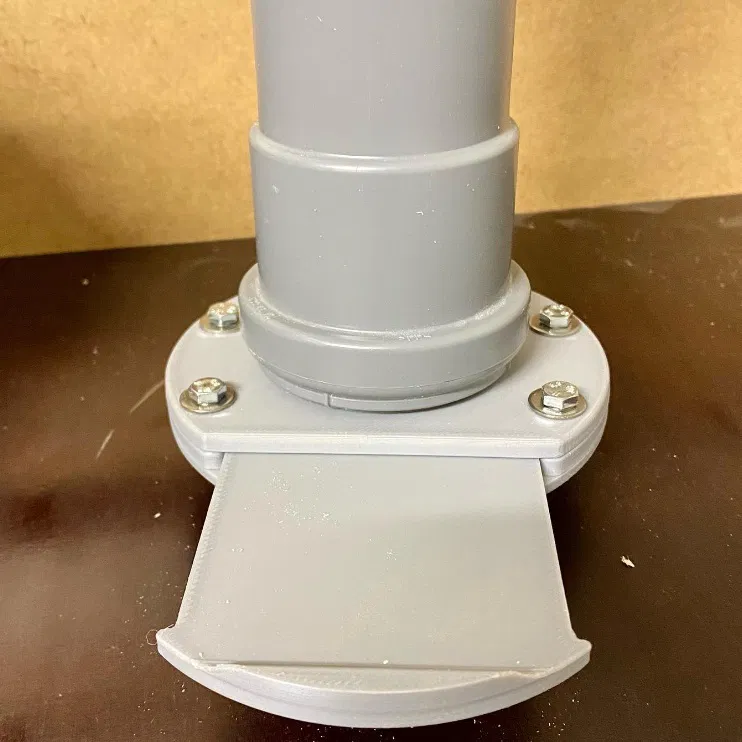

Cổng Chặn Bụi cho ống HT
Hiện có cho:
- DN 75
- DN 50
- DN 40
Có nhiều độ dài khác nhau:

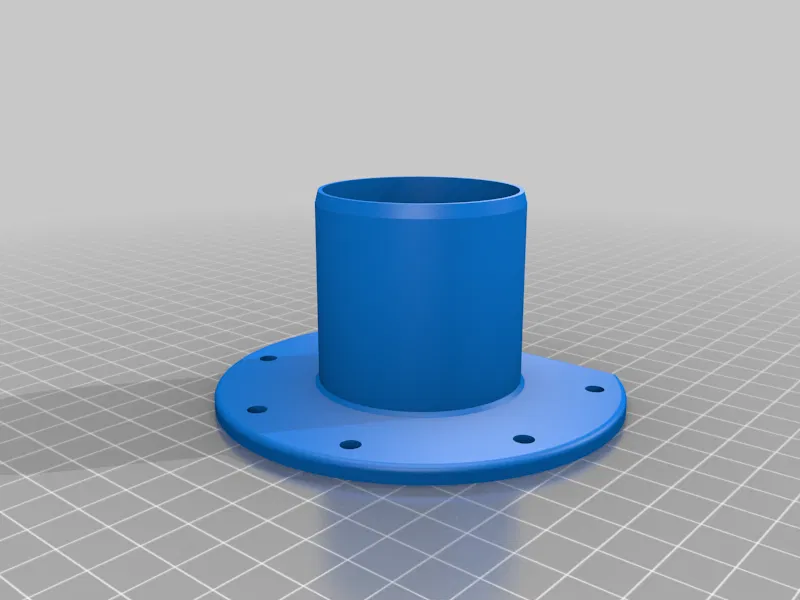

- DN50: 25mm và 47mm
- DN40: 25mm và 40mm

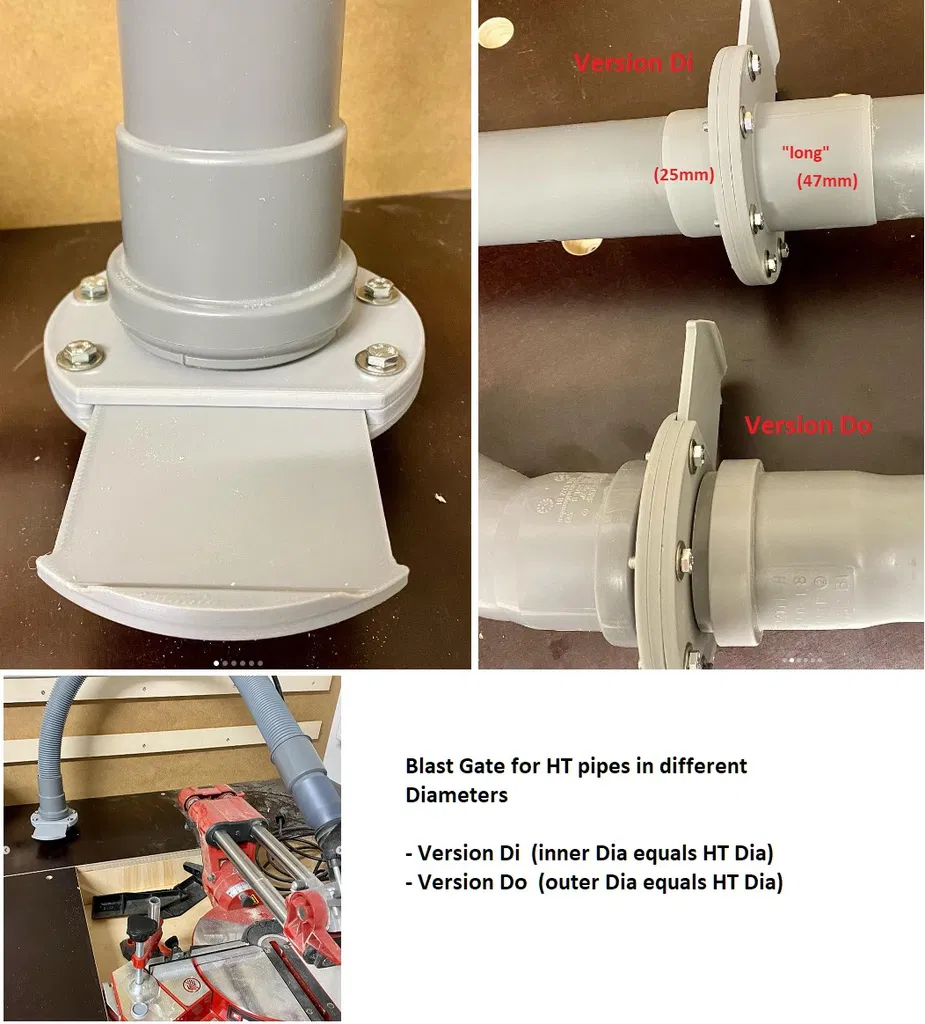

Có nhiều phiên bản khác nhau:

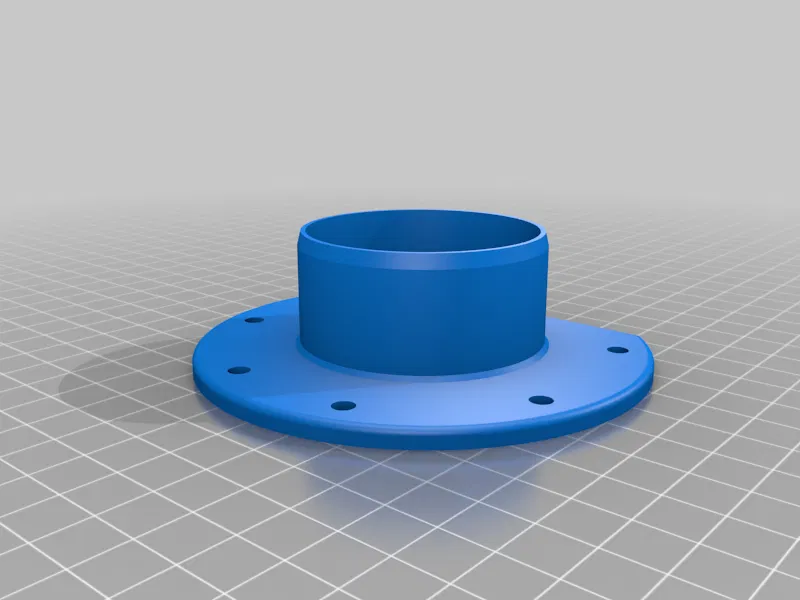

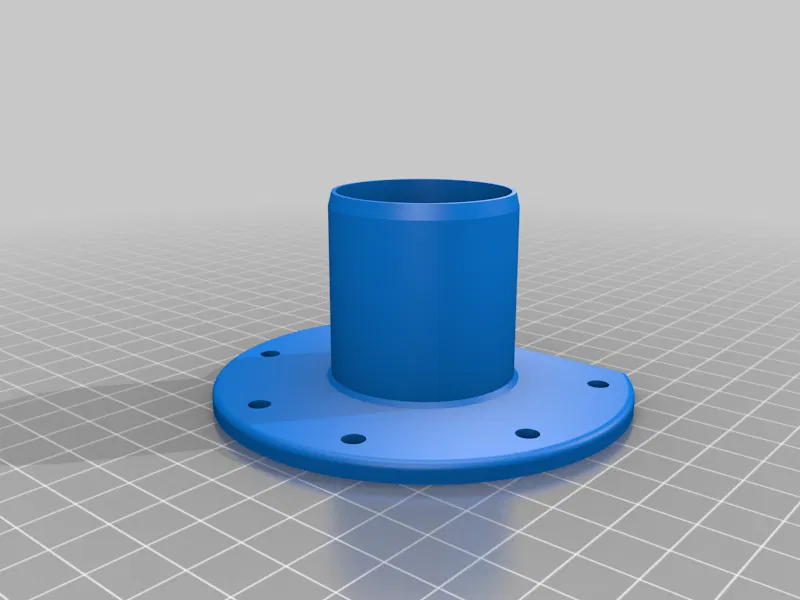

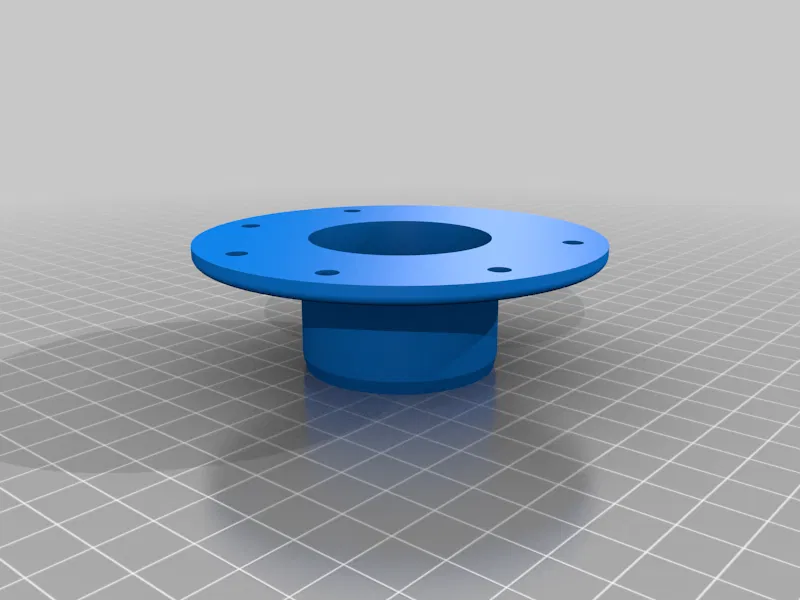

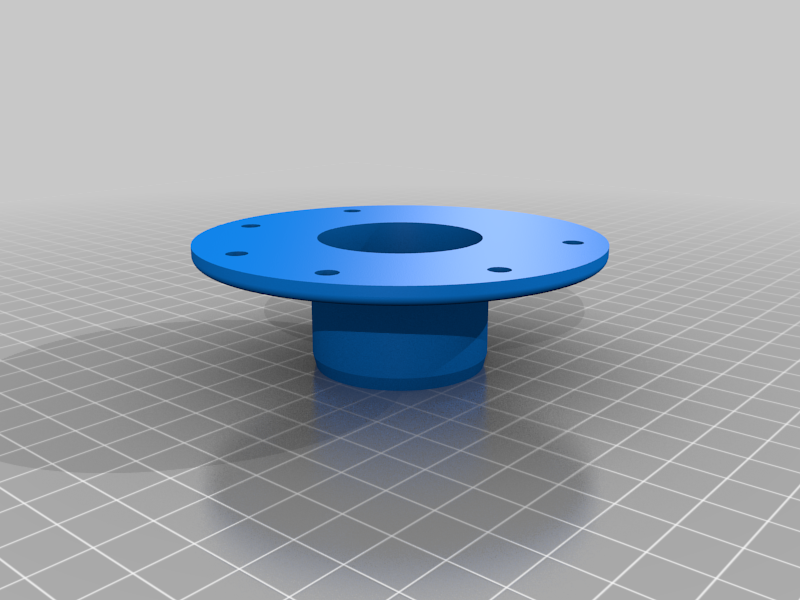

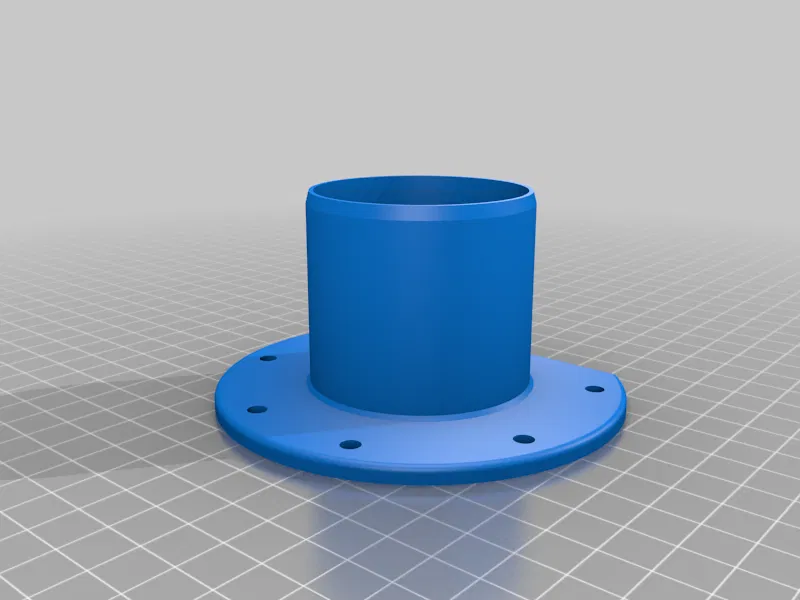

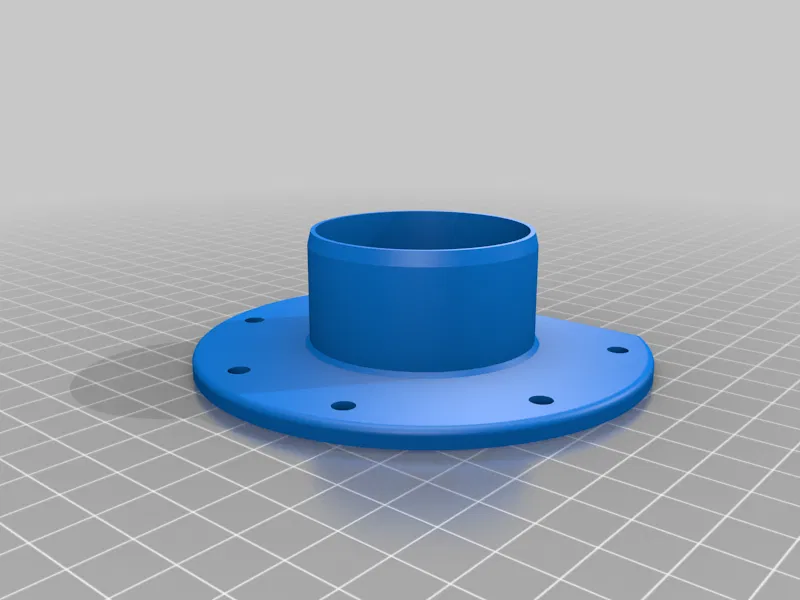

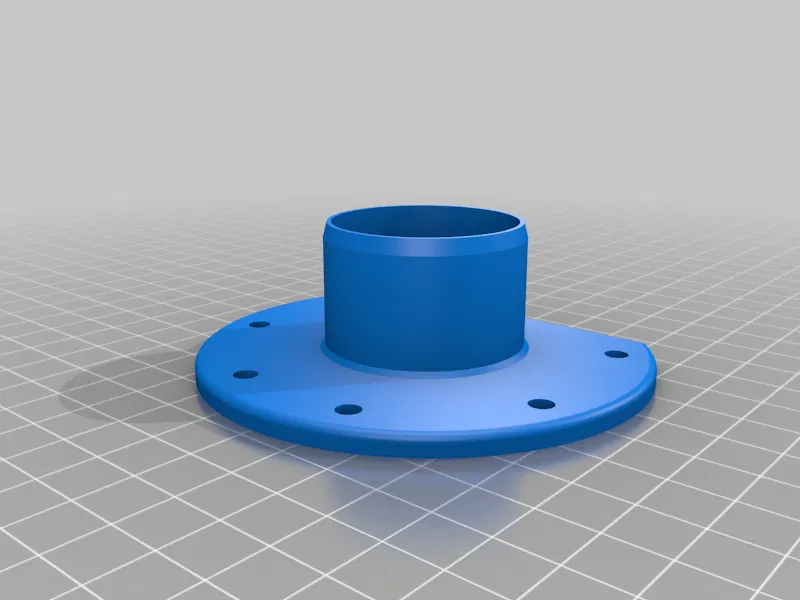

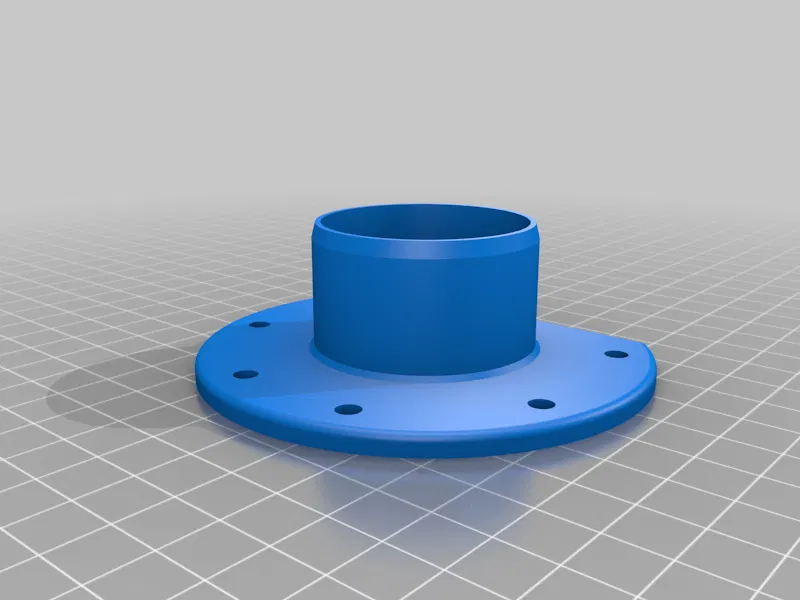

- Do --> Đường kính ngoài của bộ phận in 3D là 50, tức là vừa với ống lót.

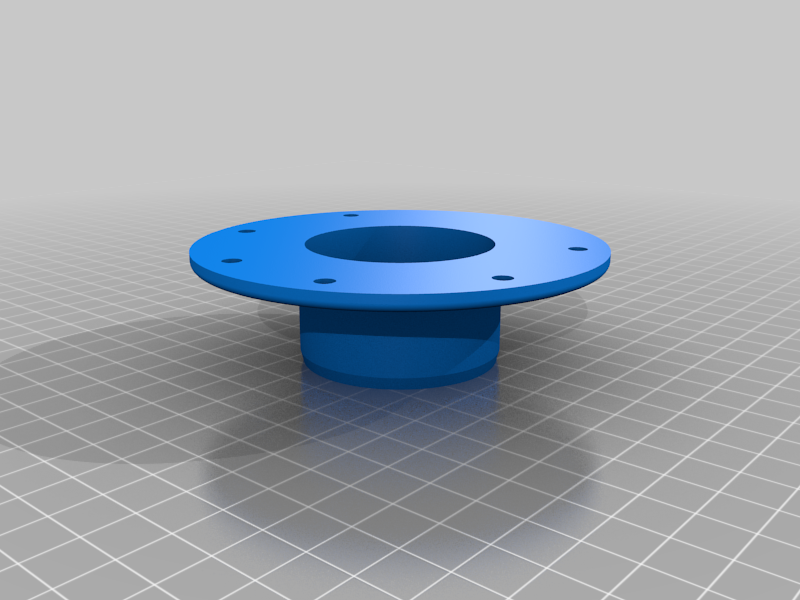

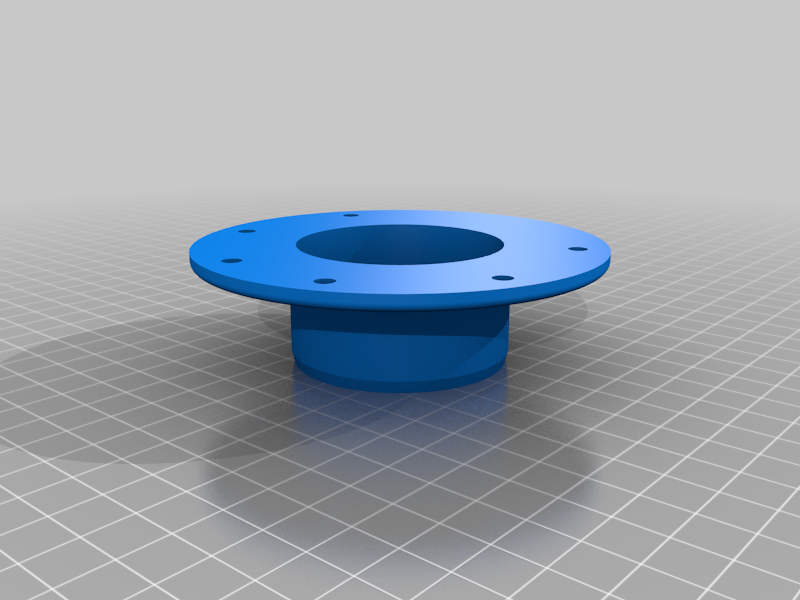

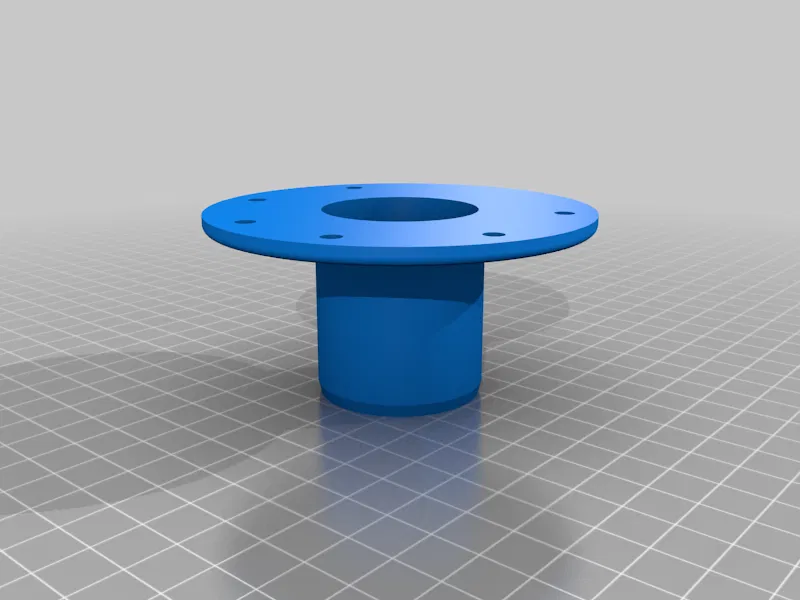

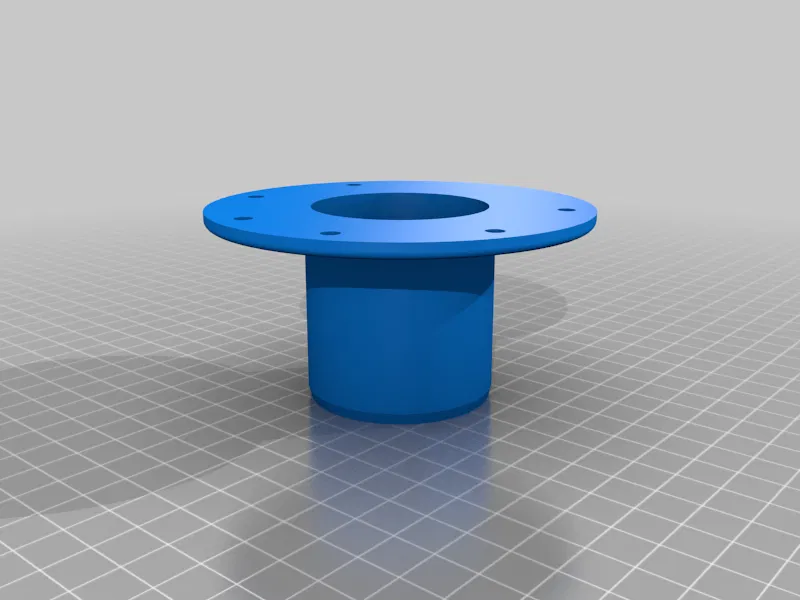

- Di --> Đường kính trong của bộ phận in 3D là 50, tức là ống vừa với bộ phận in 3D.
Lưu ý:
- bất kỳ sự kết hợp nào trong một đường kính nhất định đều có thể, vì vậy cũng có thể là Di_dưới với Do_trên, trong trường hợp một đầu chui vào ống và ở đầu kia, ống chui vào bộ phận.

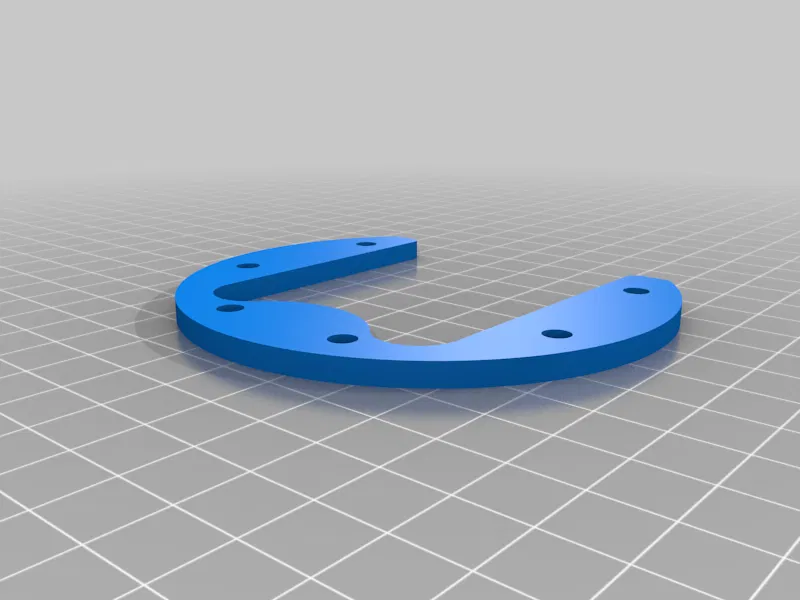

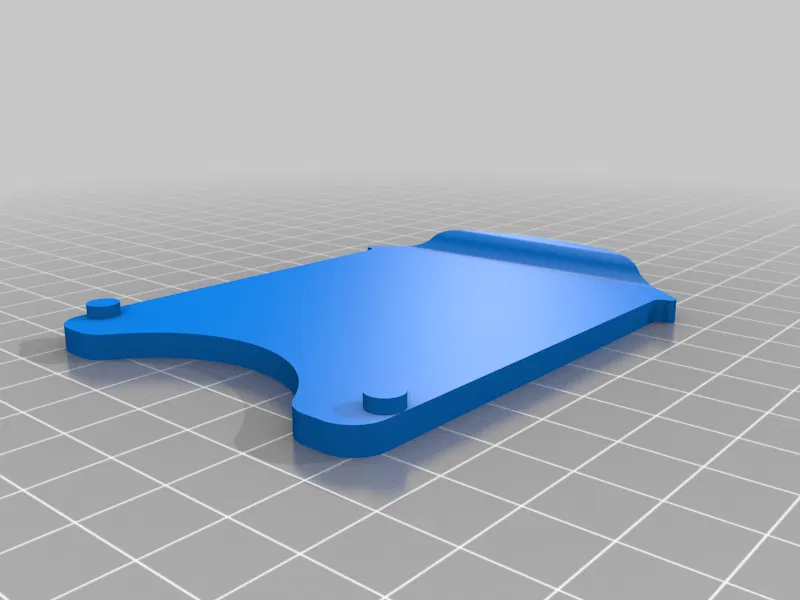

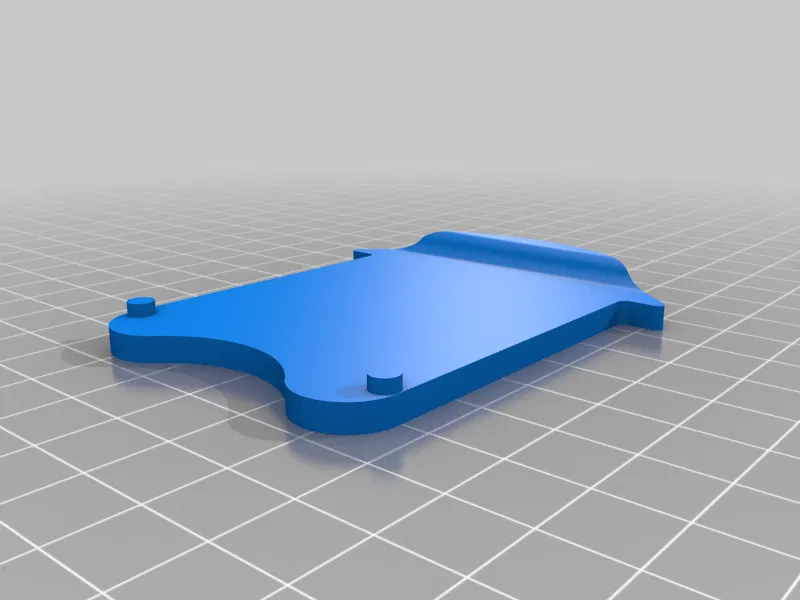

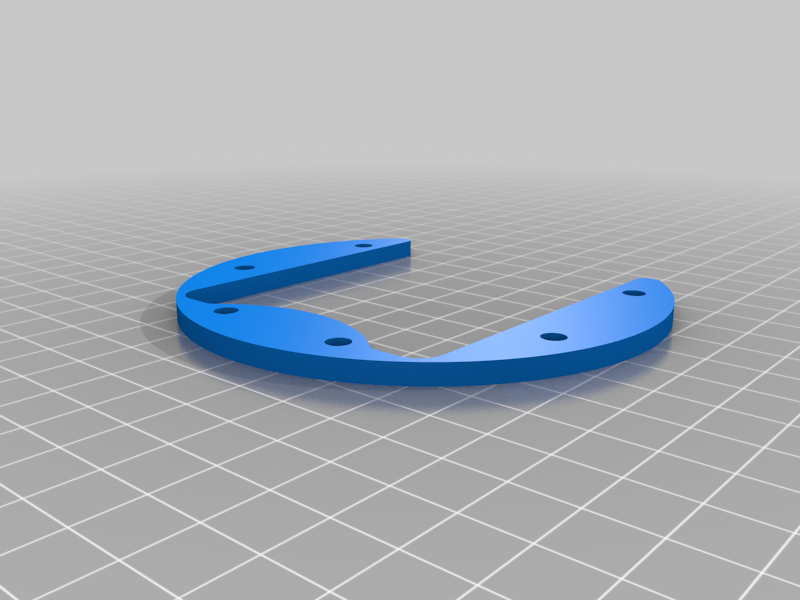

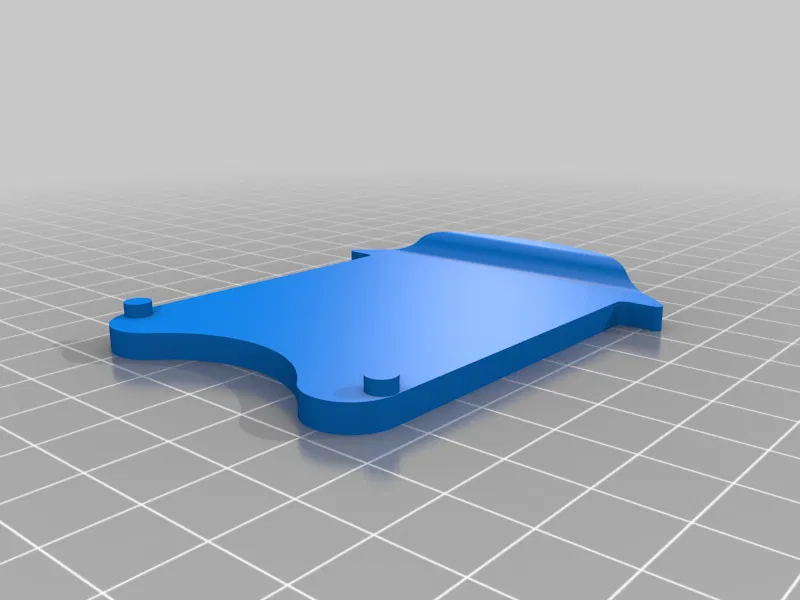

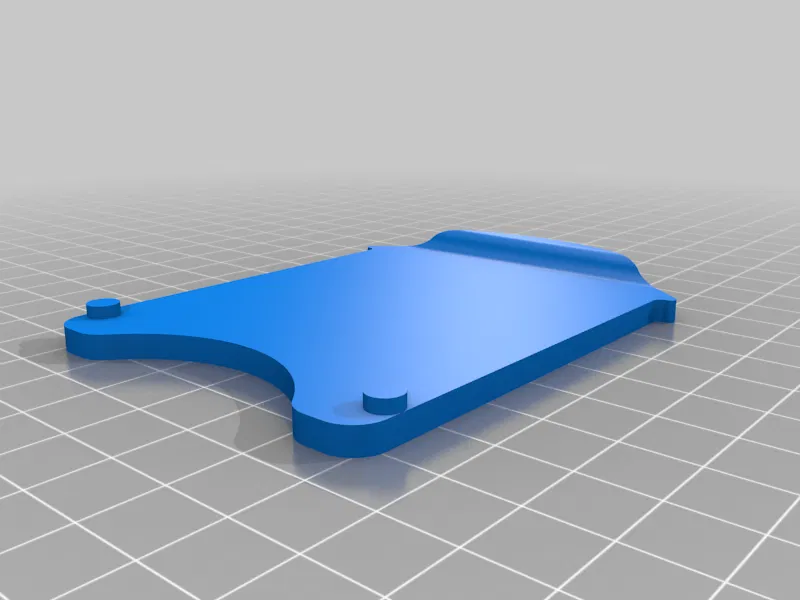

- Thanh trượt và phần giữa giống hệt nhau cho cả hai phiên bản Di và Do.
Tất cả những gì bạn cần để lắp ráp là:
- 6 bu lông đầu lục giác M4x16 mm
- 6 đai ốc M4
- 6 vòng đệm cho M4 (tùy chọn)
Hãy ủng hộ tôi bằng cách quyên góp qua Paypal, xem liên kết trong Tiểu sử. - CẢM ƠN!
Cài đặt In
Thương hiệu máy in:
Creality
Máy in:
Ender 3
Rafts:
Không
Supports:
Không
Độ phân giải:
0.25
Infill:
20
Filament: Anycubic PLA xám
Ghi chú:
khuyến khích in thử một phần để kiểm tra xem dung sai có phù hợp với cài đặt in của bạn không. Nếu không, bạn có thể cần điều chỉnh độ lệch XY hoặc thay đổi tỷ lệ của bộ phận một chút.
Cân nhắc ít nhất 3 lớp vỏ ngoài.
Danh mục: DIY
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
