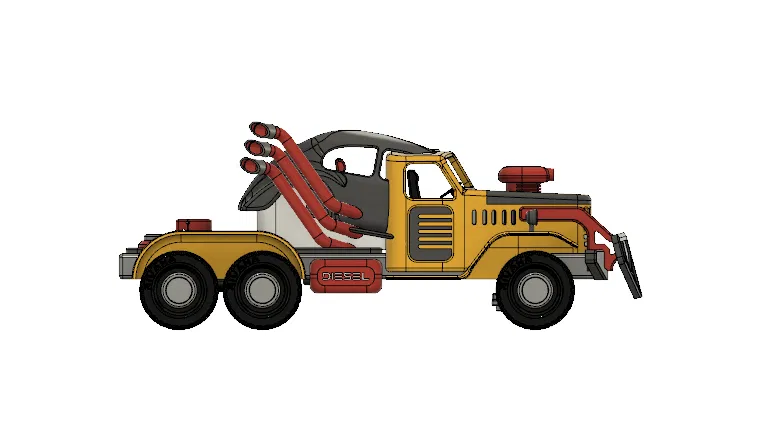

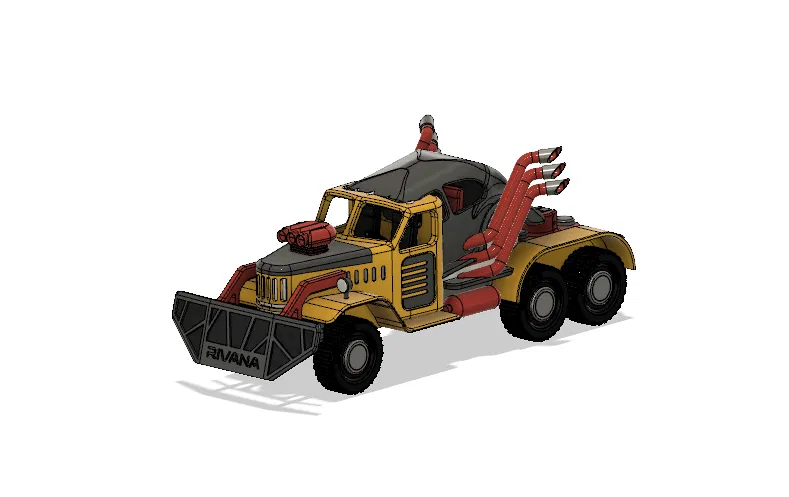

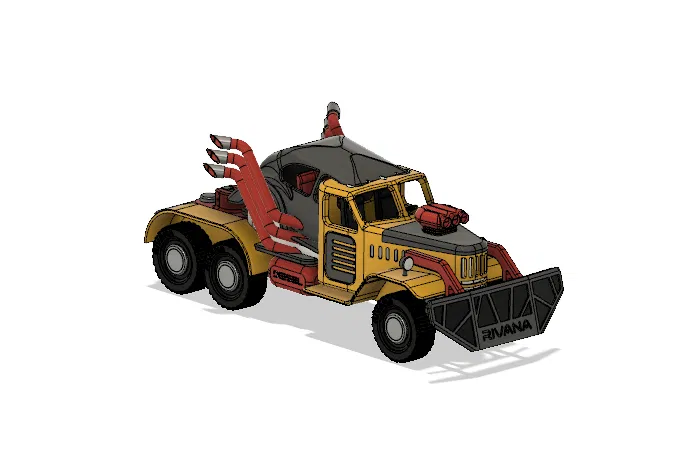

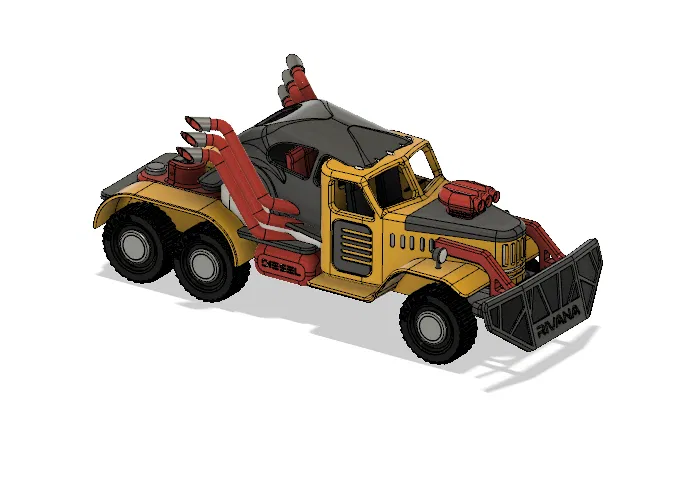

Yellow Zil War Rig - Phần 1 Cabin/Prime Mover/Xe kéo

Đây là phần đầu tiên của mô hình lấy cảm hứng từ War-Rig. Phần này bao gồm Cabin hoặc Prime Mover hoặc đơn vị kéo của Rig. Cabin được dựa trên mô hình Yellow Zil Truck Chassis mà tôi đã phát hành trước đó. Trong bản phát hành đó, tôi đã giải thích cách nó là nền tảng phổ quát mà trên đó các tải trọng khác nhau có thể được thêm vào cho các chức năng cụ thể.

NHẤN VÀO ĐÂY ĐỂ TÌM PHẦN 2 CỦA WAR RIG

NHẤN VÀO ĐÂY ĐỂ TÌM PHẦN 3 CỦA WAR RIG

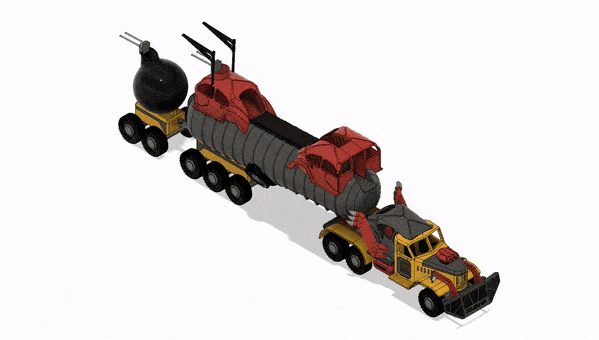

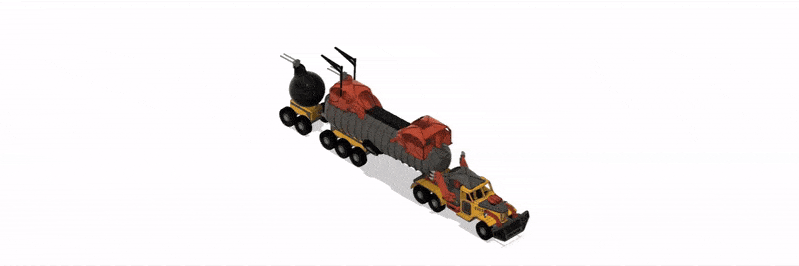

WAR-RIG LẮP RÁP HOÀN CHỈNH

Nếu bạn đã tải xuống và in mô hình Yellow Zil Truck Chassis, Bạn chỉ cần tệp "payload.3mf" và Vui lòng bỏ qua đến tiêu đề LẮP RÁP TẢI TRỌNG.

Có ba cách để in cái này.

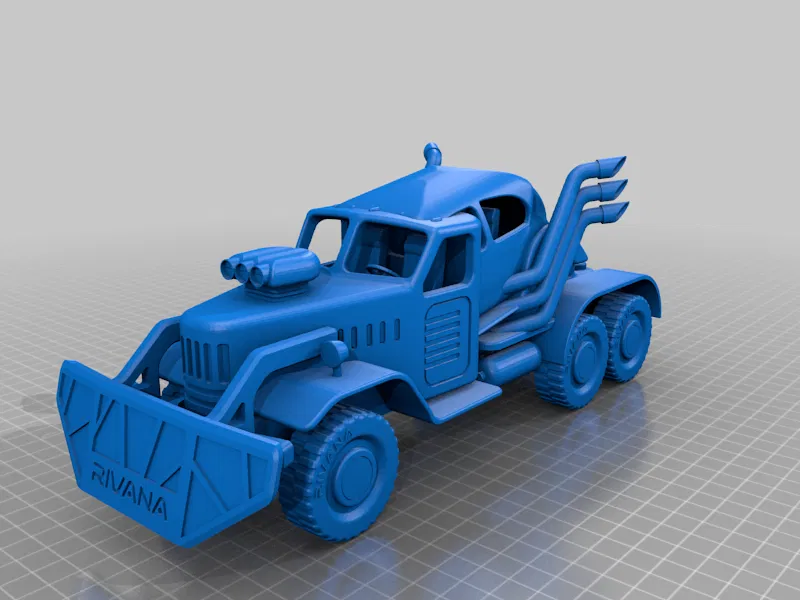

1. In nguyên khối:- Vui lòng tải xuống tệp STL nhưng sẽ không có chuyển động nào.
2. Nhiều mảnh :- Tải xuống tệp 3mf với Full_dismantled.3mf.CHẤT LƯỢNG ĐẦU RA TỐT NHẤT. Vui lòng sử dụng tệp 3mf để lắp ráp.
3. Kết hợp:- Bạn có thể sử dụng bất kỳ phần mềm xem 3D nào như 3D builder trên Windows để hợp nhất các thành phần theo máy in và sợi in của bạn. Bầu trời là giới hạn cho việc này. Bạn có thể tìm thấy một tệp mẫu có tên kết thúc bằng combined.3mf.

DỄ DÀNG IN ẤN

Mô hình này chứa các bộ phận có 5 màu - XÁM, ĐỎ, VÀNG, ĐEN & TRẮNG. Tôi đã tách chúng thành các đĩa khác nhau theo màu sắc và ở vị trí in tối ưu. Vui lòng tải xuống thư mục "Print Plates According to Colour" để sử dụng chúng. Các đĩa này có thể được mở trong bất kỳ trình cắt lớp nào và in theo hồ sơ in của bạn.

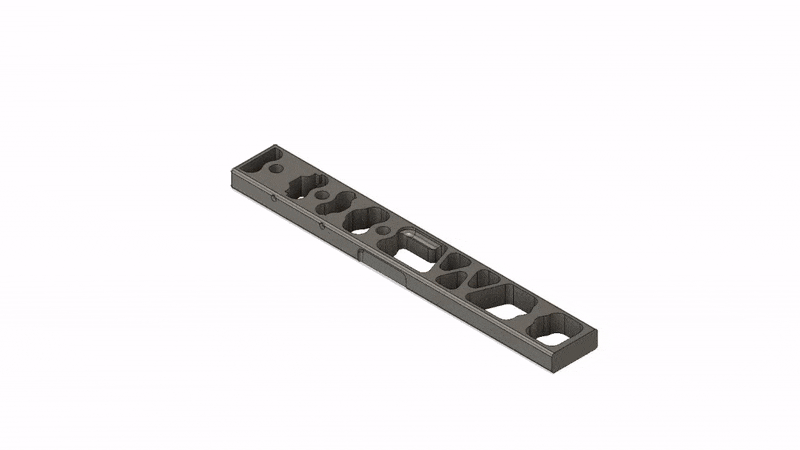

LẮP RÁP CHASSIS

LẮP RÁP CAB PAYLOAD & GHÉP VỚI CHASSIS

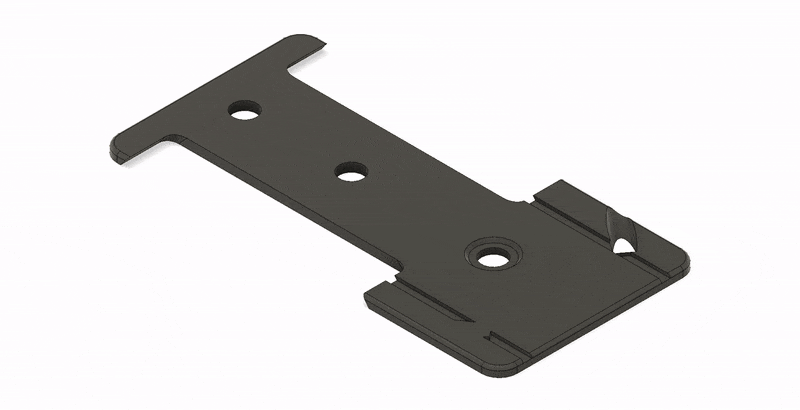

Làm theo GIF để ghép nối tải trọng với khung gầm xe tải. Bạn có thể tái sử dụng đai ốc và bu lông giữ Thùng xe trong mô hình Yellow Zil Truck Chassis để cố định tải trọng. Nhưng bạn phải dán các đai ốc vào giường tải trọng như trong hướng dẫn.

Chuyển động đi kèm

1. Vô lăng bánh trước
2. Nắp khoang động cơ mở xoay

LƯU Ý Dung sai cho một số yếu tố là bằng không, điều này đã được cung cấp một cách có chủ ý để khóa các yếu tố bằng ma sát trong khi không chuyển động. Bạn có thể phải tinh chỉnh dung sai từ phía bạn bằng cách sử dụng chức năng thu phóng trong trình cắt lớp để đảm bảo kết quả phù hợp mà không ảnh hưởng đến chuyển động. Điều này cũng áp dụng cho các chốt làm cho chuyển động giữa các yếu tố có thể. Vui lòng tiến hành in tất cả các chốt sau khi kiểm tra in một chốt và kiểm tra độ vừa khít của khớp nối. Bạn sẽ có thể tìm thấy hệ số thu phóng thích hợp với điều này.

Thân chính được làm rỗng để tiết kiệm sợi in.

Nên cung cấp các bộ phận hỗ trợ khi cần thiết.

Đánh giá cao các lượt tải lên.

Sẵn sàng tiếp nhận đề xuất.
