Giá đỡ 2020 có nam châm + xoay 15 độ

Remix từ AirManagerV2 máy lọc không khí tuần hoàn cho lồng máy in 3D Tác giả danielschweinert

Tác giả Markus

Lượt tải
27
Lượt thích
2
Lượt coi
465

File 4 519,7 KB

  • blower_housing_15deg_V01_1765697437.stlSTL · 394,2 KB
  • Funnel_15deg_V02_1765697438.stlSTL · 49,3 KB
  • magnet_holder_2020profile_1765697439.stlSTL · 63,6 KB
  • inlay_PWM_1765697440.stlSTL · 12,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

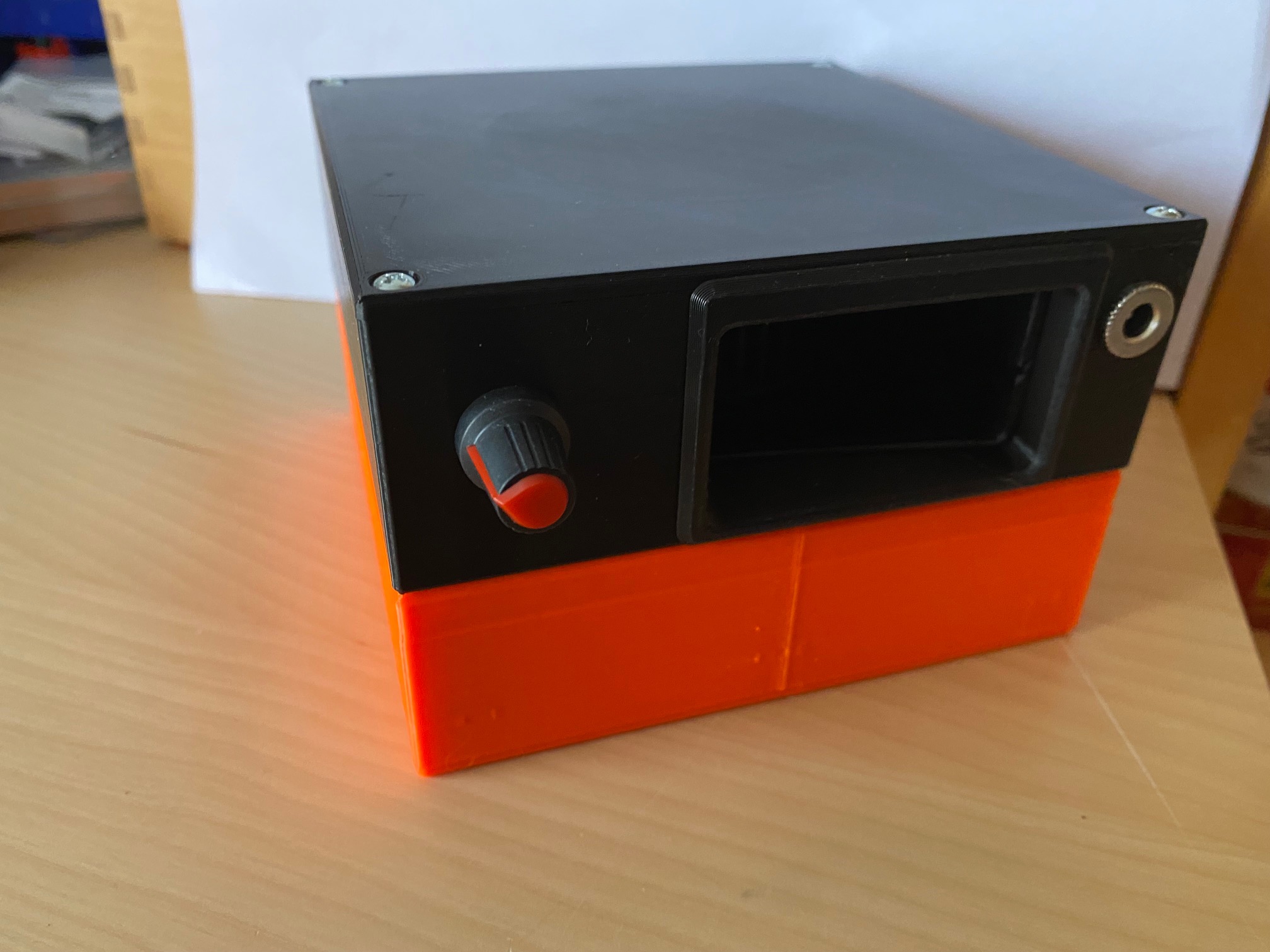

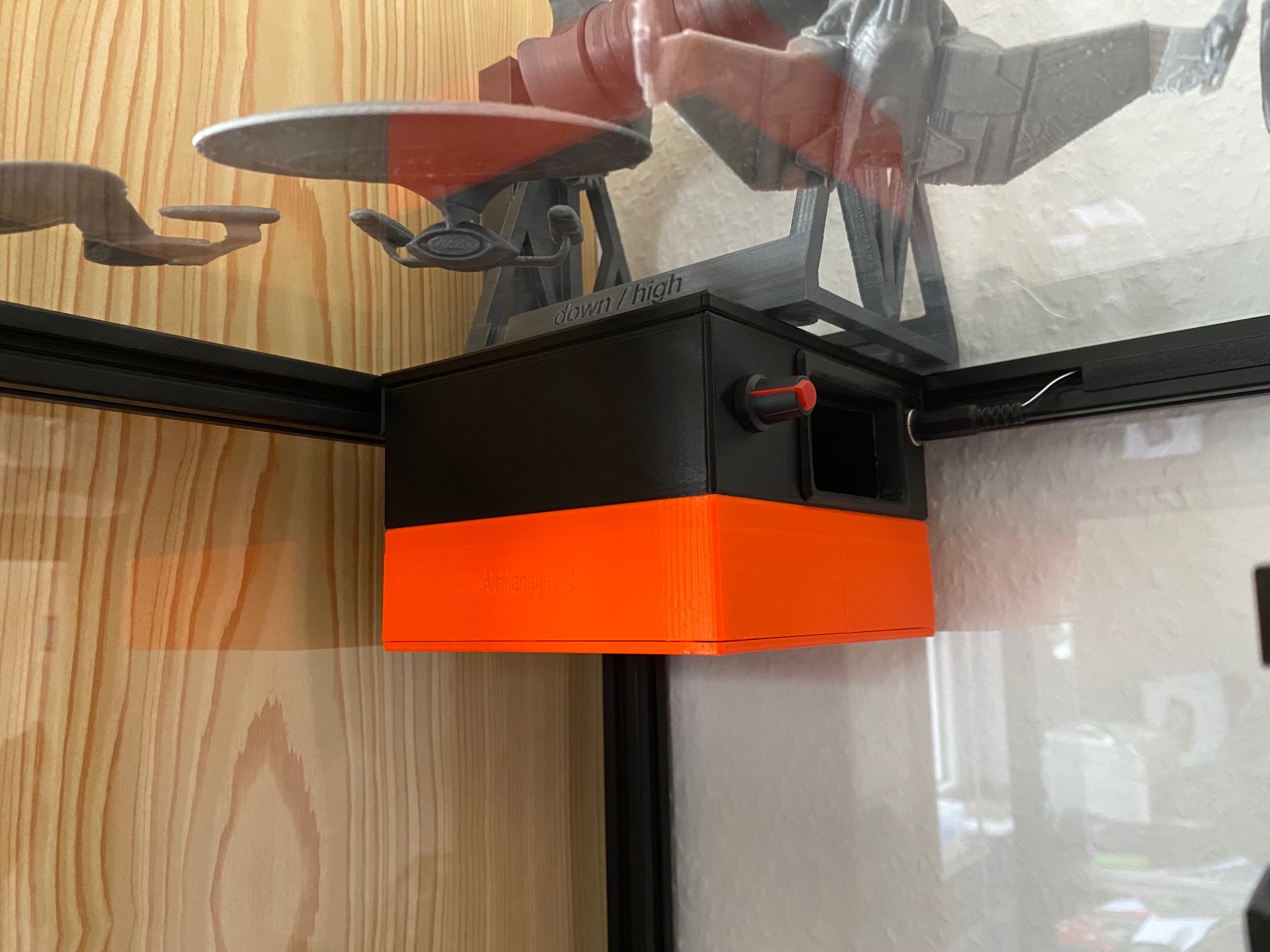

Tui thíc cái AirManager của SCHWEINERT lắm mà tui muốn để nó ở góc máy in của tui.

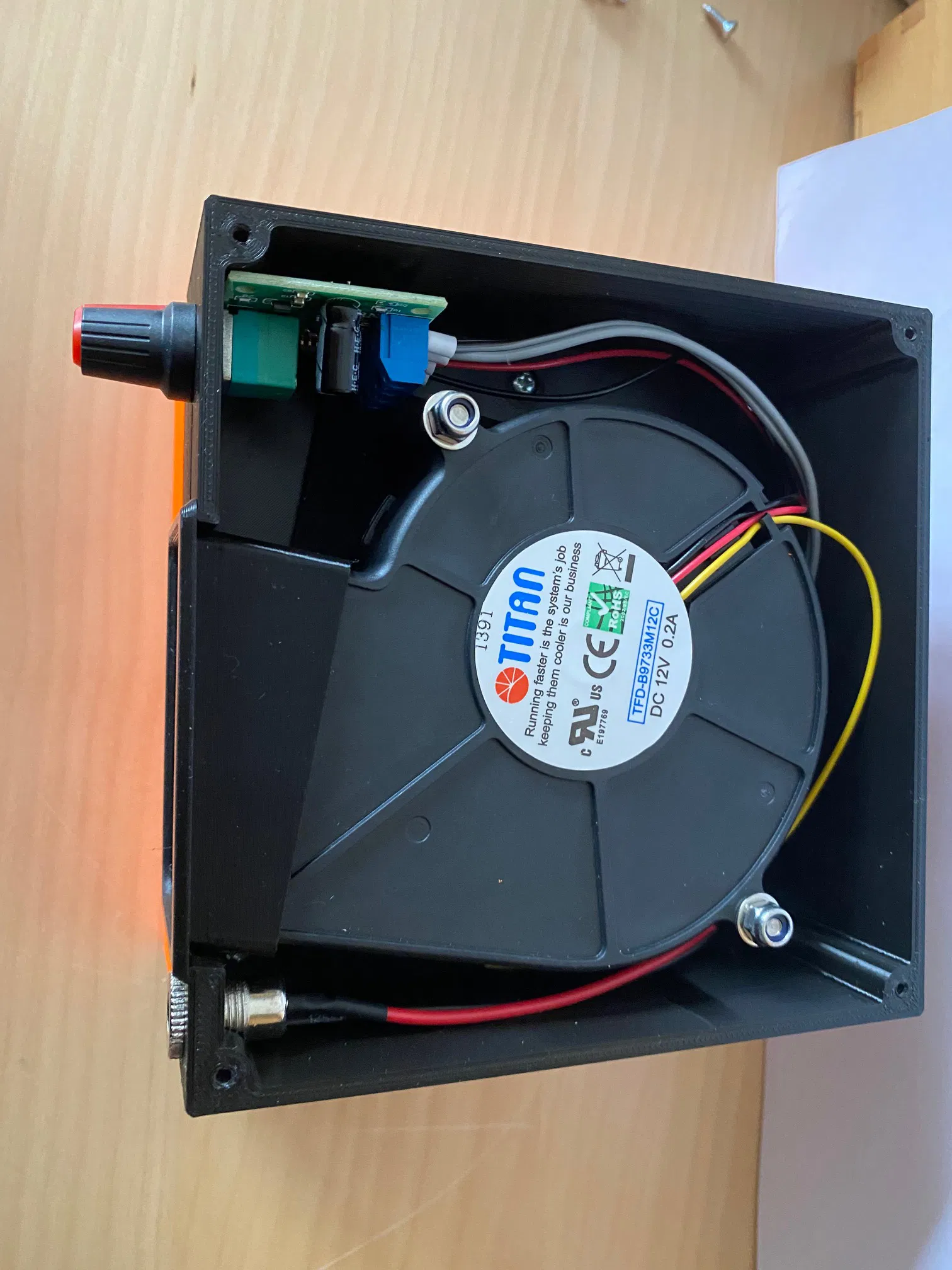

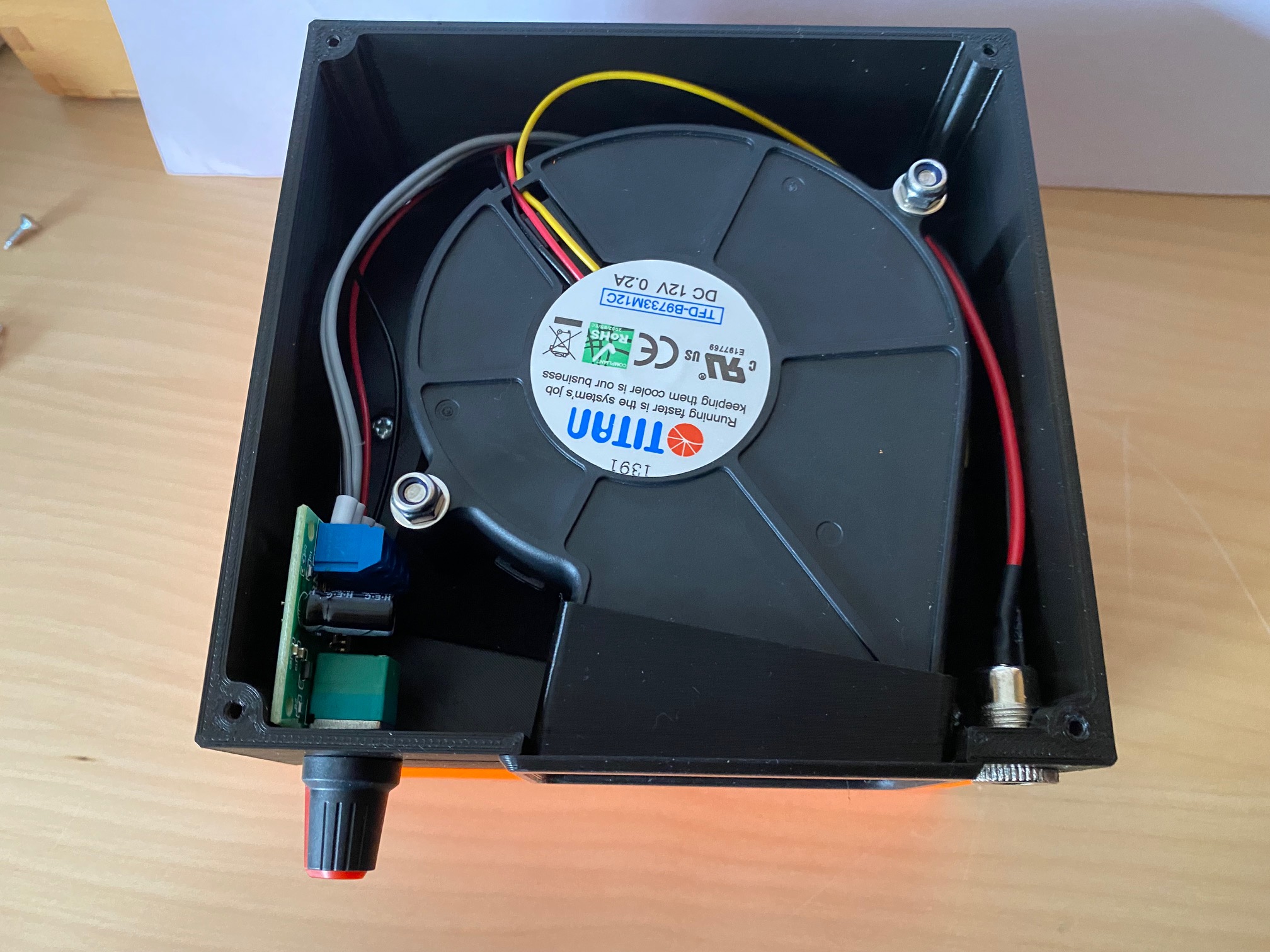

Vì vậy cái phích cắm với cái điều khiển PWM phải dời ra phía trước.

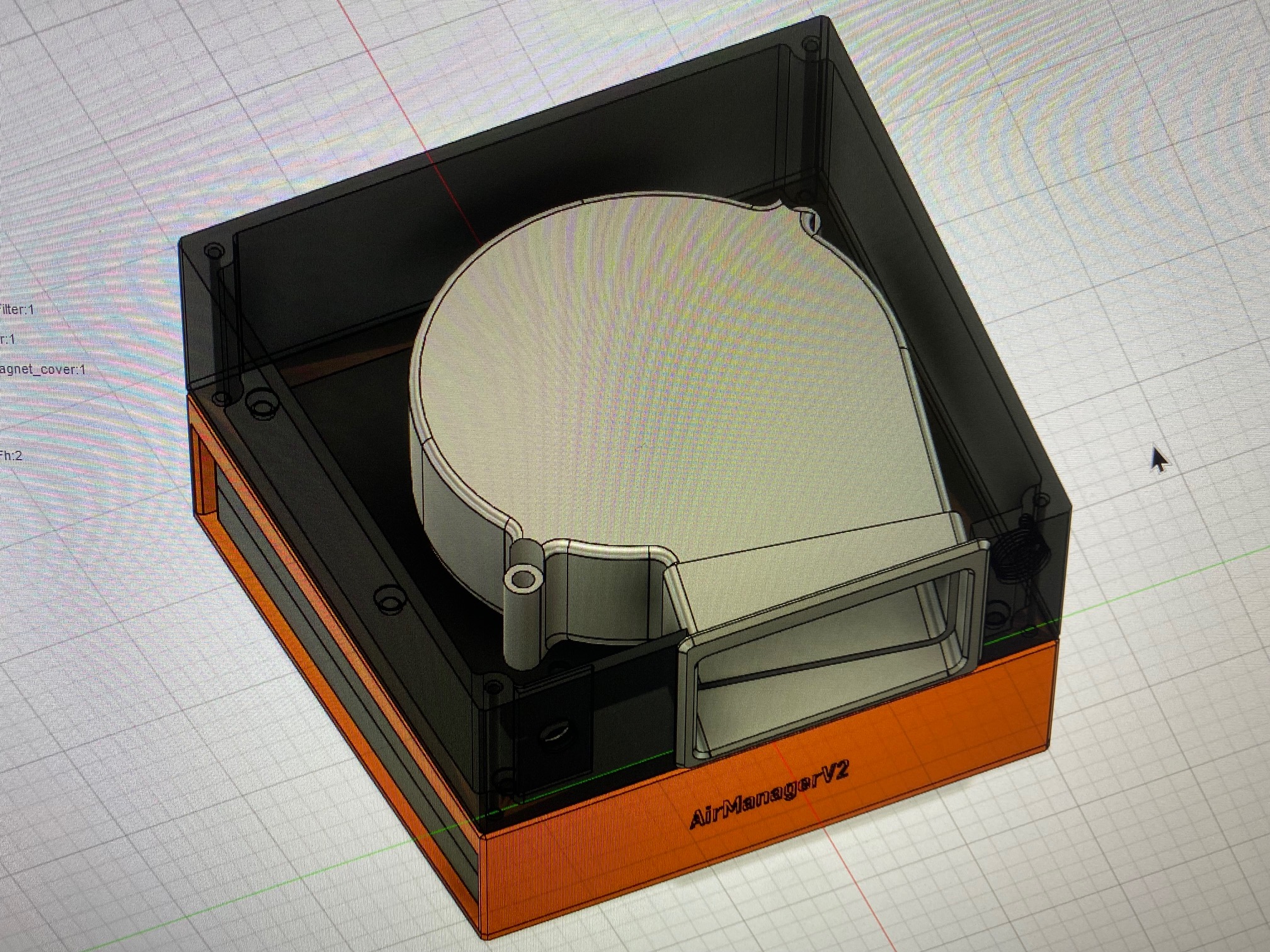

Để có chỗ cho mấy cái đó, tui xoay cái quạt đi 15 độ để cái phích cắm với dây của nó có thể cắm vào phía trước gần tường.

Các bộ phận cần chỉnh sửa là cái vỏ quạt & cái phễu.

Tui có làm một cái đế lót cho cái điều khiển PWM để dễ chỉnh cho các loại khác nhau mà không cần in lại toàn bộ vỏ (cái của tui chưa có khi tui bắt đầu in).

Các bộ phận còn lại thì không thay đổi.

Tui cũng có làm cái đế nam châm có thể bắt vít vào thanh nhôm 2020 của tui.

Cần 4 cục nam châm đường kính 10mm x dày 3mm.

Các chỗ đó khớp với mấy cái của cái cover nam châm vỏ quạt zin.
