Giá đỡ Webcam Trục X MK4 - Chuẩn 1/4-20

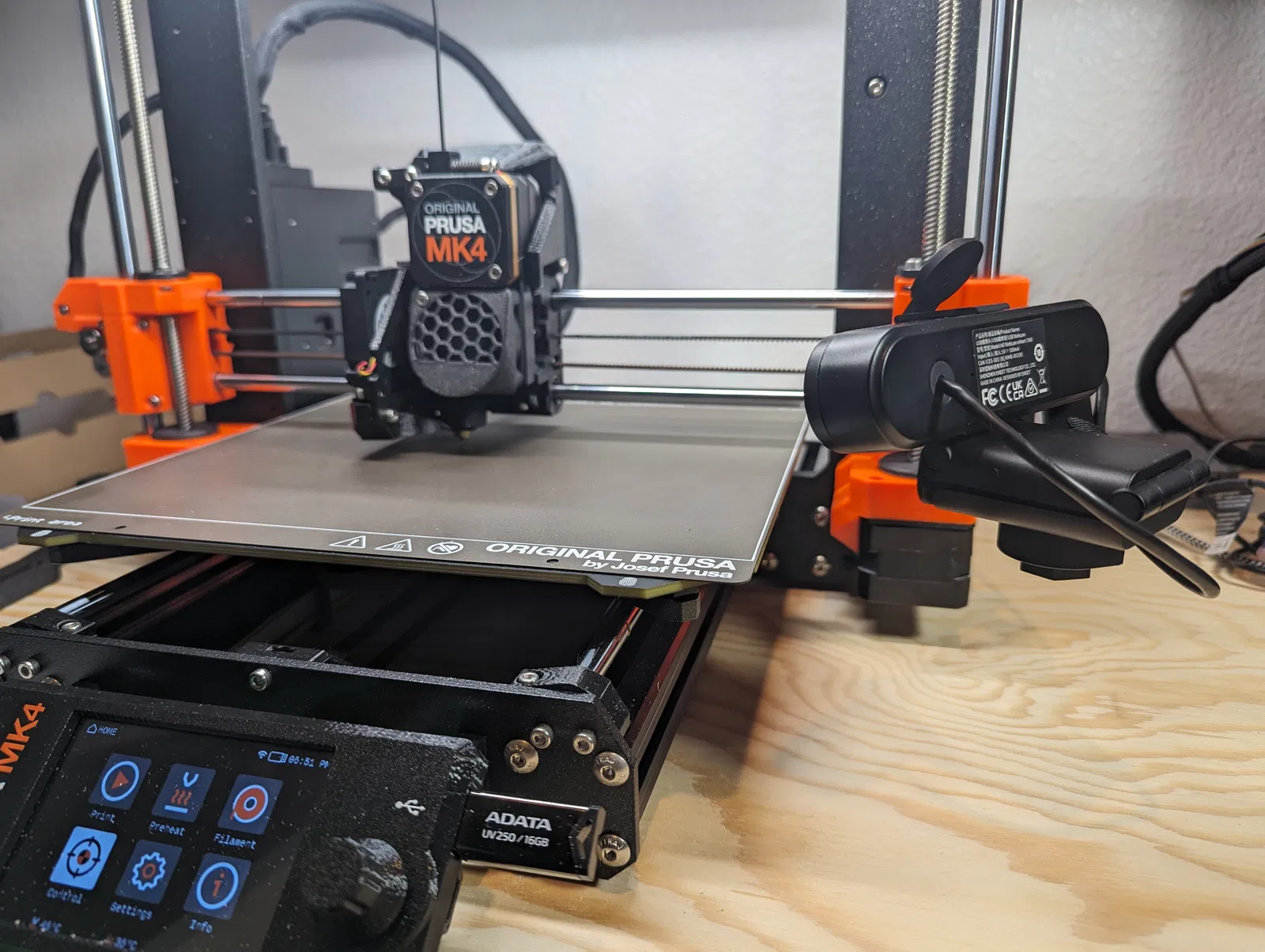

Gắn webcam của bạn vào trục X của MK4, không cần chỉnh sửa gì cho webcam nếu nó có ngàm gắn tripod (ren 1/4-20).

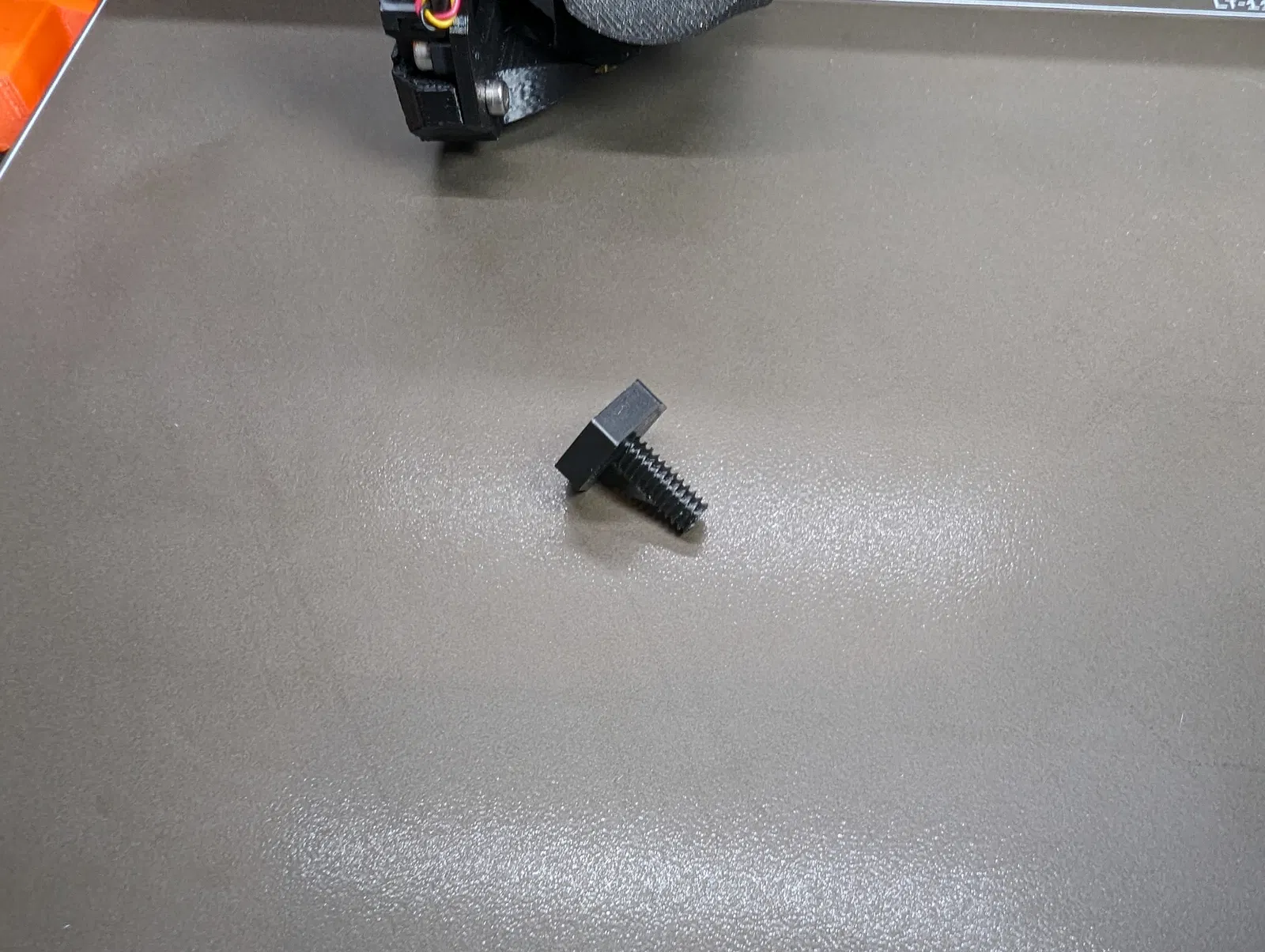

Mình thiết kế phần này để camera nằm thấp hơn, bù lại chiều cao mà đế webcam tạo ra. Mình cũng có kèm theo ốc ¼-20 in được, cái này chắc dùng được cho đa số vì ren của nó không có nông lắm.

Hướng dẫn:

1. In ScottW's MK4_Cam_Clipon_Mount_X-Idler.stl

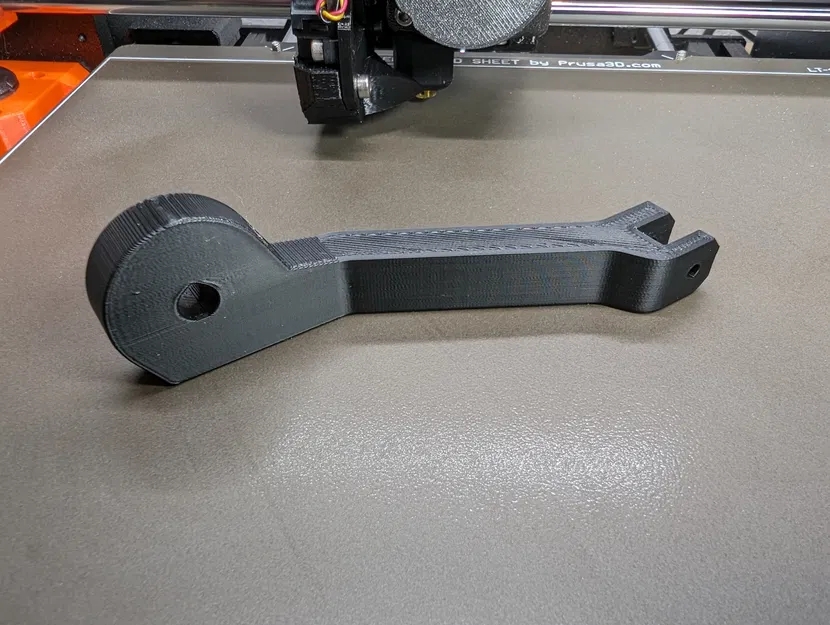

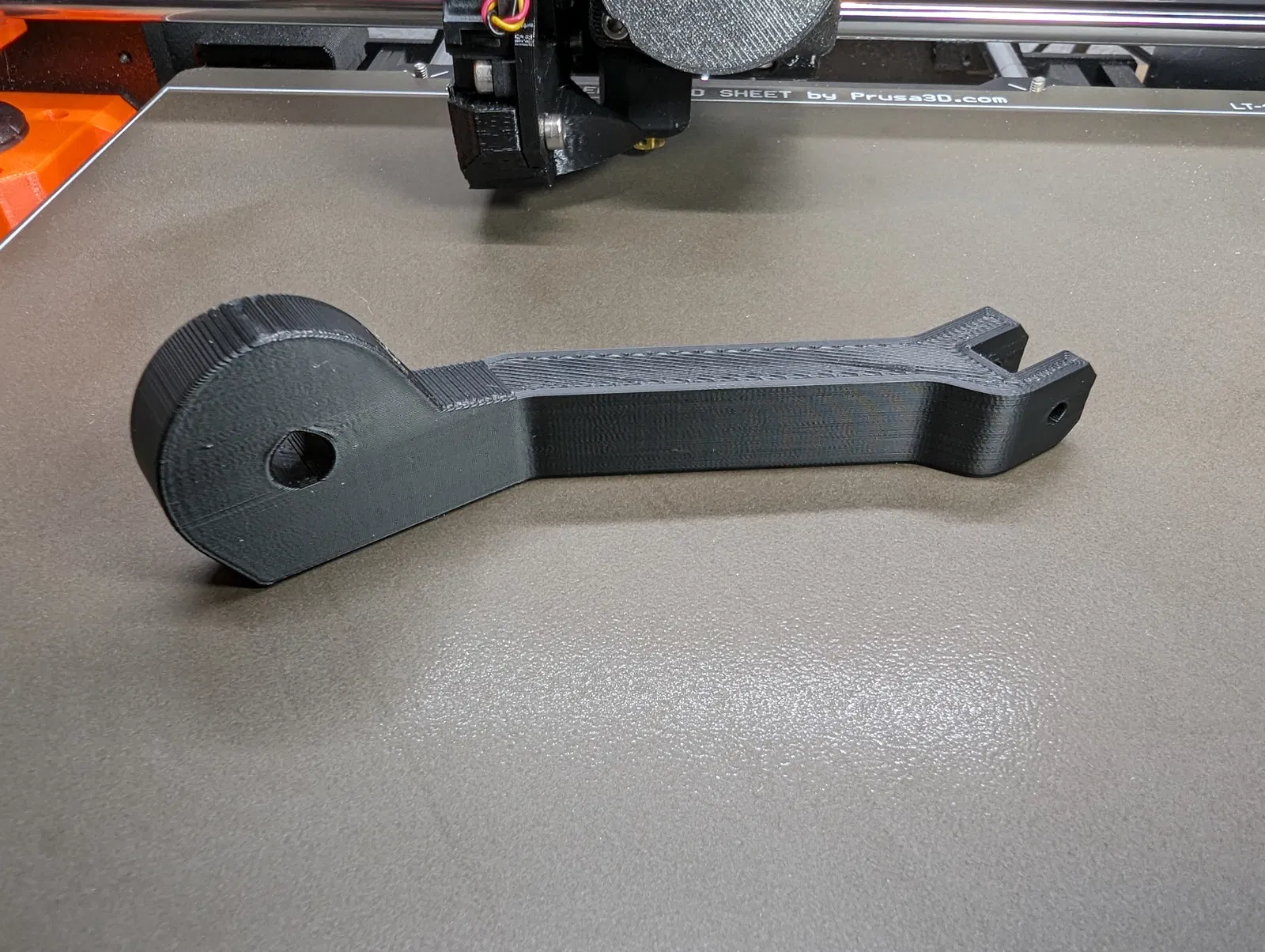

2. In phần tay đỡ này và tùy chọn in ốc nếu bạn không có sẵn ốc kim loại
3. Gắn ngàm ở bước 1 lên cục đỡ trục X (X-axis idler)

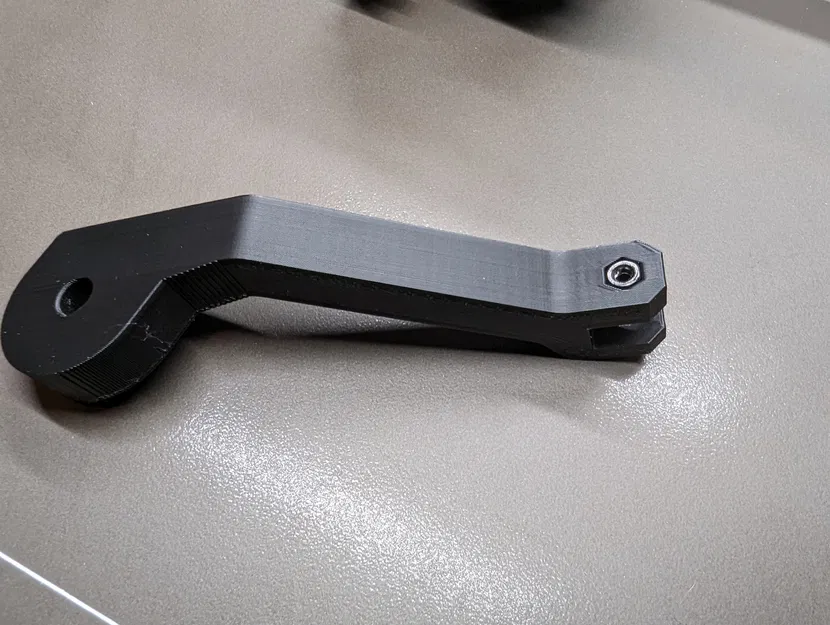

4. Dùng 1 con ốc M3 dài 20mm và 1 con đai ốc M3, gắn tay đỡ vào ngàm, con đai ốc nằm ở dưới
   1. Mẹo: dùng lục giác nhỏ để chỉnh cho các lỗ thẳng hàng
   2. Mẹo: dùng ngón tay giữ con đai ốc lại khi vặn nhẹ con ốc cho đến khi nó bắt vào ren

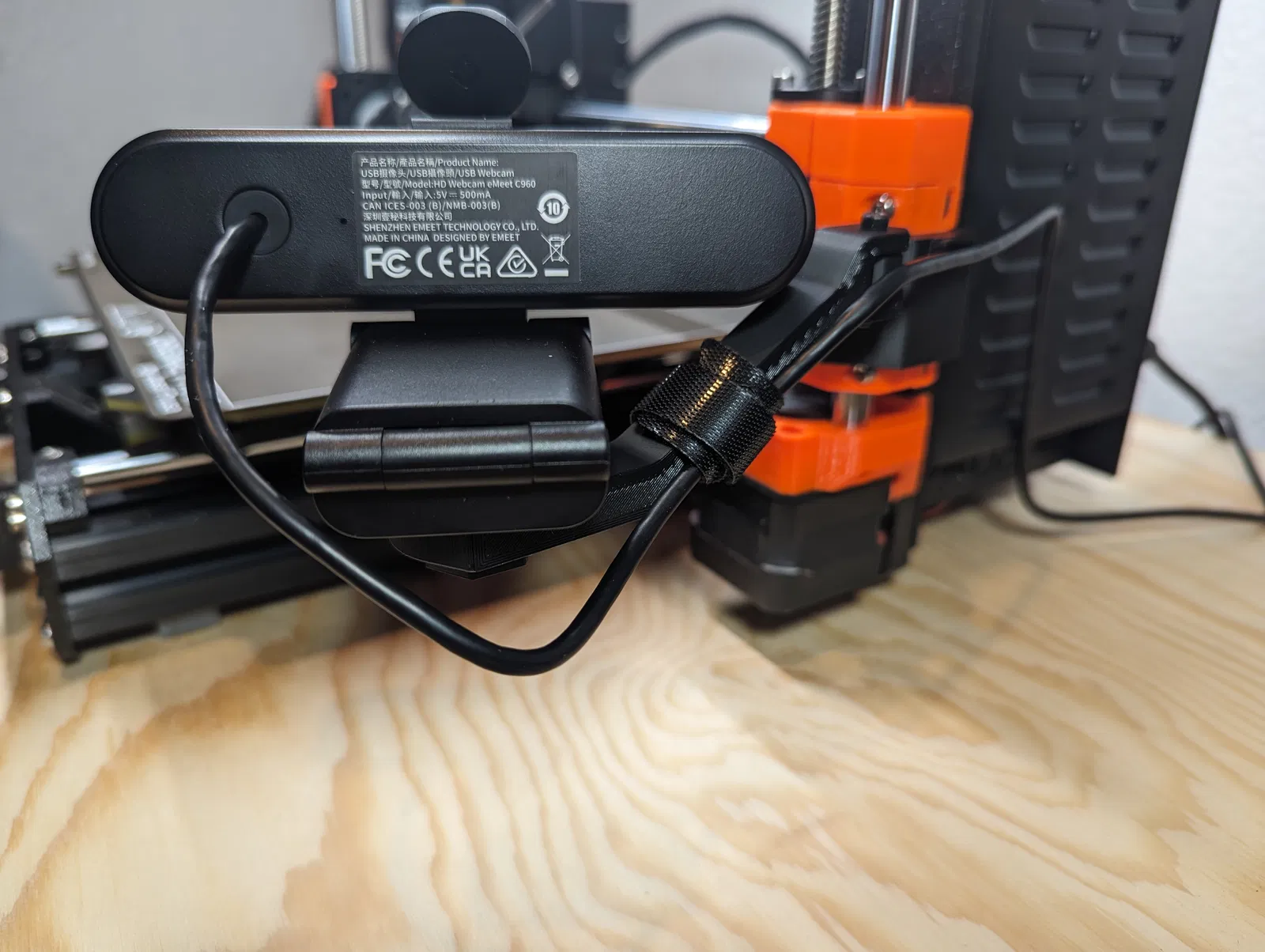

5. Gắn webcam lên tay đỡ bằng ốc ¼-20 của bạn hoặc bản in
6. (tùy chọn) cố định dây cáp webcam bằng dây rút velcro hoặc một trong những kẹp dây cáp từ trang mô hình của ScottW

Khuyến nghị in (tay đỡ):

• Nên đặt nằm ngang (hướng in nên ổn từ file mô hình)
• Không cần support (ngay cả ở các lỗ, một hình giọt nước nhỏ sẽ giúp chúng thông thoáng)
• Độ cao lớp in 0.2mm
• ≥ 30% infill, ưu tiên kiểu 3d (ví dụ gyroid)
• 3-4 lớp vỏ (perimeters)
• Mình in bằng PLA, chắc loại vật liệu khác cũng không sao

Khuyến nghị in (ốc):

• Độ cao lớp in 0.1mm
• Tỷ lệ infill không quá quan trọng miễn là bạn có 3+ lớp vỏ
• Nên dùng PETG để ren bền hơn, trừ khi bạn hay vặn ra vặn vào, còn lại thì PLA chắc ổn

Mình dùng webcam này của EMEET nhưng các loại có kiểu dáng tương tự cũng dùng được (ví dụ Logitech c920).
