Giá đỡ cảm biến filament BigTreeTech BTT 2.0 cho Ender 3

Tác giả Shihchiun_214404

Lượt tải
23
Lượt thích
10
Lượt coi
381

File 2 572,4 KB

  • BTT_Filament_Sensor_2.0_Mount_v11_1766581348.stepSTEP · 262,7 KB
  • BTT_Filament_Sensor_2.0_Mount_1766581349.stlSTL · 309,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

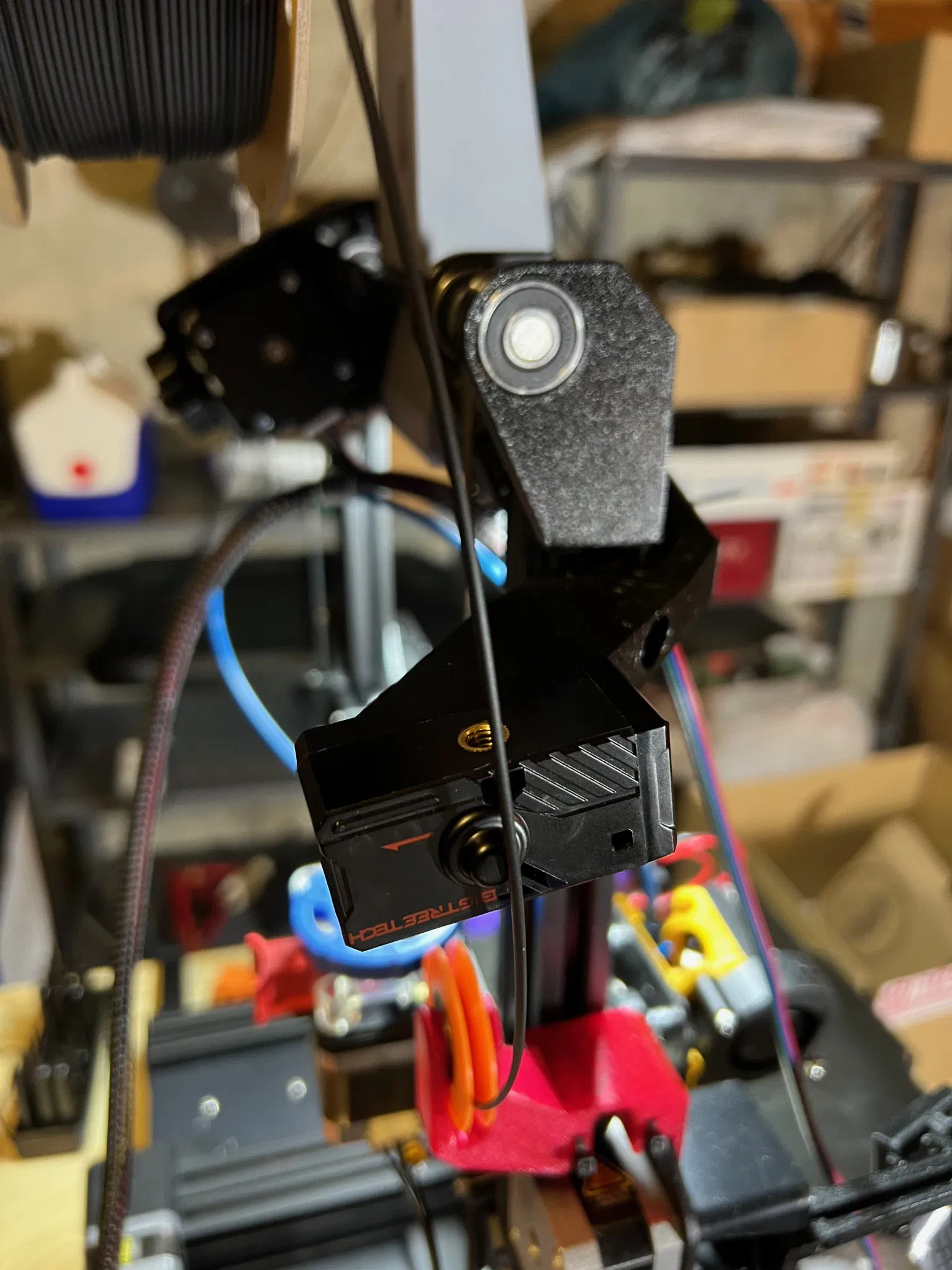

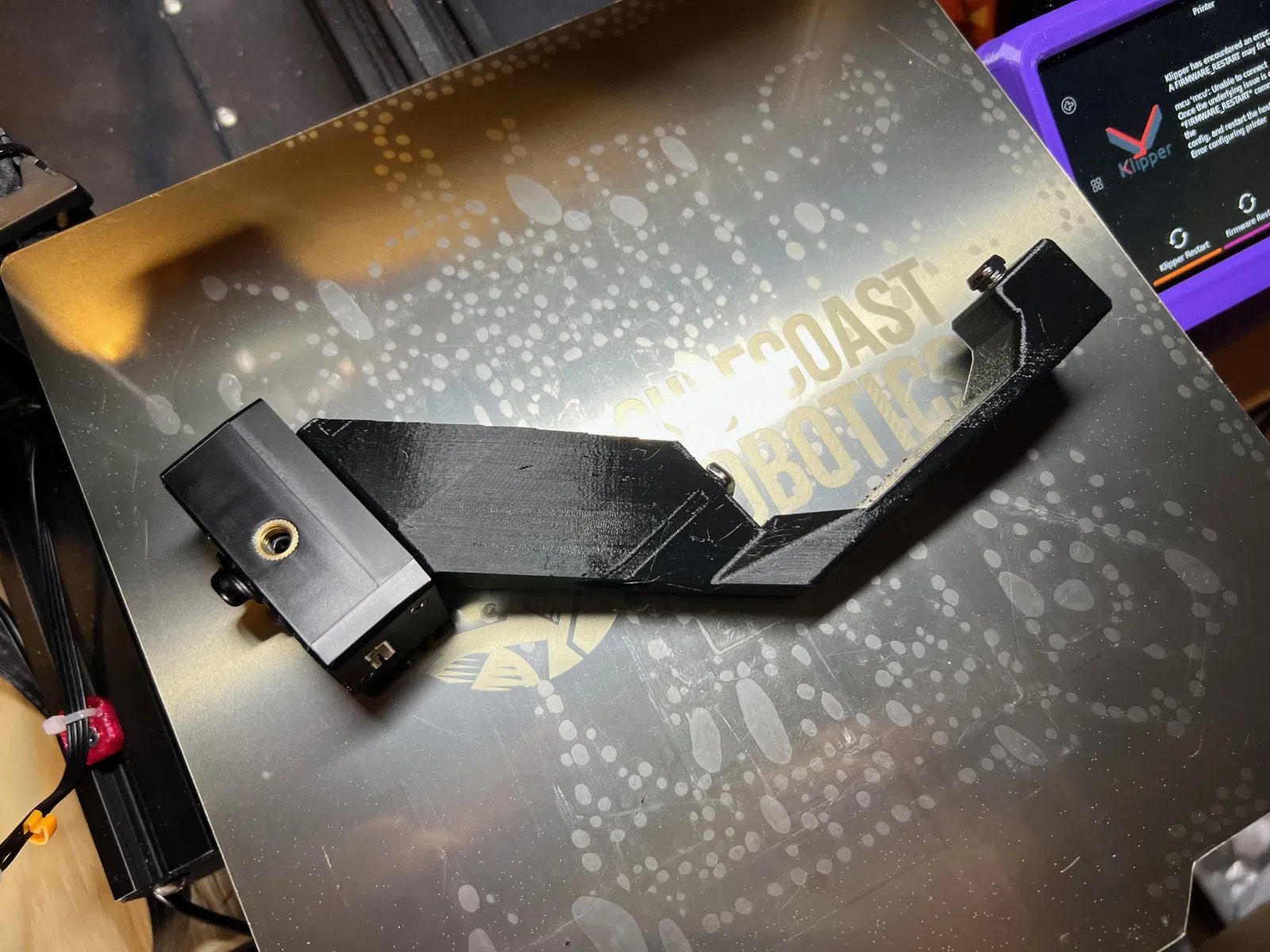

Giá đỡ cho cảm biến filament BigTreeTech 2.0. Nó được thiết kế để ôm quanh các bộ phận trên máy in cụ thể của tôi, nhưng sẽ hoạt động trên các máy in không có những thứ đó. Nó được dùng cho một giá đỡ cuộn ở vị trí gần như vị trí nhà máy cũng như vị trí lắp đặt extruder tiêu chuẩn. Bạn có thể sẽ cần một loại hướng dẫn filament nào đó nếu không bạn sẽ gặp phải hiện tượng cọ xát không mong muốn.

Gắn vào máy in bằng 2 vít M5x8 và t-nuts. Cảm biến tự yêu cầu 3 vít M3x8 hoặc Mx10. Các vít 8 mm chắc chắn sẽ hoạt động; các vít 10 mm có thể sẽ hơi lỏng tùy thuộc vào độ chính xác của bản thiết kế mà bản in của bạn có.

In trên mặt 45 độ mà không cần hỗ trợ.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
2
Tổng dung lượng
572,4 KB
File lớn nhất
309,7 KB
