Đèn hồ cá và hộp bo mạch chủ

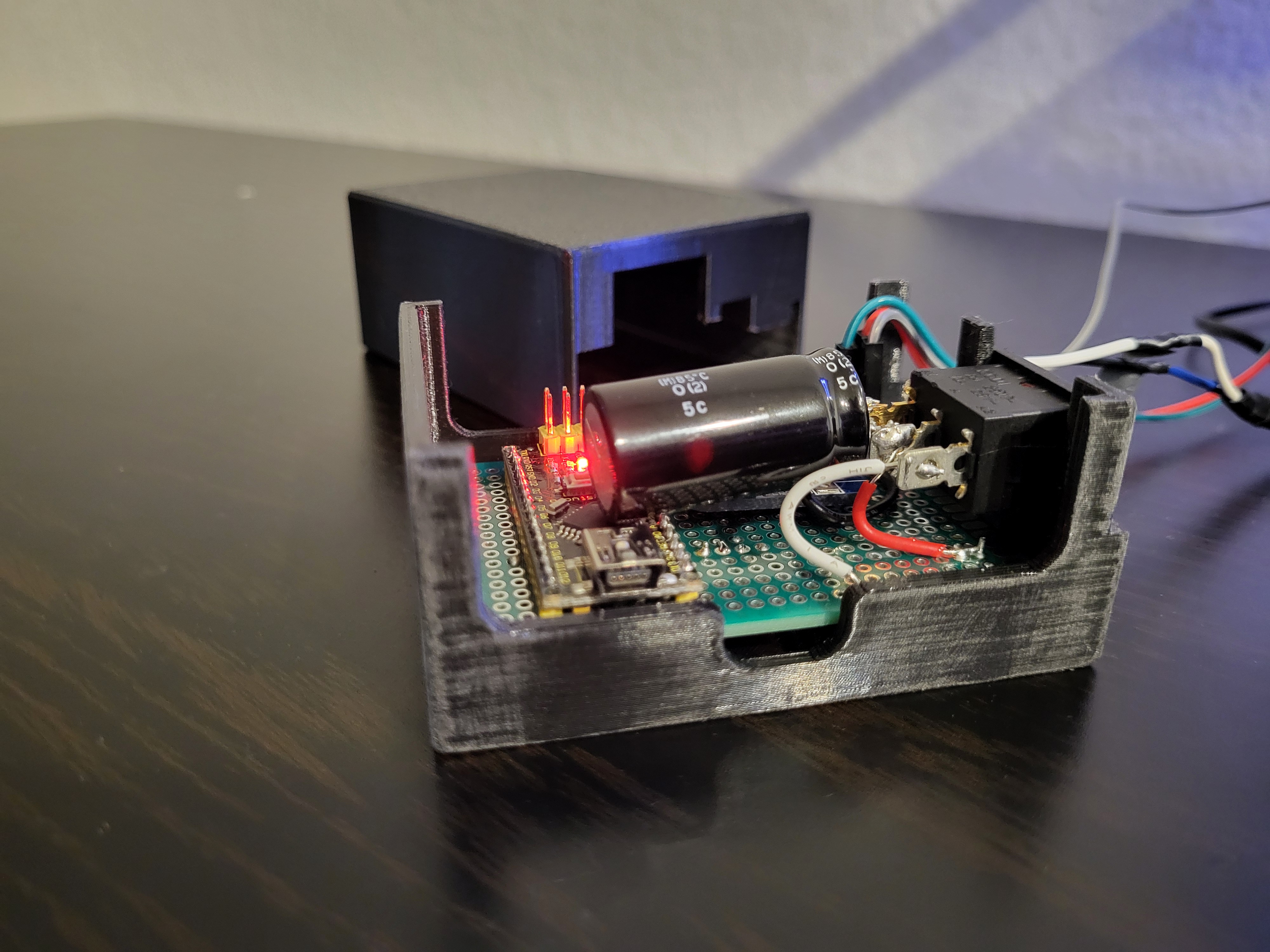

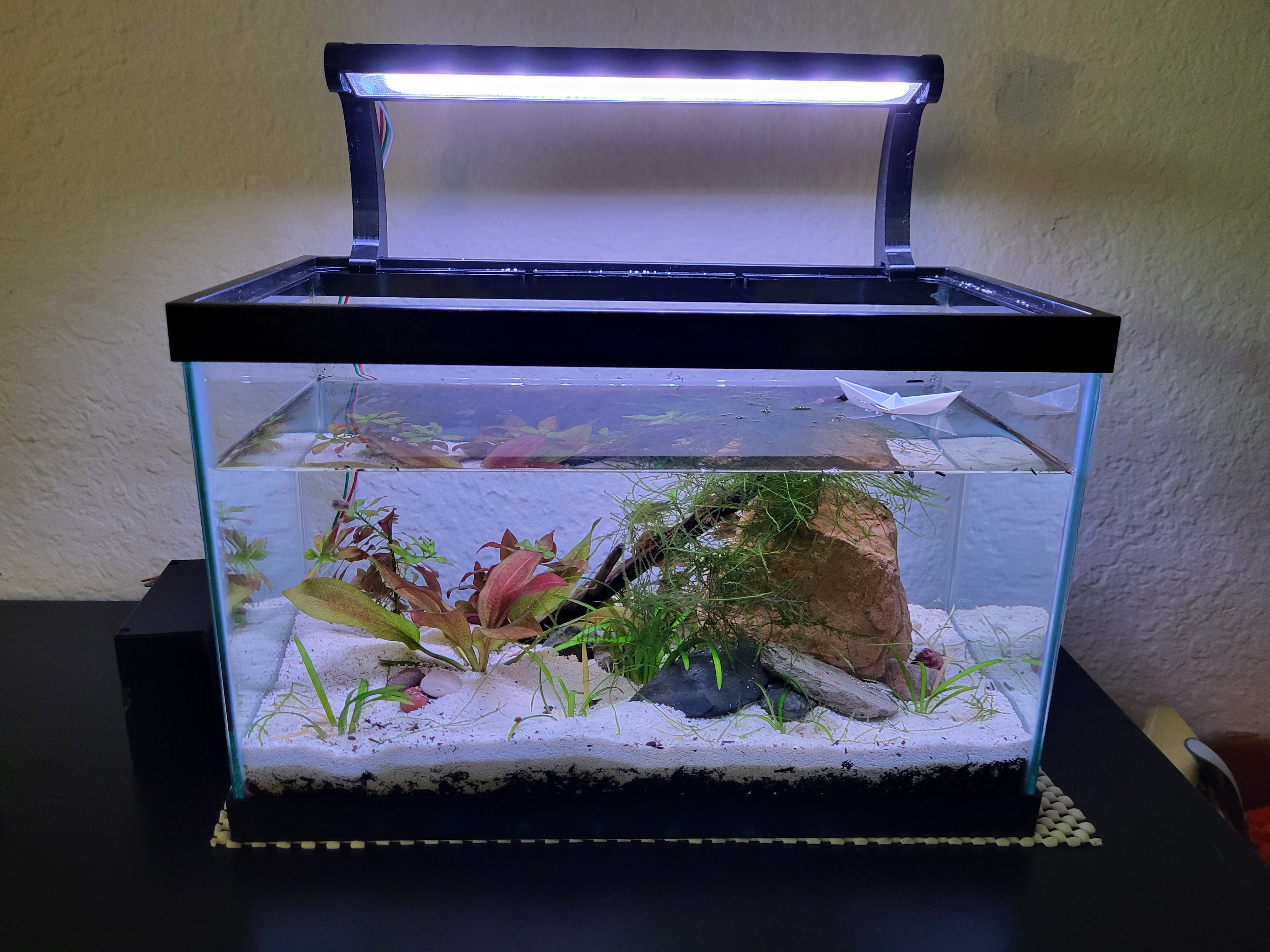

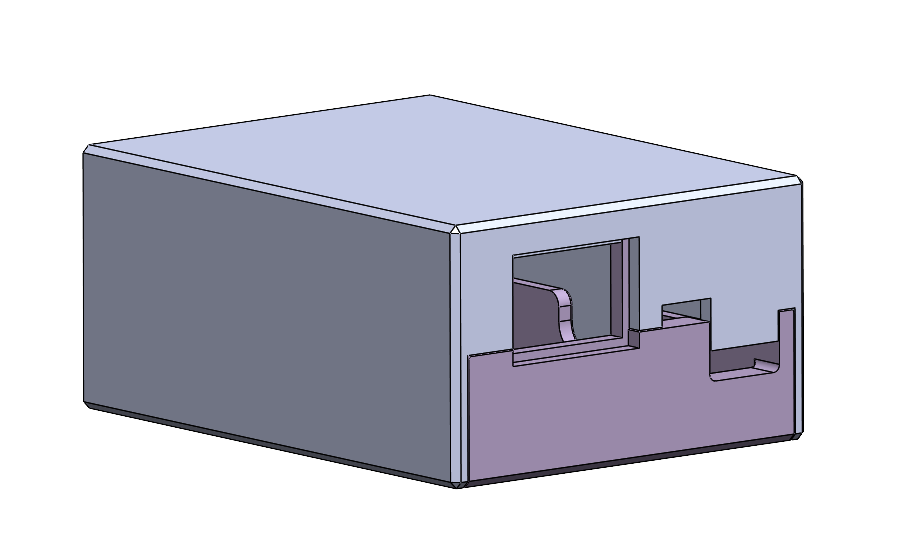

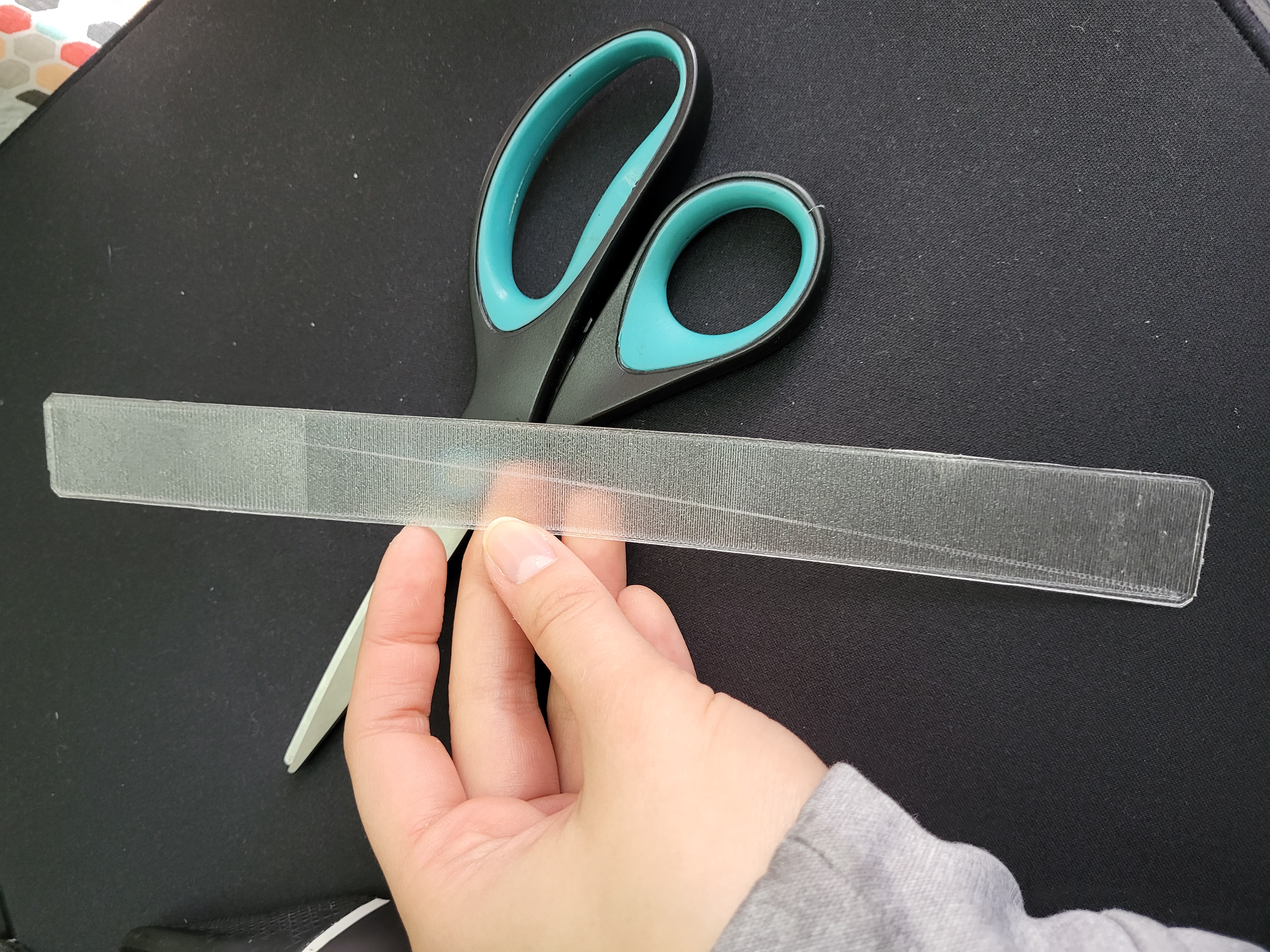

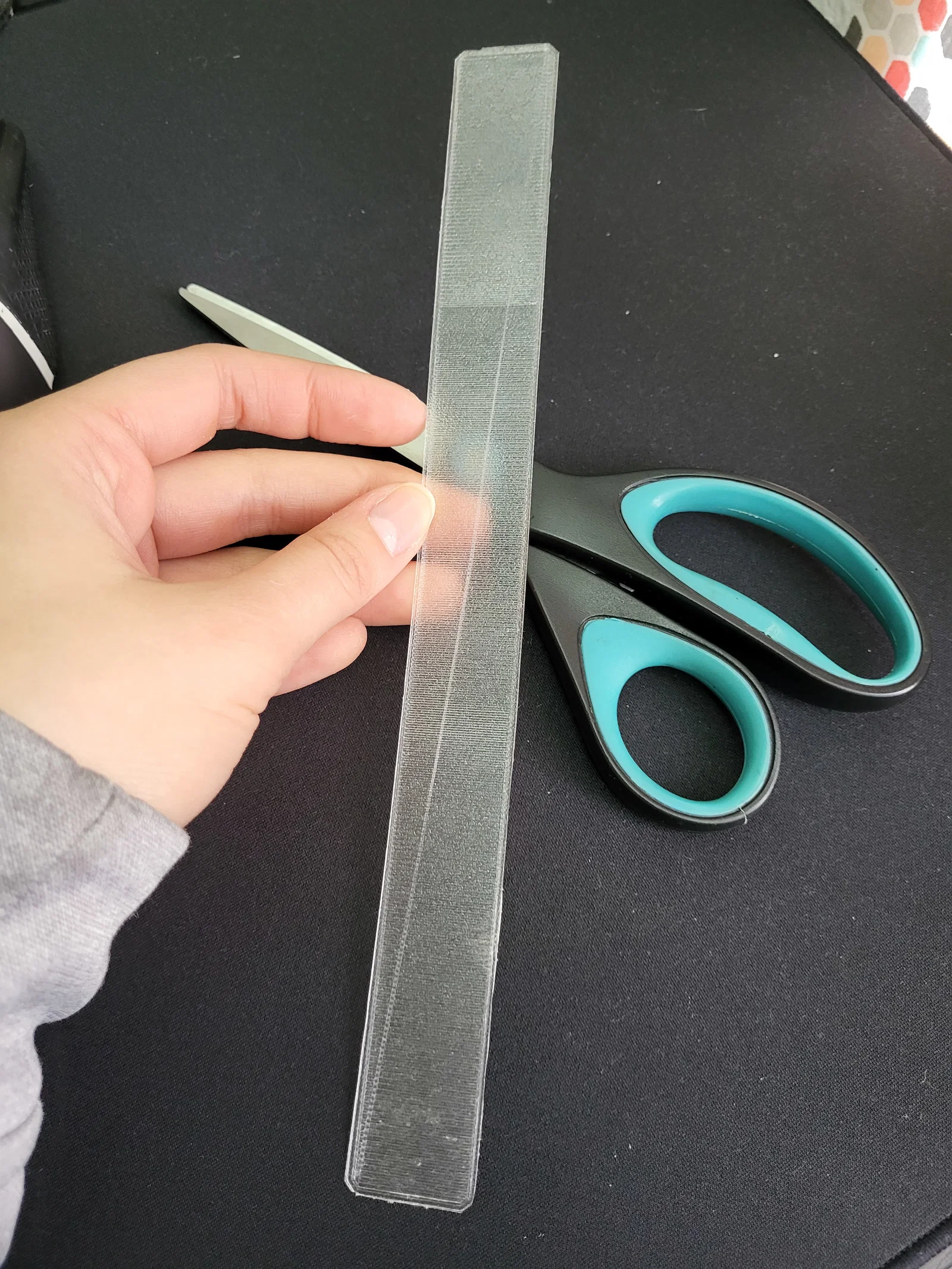

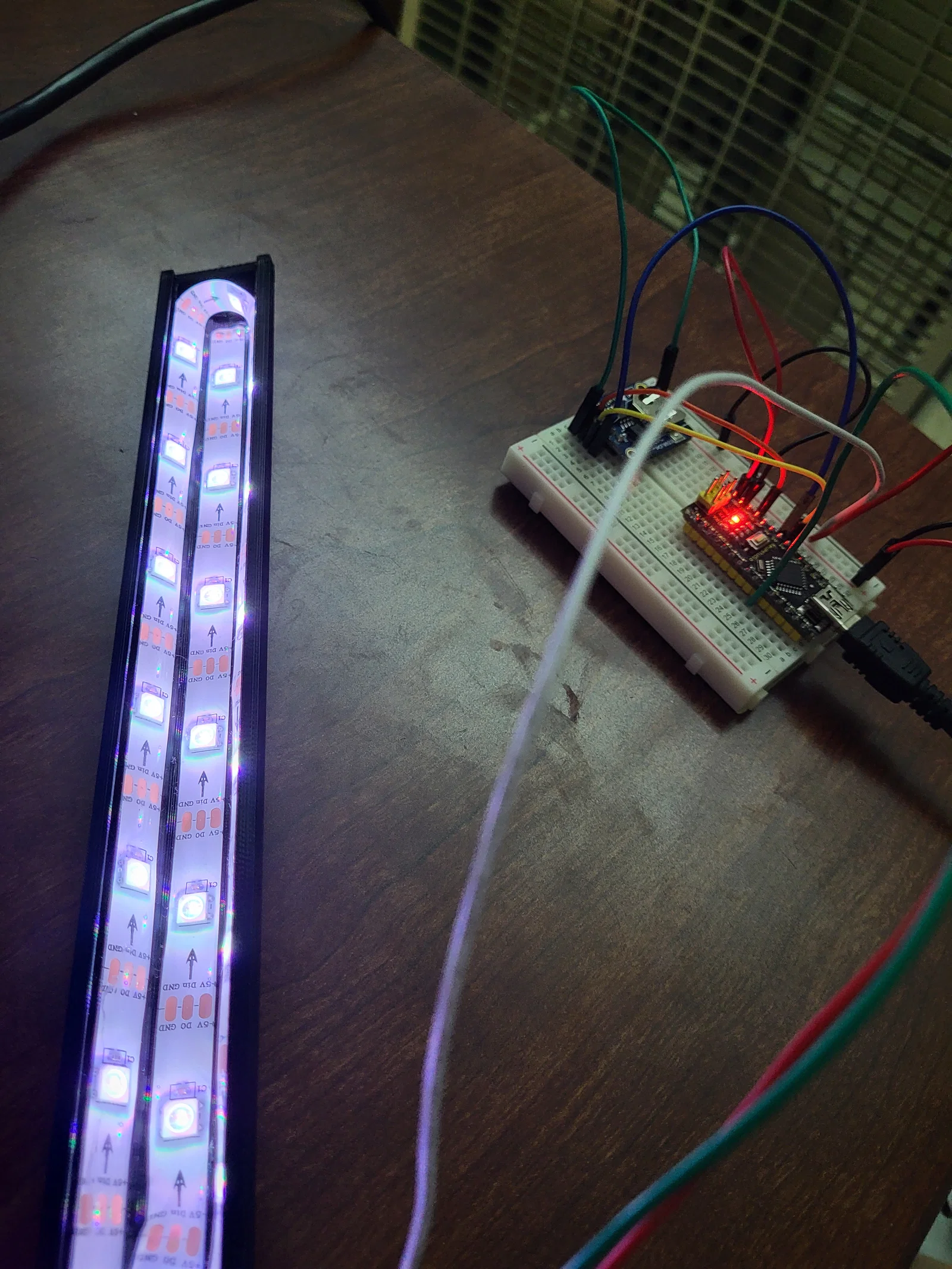

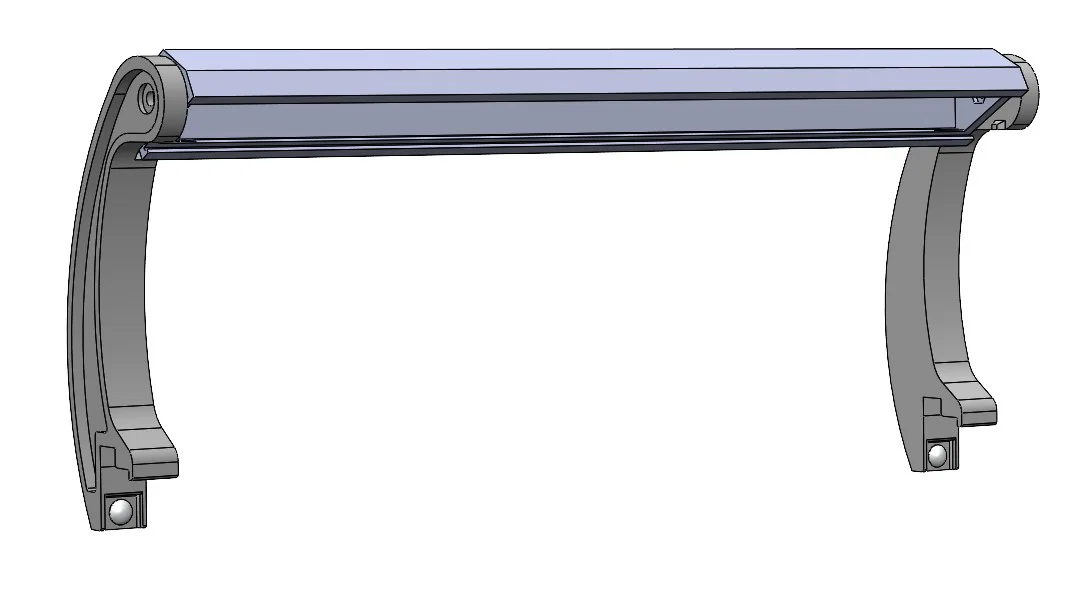

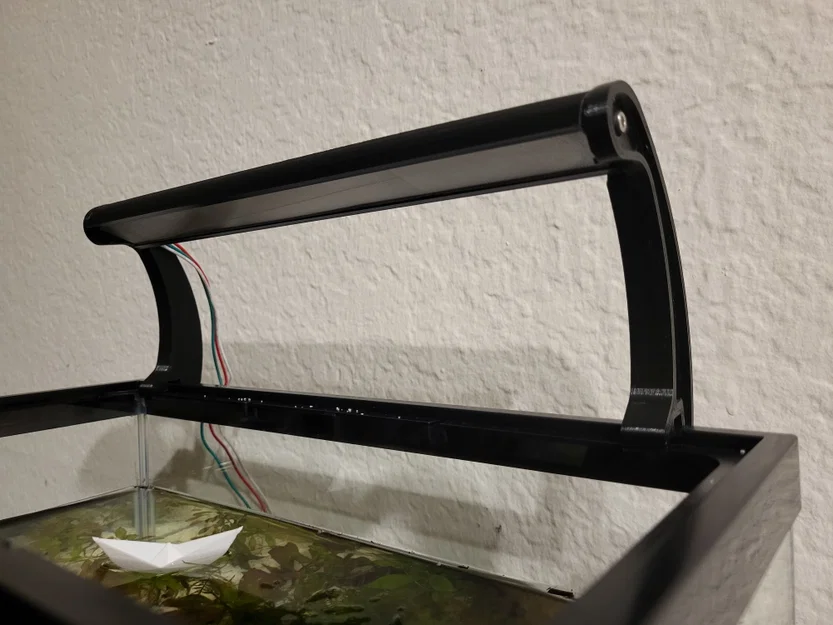

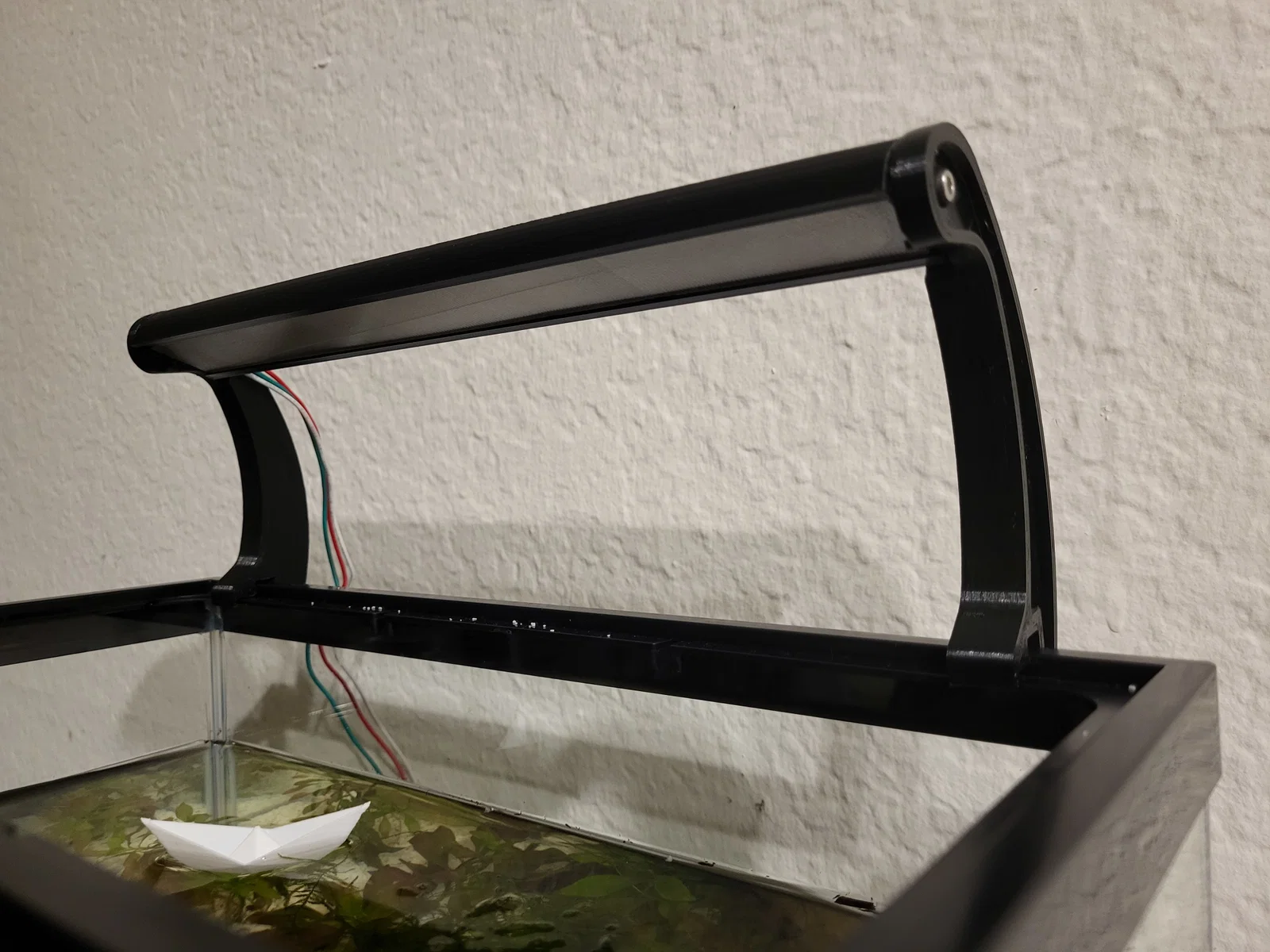

Cái này được thiết kế để gắn vào viền nhựa của bể cá Aqueon 2.5 gallon. Tôi đã đính kèm các tệp .STEP và .SLDPRT cho các cánh tay hỗ trợ để bạn có thể sửa đổi chúng cho phù hợp với bể cá của mình. Để biết thêm thông tin về phần điện tử, tôi đã viết một bài hướng dẫn tại: https://www.instructables.com/LED-Light-Fixture-on-a-Timer-for-Planted-Tanks-and/ Ngoài bộ khuếch tán, tất cả các bộ phận đều được in bằng PLA đen Overture trên máy Prusa Mk3 của tôi ở độ cao lớp 0.20mm. Tôi chỉ tạo cấu trúc hỗ trợ cho cánh tay đỡ bể cá. Để lắp đèn, bạn sẽ cần hai bu lông và đai ốc M3 (dài 8-10mm). Đối với hộp đựng bảng mạch, có các lỗ cho bu lông M2 để vặn bảng mạch vào vị trí và giữ nắp đóng. Tùy chọn, có thể sử dụng các miếng đệm cao su tròn dán hình vòm 6mm x 2mm để giữ cho các cánh tay không bị lung lay. Cái này sử dụng một dải đèn LED WS2812B dài 1 mét, có các đèn LED có thể điều khiển riêng lẻ. Nếu bạn không muốn lập trình bộ điều khiển cho đèn LED, bạn có thể sử dụng bộ điều khiển đi kèm với đèn LED và nối hai dây ở cuối trực tiếp vào nguồn điện 5V. Cánh tay đỡ: Cái này được in nằm nghiêng để khe cắm đèn có cấu trúc hỗ trợ. Có một lỗ cho bu lông M3 (dài 8mm) để gắn chao đèn. Ngoài ra còn có một khe nhỏ ở chân đế cho miếng đệm cao su dày 2mm. Cái này giúp bộ phận không bị trượt trên bể, nhưng độ khít đủ chặt nên không thực sự cần thiết. Hãy nhớ phản chiếu bộ phận trong slicer của bạn trước khi in cánh tay thứ hai. Chao đèn: Chao đèn có các rãnh để dải đèn LED WS2812B ấn vào vị trí. Dải đèn IP65 có lớp silicon vừa khít, nhưng dải đèn không chống nước có mặt dính cũng sẽ vừa vặn. Có một lỗ ở một góc để luồn dây và dải đèn qua. Ngoài ra còn có một phần cắt để đai ốc M3 vừa vặn ở hai bên để cố định các cánh tay đỡ. Khi in chao đèn, hãy sử dụng vành lớn, giảm quạt làm mát, nhiệt độ thấp hơn một chút và giữ ấm bàn nhiệt. Vì nó rất dài, tôi đã gặp sự cố với nó bị cong vênh ở một bên khi hoàn thành bản in. Bộ khuếch tán: Tôi đã đặt nó ở góc 30 độ trên bàn in của mình và đặt độ đổ đầy chạy ngang chiều rộng ngắn. Bạn có thể sử dụng một tờ giấy để khuếch tán ánh sáng nếu bạn không có sợi filament trong suốt. Hãy làm theo hướng dẫn này về cách in filament trong suốt: /3d-model/cach-in-kinh-voi-toc-do-cham-de-dat-chat-luong-cao Hộp đựng: Hộp đựng vừa với một bo mạch protoboard 5x7 cm với các khe để luồn dây và một công tắc bật tắt. Nó vừa với Arduino Nano và mô-đun RTC với nhiều chỗ trống. Nắp hộp có dung sai 0.25mm để trượt mở và đóng với đế. Chà nhám các bề mặt để làm mịn các đường lớp có thể giúp mọi thứ trượt dễ dàng. Nếu có thể, bạn nên tự thiết kế hộp đựng cho bảng mạch của mình vì bố cục của bạn có thể sẽ khác. Thuyền giấy nổi trong bể của tôi là mô hình này: Tôi đã thiết kế một cánh tay để vừa với bể không có viền, nhưng tôi không biết dung sai cần thiết cũng như không thể kiểm tra nó. Các tệp SLDPRT và STEP được đính kèm cho bất kỳ ai muốn sửa đổi chúng.
