Hộp đựng Bit cho Tua vít Linus Tech Tips

Tác giả MrJamin

Lượt tải
361
Lượt thích
111
Lượt coi
2.260

File 2 1,1 MB

  • Bits_Case_Top_1765671545.stlSTL · 390,5 KB
  • Bits_Case_Bottom_1765671546.stlSTL · 716,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

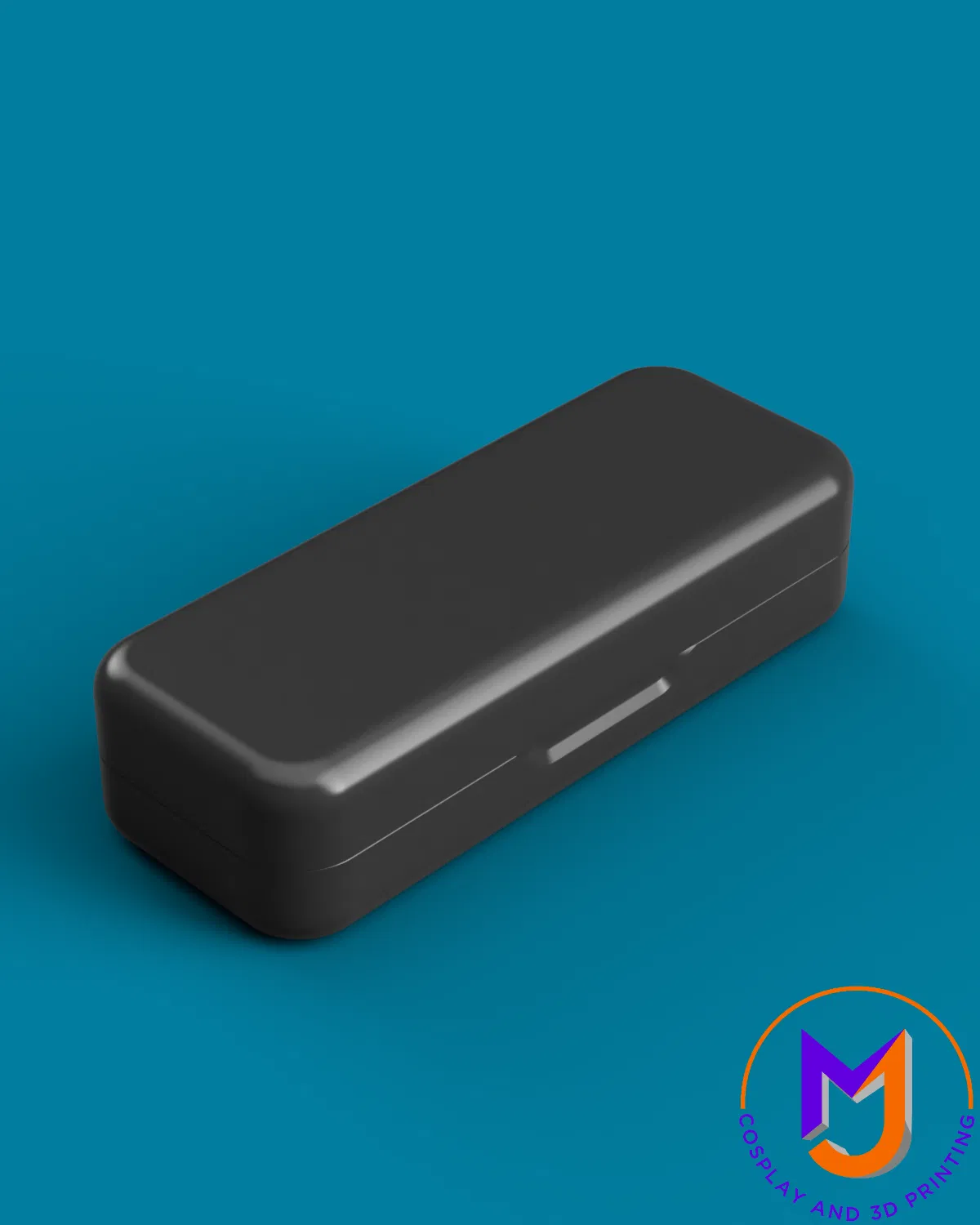

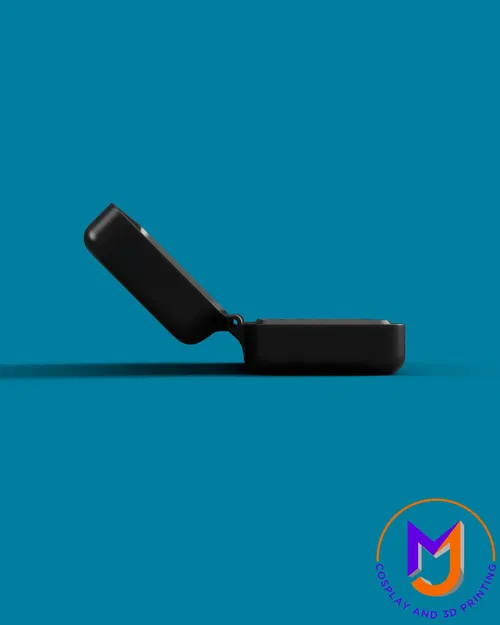

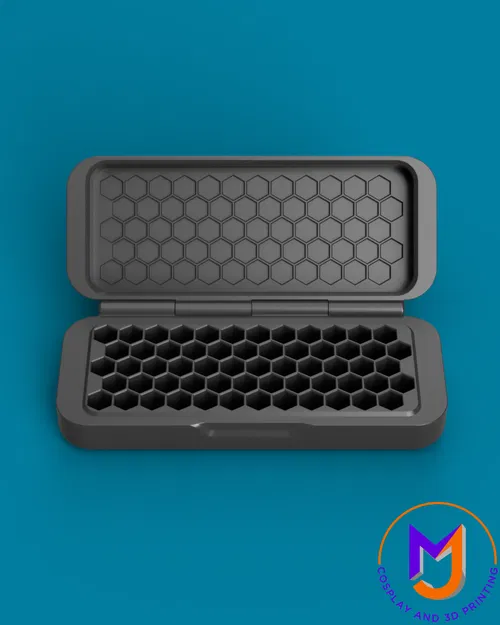

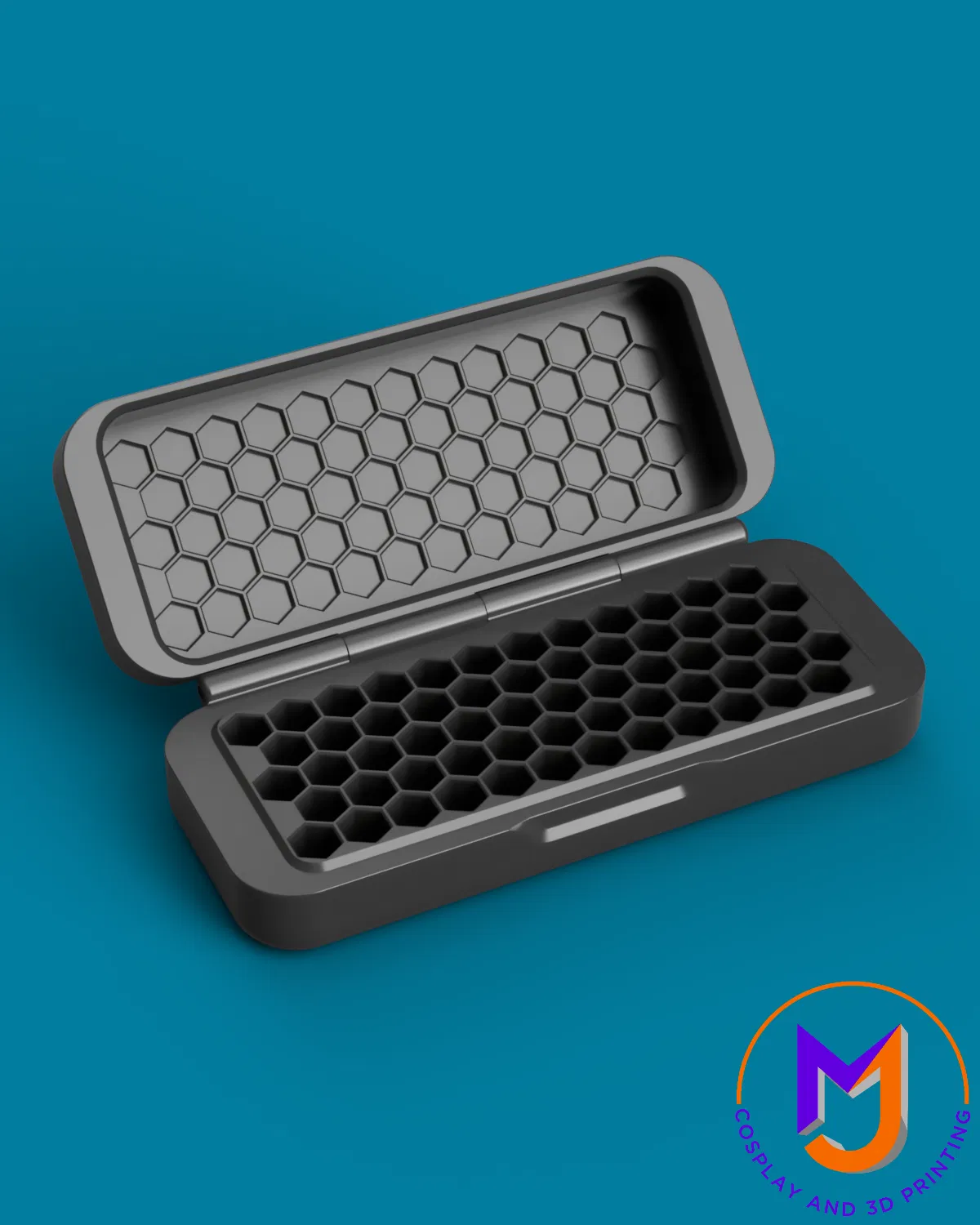

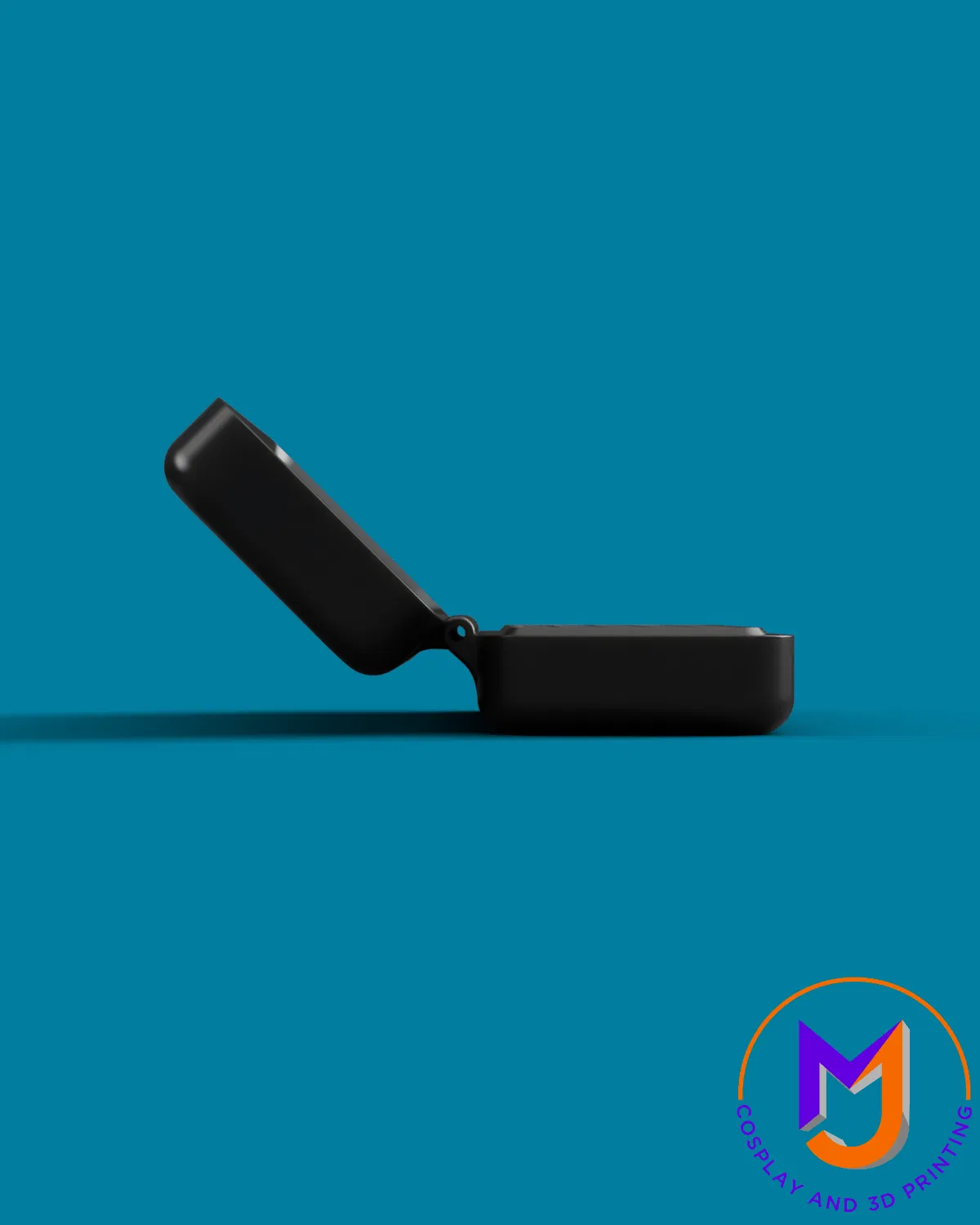

Mô tả: Vài tháng trước tui có tìm thấy cái LTT Quick Bits Case của JH3D. Tui cũng thích cái thiết kế đó và tự làm một cái cho mình. Tuy nhiên, tui không thích cái vụ mà mỗi bộ bit không thể xếp thành một hàng trong hộp. Lấy cái đó làm cảm hứng, tui tự thiết kế cái hộp của riêng mình từ đầu để chứa hết 60 cái bit hiện có từ LTT Store. Tui muốn giữ cái hộp nhỏ gọn nên không có chỗ cho nhãn dán. Tuy nhiên, việc xếp mỗi bộ theo một hàng cho phép bạn dựa vào các chỉ báo được dập nổi cho mỗi hàng để xác định kích thước. Các bit được thiết kế để lấy ra bằng tua vít. Nam châm bên trong tua vít mạnh hơn nam châm giữ các bit bên trong. Các bộ phận bổ sung cần thiết: * Thanh thép không gỉ (1 cái cắt dài 93mm) * Link

  • Nam châm (5mm x 5mm) (Cần 72 viên nam châm cho tất cả các vị trí) * Link Cài đặt in: * Khi in mô hình này, bạn không nhất thiết cần đến vật liệu hỗ trợ. Tuy nhiên, tui thấy rằng bật hỗ trợ làm cho một số bộ phận sạch sẽ hơn một chút.
  • Tui đã bật chế độ là ủi (ironing) khi in các bộ phận này với bộ điều chỉnh chiều cao lớp để chỉ là ủi giữa 4mm và 15mm. Điều này làm cho các bề mặt chính của hộp đẹp hơn và đóng lại cũng khít hơn.
  • Có hai chiều cao lớp mà bạn có thể dừng lại để chèn nam châm. Nam châm bên dưới các bit đủ gần với mâm in nên chúng sẽ tự dính mà không cần keo. Tui đã dùng keo CA để dán những cái ở các vị trí phía trên trước khi tiếp tục in * Hãy chú ý đến hướng của cực từ hoặc hộp sẽ không đóng lại được khi bạn hoàn thành.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
1,1 MB
File lớn nhất
716,3 KB
