Hộp và giá đỡ cho bộ bit tua vít LTT "Quick Bits

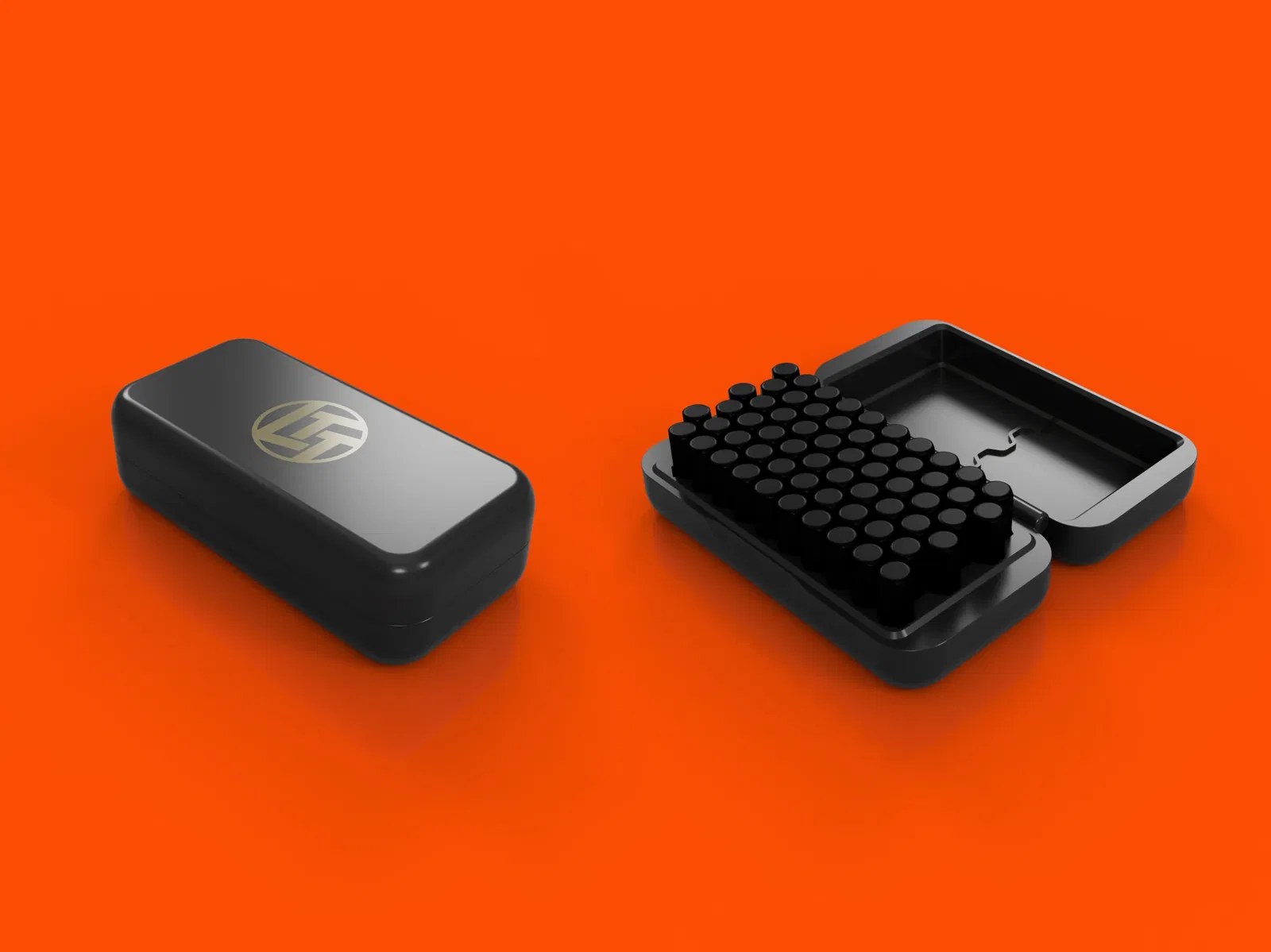

Tôi đã thiết kế một hộp để chứa tất cả các đầu vít (hiện có) từ lttstore.com (ngoại trừ các đầu mà bạn lưu trữ trong tua vít kích thước thông thường). Hộp này chứa 60 đầu vít 20mm, hay còn gọi là năm bộ đầu vít bổ sung mà bạn có thể mua.

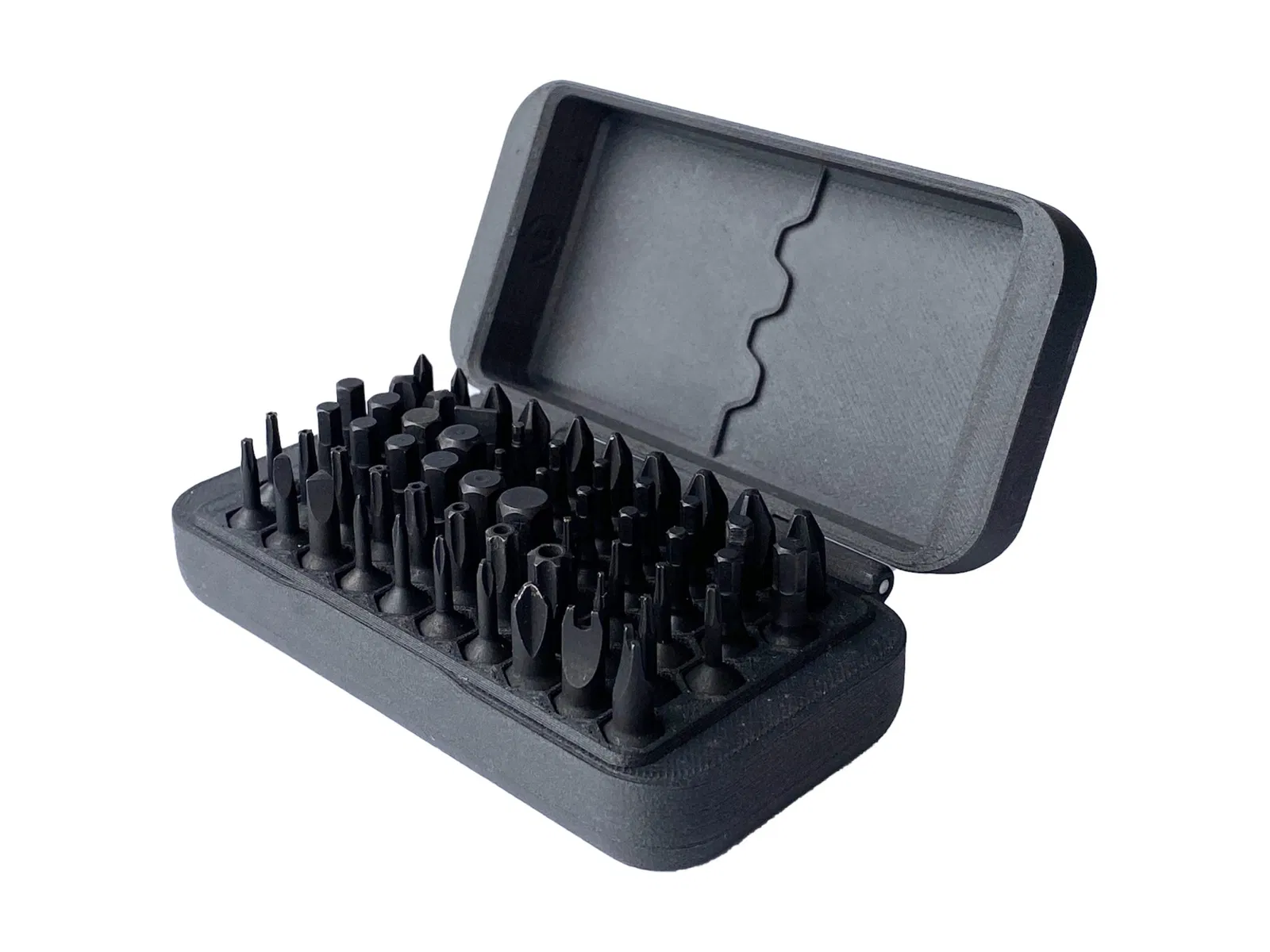

Tôi muốn thiết kế này thật nhỏ gọn và đầy đủ tính năng. Mỗi đầu vít được giữ cố định bằng một nam châm tùy chọn ở dưới, và chính hộp được giữ kín bằng nam châm ở hai bên, tất cả đều được nhúng vào mô hình trong quá trình in. Phần trên của hộp cũng có thể được sử dụng như một khay chứa linh kiện hai ngăn. Tôi thậm chí đã thiết kế một vách ngăn để đặt giữa các đầu vít khi hộp được đóng lại, nhằm giữ mọi thứ thật gọn gàng.

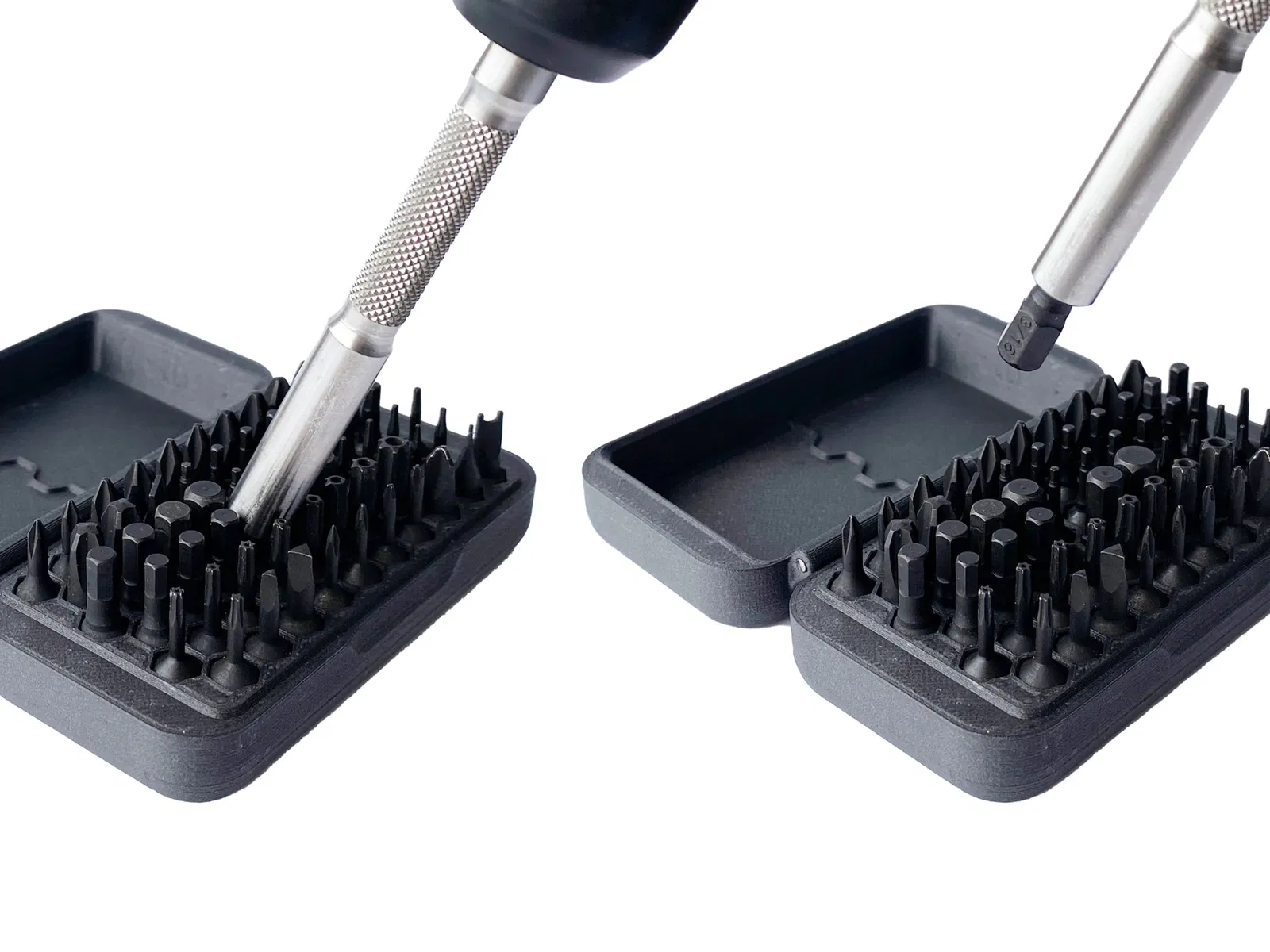

Bạn có thể nghĩ rằng các đầu vít quá gần nhau để có thể đưa ngón tay vào và lấy được đầu vít mong muốn, và bạn đúng (trừ khi bạn có ngón tay nhỏ). Đây là một tính năng, không phải lỗi! Để lấy một đầu vít ra, bạn thực sự sử dụng tua vít… nam châm bên trong trục mạnh hơn lực từ tính giữ đầu vít trong hộp (nếu bạn chọn thêm nam châm), và do đó có thể dễ dàng lấy đầu vít ra khỏi hộp.

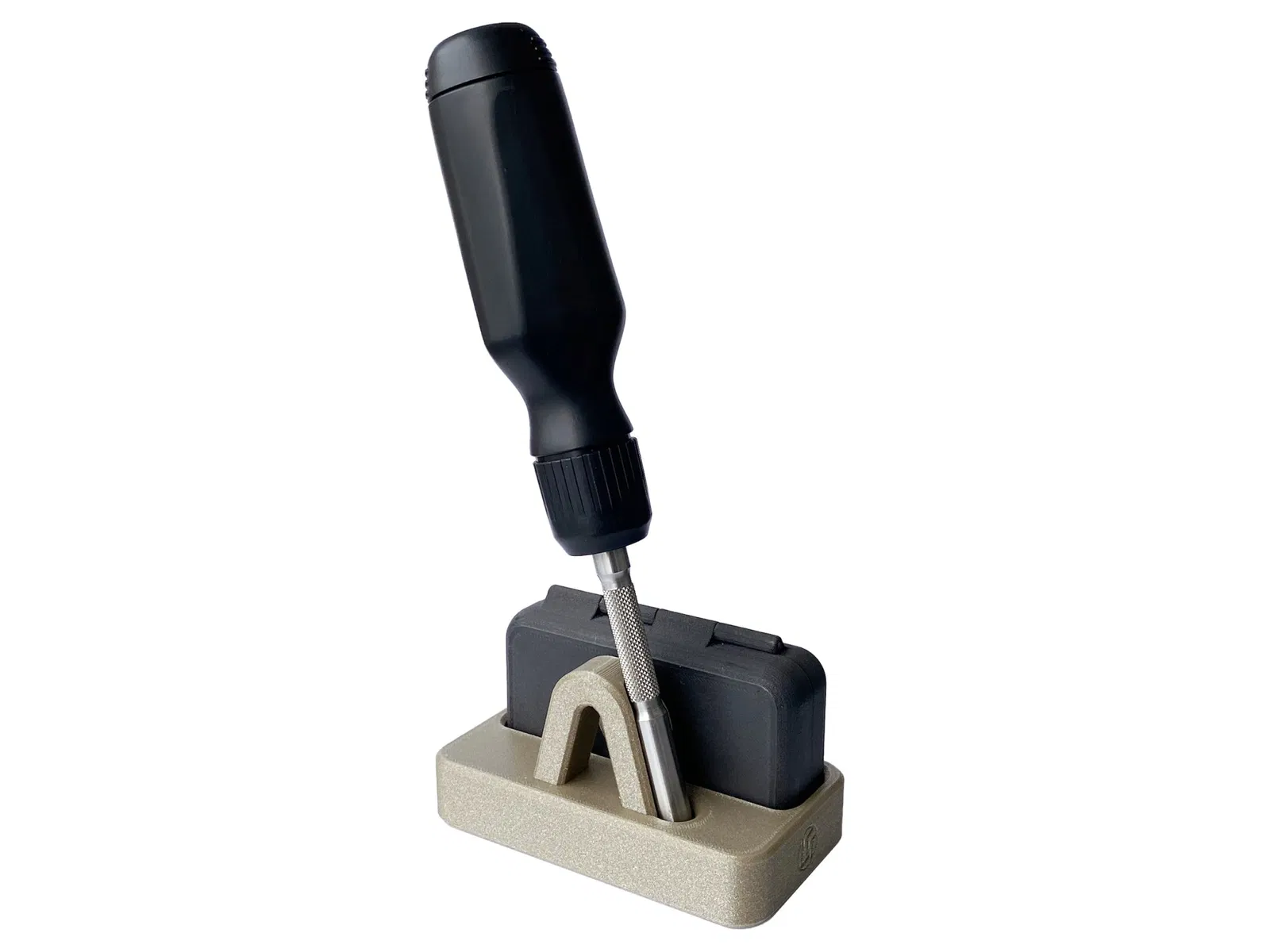

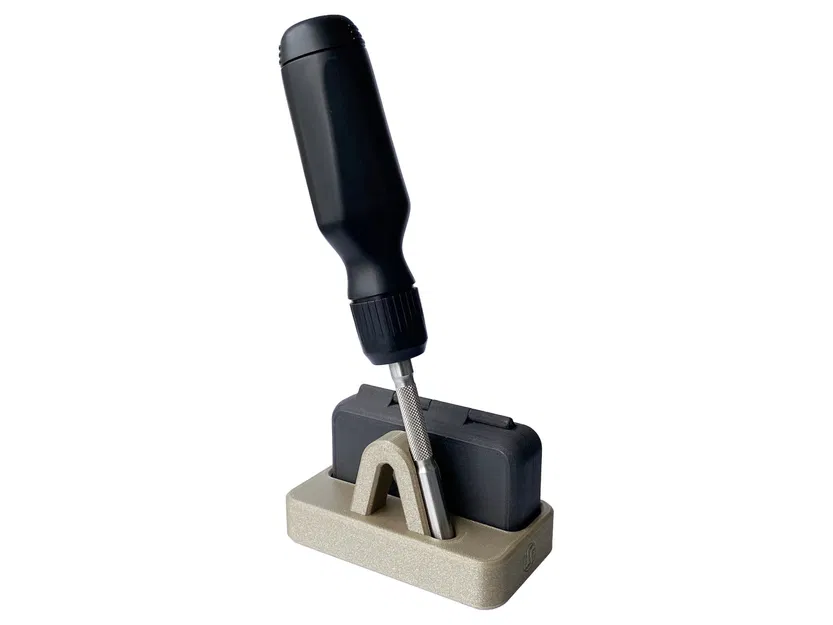

Như một phần thưởng, tôi cũng đã bao gồm mô hình cho giá mà tôi thiết kế để trưng bày cả tua vít LTT, cũng như hộp Quick Bits.

Vật liệu bổ sung cần thiết:

• Thanh thép không gỉ (2mm): amazon.ca/gp/product/B0B4QZ7RZ5/ [Cần 1 miếng, cắt thành 75mm.]
• Tùy chọn - Nam châm tròn (5mm x 5mm): amazon.ca/gp/product/B07JNT512N/ [Cần 72 nam châm. Kích thước thực tế gần với 4.7mm chiều cao, và các mô hình được thiết kế theo kích thước đó.]

Thông tin 3MF và G-code [QUAN TRỌNG]:

• Cả tệp 3MF và G-code đều đã được chuẩn bị cho phiên bản từ tính trên máy in Prusa i3 MK3S+.
  • Máy in sẽ tạm dừng tự động ở 2 độ cao khác nhau để cho phép bạn chèn các nam châm trong quá trình in. Khi chèn các nam châm vào các bên của vỏ trên và dưới, điều quan trọng là sự phân cực của các nam châm phải đúng để các nam châm hút vào nhau khi đóng vỏ, nếu không chúng sẽ bị đẩy ra. Nếu bạn làm sai điều này, bạn sẽ phải in lại phần trên của vỏ sau này.
• Những tệp này cũng được chuẩn bị theo cách để logo LTT có màu khác với máy in một màu (một đầu đùn/công cụ, không có nâng cấp đa vật liệu (MMU)).
  • Khi in, hãy bắt đầu với màu chính của bạn, sau đó máy in sẽ tự động yêu cầu bạn thay đổi sợi nhựa vào thời điểm thích hợp. Nó sẽ in logo bằng sợi nhựa mới được chèn vào cho lớp đầu tiên và lớp thứ hai. Cuối cùng, nó sẽ yêu cầu bạn thay đổi sợi nhựa trở lại màu ban đầu.

Các bước xử lý sau:

• Bước xử lý sau duy nhất bạn cần làm là thêm thanh thép không gỉ tròn 2mm, cắt thành 75mm, vào các lỗ bản lề. Chỉ cần chèn nó vào một đầu trong khi vỏ đã đóng (để các lỗ được căn chỉnh). Nó nên vừa khít và không rơi ra ngoài.
• Điền đầy tất cả các bộ phận của bạn và tận hưởng!
