Mô hình Gridfinity bằng OpenSCAD

Đây là bản tái tạo hệ thống gridfinity siêu đỉnh của Zack Freedman bằng OpenSCAD, dành cho cả người dùng OpenSCAD có kinh nghiệm muốn tùy chỉnh thêm tính năng, và cả người dùng OpenSCAD ít kinh nghiệm hơn để tùy chỉnh qua các tùy chọn trong customizer.

Các kích thước liên quan đến độ khớp được thiết kế để khớp chính xác với thiết kế gốc của Zack.

Các tùy chọn cho hộp:

• Lỗ vặn ốc tùy chọn, hoặc có thể chỉ định độ dài khác nhau
• Túi nam châm tùy chọn, hoặc có thể chỉ định đường kính khác nhau
• Độ dày thành và độ dày đáy có thể chọn bởi người dùng
• Tạo một khối đầy để làm điểm bắt đầu tạo các mô hình khác (tương tự như ở đây)

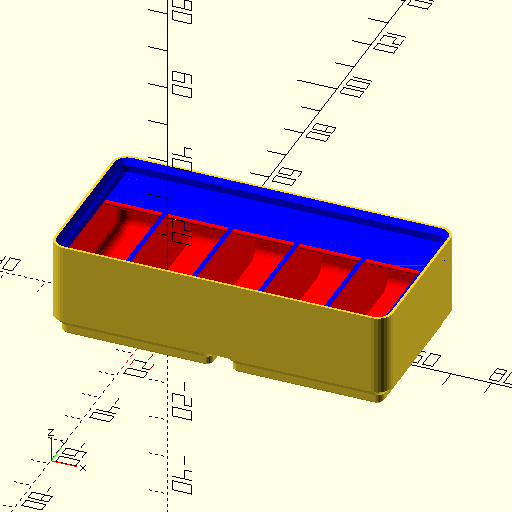

• Bất kỳ số lượng phân chia nào dọc theo trục X (chỉ triển khai phân chia trục X và chỉ các phân chia cách đều)

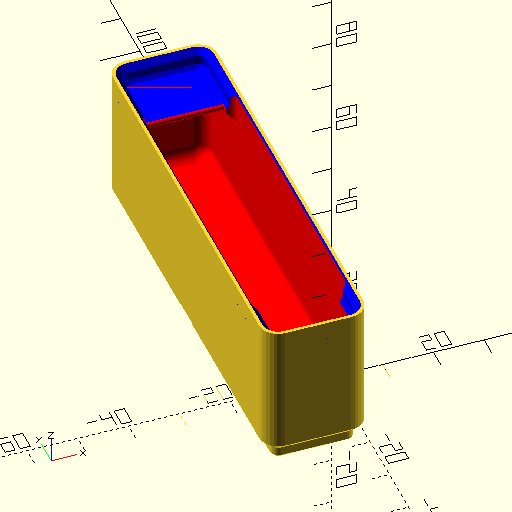

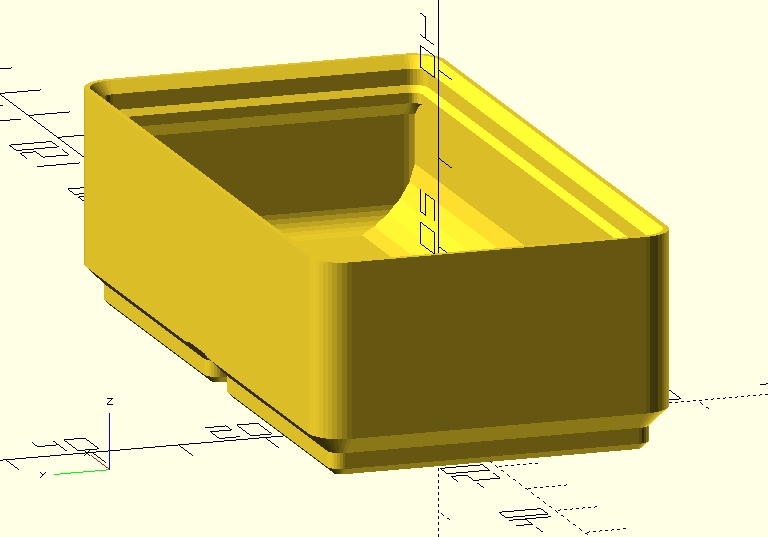

• Cần gạt để lấy các bộ phận nhỏ ra, có sẵn dưới dạng tùy chọn
• Tính năng nhãn có sẵn dưới dạng tùy chọn
• Tính năng nhãn có thể bao phủ toàn bộ chiều dài X hoặc chỉ một phần

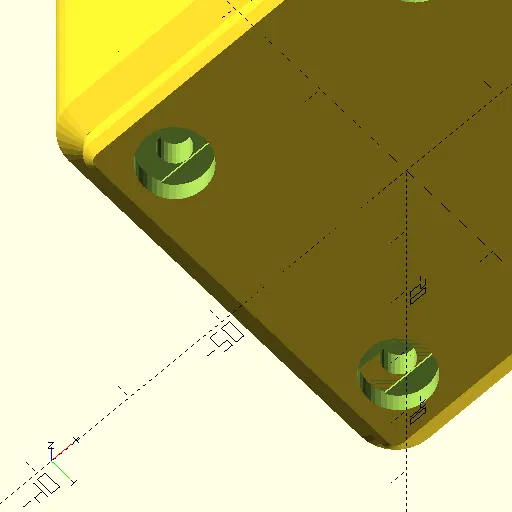

• Tùy chọn lỗ nam châm/vặn ốc có thể có phần nhô ra có thể in được (nếu cả lỗ vặn ốc và túi nam châm đều được sử dụng) (tương tự như ở đây)

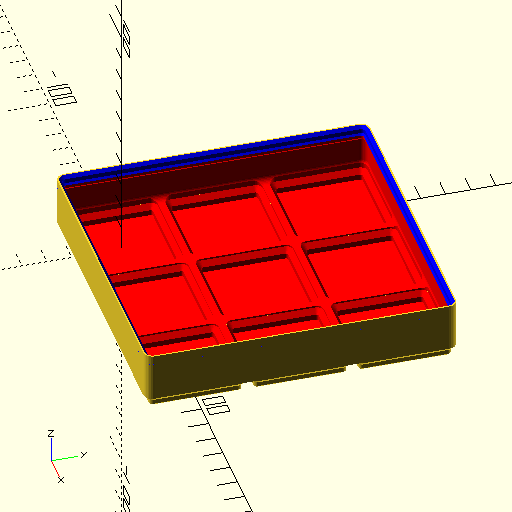

• Tùy chọn cho đáy tiết kiệm vật liệu, không phẳng mà tiết kiệm vật liệu/thời gian (tương tự như ở đây)
• Hỗ trợ các hộp có chiều rộng phân số (0.5 đơn vị) (tương tự như ở đây)
• Tùy chọn loại bỏ vành trong (cảm ơn MakerMe đã góp ý)

Một số mô hình khác cũng được bao gồm và cũng có tính tham số. Không phải tất cả chúng sẽ thú vị đối với hầu hết mọi người. Một số là các cấu trúc cho mục đích cá nhân của tôi.

• Các tùy chọn đế Gridfinity

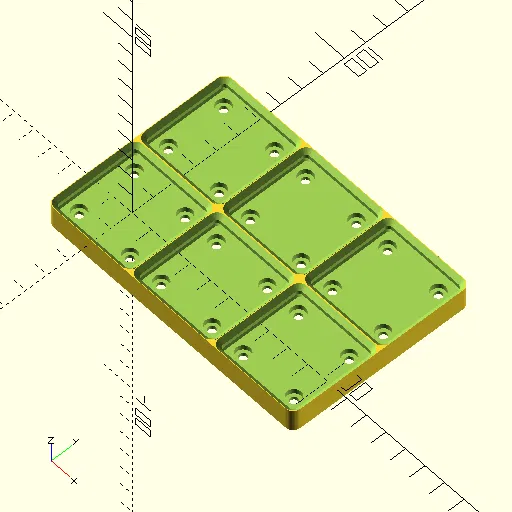

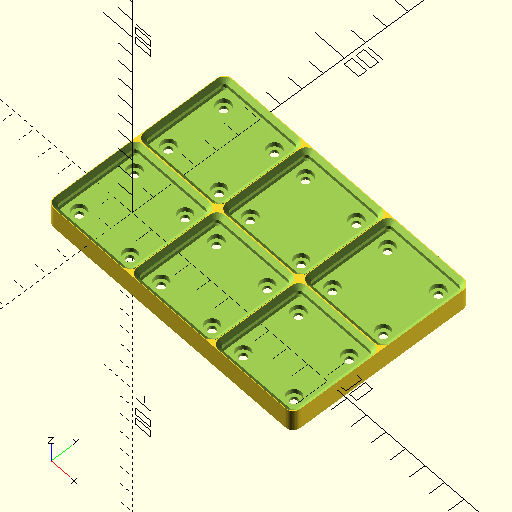

  • Đế (chỉ khung)

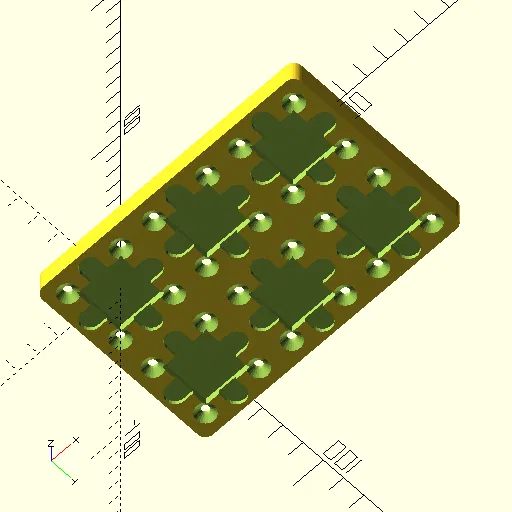

  • Đế có trọng lượng bao gồm không gian cho vật nặng và/hoặc ốc vít hoặc nam châm

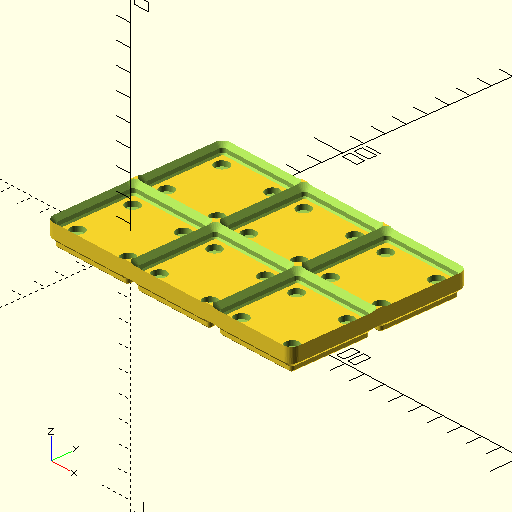

  • Kết hợp nắp/đế có thể xếp chồng lên trên các hộp và cung cấp đế để xếp chồng lên (ví dụ: để xếp chồng một hộp 1x1 lên trên hộp 3x3)
• Giá đỡ keo dạng thỏi
• Giá đỡ ổ cắm
• Đế Gridfinity cho Flsun Q5
• Ngăn kéo đựng dao kéo

Các tệp STL đi kèm chủ yếu là các ví dụ. Có quá nhiều sự kết hợp, và tôi không muốn gửi quá nhiều tệp. Nói cách khác, tôi mong bạn sẽ sử dụng các mô hình OpenSCAD để tạo ra các kích thước bạn muốn.

Để theo dõi công việc của mình, tôi cũng giữ cái này trên GitHub: https://github.com/vector76/gridfinity_openscad

Xin đặc biệt cảm ơn Zack Freedman, và các cộng tác viên trên GitHub đã bổ sung mô hình và đưa ra nhận xét!
