Template Gridfinity (chỉnh sửa cho lỗ giữa không khí)

Đây là template Gridfinity của Zack Freedman, với một chút chỉnh sửa nhỏ để có thể in các lỗ ở giữa không khí mà không cần hỗ trợ.

Nếu bạn chưa biết Gridfinity là gì, hãy xem video gốc của Zack, thiết kế gốc của anh ấy trên thangs và thông số kỹ thuật không chính thức này.

Thiết kế gốc có các lỗ nhỏ, mà thông thường sẽ in lơ lửng giữa không trung và gây ra một chút rắc rối.

Các giải pháp thông thường là:

• Thay đổi cài đặt slicer để in các đường bao ngoài trước
• Bịt lỗ nhỏ bằng một lớp duy nhất, để vẫn có thể đục mở sau này
• Bịt kín toàn bộ lỗ, ai mà dùng nó làm gì?
• In với hỗ trợ (supports)

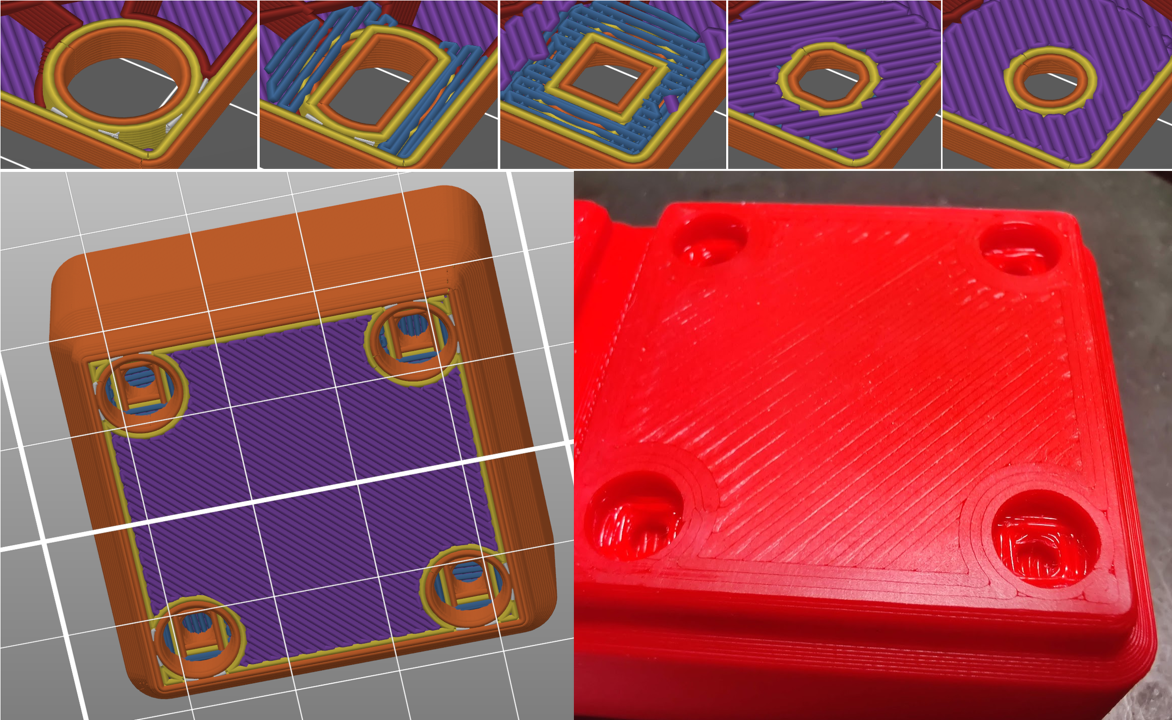

Trong tất cả các tùy chọn trên, giải pháp dùng một lớp duy nhất có lẽ là tôi thích nhất. Tuy nhiên, template được cung cấp ở đây bổ sung thêm một giải pháp khác, cho phép in các lỗ ở giữa không khí mà không cần thay đổi bất kỳ cài đặt nào.

Kỹ thuật này được mô tả trong Greg's 3D Maker Cheatsheet, và tôi khuyên bạn nên đọc nó để biết thêm chi tiết.

Bao gồm một mô hình mẫu, bạn có thể in để xem nó hoạt động trong thực tế như thế nào.

Quan trọng nhất là file Fusion360 archive, bạn có thể dùng nó làm template để tạo ra các module tương thích với Gridfinity.

Lỗ giữa không khí từ những người khác

Có những giải pháp dựa trên Gridfinity khác cũng tích hợp kỹ thuật tương tự này.

• Gridfinity Base Template với Lỗ Cải Tiến (Và Khe Trọng Lượng - nếu bạn muốn) Thiết kế này bao gồm một mô hình đế có thể lắp vào các mô hình Gridfinity hiện có
• Gridfinity Xây Dựng Lại trong OpenSCAD Triển khai OpenSCAD này của tiêu chuẩn Gridfinity, cũng bao gồm hỗ trợ cho các lỗ ở giữa không khí
