Giá đỡ mặt trước cho màn hình LCD SV06

Phần cứng cần thiết

• 2 con ốc M4, dài 16mm hoặc hơn
• (tùy chọn) 2 con đai ốc ren nhiệt M4, chỉ cần thiết cho phiên bản có đai ốc ren nhiệt

Cài đặt in

• Không cần support (vật liệu hỗ trợ)

Bước 1

Tháo màn hình ra và rút dây cáp. Tháo hai cái ngàm nhỏ đang giữ màn hình.

Bước 2 (tùy chọn)

Bỏ qua đến Bước 3 nếu bạn đã in phiên bản lỗ ốc.

Nếu bạn đã in phiên bản đai ốc ren nhiệt, hãy lắp các đai ốc vào, đảm bảo chúng nằm phẳng với bề mặt ở phía bên trong.

Bước 3

Vặn các ngàm màn hình từ Bước 2 vào cánh trái của bộ phận đã in.

Bước 4

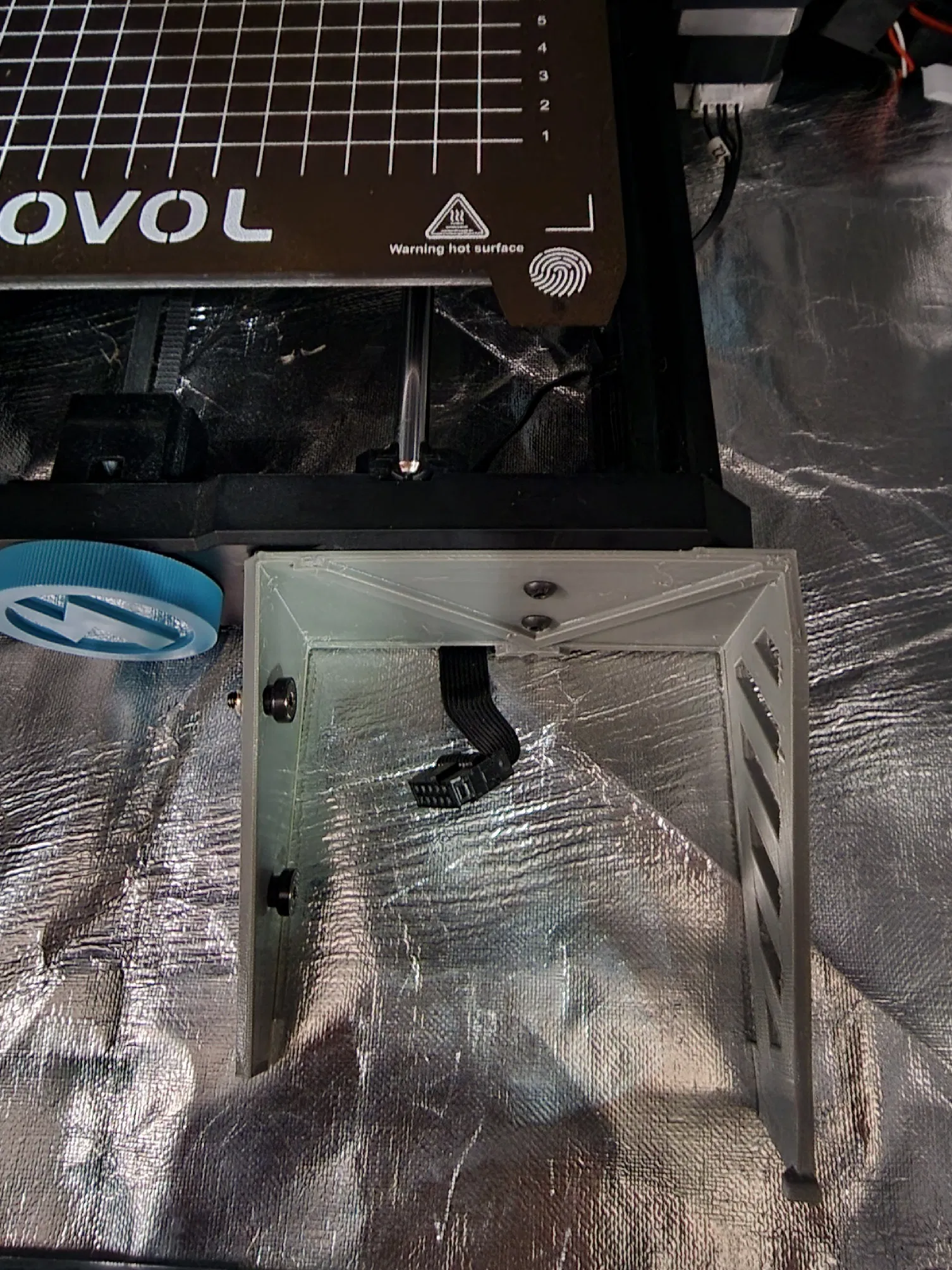

Tháo hai con ốc bên cạnh núm chỉnh trục Y, và lắp bộ phận đã in vào bằng ốc M4x16 hoặc dài hơn.

Bước 5

Luồn dây cáp màn hình LCD xuống phía trước máy in, qua phần khoét trên bộ phận đã in, sau đó kết nối nó với màn hình (cắm vào cổng EXP3).

Bước 6

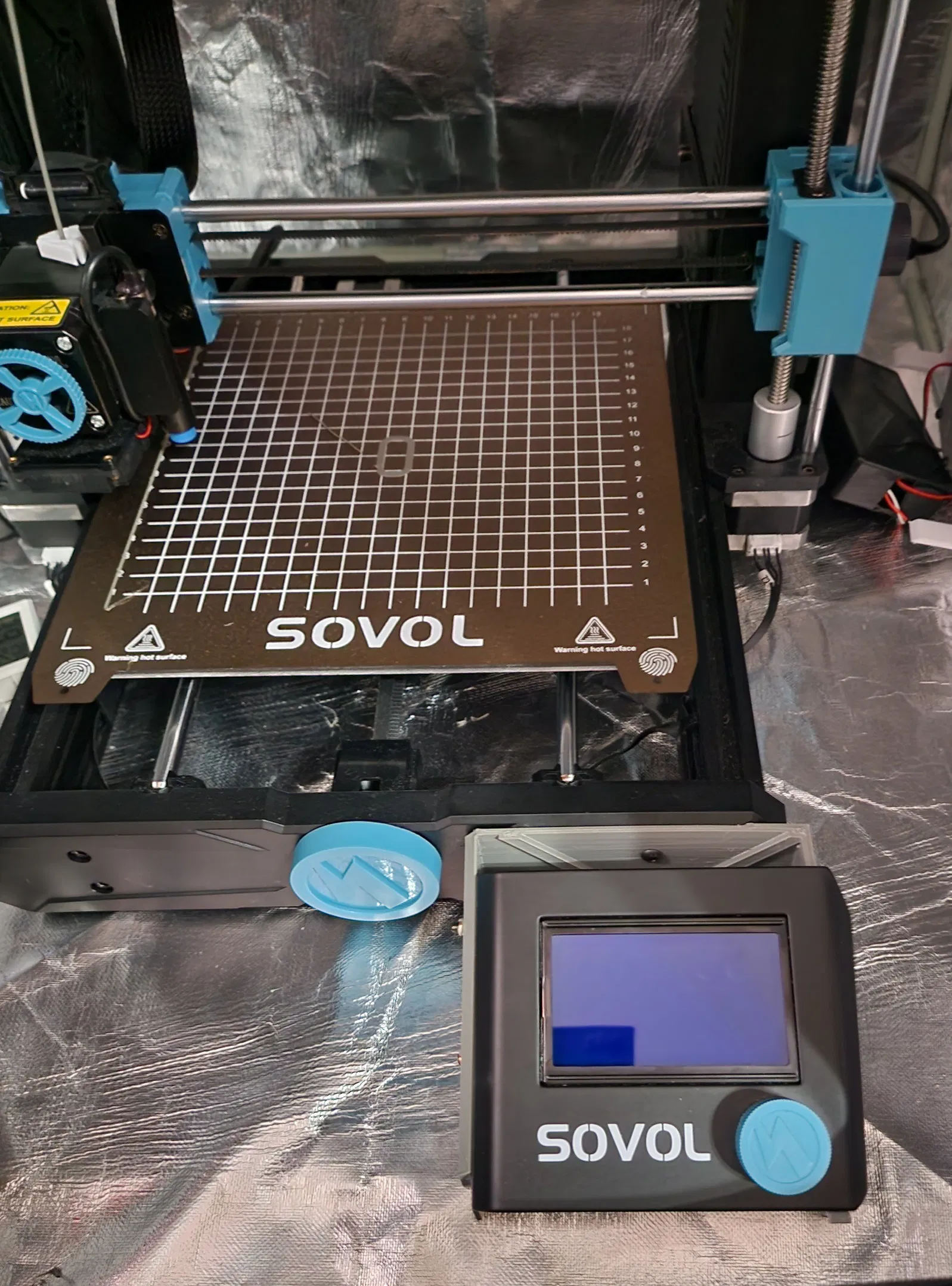

Lắp màn hình bằng cách căn chỉnh các ngàm với lỗ và trượt màn hình xuống. Cánh bên phải đặt dưới màn hình.
