Ngăn Kéo Tổ Chức Module (Phiên Bản Lớn)

Ngăn kéo của Andre Campos là cái tốt nhất mà tôi tìm được cho nhu cầu của mình. Tôi đã thử nhiều mẫu mã và luôn thất vọng về không gian cũng như độ ổn định, nhưng thiết kế của anh ấy tốt hơn nhiều.

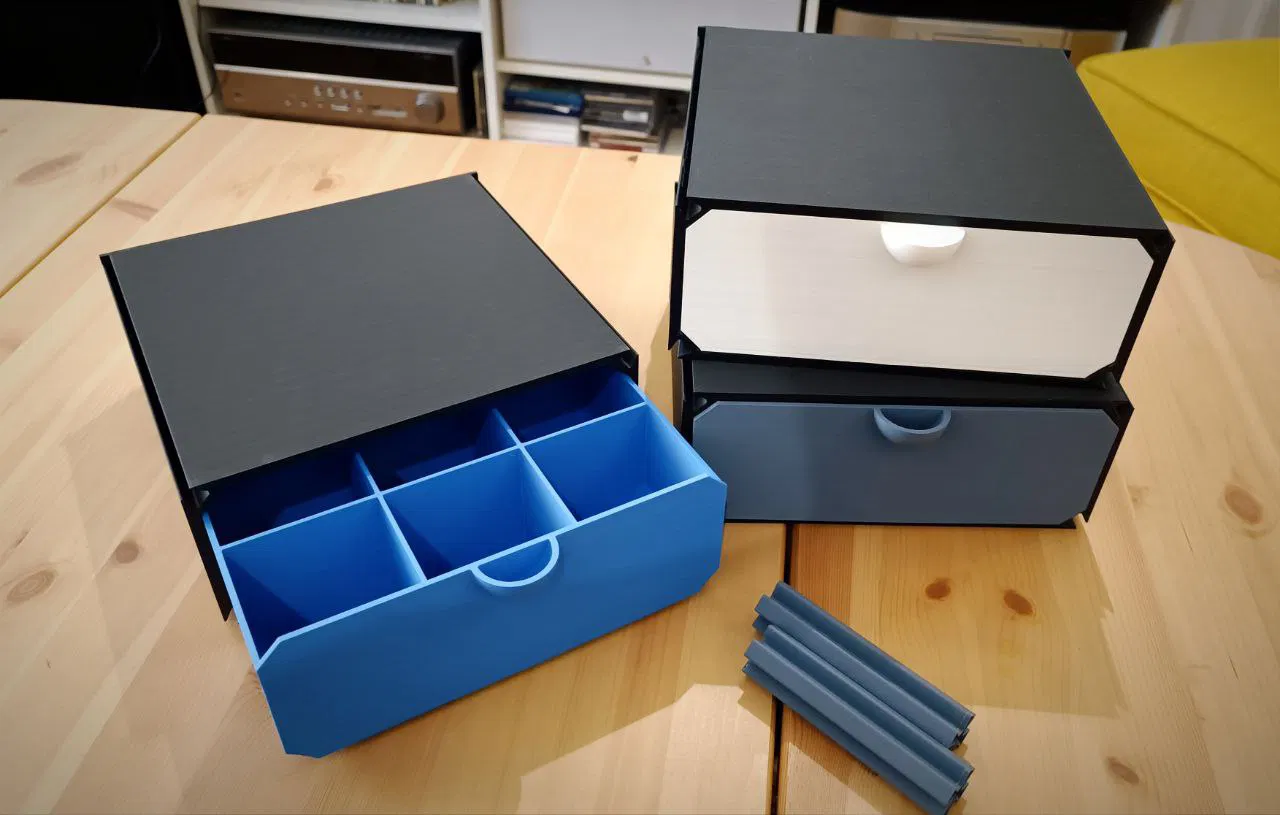

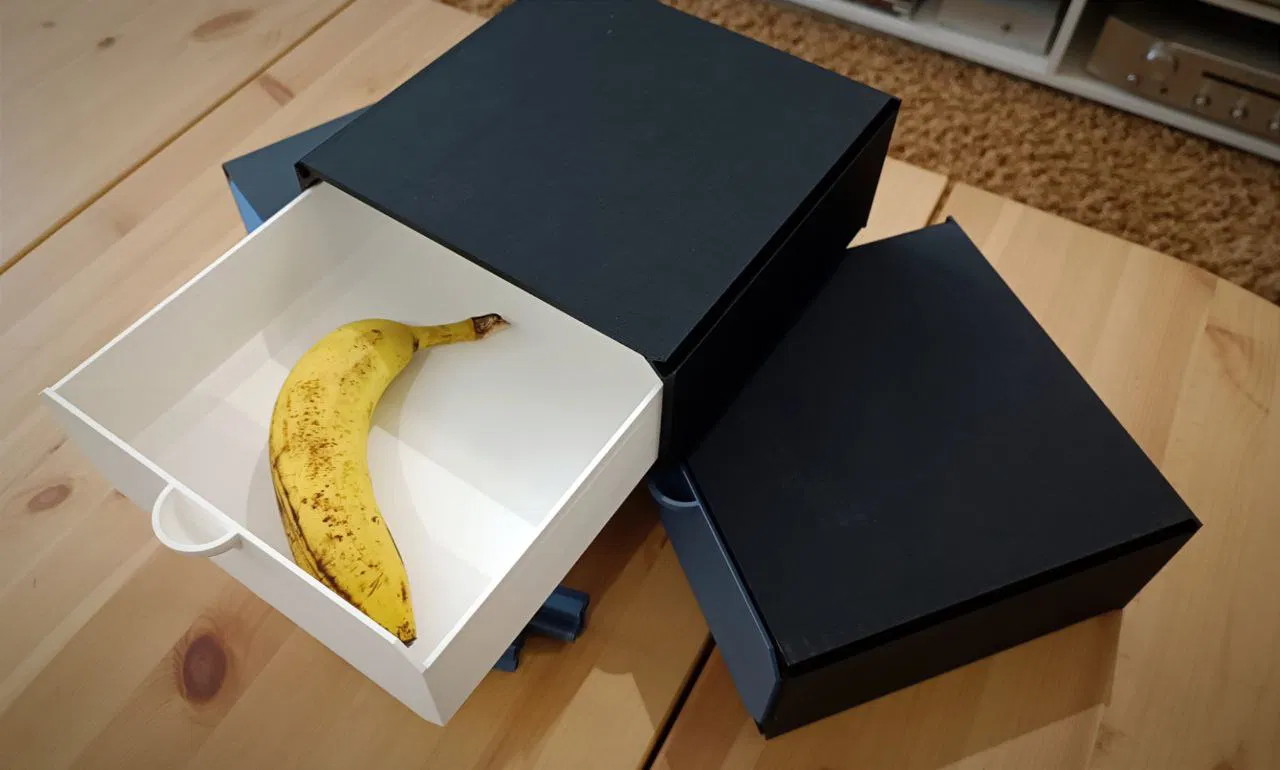

Đơn giản là phóng to vượt quá một tỷ lệ nhất định sẽ gây ra vấn đề do sai số dung sai của ngăn kéo và các khớp nối bị thay đổi theo tỷ lệ. Để đáp ứng yêu cầu về kích thước của tôi, tôi đã phóng to ngăn kéo thêm 4 cm về chiều rộng và chiều sâu, và thêm 2 cm về chiều cao. Phiên bản phóng to này tất nhiên cũng phù hợp để phóng to thêm trong slicer và có thể được sử dụng cho ngăn kéo 20 cm (125%, xem ảnh) và thậm chí lớn hơn đáng kể. Độ ổn định của mẫu gốc hoàn toàn phù hợp với các kích thước như vậy.

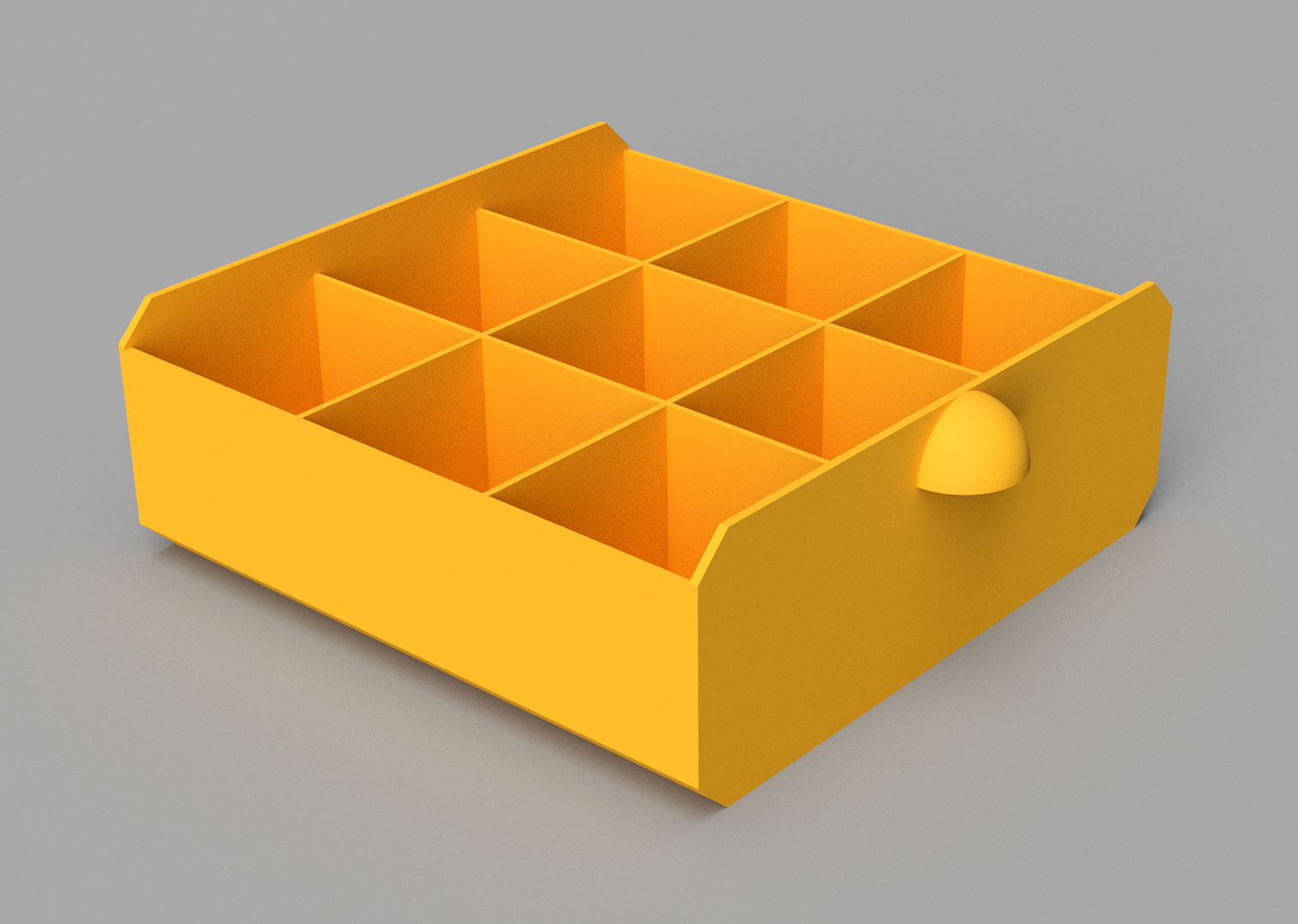

Tôi đã tối ưu hóa hình học của một số mẫu và thêm các ngăn kéo mới (1x2, 2x3, 3x2 và 4x4) và các biến thể có tay nắm ngược (cho môi trường bụi bẩn).

Kích thước:

100%

125%

150%

chiều rộng và sâu bên trong (ngăn kéo)

156 mm

195 mm

234 mm

chiều cao bên trong (ngăn kéo, hai bên)

48 mm

60 mm

72 mm

chiều cao bên trong (ngăn kéo, tối đa)

58 mm

72 mm

87 mm

chiều sâu bên ngoài (vỏ)

162 mm

202 mm

243 mm

chiều rộng bên ngoài (vỏ)

168 mm

210 mm

252 mm

chiều cao bên ngoài (vỏ)

68 mm

85 mm

102 mm

In ngăn kéo với đáy phẳng trên bàn in. Tôi luôn in một lớp support mỏng bên dưới tay nắm. Các khớp nối 2 chiều, 3 chiều và 4 chiều nên được in đứng trên bàn in. Đảm bảo chúng đứng trên phần đáy phẳng và sử dụng một lớp brim nhỏ. Các góc có thể được in phẳng trên bàn in.

Tôi khuyên dùng đầu phun 0.4mm và chiều cao lớp 0.2 mm (có lẽ 0.3mm với đầu phun 0.6mm cũng hoạt động tốt trên máy in của bạn). Tôi đã in ngăn kéo của mình ở mức 125%. Tôi đã sử dụng 2 lớp chu vi và 5% infill. Kết quả là ngăn kéo và vỏ chắc chắn - đối với ngăn kéo lớn hơn hoặc tải nặng hơn, tôi khuyên dùng nhiều infill hơn, và nếu bạn muốn > 140%, hãy dùng nhiều infill hơn và 3+ lớp chu vi.

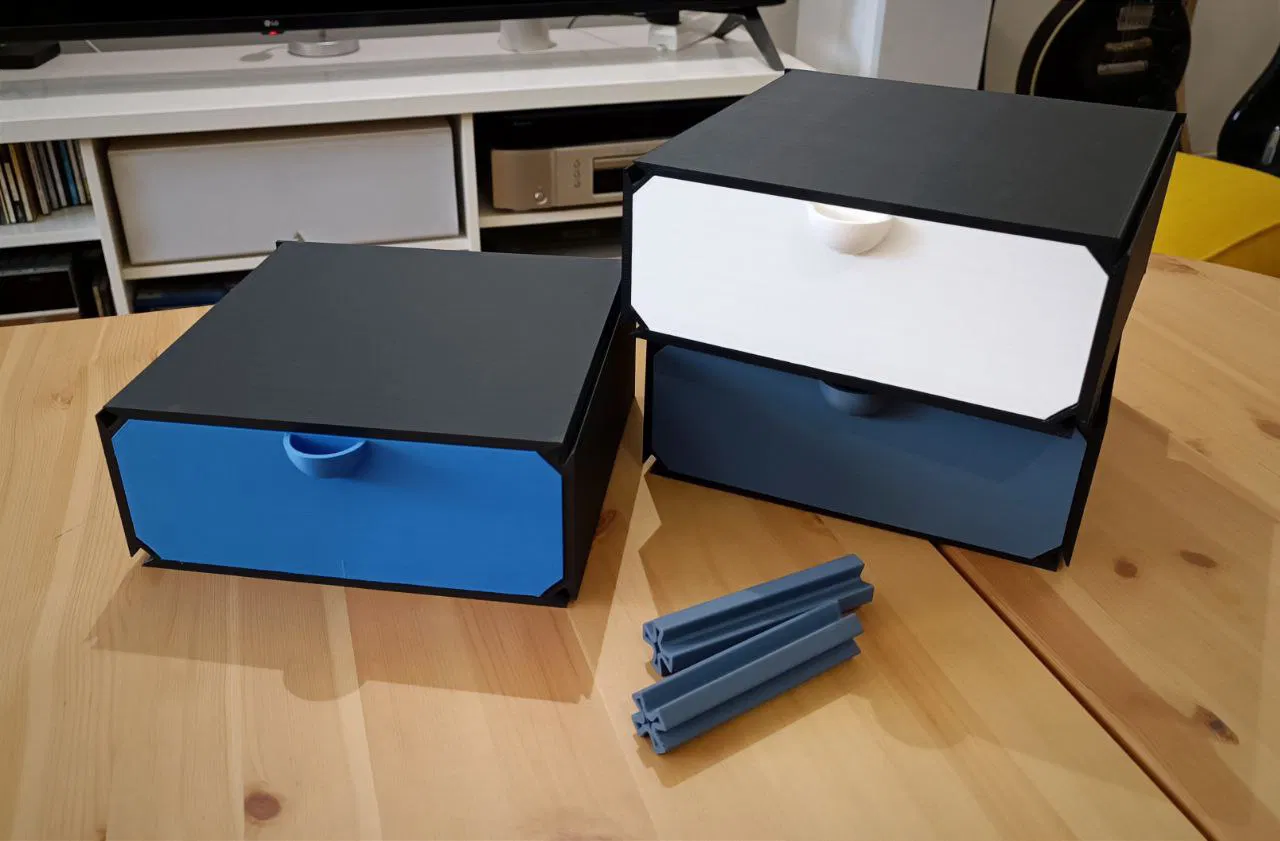

Đối với mỗi kết nối cạnh, cần 2 khớp nối.

Các ngăn kéo trong thư mục “Handle 1” và “Handle 2” khác nhau ở - tay nắm ;)

Bạn có thể kiểm soát độ bền của đáy ngăn kéo bằng số lượng lớp đáy và lớp trên. Tôi đã in các ngăn kéo lớn hơn với 3 lớp đáy và - vì lý do thẩm mỹ, để che phủ infill tốt nhất có thể - với 4 lớp trên. Nếu chất lượng lớp trên của đáy ngăn kéo không phải là tiêu chí quan trọng đối với bạn, bạn có thể chỉ in 3 lớp trên. Một lần nữa, đối với ngăn kéo lớn hơn hoặc tải nặng hơn, bạn có thể muốn thêm một lớp chu vi/lớp.
