Đầu in Ender 3 cho Sherpa Micro, MGN12C và CR Touch

CẬP NHẬT NHANH

Tôi đã đo ngàm chặn đầu X nguyên bản, và nó nông hơn nhiều so với cái tôi đang dùng, nhưng tôi tin rằng nó có thể quá nông để không bị vướng ray tuyến tính và chạm vào xe trượt. Tôi đã gọt bớt khoảng 2mm cái tôi đang dùng, và giờ nó không chạm quạt và ngàm CRtouch, đồng thời nó chạm được vào xe trượt, vì vậy tôi đã loại bỏ được bộ chặn đầu cuối của mình, và X-min của tôi giờ nằm cách mép bàn in 15mm, rất hoàn hảo cho mục đích sử dụng của tôi. Tôi cũng đang thử nghiệm một cấu hình ngàm 5015 hơi khác một chút để các bu lông không bị vướng Sherpa Micro. Tôi có thể đăng chúng lên khi nào chúng bớt xấu xí, nhưng vì tôi có thể sẽ sớm chuyển sang đầu dò Klicky, nên tôi có thể đợi và đăng bản remix khác khi nào tôi giải quyết xong vấn đề đó.

Tôi muốn tìm một thiết kế đầu in (toolhead) để sử dụng hotend Phaetus Rapido mới của mình, và quyết định thử cái này.

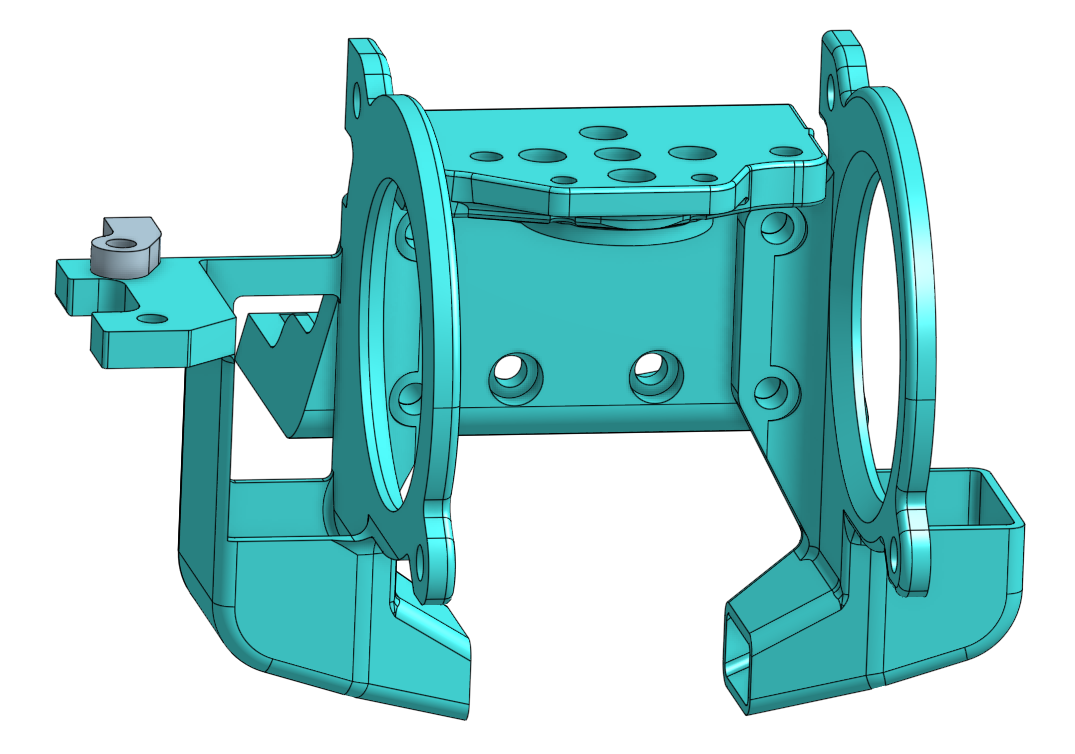

Thiết kế gốc dành cho xe trượt ray MGN12H, còn máy của tôi dùng loại C, nên tôi đã sửa các lỗ lắp cho vừa. Thay đổi ngàm BLtouch để phù hợp với CRtouch tôi đã có, và thay đổi các lỗ ngàm extruder để phù hợp với Sherpa Micro mà tôi đã in và lắp ráp.

Mọi thứ hoạt động tốt, ngoại trừ ngàm ABL, nó bị va chạm với bộ chặn đầu X/chắn pully X mà tôi đang có (không hiểu sao tôi hoàn toàn quên mất mình lấy mô hình đó ở đâu, và đã xóa mất STL, nhưng trông nó giống một bộ chắn cơ bản). Tôi chưa thử với bộ chắn gốc của Ender, và cũng chưa có thời gian đo cái tôi đang có với nó để xem liệu quay lại dùng bộ chắn gốc có khắc phục được vấn đề không. Thành thật mà nói, tôi hơi lười để đổi chúng, hoặc điều chỉnh vị trí ngàm để khắc phục vấn đề, vì vậy tôi đã chế một cái chặn nhỏ gắn bằng bu lông CRtouch phía sau. Nó chạm vào bộ chặn đầu cuối với khoảng 2mm dư. Điều này làm cho vị trí X-home của tôi lùi vào khoảng 6mm so với mép bàn in, điều này có thể hoặc có thể không phải là vấn đề lớn đối với bạn. Tôi có lẽ sẽ giải quyết các vấn đề này trong vài ngày tới. Đến lúc này, tôi đã đi quá xa rồi. Cứ làm cho đến cùng thôi lol

Tôi đang nghĩ đến việc thử đầu dò Euclid, hoặc Klicky sớm, vì vậy tôi có thể thêm một biến thể cho nó trong tương lai gần, cũng như khả năng thêm thiết lập chuỗi cáp kiểu Switchwire, và tôi có thể thêm chỗ cho một loại đèn LED để dễ nhìn thấy đầu phun của mình.

Xin khen ngợi Ofek256 cho thiết kế gốc. Nền tảng được suy nghĩ kỹ lưỡng, nhẹ nhưng cứng cáp. Việc chuyển từ Biqu H2 Revo w/ hệ thống M.A.D. sử dụng 3 quạt Noctua và CRtouch đã giúp tôi giảm trọng lượng từ hơn 400 gram xuống dưới 280 gram. Để so sánh thêm, chỉ riêng các bộ phận in của Voron Stealthburner đã nặng khoảng 275 gram trước khi thêm bất kỳ quạt, hotend, bánh răng extruder, ABL, hoặc bộ điều khiển nào.
