Sunlu T3 Frame Logo Maker

Tui muốn tìm một cách dễ dàng để tạo ra những logo đẹp cho khung máy in 3D của mình. Trước đây, tôi đã thử nhiều cách khác nhau để đạt được mục tiêu này, như tạo logo nổi hoặc cắt logo ra khỏi vật liệu in. Đây là một phương pháp mới mà tôi đang thử nghiệm.

Về cơ bản, thiết kế này gồm hai phần: một tấm nền trống để gắn vào rãnh V-slot của khung máy in 3D bằng nhôm và một khuôn stencil phủ lên tấm nền, che các cạnh, chỉ để lộ phần logo để khi xịt sơn sẽ tạo ra một logo sắc nét.

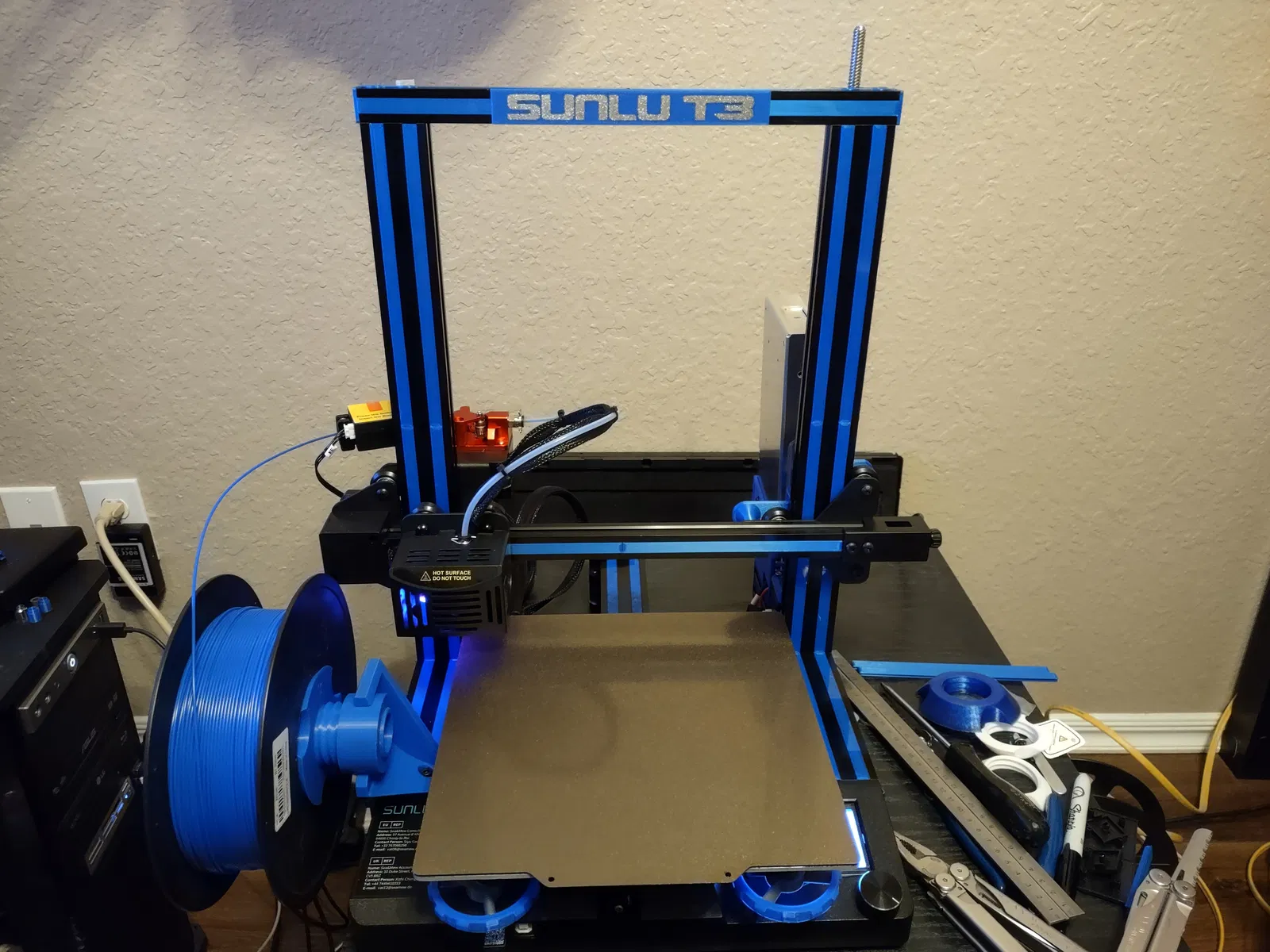

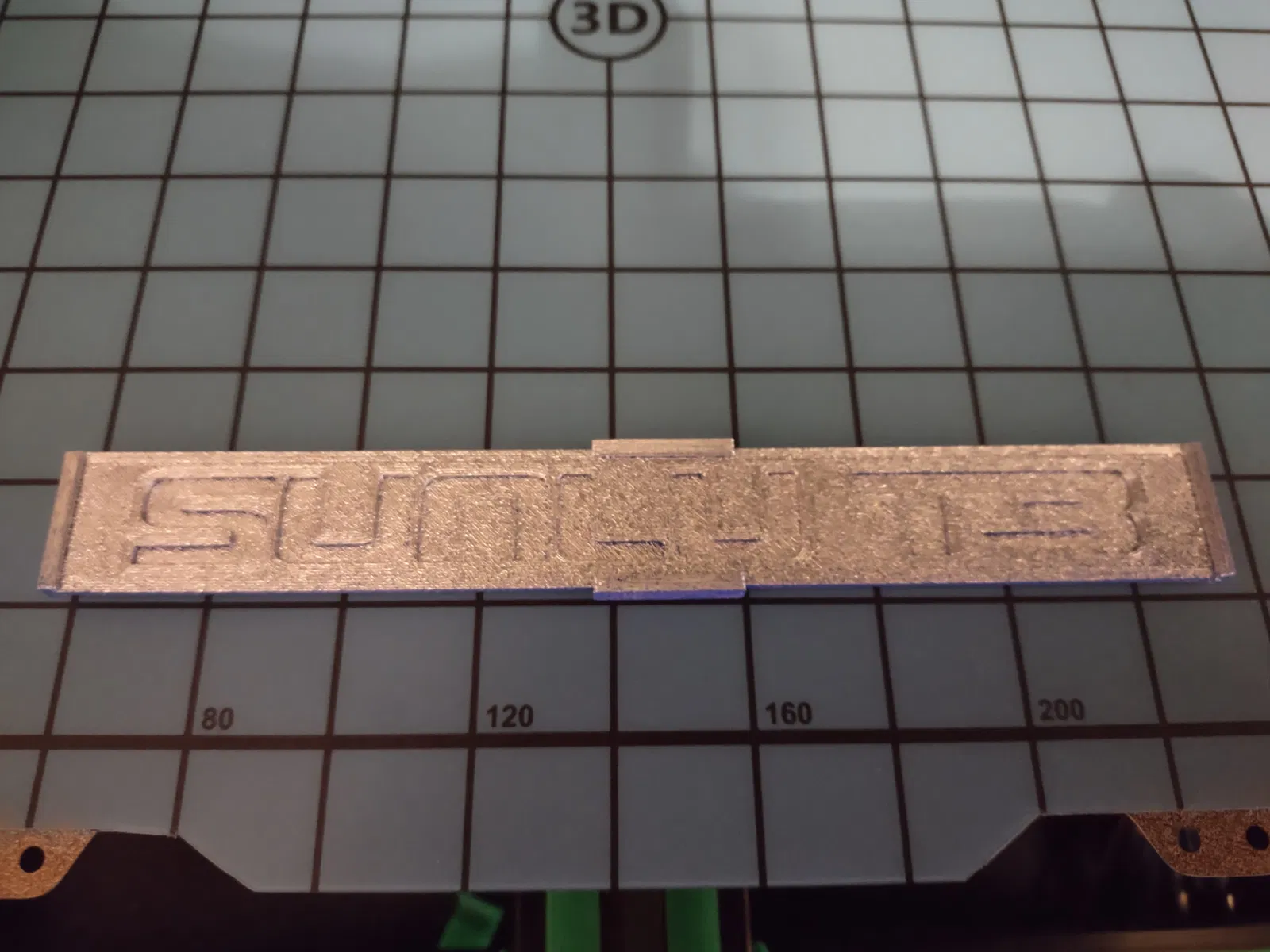

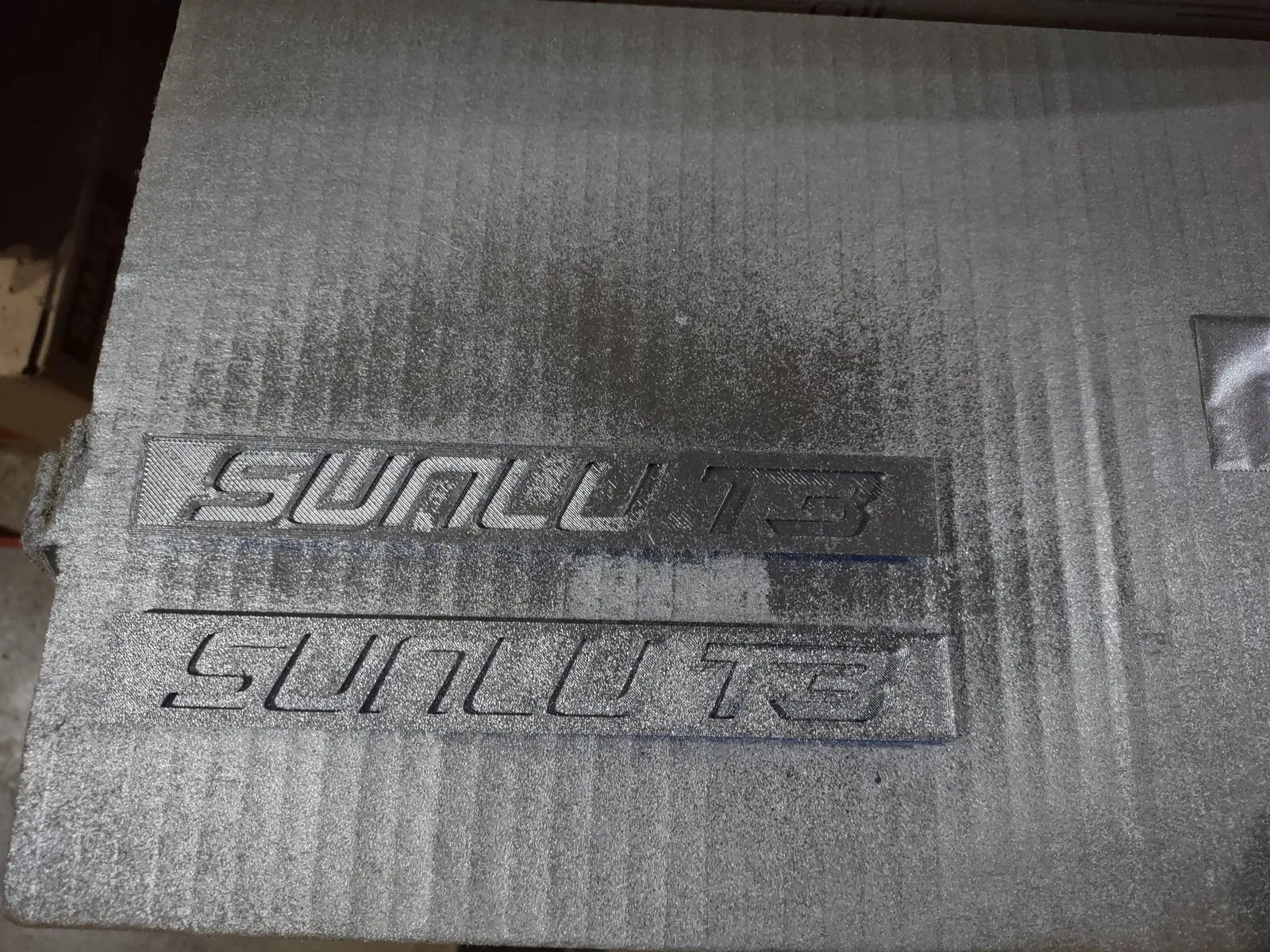

Tôi đã in thử bản đầu tiên trên cả mặt kính trơn và bề mặt PEI mờ. Tôi đã xịt cả hai cùng lúc và lắp cái tốt hơn trong số hai cái, đó là cái được in trên kính. Cả hai lần xịt đều không như tôi mong đợi, nhưng tôi nghĩ mình đã làm cho thiết kế ổn thỏa ở mức hợp lý.

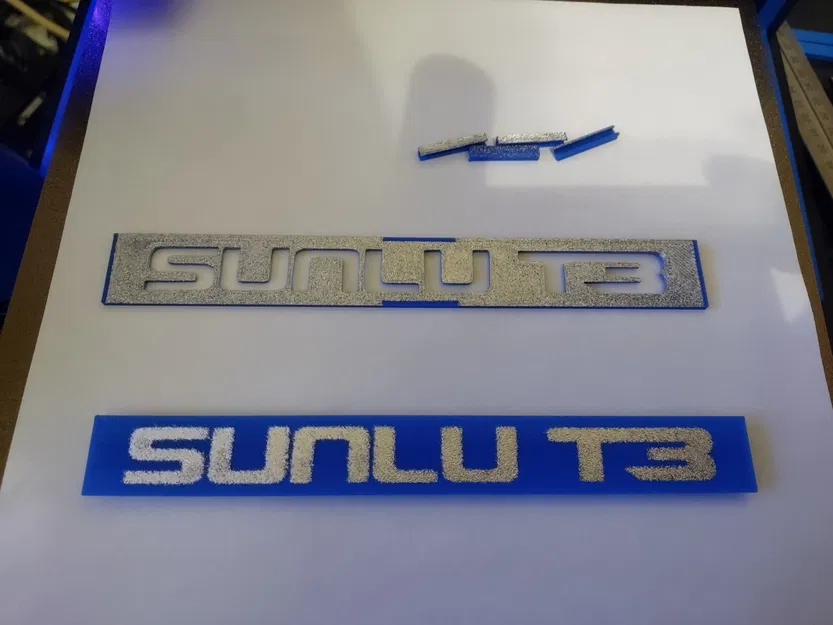

Sau vài ngày mày mò với T3, tôi quyết định không hài lòng với logo in nghiêng và tôi cũng nghĩ rằng mình đã làm cho chữ quá cao, không để lại đủ khoảng trống, đặc biệt là theo chiều dọc. Tôi đã gắn bộ phận mà tôi đã in phần nền trên kính, vì khuôn stencil cho bộ phận tôi in trên PEI sần đã bị dịch chuyển một chút khi tôi đang xịt. Tôi đã thêm một bộ phận nhỏ vào thiết kế này, “Stencil_To_Blank_Clip.stl”. Đó là một cái kẹp nhỏ để gắn chặt khuôn stencil vào tấm nền. Tôi in 4 cái và lắp một cái ở trên và dưới theo chiều ngang, và một cái ở trái và phải theo chiều dọc. Hy vọng điều đó sẽ dễ hiểu hơn khi nhìn vào hình ảnh.

Ba bộ phận của mô hình này tốt nhất nên được in theo định hướng trong các file STL, không cần lót brim hay hỗ trợ. Bộ phận kẹp cần được in 4 lần, mỗi lần cho một cạnh.

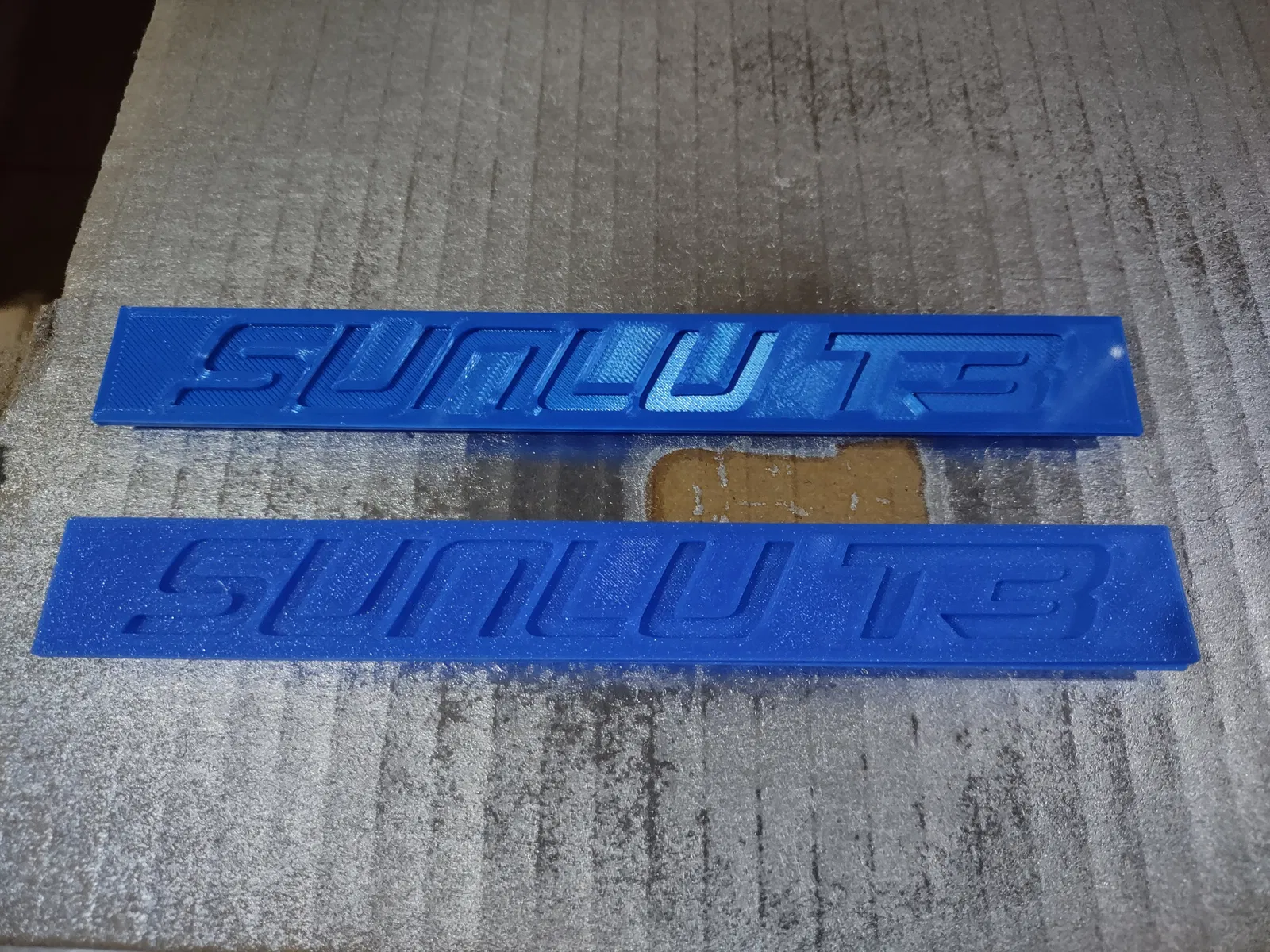

Tôi giữ lại bộ phận khuôn stencil gốc với chữ in nghiêng cao hơn và thêm khuôn stencil không in nghiêng là "V2". Phần nền không thay đổi, vì vậy hãy in và sử dụng phiên bản nào bạn thích, nếu có.

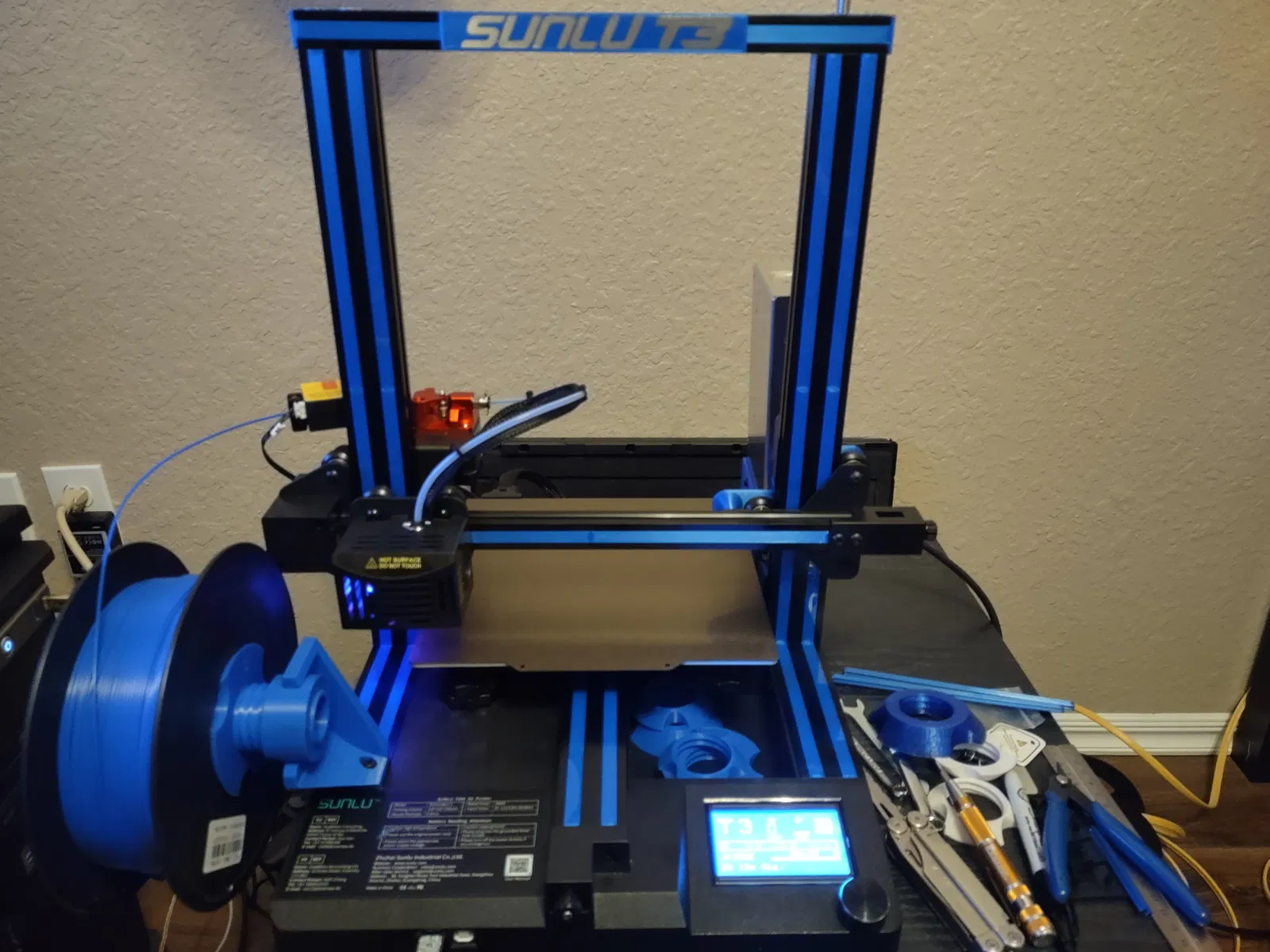

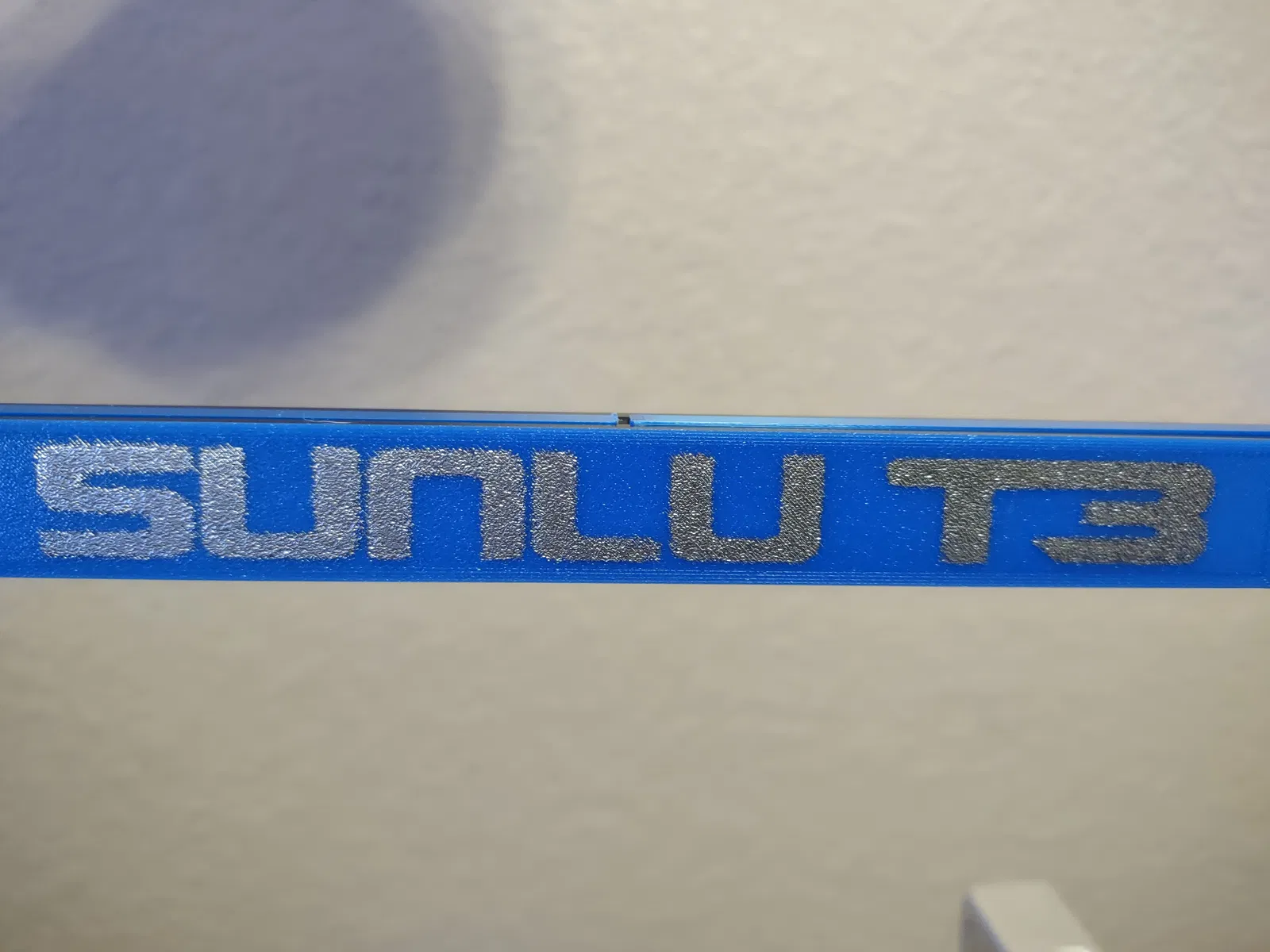

Tôi quyết định thích hiệu ứng của sơn bạc trên bộ phận mà tôi in trên tấm PEI sần, vì vậy tôi chỉ in phiên bản 2 một lần và lắp nó vào thay cho tấm nền tôi đã lắp trước đó.
