Bàn phím Macro 3x3 v.1 (Đang phát triển)

Bàn phím Macro 3x3

Xin lưu ý đây vẫn là bản đang trong quá trình phát triển, và thiết kế có thể thay đổi, tôi chưa in thử vỏ này để xác nhận kích thước.

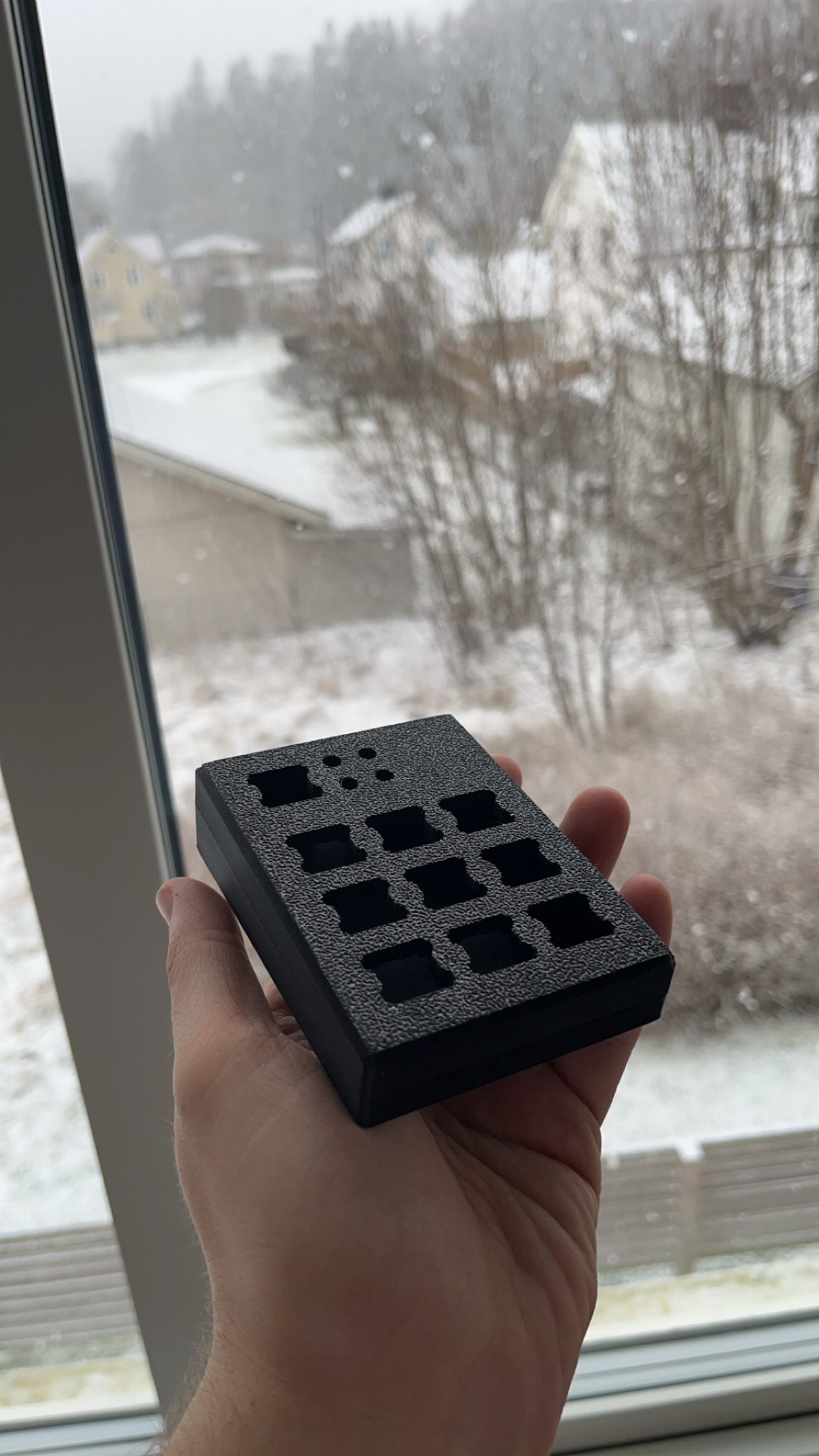

Vỏ dưới sẽ được thay đổi trong bản cập nhật sắp tới, vì bản in thử cho thấy phần sau của vỏ cấn vô MCU

Dự án này lấy cảm hứng từ Vỏ bàn phím Macro của TinyBoats* nhưng đã được chỉnh sửa để đảm bảo ôm sát các nút bấm mx-style.

Các tính năng của bàn phím macro này:

• Khe cắt USB cho Raspberry Pi Pico
• Các trụ nung cho Raspberry Pi Pico

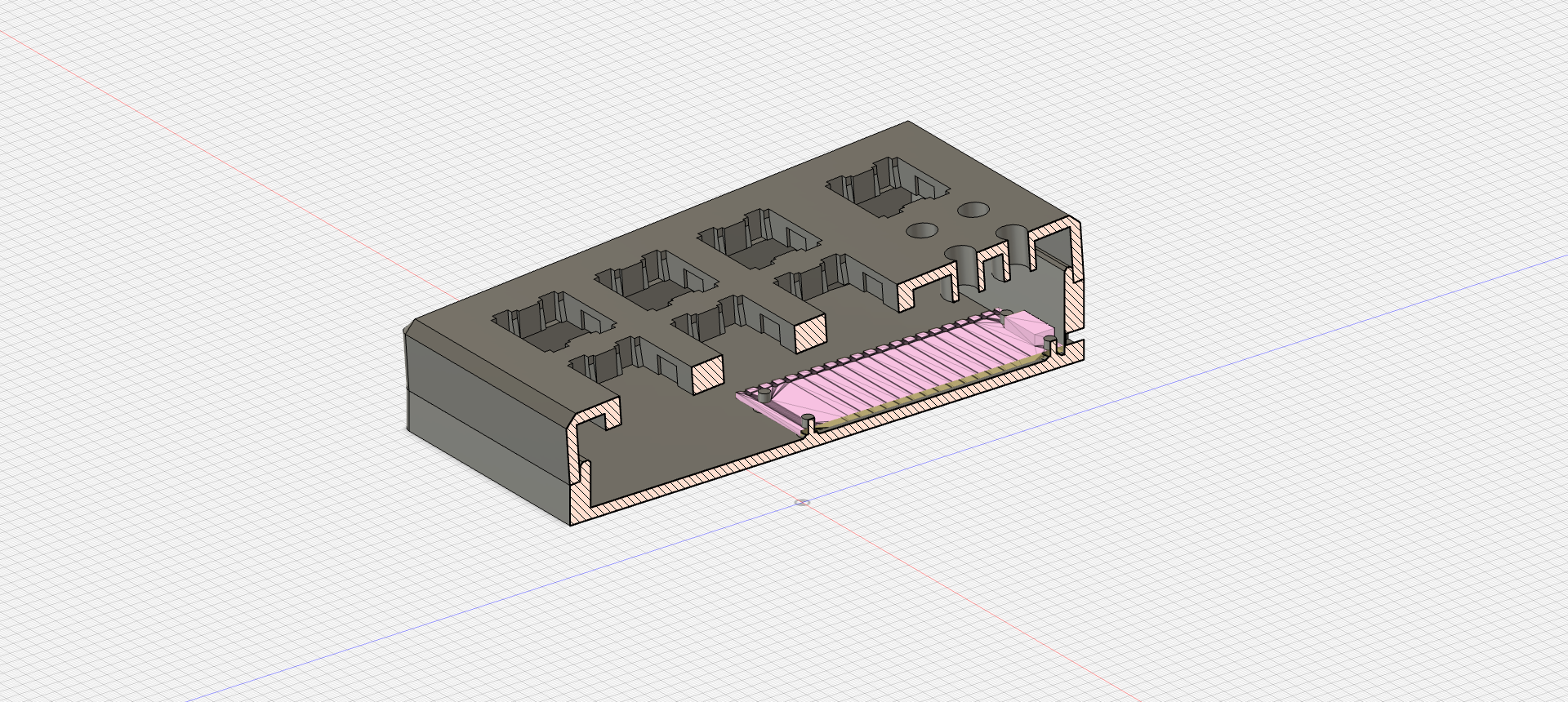

• Hỗ trợ tích hợp cho khe cắt USB (xem hình bên dưới)
• Hỗ trợ lên đến 16 lớp, tùy thuộc vào mã code đang sử dụng
  • 16 lớp x 9 nút, tương đương 144 nút

Cái này cơ bản là củ hành tây

Bắt được ý tưởng không? ;)

Bàn phím macro này về lý thuyết hỗ trợ lên đến 16 lớp, được báo hiệu bởi 4 đèn LED. Toán học cơ bản cho thấy mỗi đèn LED có 2 trạng thái, bật hoặc tắt, và chúng ta có 4 đèn, cho ta 2^4.

Và đây là bảng logic cho các đèn LED và các lớp:

| A | B | C | D | Lớp |
|---|---|---|---|-------|
| 0 | 0 | 0 | 0 |   1   |
| 0 | 0 | 0 | 1 |   2   |
| 0 | 0 | 1 | 0 |   3   |
| 0 | 0 | 1 | 1 |   4   |
| 0 | 1 | 0 | 0 |   5   |
| 0 | 1 | 0 | 1 |   6   |
| 0 | 1 | 1 | 0 |   7   |
| 0 | 1 | 1 | 1 |   8   |
| 1 | 0 | 0 | 0 |   9   |
| 1 | 0 | 0 | 1 |  10   |
| 1 | 0 | 1 | 0 |  11   |
| 1 | 0 | 1 | 1 |  12   |
| 1 | 1 | 0 | 0 |  13   |
| 1 | 1 | 0 | 1 |  14   |
| 1 | 1 | 1 | 0 |  15   |
| 1 | 1 | 1 | 1 |  16   |

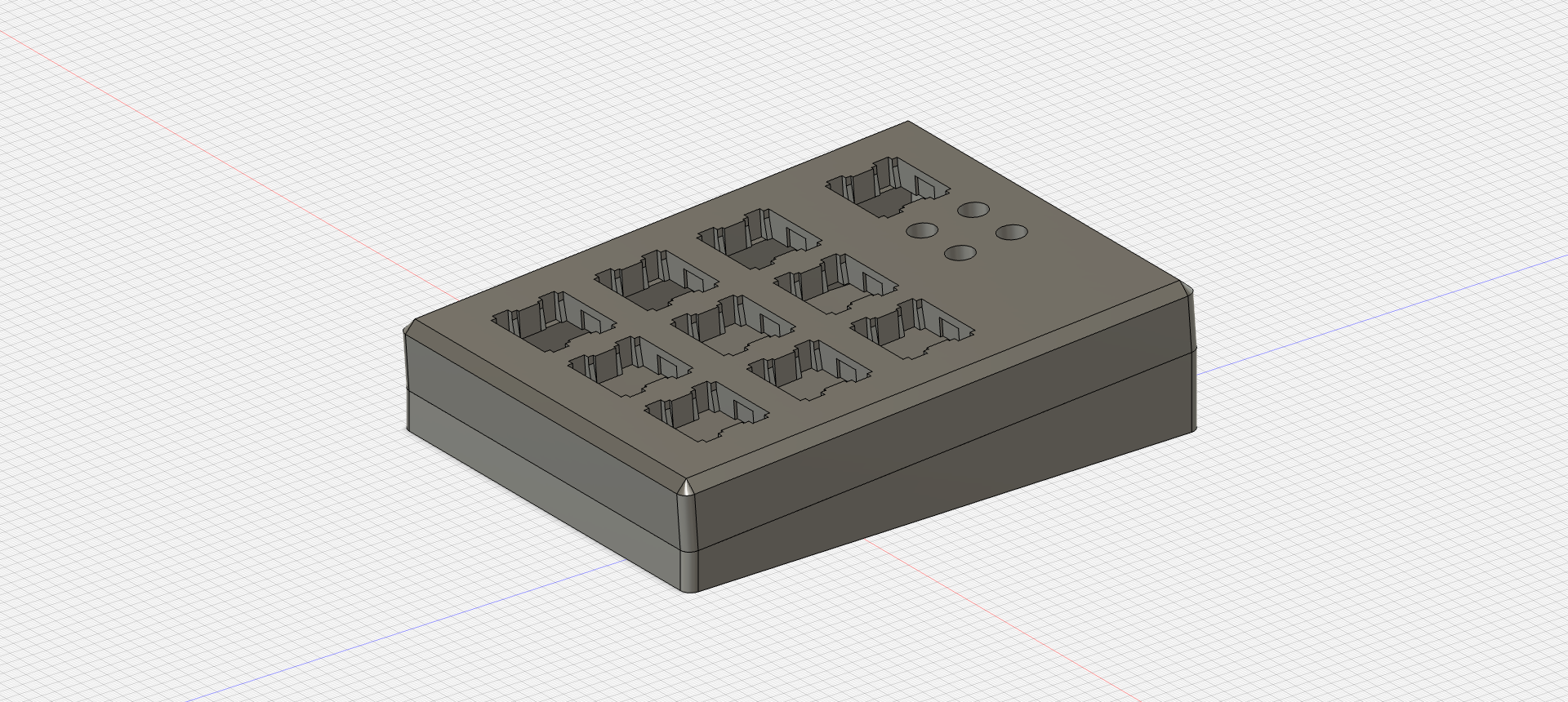

Với thứ tự của các đèn LED như hình bên dưới

Gần như không cần đế đỡ khi in

Khi in vỏ dưới, tôi đã tích hợp sẵn các đế đỡ dày 0.5mm cho khe cắt USB, để tránh vật liệu bị chảy sệ.

Bạn có thể dễ dàng cắt bỏ chúng bằng kềm cắt.

Kích thước

Tất cả kích thước đều tính bằng mm (dàicaorộng)

Vỏ trên: 7512100

Vỏ dưới: 7510-17100

Độ nghiêng 4 độ

Khe USB: 1353.5

Khoảng cách giữa tâm các nút bấm: 20mm

BOM (Danh mục vật tư)

10 nút bấm mx-style 10 keycaps tùy chọn 4 đèn LED 5mm 1 Raspberry Pi Pico Một nắm cáp lặt vặt bạn có sẵn

Các bản cập nhật trong tương lai

Các bản cập nhật và sửa đổi trong tương lai sẽ được đặt trong các thư mục theo phiên bản, mỗi bản cập nhật sẽ tuân theo quy tắc phiên bản ngữ nghĩa, ví dụ v.1.x.y.

Mỗi bản cập nhật sẽ có một bản ghi thay đổi đính kèm trong phần tệp. Đối với bản phát hành ban đầu, không có bản ghi thay đổi nào có sẵn trong tệp ngoại trừ phần mô tả và các thay đổi đã được sửa đổi.

Cập nhật / Việc cần làm trong tương lai:

• Triển khai mã code cần thiết cho MCU
• Cổng mở rộng?
