IC 40 chân đã gỡ bỏ vỏ

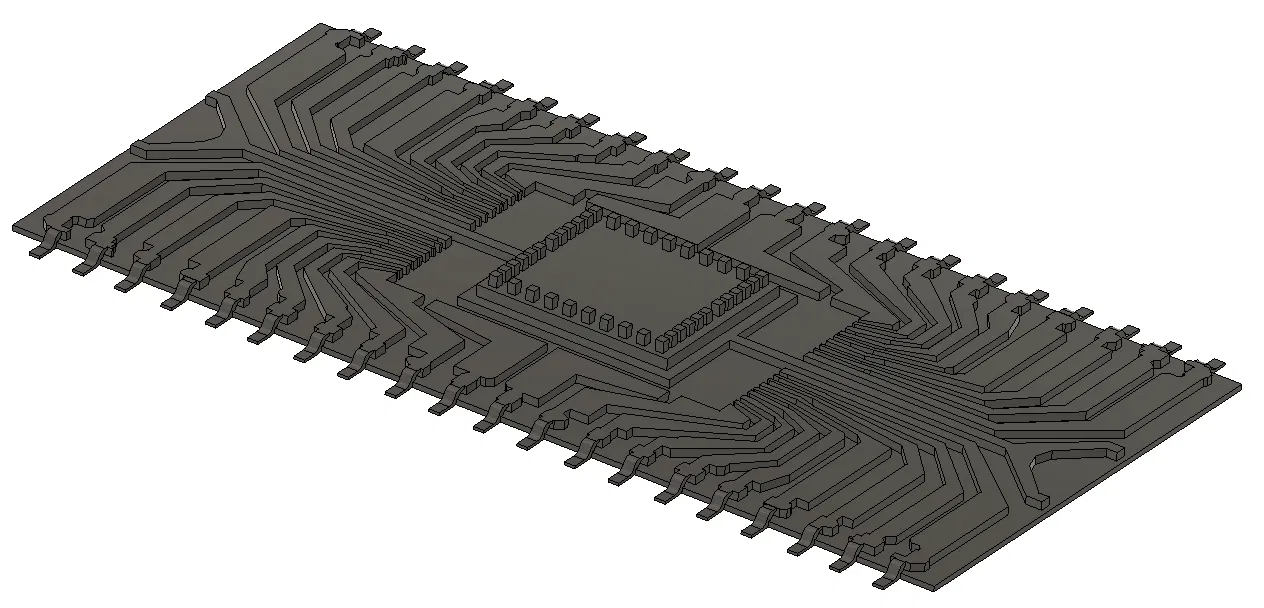

Đây là mô hình của một Mạch tích hợp (IC) đã được gỡ bỏ lớp vỏ. Đây là mô hình chung, phục vụ cho mục đích giáo dục, để hiểu rõ hơn về cấu tạo bên trong của một con chip phổ biến. Ở giữa là con chip/bán dẫn, với dây dẫn (vàng/đồng/nhôm) nối từ các trụ nhỏ đến các "kim loại" dẫn tín hiệu ra vào chip. Bên dưới chip cũng có một lớp kim loại để tăng cường độ vững chắc cho chip.

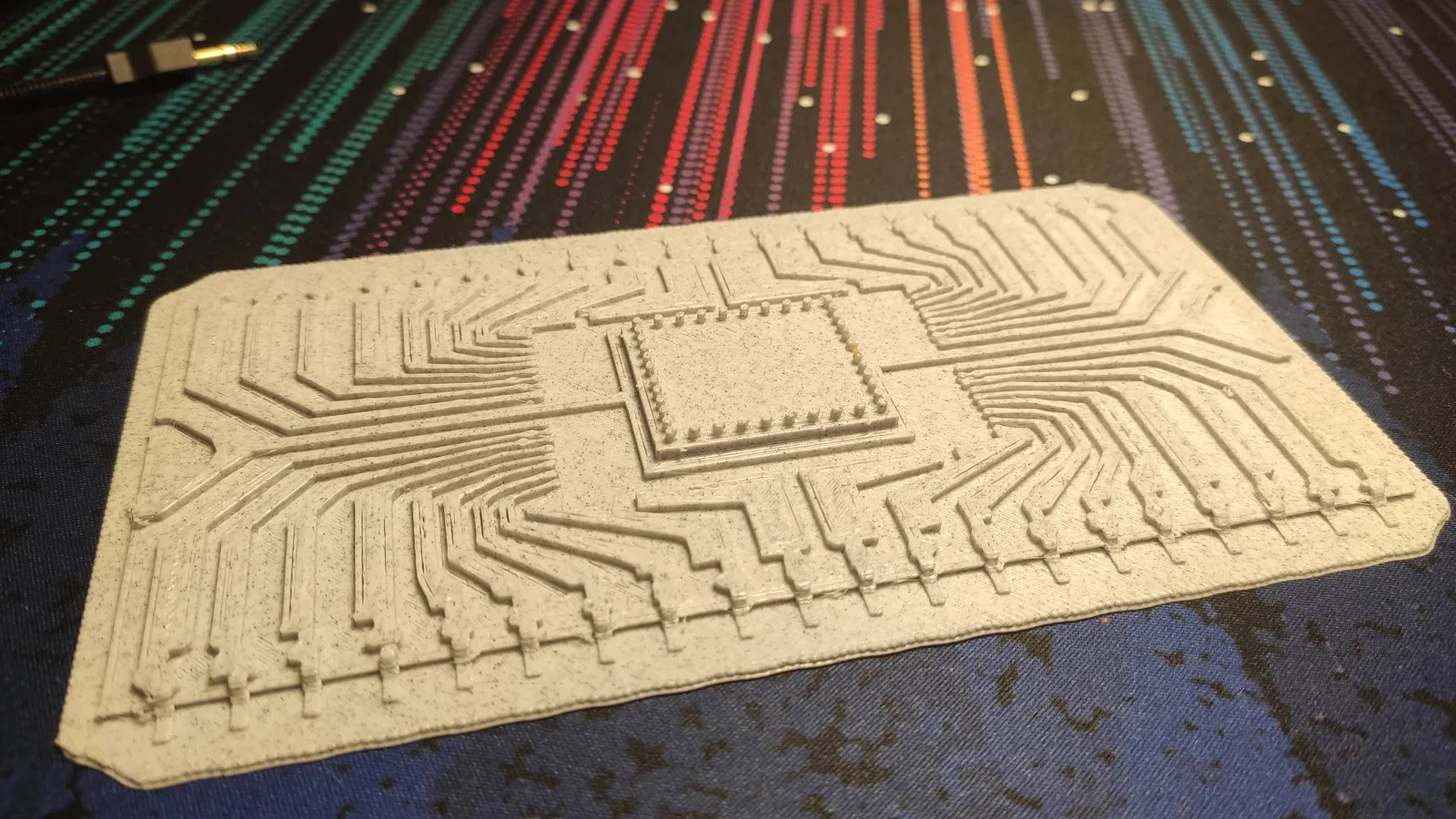

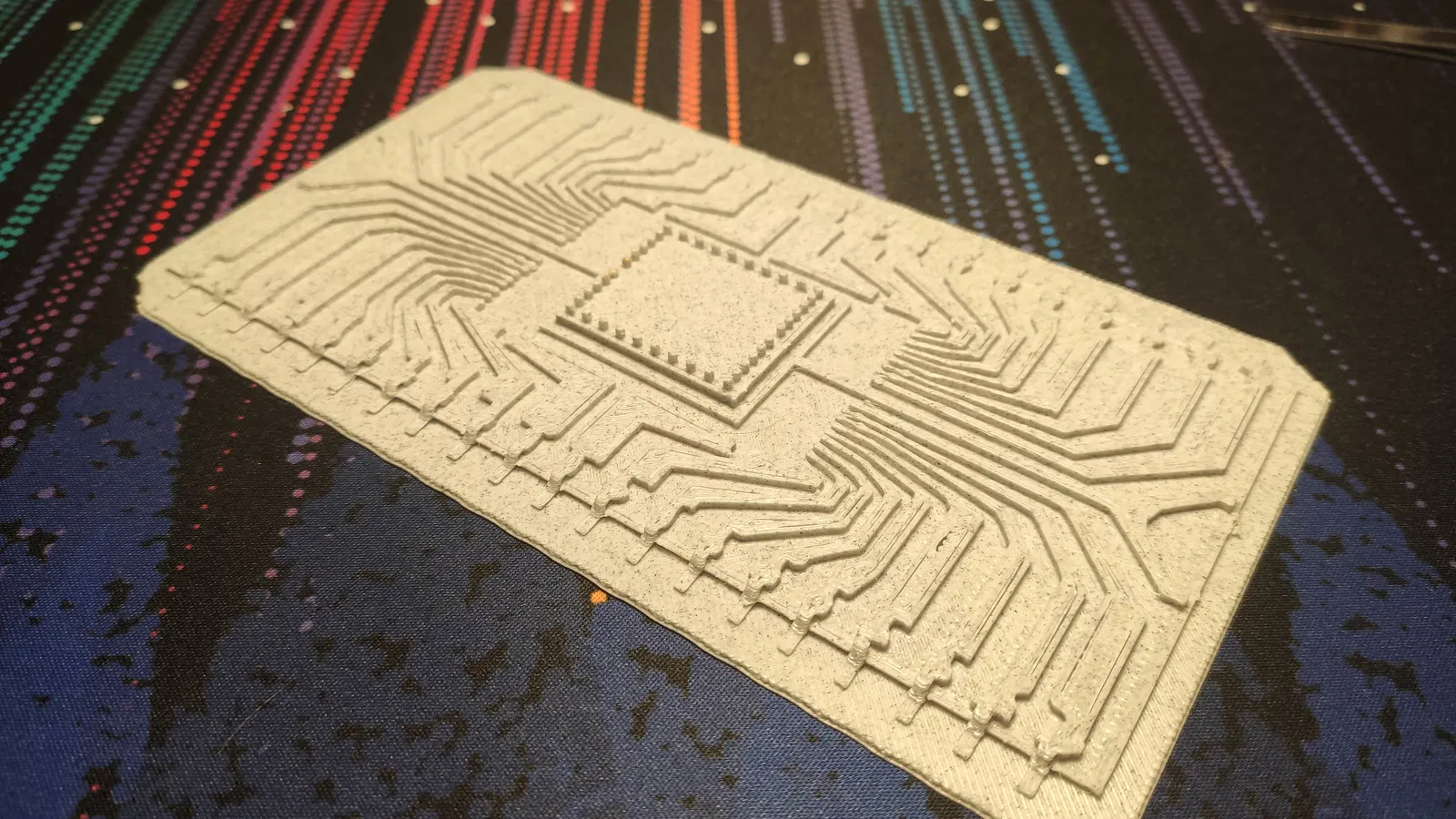

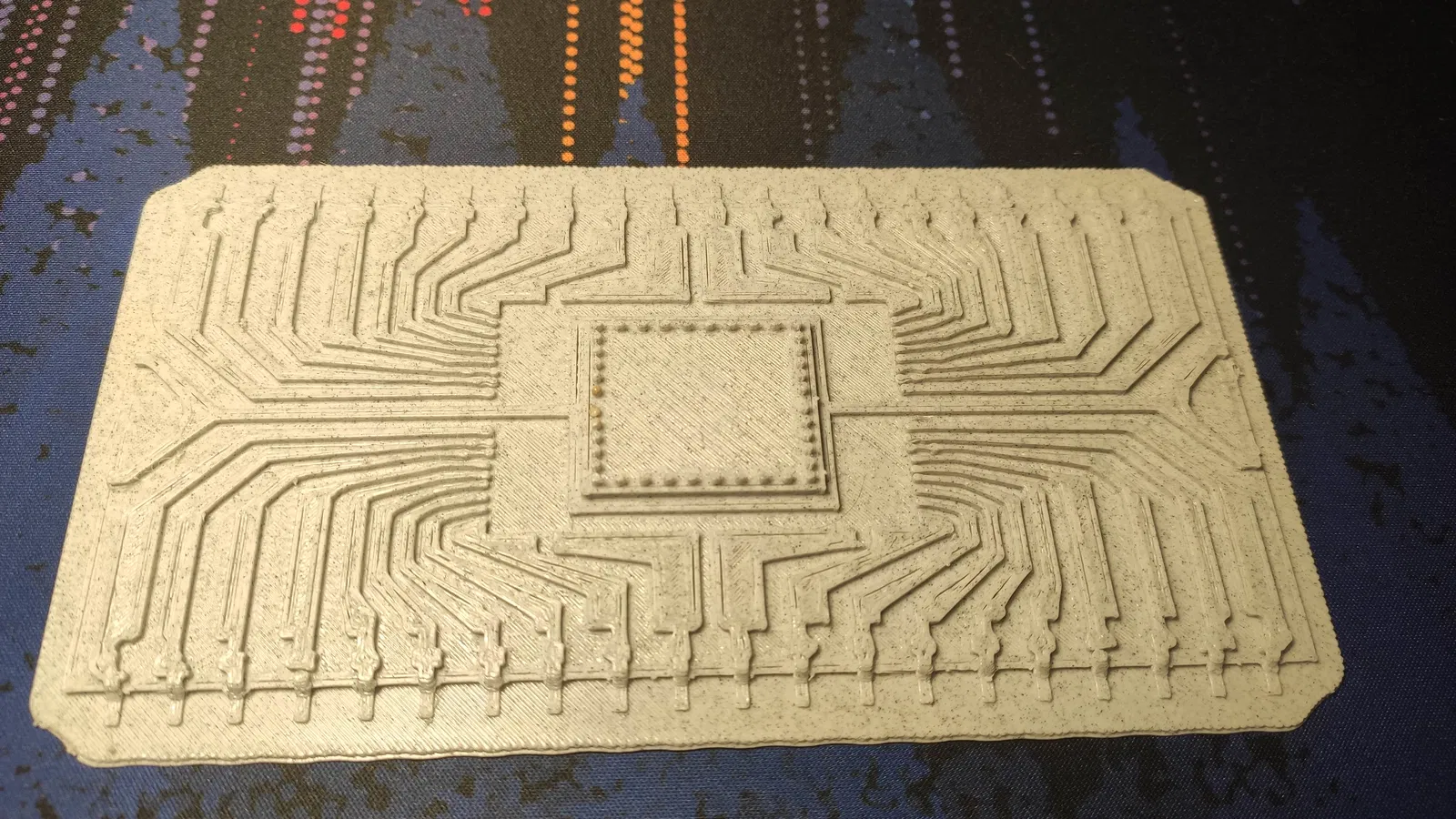

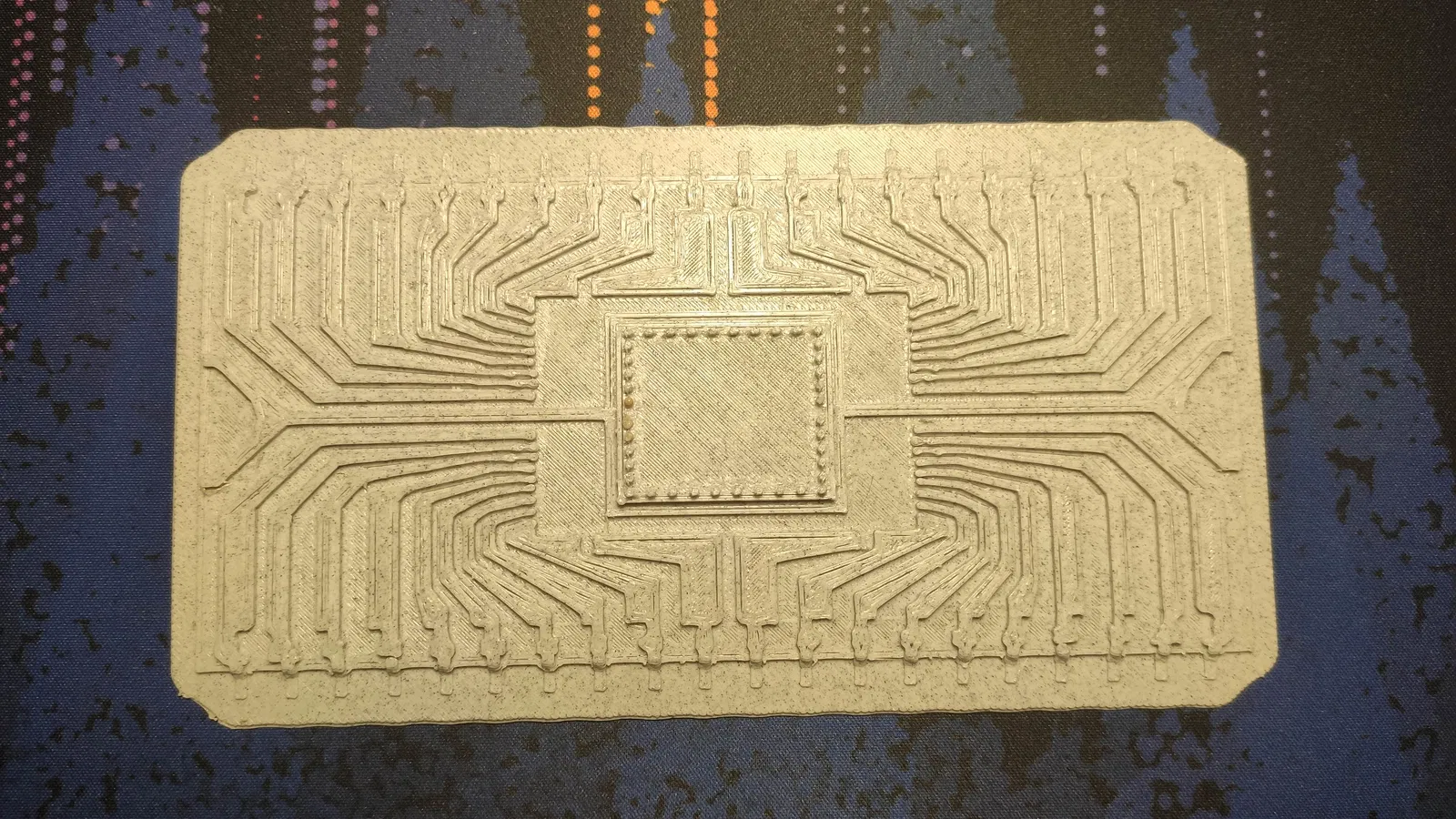

Xem ảnh tham khảo để hiểu rõ hơn về ý tưởng này. Tôi đã in nó với raft để có đáy cứng cáp. Nếu bạn phóng to nó một chút (~200%), bạn có thể dán thêm dây và tạo ra một món đồ trưng bày độc đáo. Nó cũng có thể được sơn lên.

Mô hình được tạo ra trên máy Ender 3 với độ cao lớp in 0.28mm.

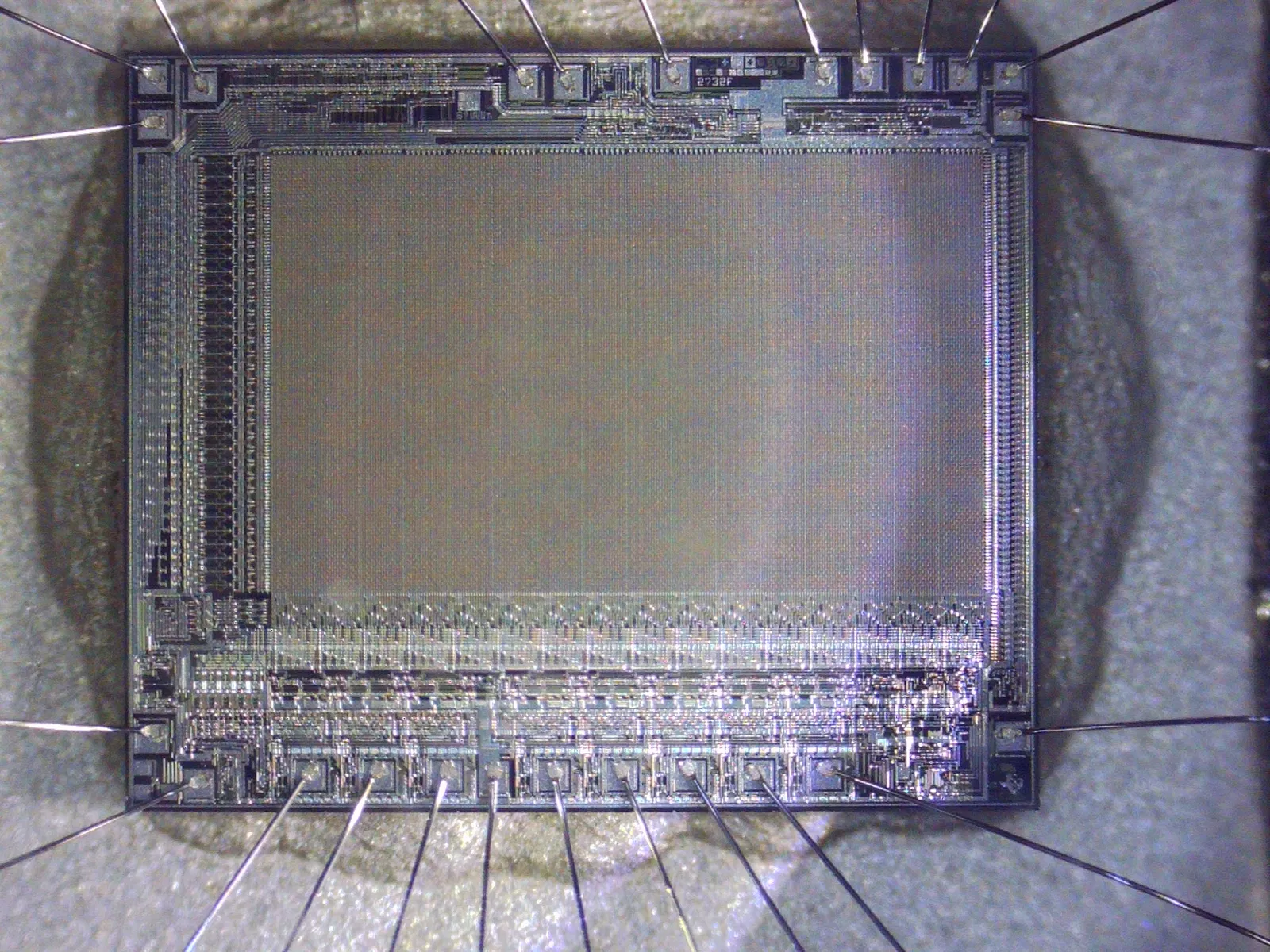

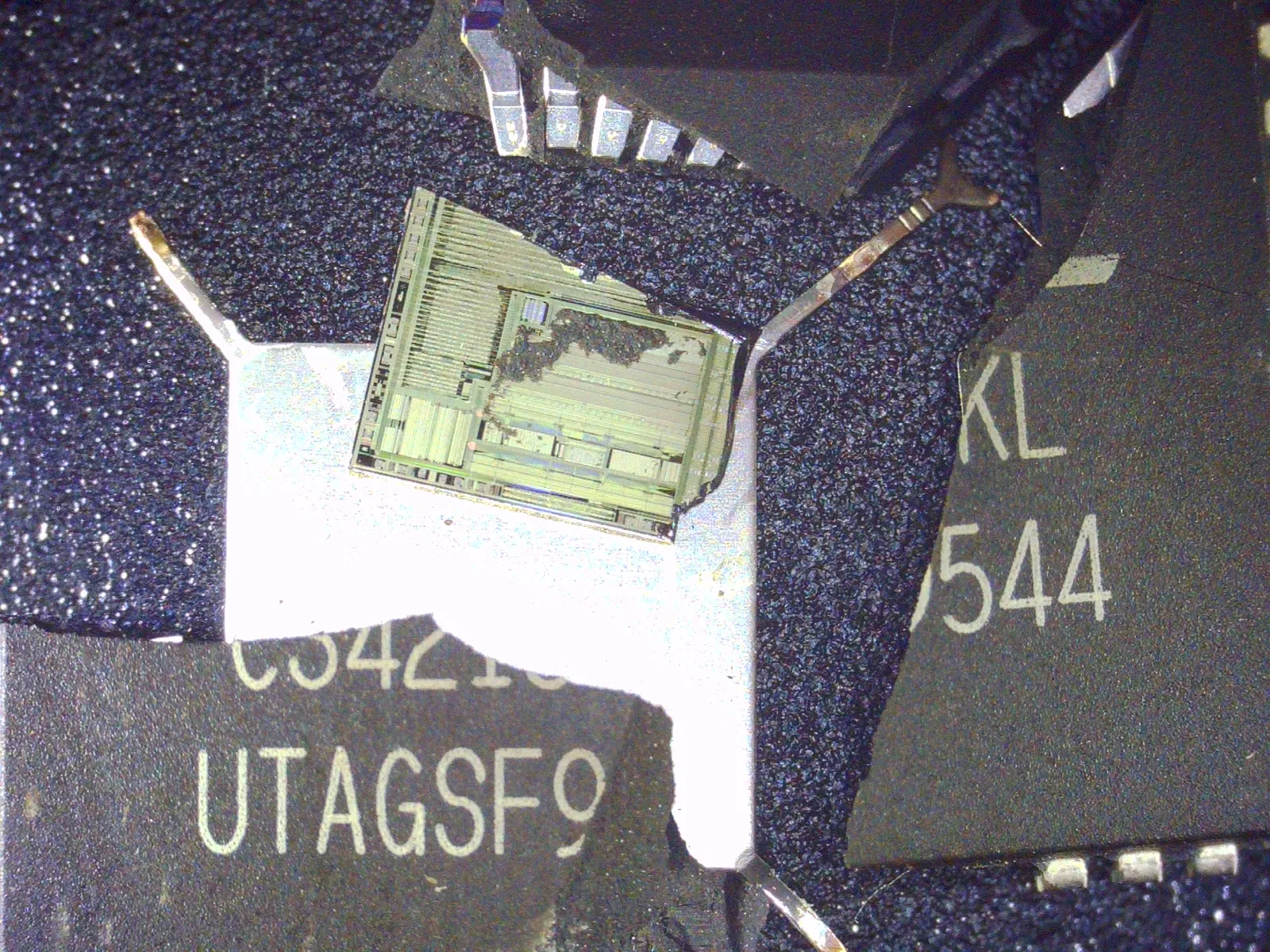

Những bức ảnh là của tôi, chụp bằng kính hiển vi SMD (~40x), là ảnh của một chip nhớ EEPROM và một con chip bị hỏng.
