Vỏ Đầu Nối Nam Châm Đèn Xe RC

Tác giả jt001sk_211695

Lượt tải: 33
Lượt thích: 11
Lượt coi: 822
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 8 file · 523,1 KB· 523,1 KB

File 8 523,1 KB

Magnetic_connector_shell_pads_.insert_1766327208.stlSTL · 38,8 KB
Magnetic_connector_shell_pads_1766327209.stepSTEP · 95,3 KB
Magnetic_connector_shell_pins_.insert_1766327210.stlSTL · 41,9 KB
Magnetic_connector_shell_pads_.cover_1766327210.stlSTL · 60,6 KB
Magnetic_connector_shell_pins_.shell_1766327211.stlSTL · 59,7 KB
Magnetic_connector_shell_pins_.cover_1766327212.stlSTL · 71,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #140756
Danh mục: DIY
Ngày đăng: 06/07/2025
Giấy phép: CC BY-NC — Ghi công, phi thương mại
Thẻ: mjx
hypergo
14301

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

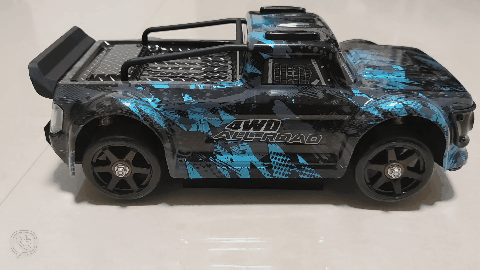

Xe MJX Hyper Go 14301 có đèn gắn trên thân xe, kết nối với receiver bằng cổng servo 3 chân có vát. Tuy nhiên, việc thay pin trở nên rắc rối vì phải gỡ dây nối từ các cổng khác.

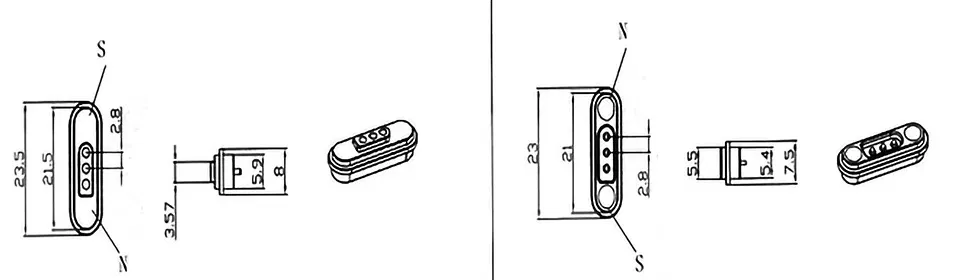

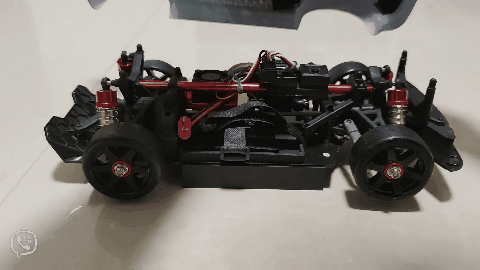

Để đơn giản hóa, tôi đã mua đầu nối pogo 3 chân nam châm và chế tạo vỏ cho cả hai đầu nối đực và cái. Giải pháp này giúp tháo rời thân xe dễ dàng. Đầu nối tôi mua được ghi là “5PCS 2A 12V Waterproof Magnetic Pogo Pin Connector 3 Pin Male Female 2.8 MM”.

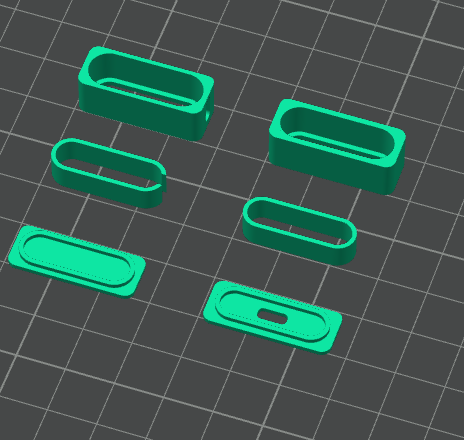

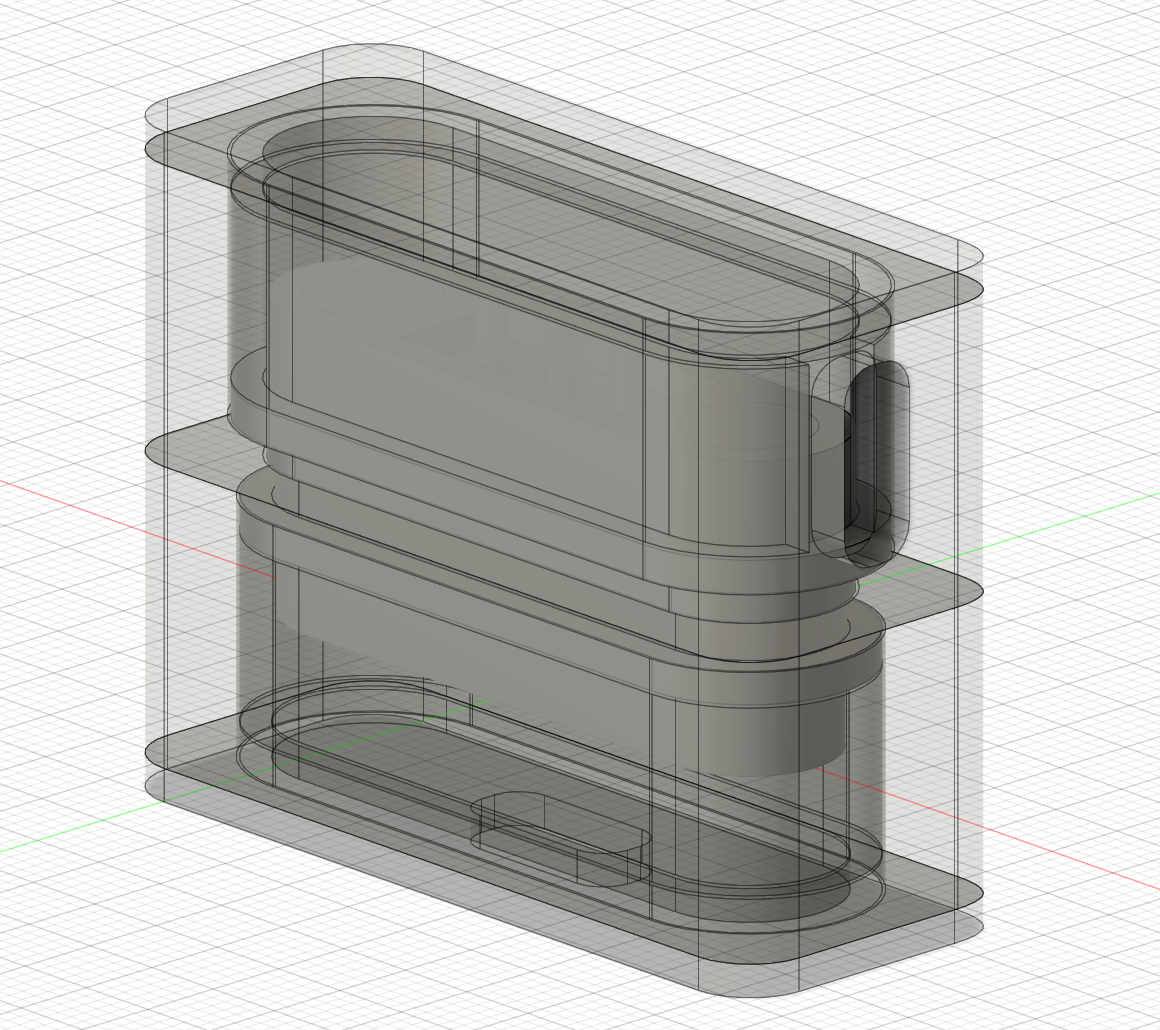

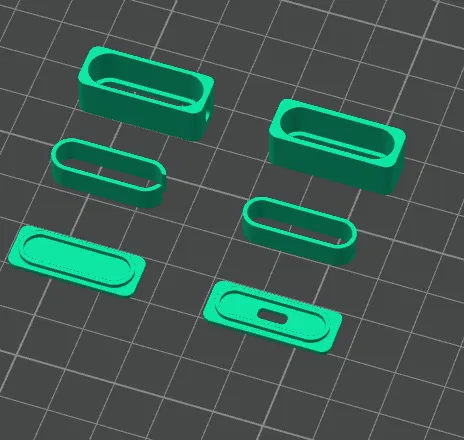

Cần hai mẫu vỏ khác nhau do có sự chênh lệch 0.5mm giữa đầu nối đực và cái. Mỗi vỏ gồm 3 phần: vỏ ngoài, miếng chèn (giúp cố định đầu nối), và nắp.

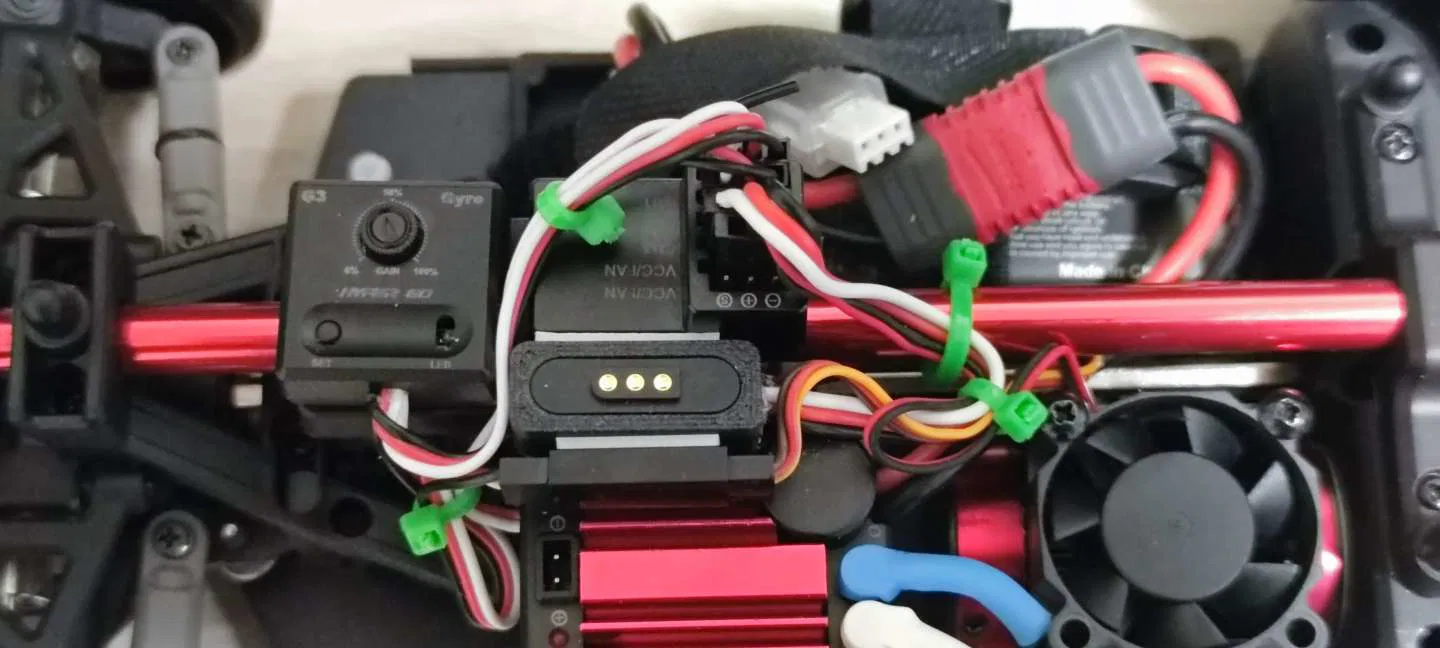

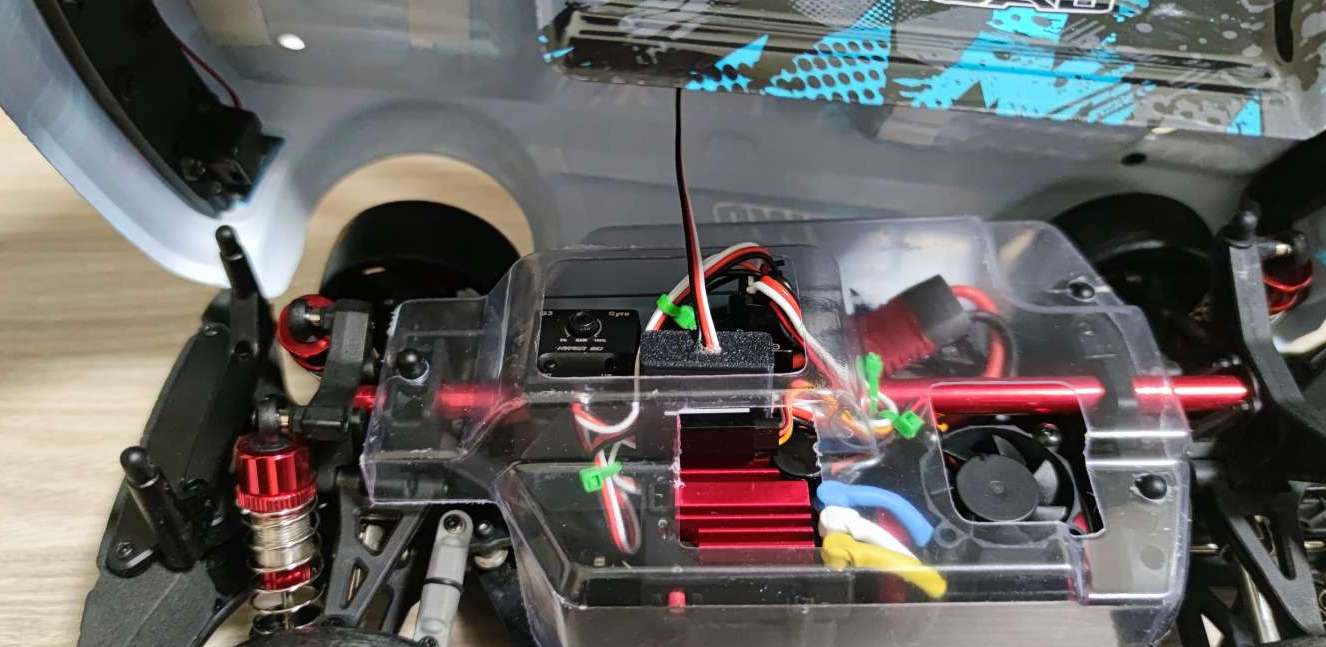

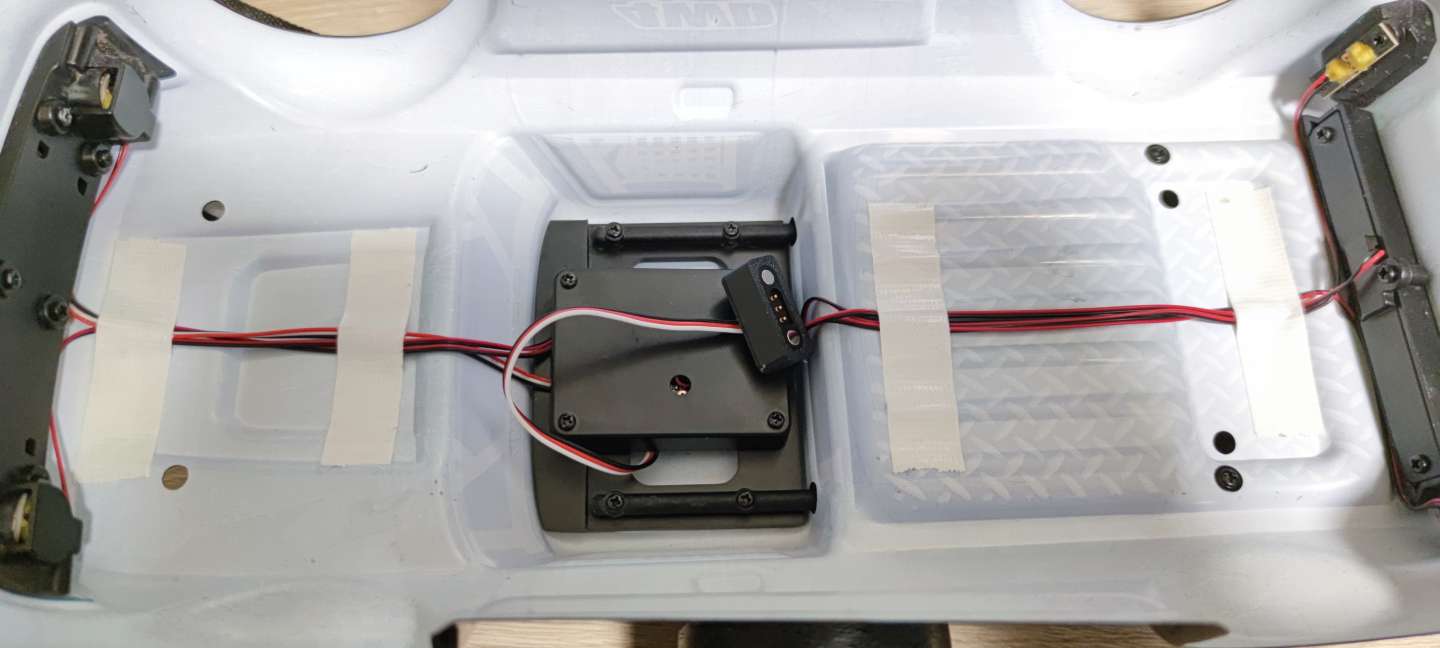

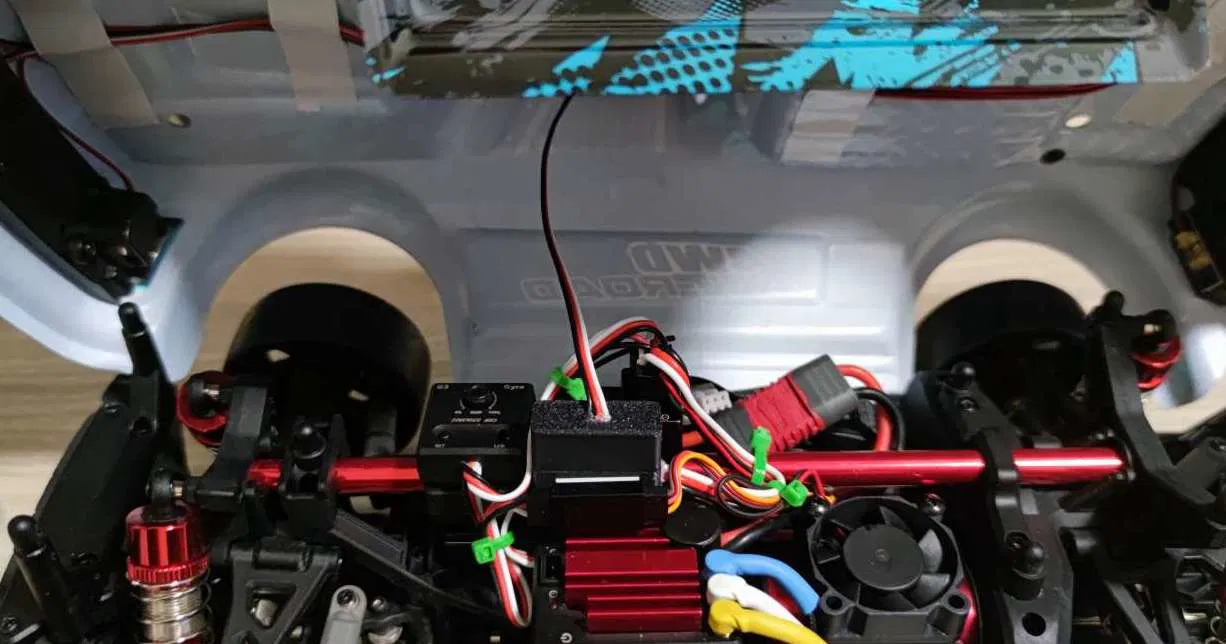

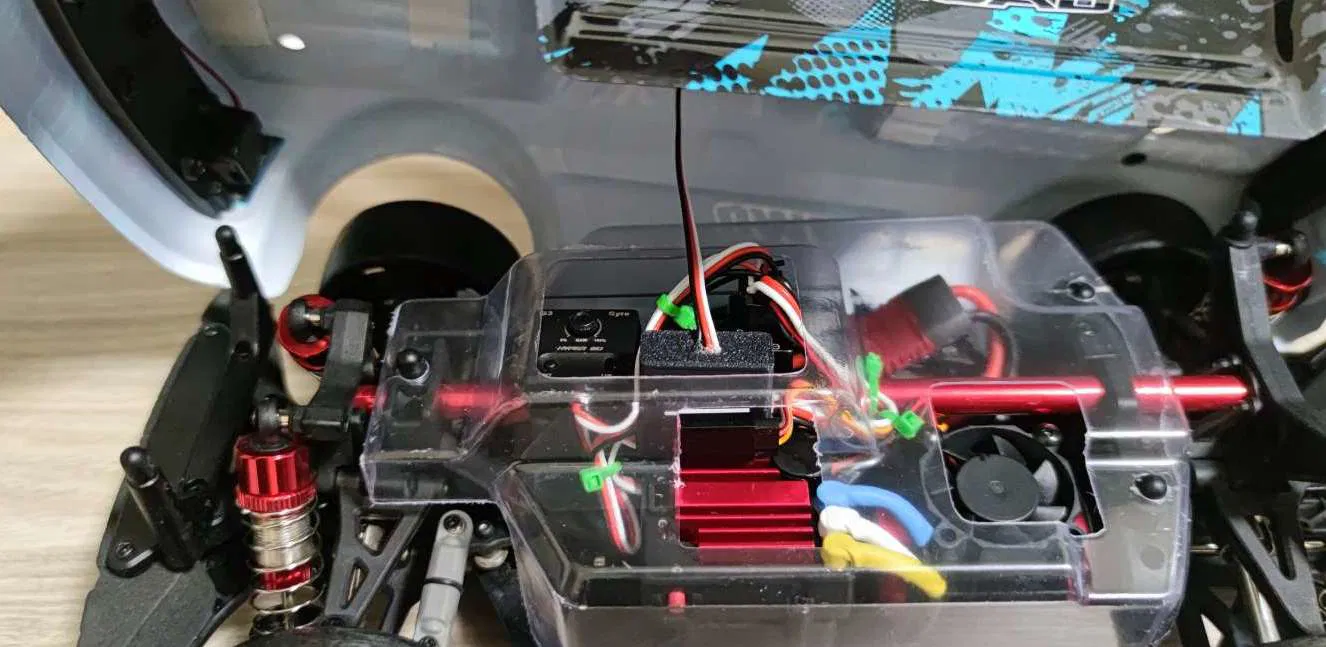

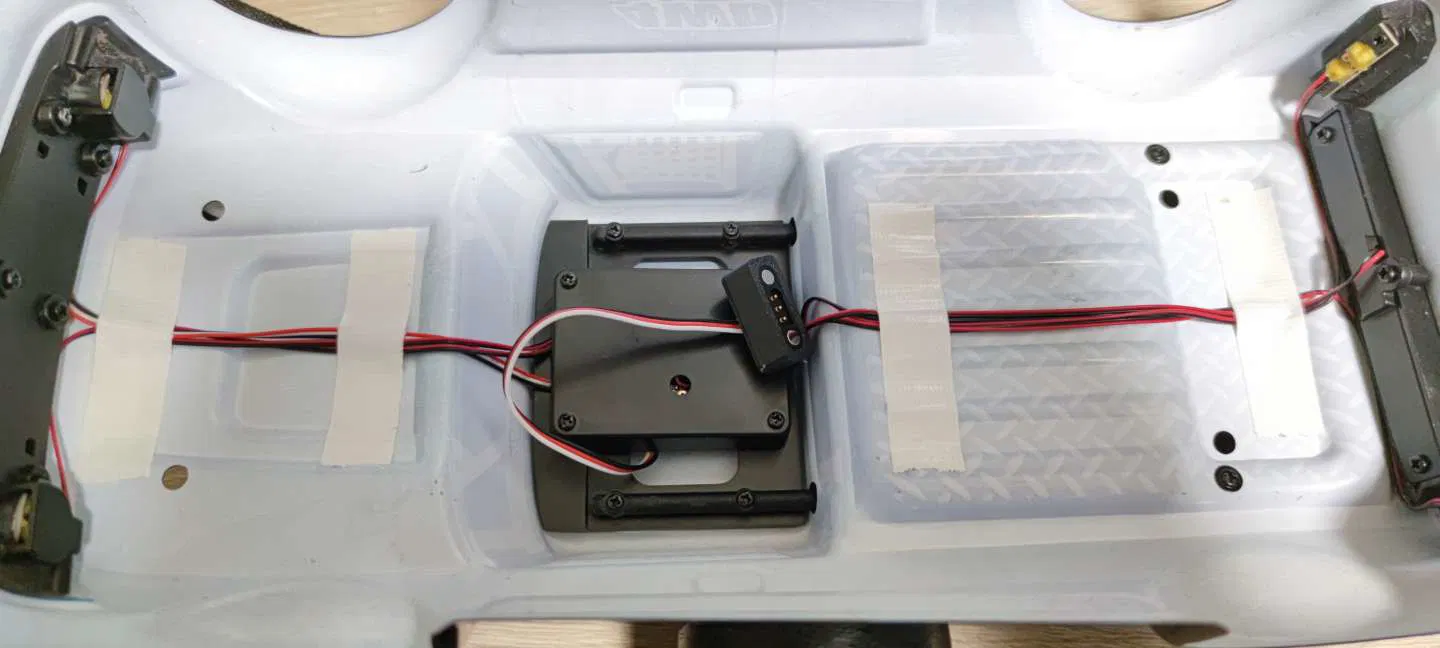

Đầu nối có pad được gắn vào khung xe, kết nối chắc chắn với receiver bằng băng dính hai mặt. Ngược lại, đầu nối có chân pin được thiết kế để gắn vào dây cấp nguồn cho đèn.
