Bộ Cấp Kem Hàn và Flux In 3D

Cái bộ cấp kem hàn và flux được in 3D này là một thiết bị nhỏ gọn và hiệu quả, hoàn hảo cho việc lắp ráp bo mạch điện tử. Thiết kế công thái học giúp dễ sử dụng, với thể tích cấp có thể điều chỉnh đảm bảo kết quả chính xác và ổn định mọi lúc.

Bộ cấp này là một công cụ thiết yếu cho các nhà sản xuất điện tử và cả những người đam mê tại nhà, mang lại chất lượng hoàn thiện chuyên nghiệp cho các sản phẩm lắp ráp của họ. Hiệu suất đáng tin cậy và hoạt động chính xác làm cho nó trở thành một phần không thể thiếu trong bất kỳ quy trình sản xuất điện tử nào.

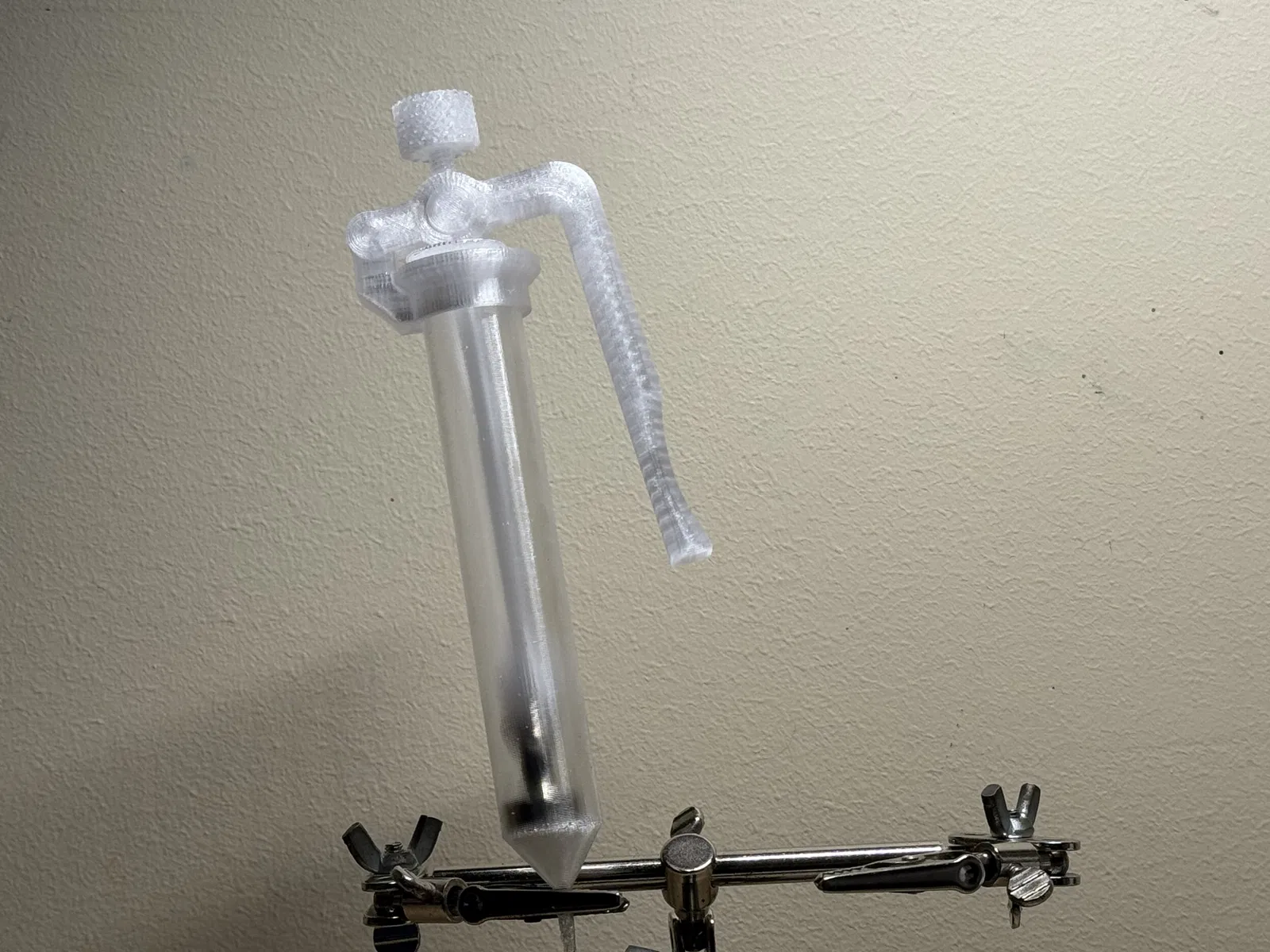

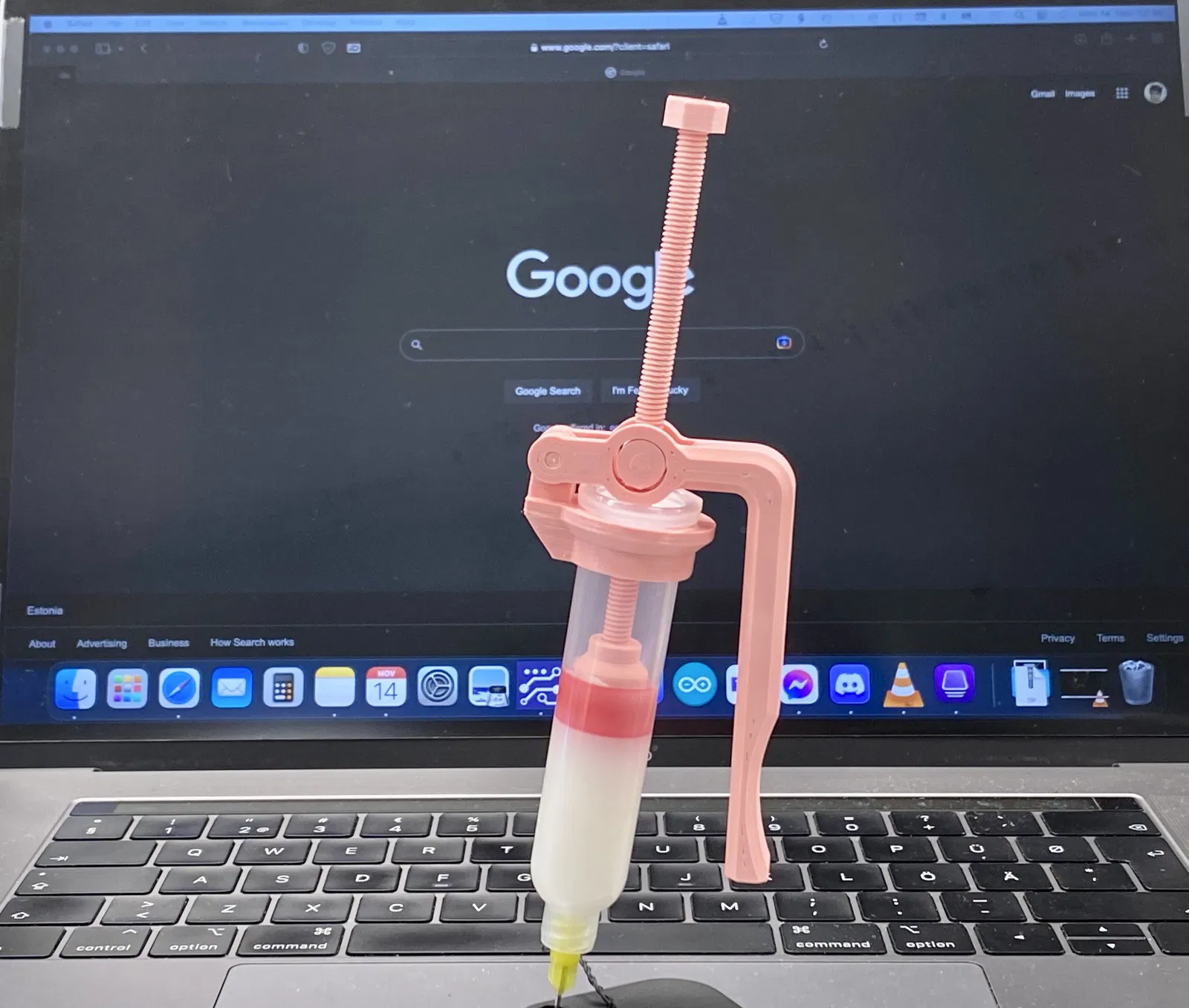

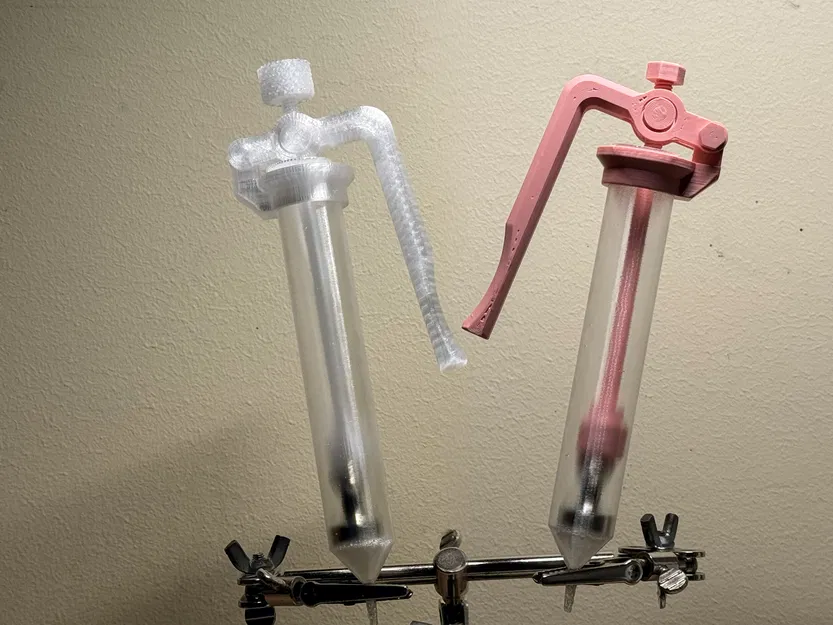

Vừa với xi-lanh 10ml.

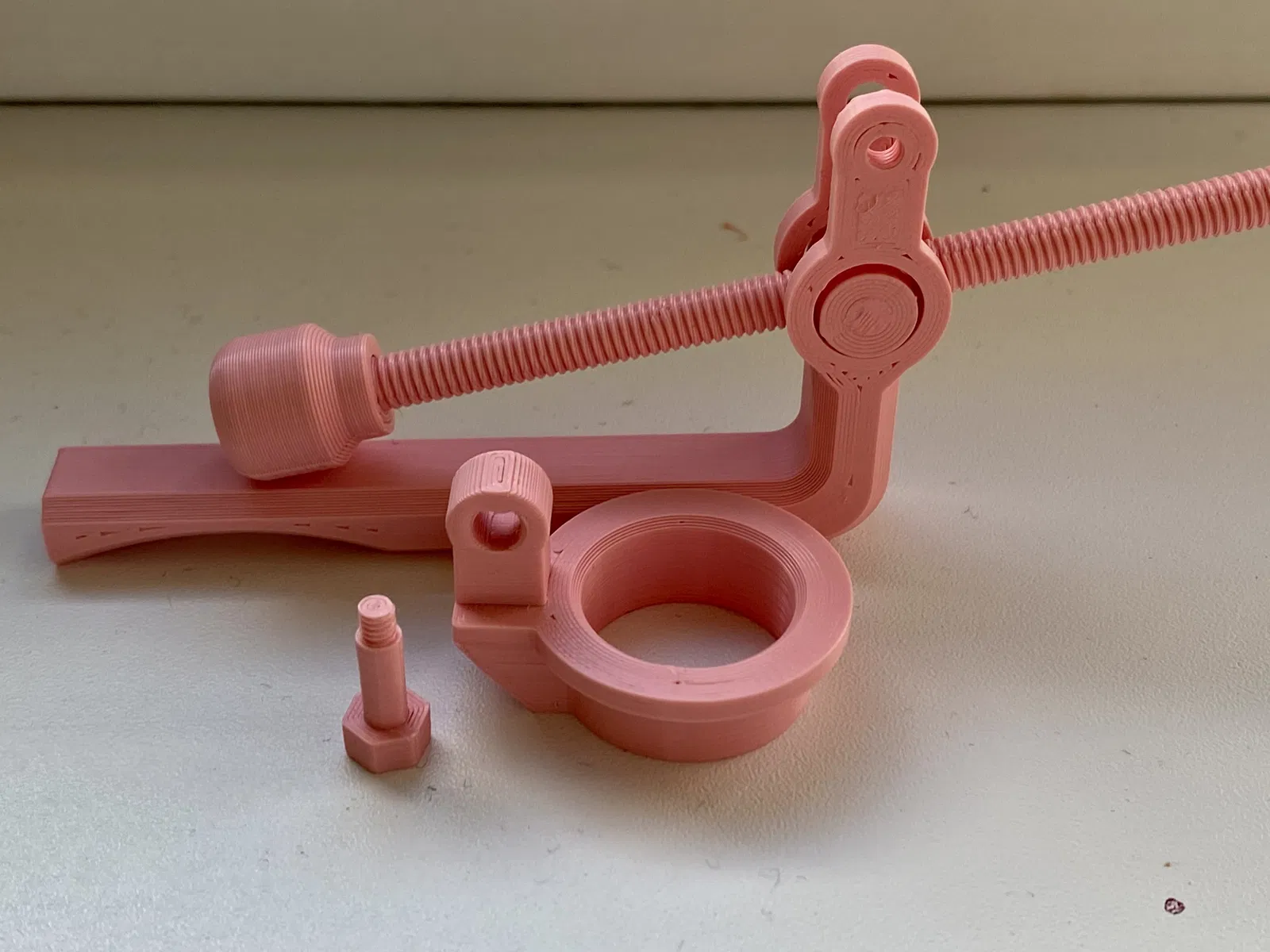

Các bộ phận

Để lắp ráp bạn sẽ cần:

các bộ phận in

Tôi khuyên bạn nên in với chiều cao lớp 0.15-0.2mm, bằng PLA và với đầu phun 0.4mm cùng tốc độ in 25-35 mm/s. In bằng đầu phun 0.6mm hoặc lớn hơn với PETG không hoạt động với mô hình này, tôi đã thử rồi.

Để có các bộ phận, hãy in những thứ sau:

1 x Dispenser pt1.stl 1 x Dispenser pt2.stl 1 x Dispenser pt3.stl 1 x Dispenser pt4_v2.stl 1 x Dispenser pt5_v2.stl 1 x Dispenser pt6.stl

Tôi khuyên bạn nên in riêng phần "Dispenser pt6.3mf" với quạt làm mát bộ phận chạy ở 100%.

Lắp ráp

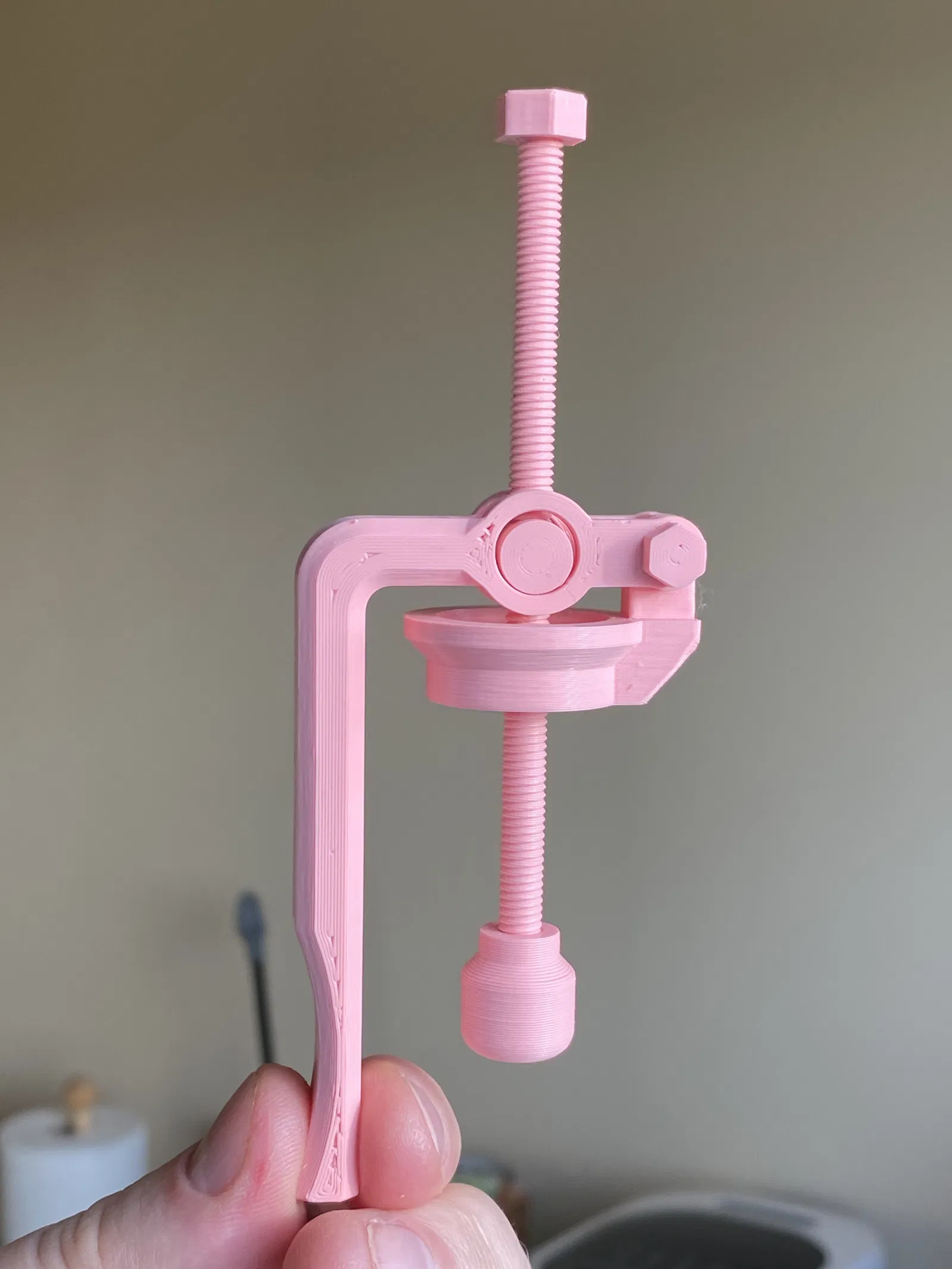

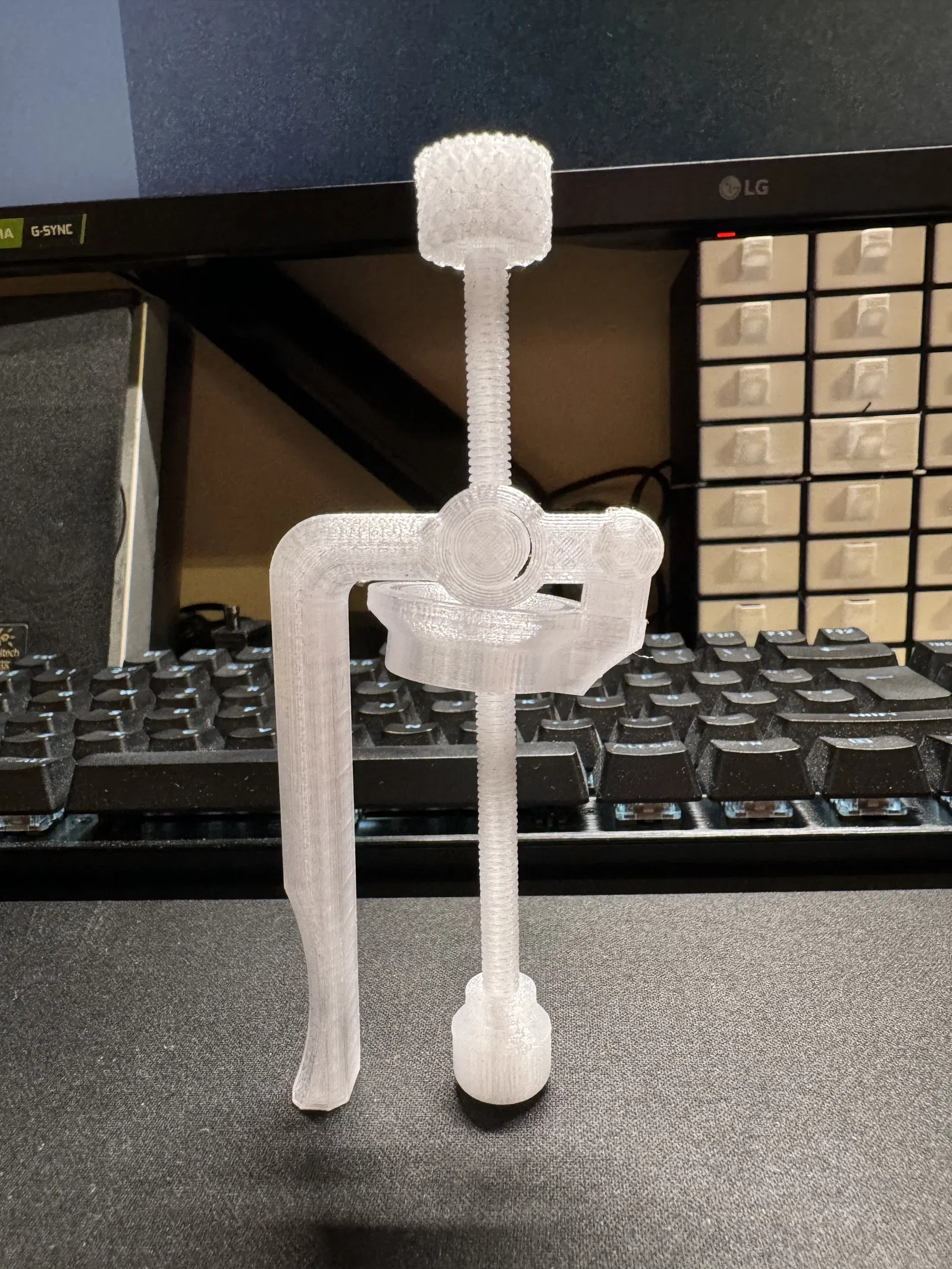

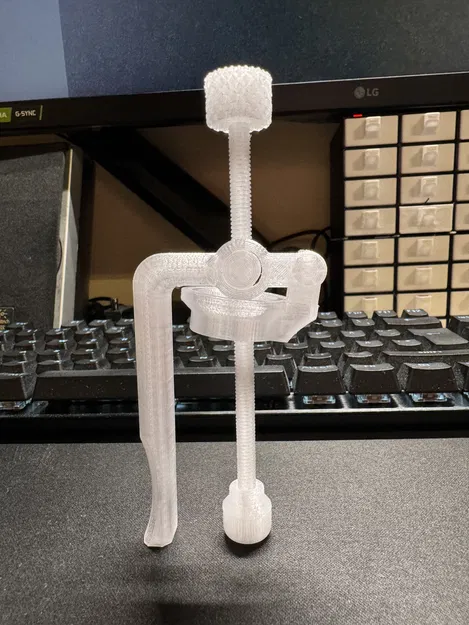

Sử dụng ốc vít dài đã in để làm chạy ren của đai ốc cho việc sử dụng dễ dàng hơn, sau đó lắp ráp tất cả các bộ phận như trong ảnh.

Hoặc bạn có thể sử dụng một mũi taro M5x0.8 để cắt lại ren trên bộ phận “Dispenser pt4_v2.stl”.

2022-11-12 Phát hành lần đầu 2023-02-06 Đã sửa mô tả 2024-02-05 Đã thêm phiên bản mới của Dispenser pt4 và Dispenser pt5 để bao gồm nhiều dung sai hơn, đồng thời thay thế đầu bu-lông bằng loại có khía để dễ sử dụng hơn._
