Dụng cụ bơm mỡ hàn và flux in 3D (Solder Paste and Flux Dispenser)

Dụng cụ hỗ trợ bơm mỡ hàn và flux (Solder Paste and Flux Dispenser)

Đối với những anh em đam mê kỹ thuật điện tử, việc sử dụng mỡ hàn (solder paste) hay dung dịch trợ hàn (flux) sao cho đều và chính xác là một công việc khá tốn thời gian. Mẫu Solder Paste and Flux Dispenser này là một giải pháp in 3D tuyệt vời giúp bạn kiểm soát lưu lượng mỡ hàn một cách chuyên nghiệp hơn. Thiết kế này được tối ưu hóa dựa trên ý tưởng gốc của @chrisebryan, với cải tiến đáng kể về hướng in cho trục vít giúp linh kiện sau khi in đạt độ bền cao hơn và thao tác xoay mượt mà hơn rất nhiều.

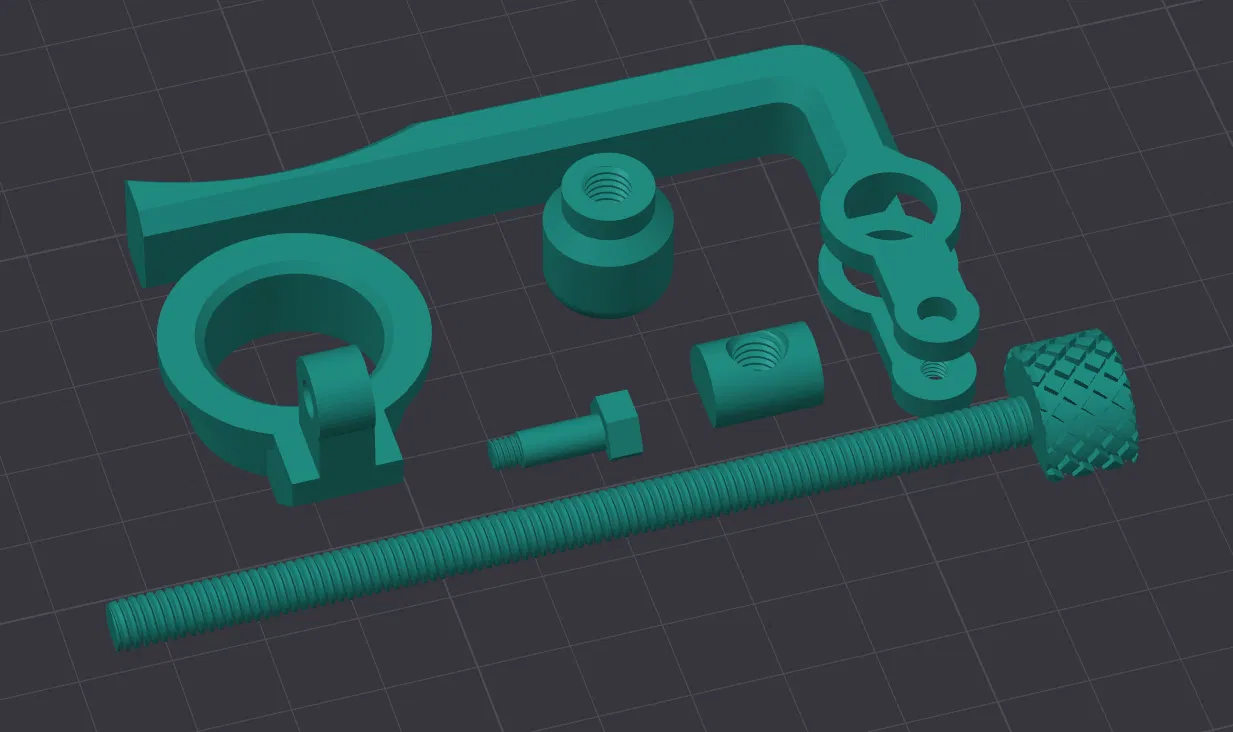

Bộ dụng cụ này bao gồm các chi tiết dạng cơ khí giúp ép mỡ hàn ra từ ống chứa một cách nhẹ nhàng. Khi lắp ráp hoàn chỉnh, bạn chỉ cần xoay núm vặn để đẩy pít-tông, giúp lượng mỡ hàn ra cực kỳ ổn định và tiết kiệm, tránh tình trạng dư thừa hoặc bôi quá dày trên bo mạch. Đây là phụ kiện không thể thiếu cho các trạm hàn của những ai thường xuyên phải khò hàn linh kiện dán (SMD) hoặc các bo mạch có độ phức tạp cao.

Dưới đây là một số lưu ý quan trọng để bạn có được bản in chất lượng nhất:

• Vật liệu in: Nên dùng nhựa PETG hoặc ABS để đảm bảo độ cứng cáp và khả năng chịu lực cho các ren vặn, vì PLA có thể bị giòn sau thời gian dài sử dụng.
• Độ phân giải layer: Khuyến khích in ở độ phân giải 0.16mm hoặc 0.2mm để các đường ren của trục vít được sắc nét, giúp việc vặn nhẹ nhàng và không bị kẹt.
• Hỗ trợ (Support): Các chi tiết như núm xoay cần được đặt hướng in tối ưu để tránh gãy, hãy dùng support ở những vị trí cần thiết nhưng đừng quá dày để dễ dàng vệ sinh.
• Infill: Nên để khoảng 30-40% infill kiểu gyroid để đảm bảo cấu trúc khung thân chắc chắn, không bị cong vênh khi chịu lực nén.
• Lắp ráp: Sau khi in xong, hãy làm sạch kỹ các ba-via trên ren để cơ chế hoạt động được trơn tru nhất.
• Lưu ý về vệ sinh: Hãy giữ cho phần đầu đẩy sạch sẽ để tránh tạp chất lẫn vào mỡ hàn, đảm bảo độ bền cho linh kiện điện tử của bạn.

Việc tự tay in và lắp ráp bộ dispenser này không chỉ giúp bạn tiết kiệm chi phí mua dụng cụ chuyên dụng mà còn mang lại cảm giác thích thú khi tự tay tùy biến bàn làm việc của mình. Đây chắc chắn là một dự án nhỏ nhưng hiệu quả cực kỳ lớn cho mọi kỹ thuật viên.
