Đế giữ chai Parametric - Phiên bản IKEA SKADIS

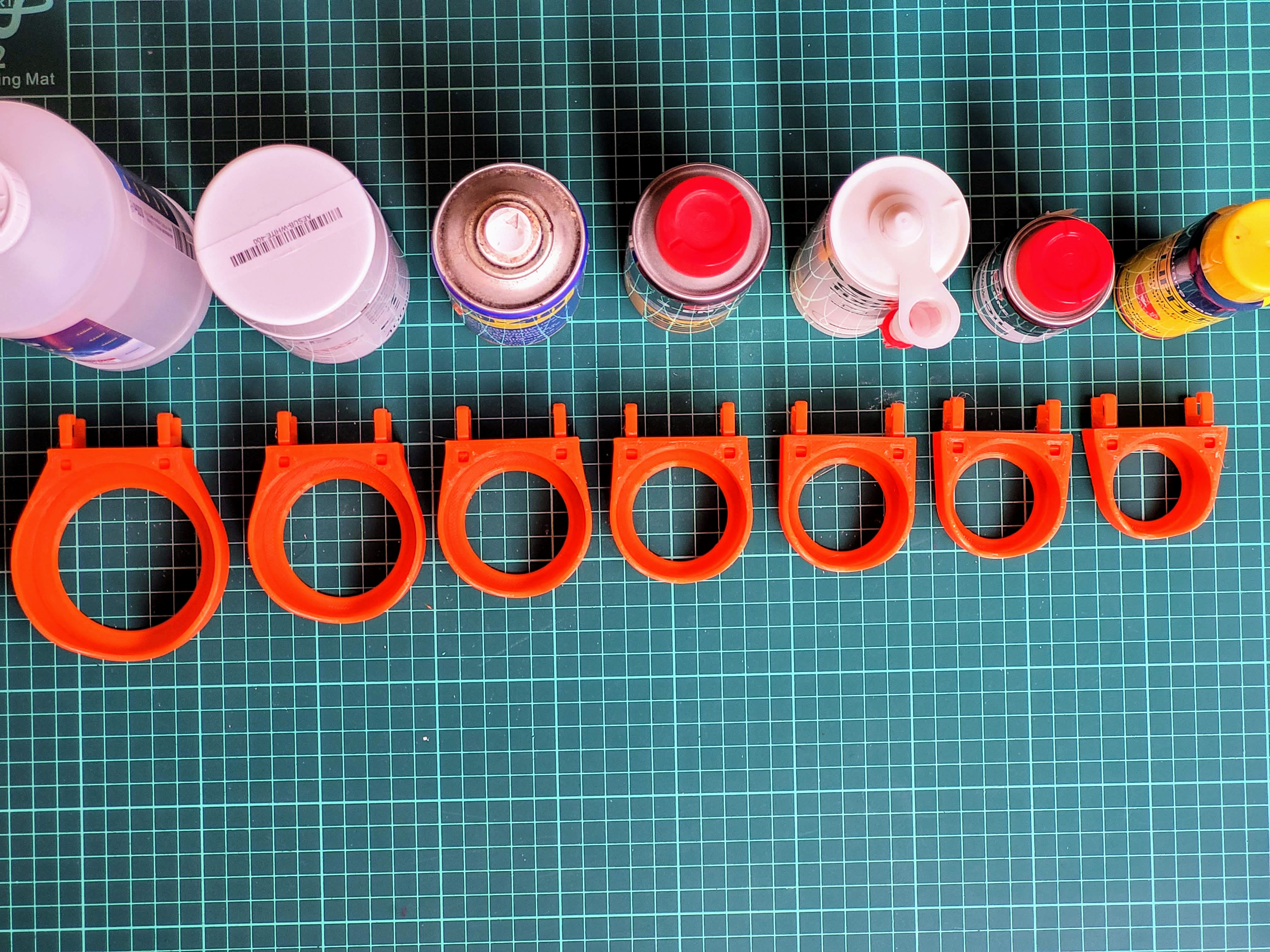

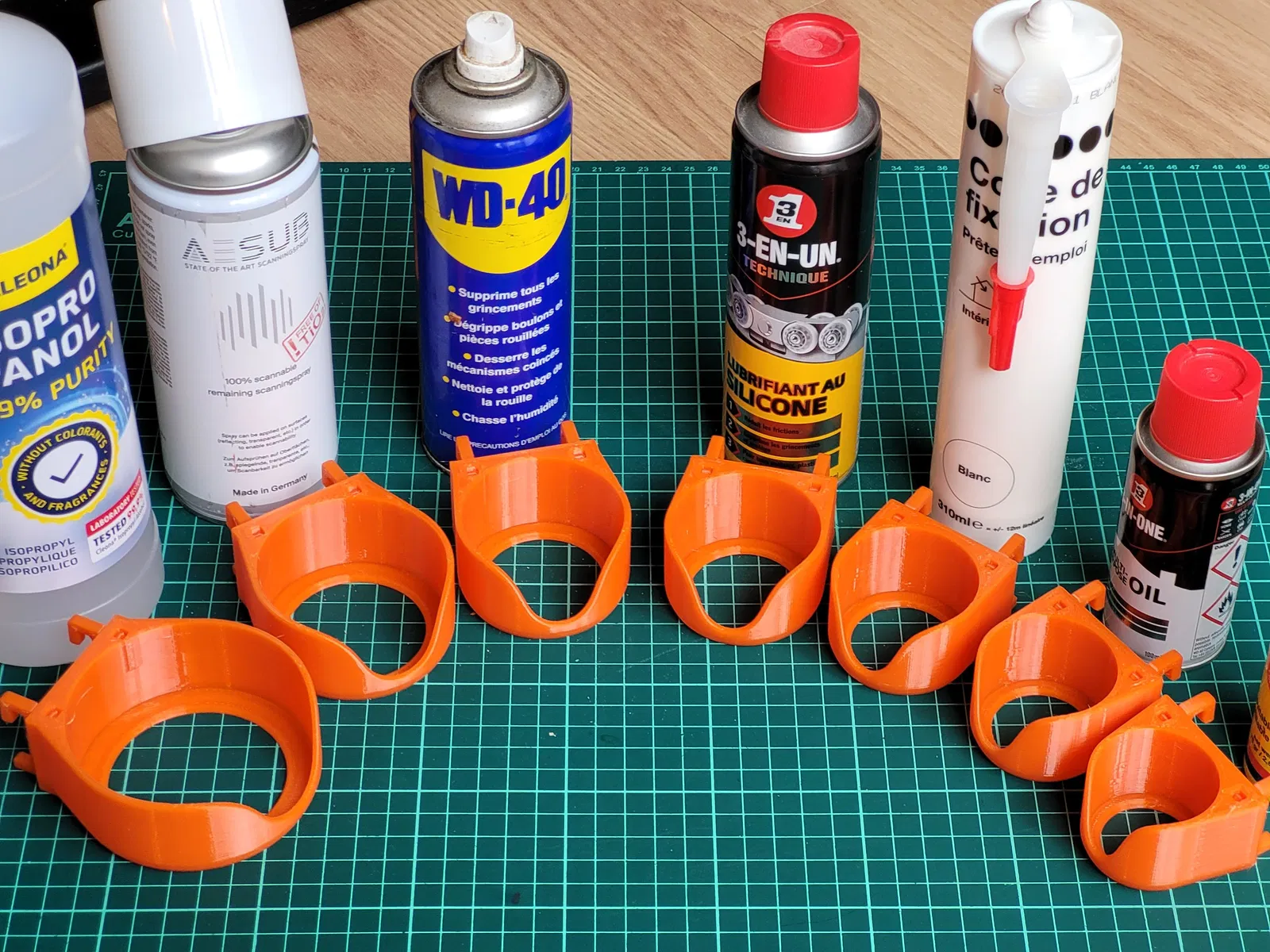

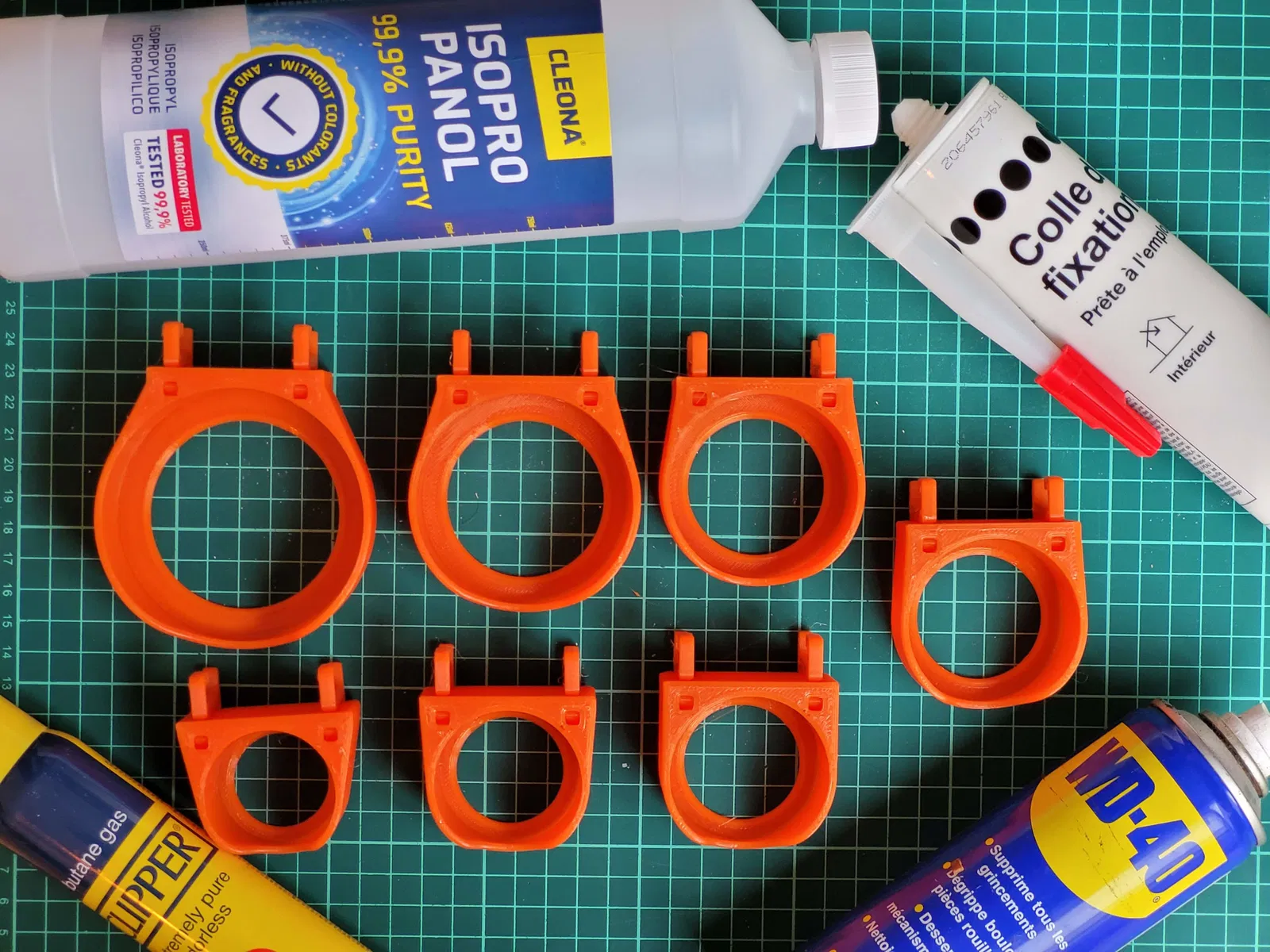

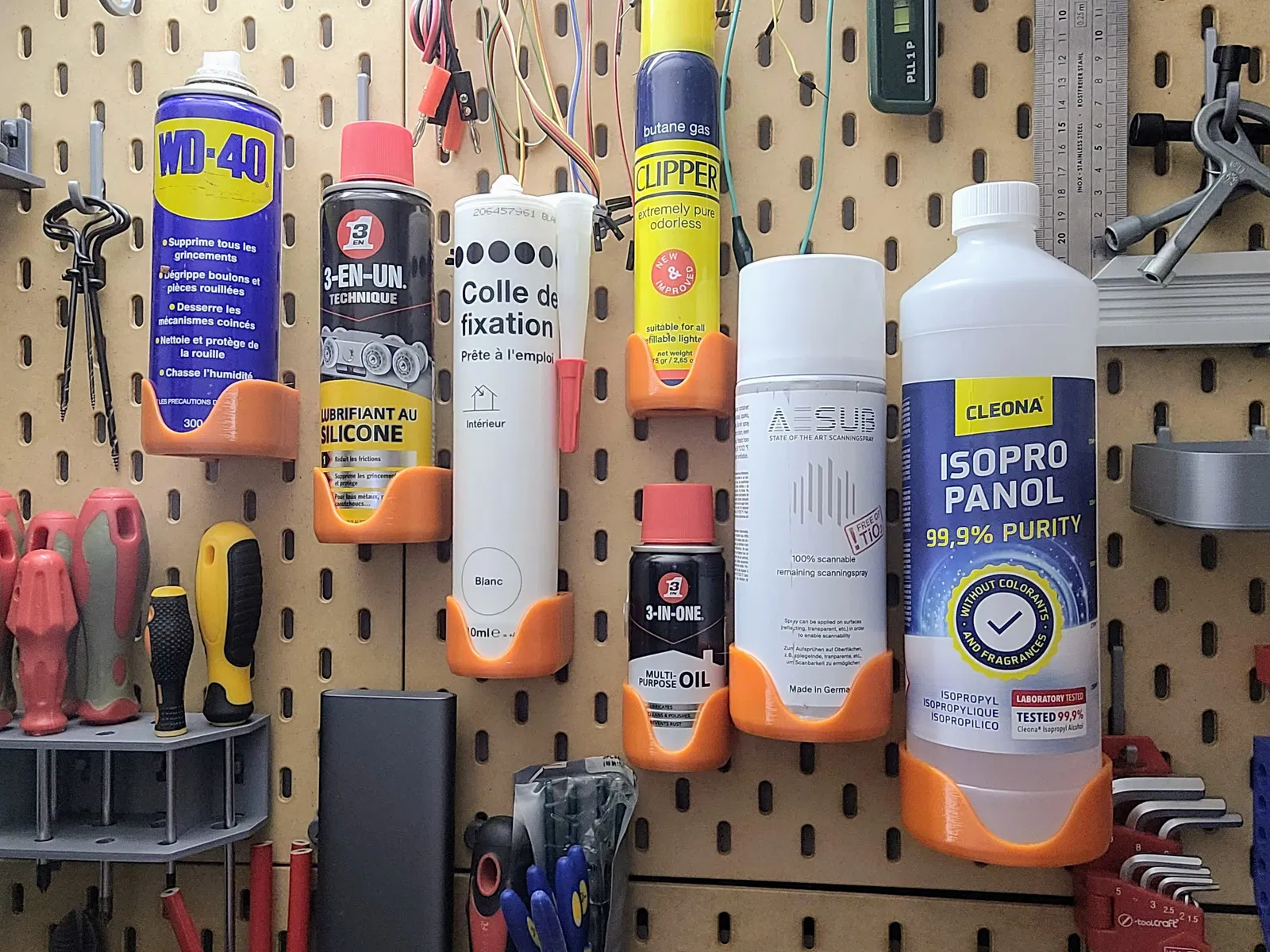

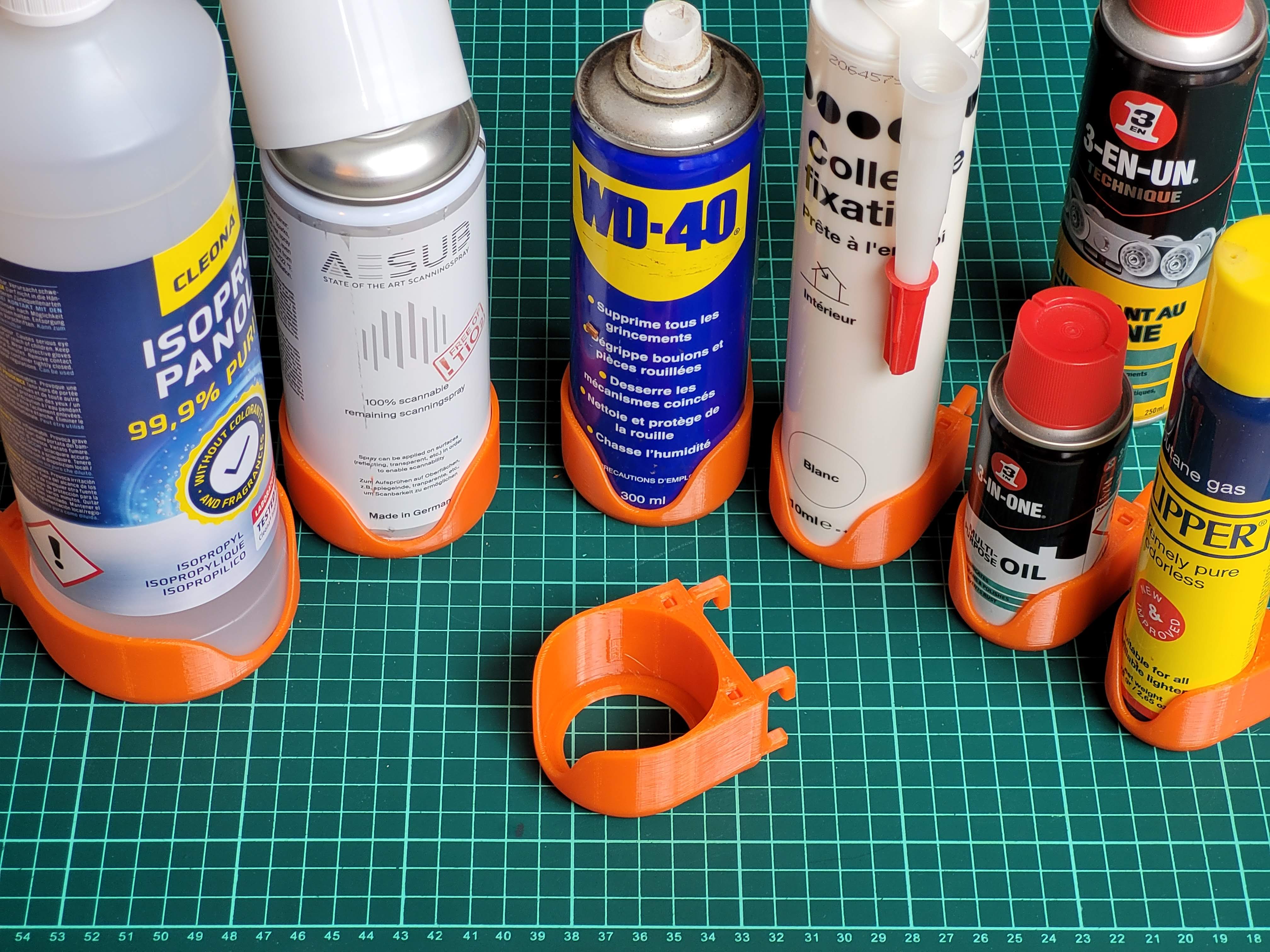

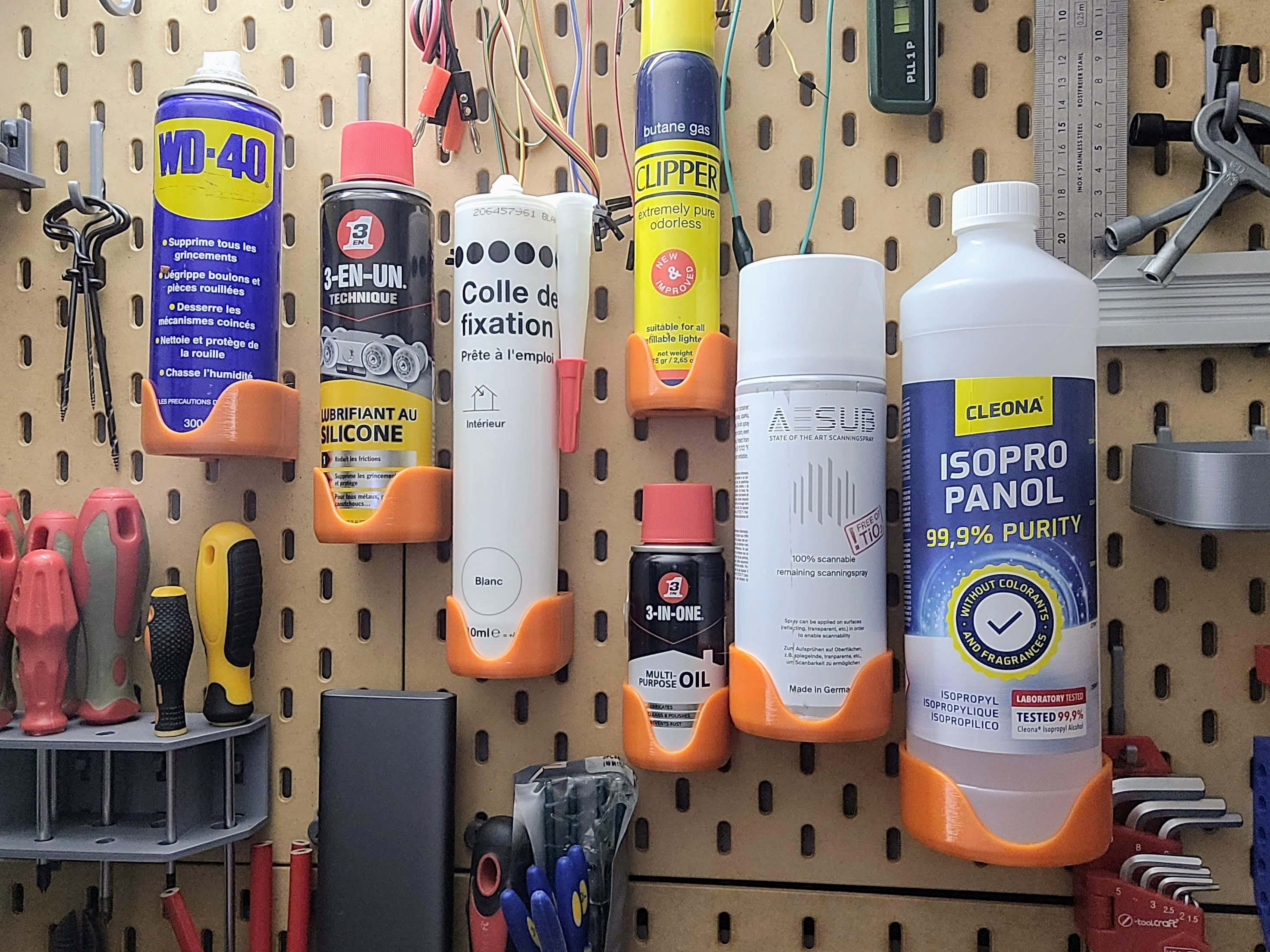

chỉnh sửa 25/2024: Thêm 5 kích thước nữa theo yêu cầu, hy vọng giúp ích được cho mọi người! chỉnh sửa 04/2023: Tui đã tạo RA HAI bản remix dạng parametric mà bạn cần nếu muốn tiết kiệm không gian trên bảng pegboard của bạn: SKADIS SIDE HOLDER (trái & phải) SKADIS TOP HOLDER Tui đã remix lại cái đế giữ chai trước đó của tui để nó tương thích với hệ thống IKEA SKADIS. Đây là mấy loại tui đã in & lắp đặt tới giờ: Đường kính chai Đường kính lòng đế SKADIS Ví dụ D 40.00 mm D 40.50 mm Gas bật lửa Clipper D 45.20 mm D 45.70 mm Ống dầu 100ml D 49.00 mm D 49.50 mm Tuýp keo/silicone... D 53.00 mm D 53.50 mm WD40, bình xịt 200ml/250ml D 57.75 mm D 58.25 mm WD40 300ml... D 60.00 mm D 60.5 mm theo yêu cầu D 61.50 mm D 62.00 mm theo yêu cầu 62.00 mm D 62.50 mm theo yêu cầu D 66.20 mm D 66.50 mm Lon bia/soda 330ml tiêu chuẩn Bình xịt sơn 400ml tiêu chuẩn... D 71.50 mm D 72.00 mm Yêu cầu D 72.00 mm D 72.50 mm Bình giữ nhiệt Chilly v1 D 73.50 mm D 74.00 mm theo yêu cầu D 72.50 mm D 73.00 mm theo yêu cầu D 74.50 mm D 75.00 mm theo yêu cầu D 75.00 mm D 75.50 mm theo yêu cầu D 75.50 mm D 76.00 mm Bình giữ nhiệt Chilly v2 D 80.00 mm D 80.50 mm Isopropanol 1000 ml D 81.50 mm D 82.00 mm theo yêu cầu D 82.00 mm D 82.50 mm theo yêu cầu Về thiết kế:

• Đường kính lòng đế lớn hơn đường kính chai 0.5mm để vừa khít & dễ dàng. Về file Freecad:

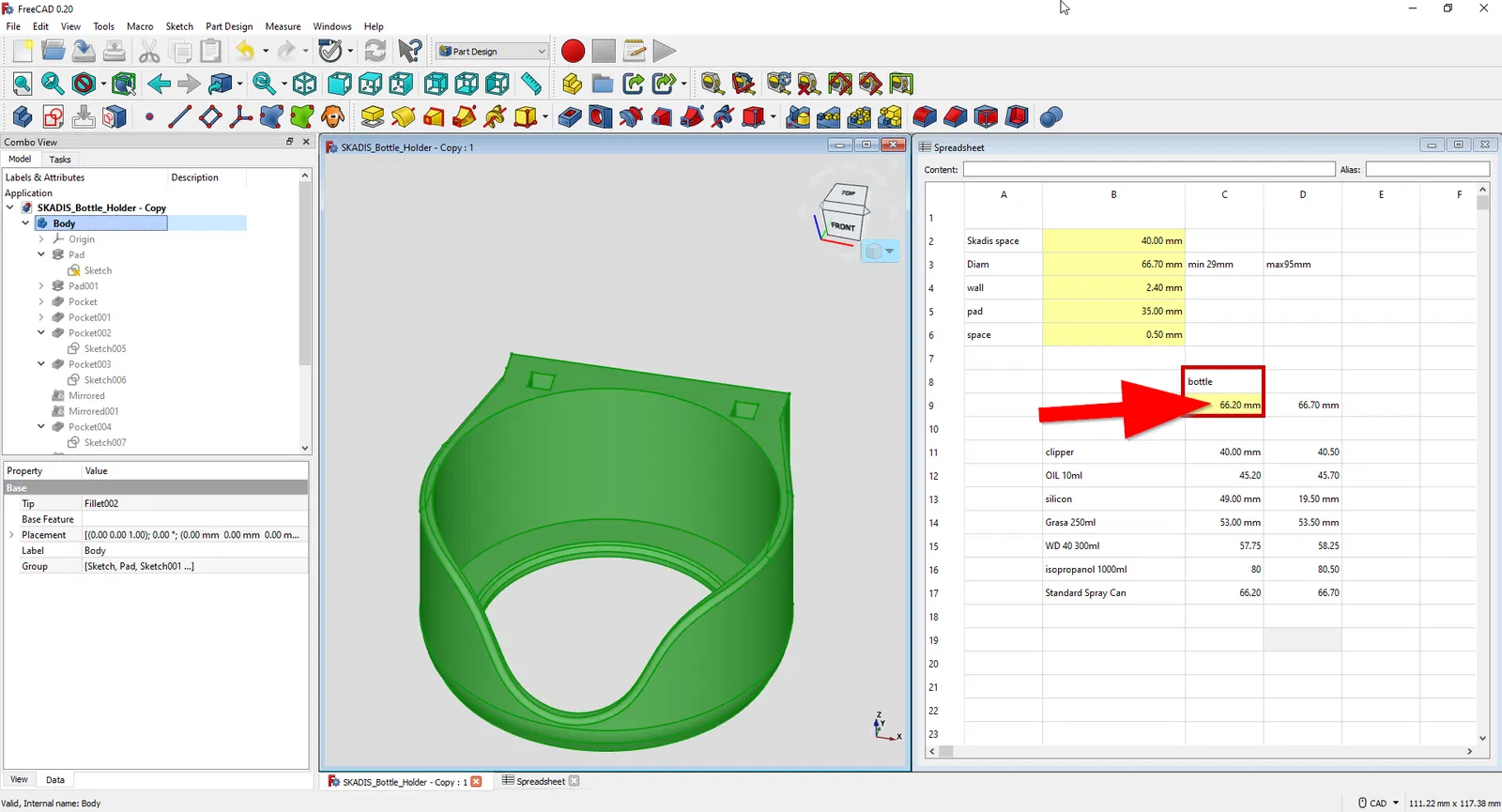

• Mở bảng tính (Spreadsheet)
• Sửa ô được tô sáng trong ảnh chụp màn hình
• Không cần thêm khoảng hở 0.5mm, bảng tính tự tính toán (ô 'space')
• Nếu không thể tạo được mô hình, hãy xóa phần vát cạnh/bo tròn cuối cùng (lỗi topology) Nếu bạn không rành về file Freecad, tui rất sẵn lòng thêm các biến thể vào danh sách này. Hy vọng là nó giúp ích nha! Mô hình liên quan khác: Đối với đế giữ chai hình trụ cho IKEA IVAR, xem mô hình trước của tui: /3d-model/chu-so-huu-chai-tham-so Đối với đế giữ chai hình chữ nhật cho IKEA IVAR, xem bản remix mới hơn của tui:
