Pétanque/Boules Jack

Tác giả Chris_Hill

Lượt tải
63
Lượt thích
4
Lượt coi
360

File 3 7,6 MB

  • petanque_jack_parts_1767555397.stlSTL · 6,1 MB
  • petanque_jack_parts_1767555398.3mf3MF · 1,5 MB
  • petanque_jack_1767555399.scadSCAD · 2,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#139787
Ngày đăng

Mô tả

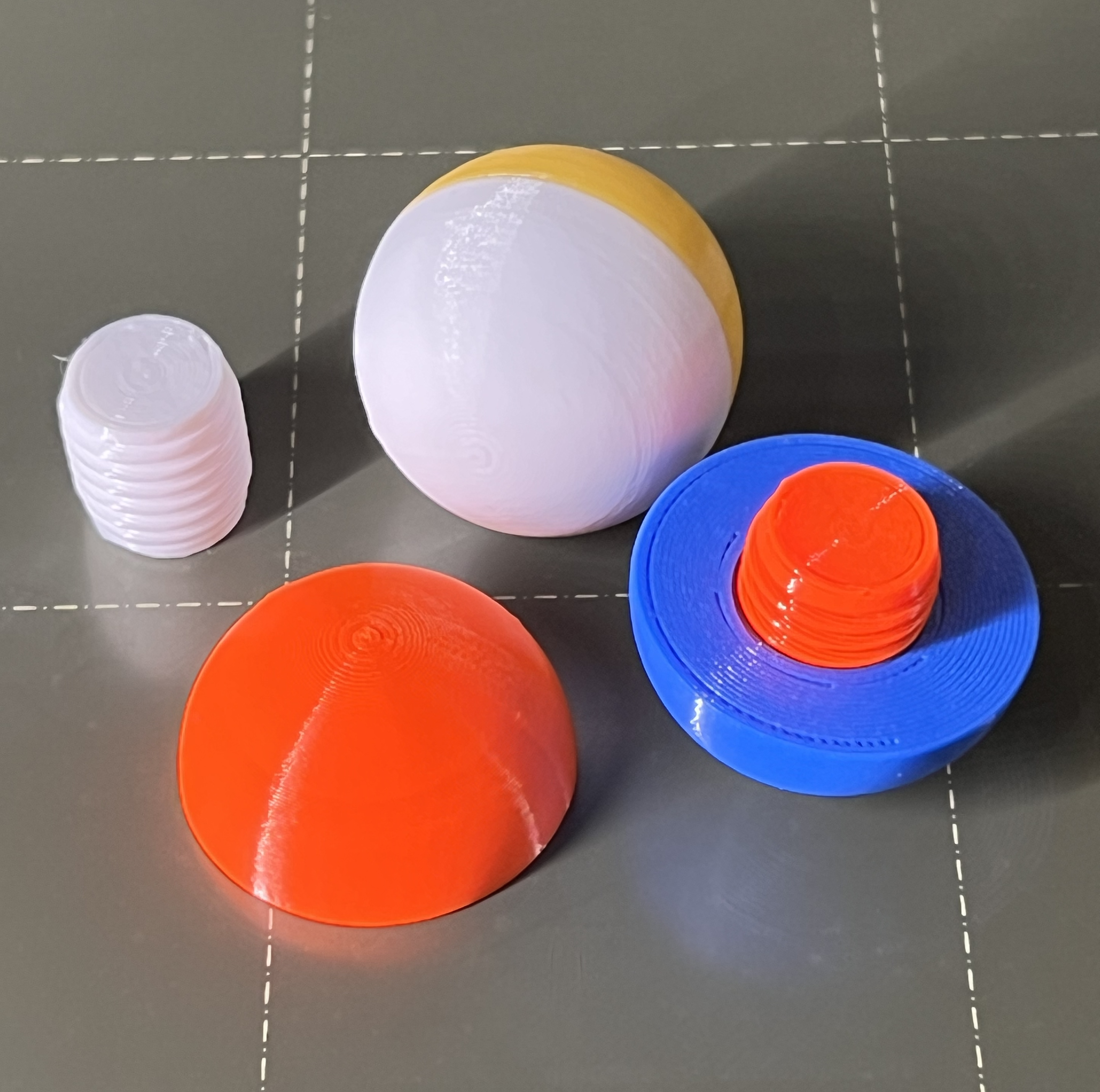

Đây là một quả Pétanque Jack được in làm hai nửa, để đảm bảo nó in sạch sẽ mà không cần hỗ trợ trên máy in FDM. Không cần thêm phần cứng hay keo - hai nửa này vặn với nhau bằng chốt in.

Jack có đường kính tiêu chuẩn 30mm, và nếu in với 100% độ đặc ruột, nó sẽ có trọng lượng tiêu chuẩn từ 10g đến 18g (PLA/PETG ~15g, ABS ~12g).

Chỉ cần đừng in nó màu Xanh Cỏ nếu bạn định chơi trên sân cắm trại ;) Tôi tạo ra mô hình này để thay thế một quả jack màu xanh lá bị mất trong cỏ.

Cài đặt In

In chốt với chiều cao lớp 0.2mm, và hai nửa jack với 0.2mm lên đến chiều cao 10mm, sau đó 0.1mm cho 5mm trên cùng để giảm thiểu các bước giữa các lớp khi bán cầu phẳng ở trên. Vành 5mm cho chốt sẽ ngăn nó bị đổ trong quá trình in nhanh - cho vành một khoảng cách 0.2mm để dễ dàng tháo ra.

Tôi đã bao gồm một tệp 3MF bao gồm các cài đặt này. Tôi đã giảm 'Hệ số đùn' sợi nhựa xuống 0.9 để đảm bảo không có vấn đề gì với 100% độ đặc ruột.

Bề mặt trên của ren âm trong nửa jack sẽ dễ dàng bắc cầu mà không cần hỗ trợ, và ren đủ sâu để một lượng nhỏ nhựa chảy xệ sẽ không ngăn chốt vặn đủ sâu.

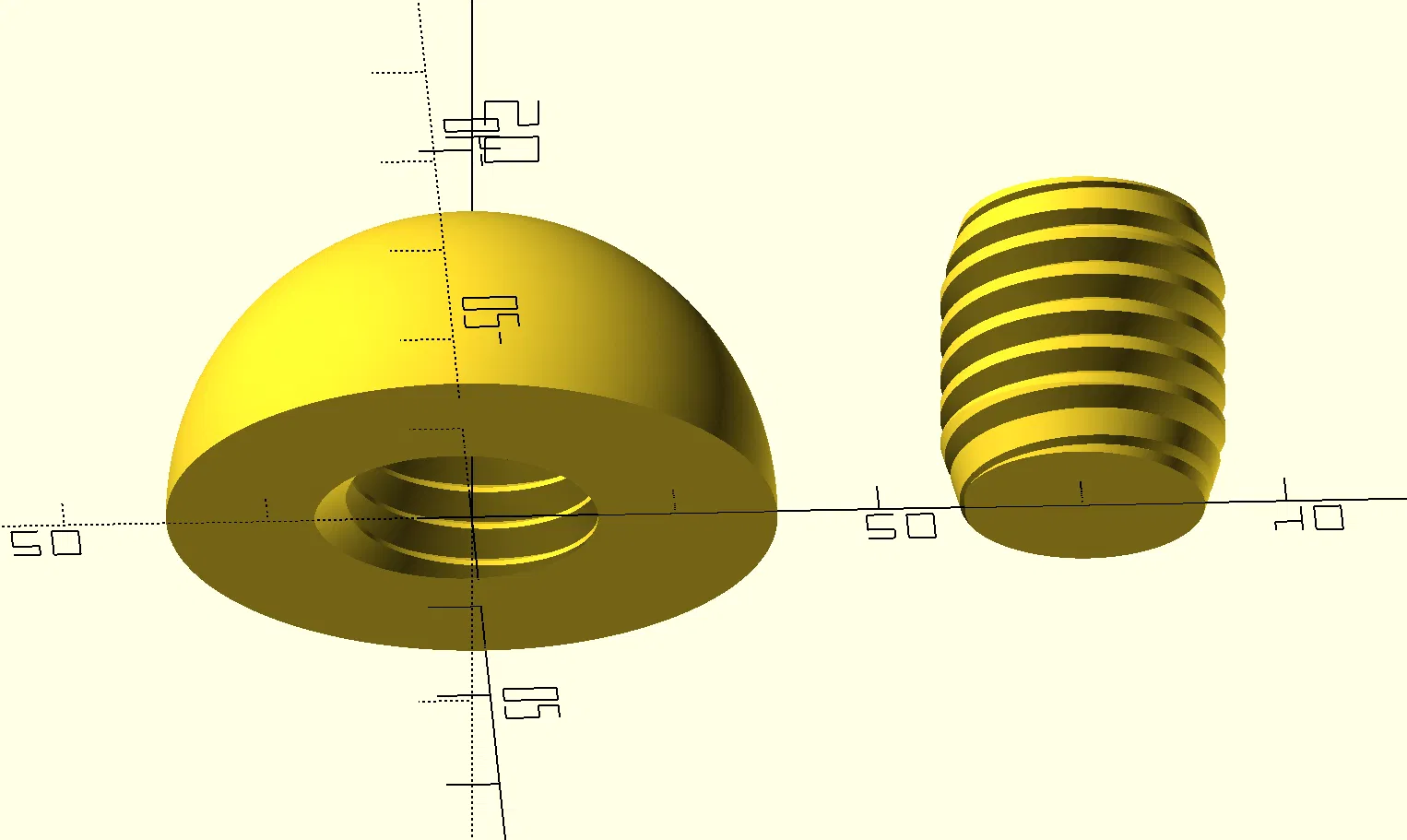

Tôi cũng đã bao gồm tập lệnh OpenSCAD mà tôi đã sử dụng để tạo ra mô hình này. Nó sử dụng module 'Threads' của Ryan Colyer trên OpenSCAD.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfscadstl
Số file mô hình
3
Tổng dung lượng
7,6 MB
File lớn nhất
6,1 MB
