Cần gạt vòi silicone cho máy in 3D Anycubic Kobra

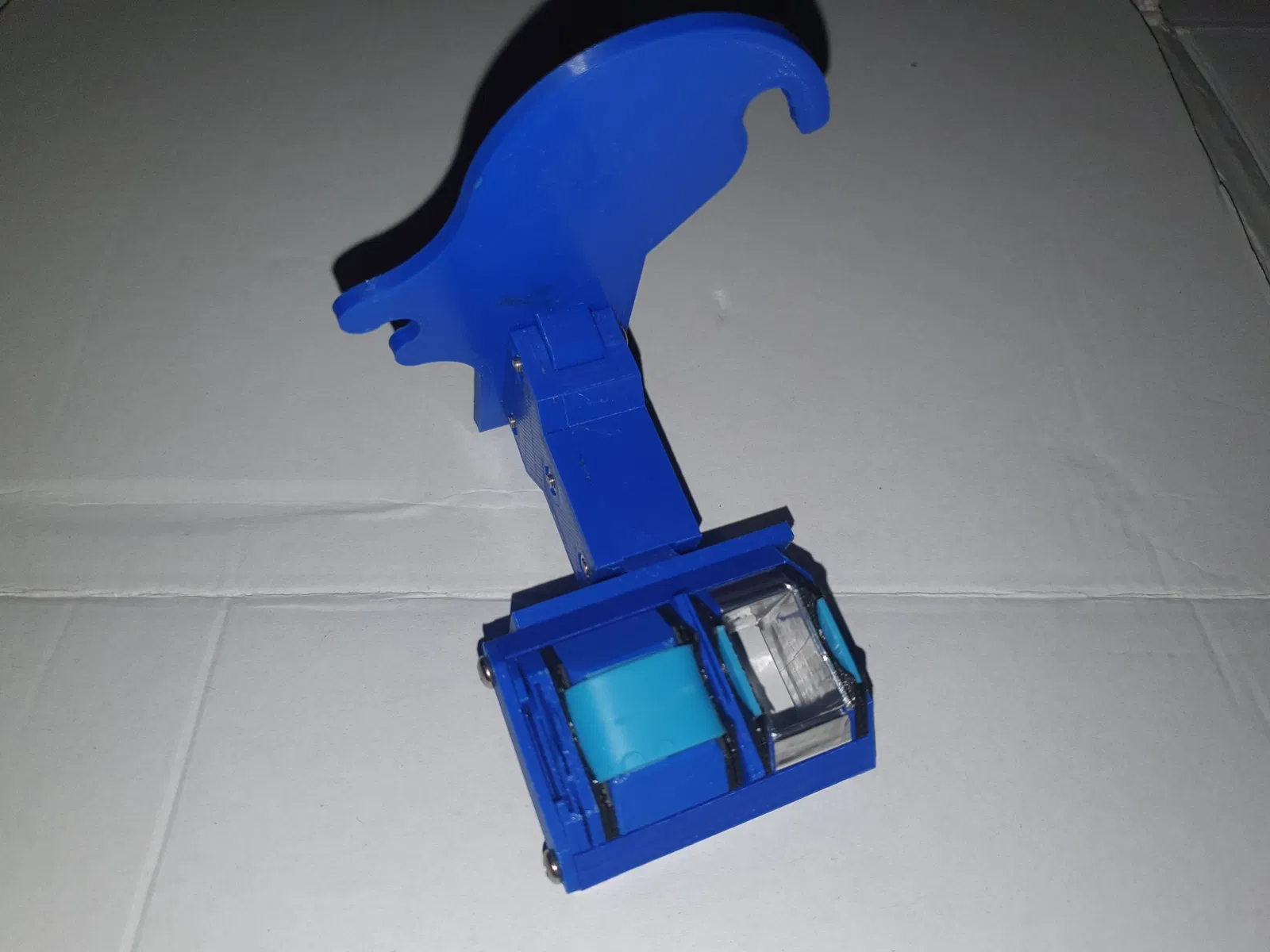

Một bộ gạt vòi với ống thải và bộ chặn chất lỏng, mà tôi đã chế tạo cho máy in Anycubic Kobra của mình. Nó hoạt động khá tốt cho tôi trong hơn 3 tháng cho đến khi tôi chuyển sang một máy in khác. Vì máy in mới của tôi không cho phép tôi di chuyển vòi đủ xa khỏi bàn để sử dụng gạt hiệu quả, không có cập nhật nào từ phía tôi được mong đợi.

Để sử dụng tất cả các tính năng, bạn phải có khả năng di chuyển vòi khoảng 40mm khỏi bàn. Các gạt hình tam giác không hoạt động với tôi, trong khi các gạt hình vuông thì có.

Bao gồm một giá đỡ cho Anycubic Kobra với khoảng 10mm điều chỉnh ở tất cả các kích thước. Giá đỡ này gắn vào vị trí trên các khoảng cách bánh xe giữa tấm kim loại và phần kéo Z bên trái và có thể phù hợp với các máy in kiểu i3 bánh xe khác.

Bộ gạt bao gồm thân chính, bộ chặn chất lỏng, ống thải và một số lượng gạt hình vuông và hình tam giác biến đổi. Mỗi gạt bao gồm hai phần đối xứng và một mảnh silicone được kẹp ở giữa. Bộ chặn chất lỏng bao gồm một thân chính với một lỗ m3 và một chỗ cho một đai ốc m3 ở dưới, một miếng chèn hình vuông và một phần (hy sinh) giữa miếng chèn và vít cùng hai miếng silicone. Vít và đai ốc ở dưới cho phép đẩy miếng chèn và các phần silicone lên trên nếu cần. Tất cả vít/đai ốc/miếng chèn sử dụng đều là m3.

Các phần silicone có thể là hình vuông 15x15 mm, hình tam giác được tạo ra từ việc cắt một hình vuông 15x15 mm theo đường chéo hoặc một dải rộng 15 mm và dài khoảng 40mm. Chiều dài chính xác của dải không quan trọng lắm, miễn là nó đủ dài để được kẹp chặt ở cả hai bên. Các phần được thiết kế để hoạt động với bất kỳ phần silicone nào dày hơn 0.9mm và chỉ cần kẹp chúng vào vị trí.

Các phần giữ thay thế có thể được sử dụng như các khoảng cách hoặc để lấp đầy thân chính, để các phần được kẹp chặt với nhau.

Các phần màu xanh trong mô hình là silicone, mọi thứ khác đều được in.

Tôi đã tải lên một bản lắp ráp với một phần của mỗi loại dưới dạng tệp bước và m3f, vì vậy bạn có thể chọn và nhân các phần theo nhu cầu. Tôi cũng đã thêm các phần của cấu hình klipper của tôi để cho bạn một ý tưởng về cách điều này có thể được sử dụng.

Chỉnh sửa: Phần giá đỡ hình vuông chỉ có một lần, nhưng cần được in hai lần để lắp ráp.

Nếu bạn gặp vấn đề hoặc có ý tưởng để cải thiện điều gì đó, bạn được chào đón để tạo một phiên bản remix từ tệp bước hoặc dự án onshape.

Dự án Onshape: https://cad.onshape.com/documents/6290464a86d8fde819b439c2/w/7de7cb84592701a1f8d85b98/e/bad85b142cd85bcec2e1f4b4?configuration=siliconne\_sheet\_width%3D1.5%3Bspacer\_width%3D0.75&renderMode=0&uiState=64066597d337c25917117fc6
