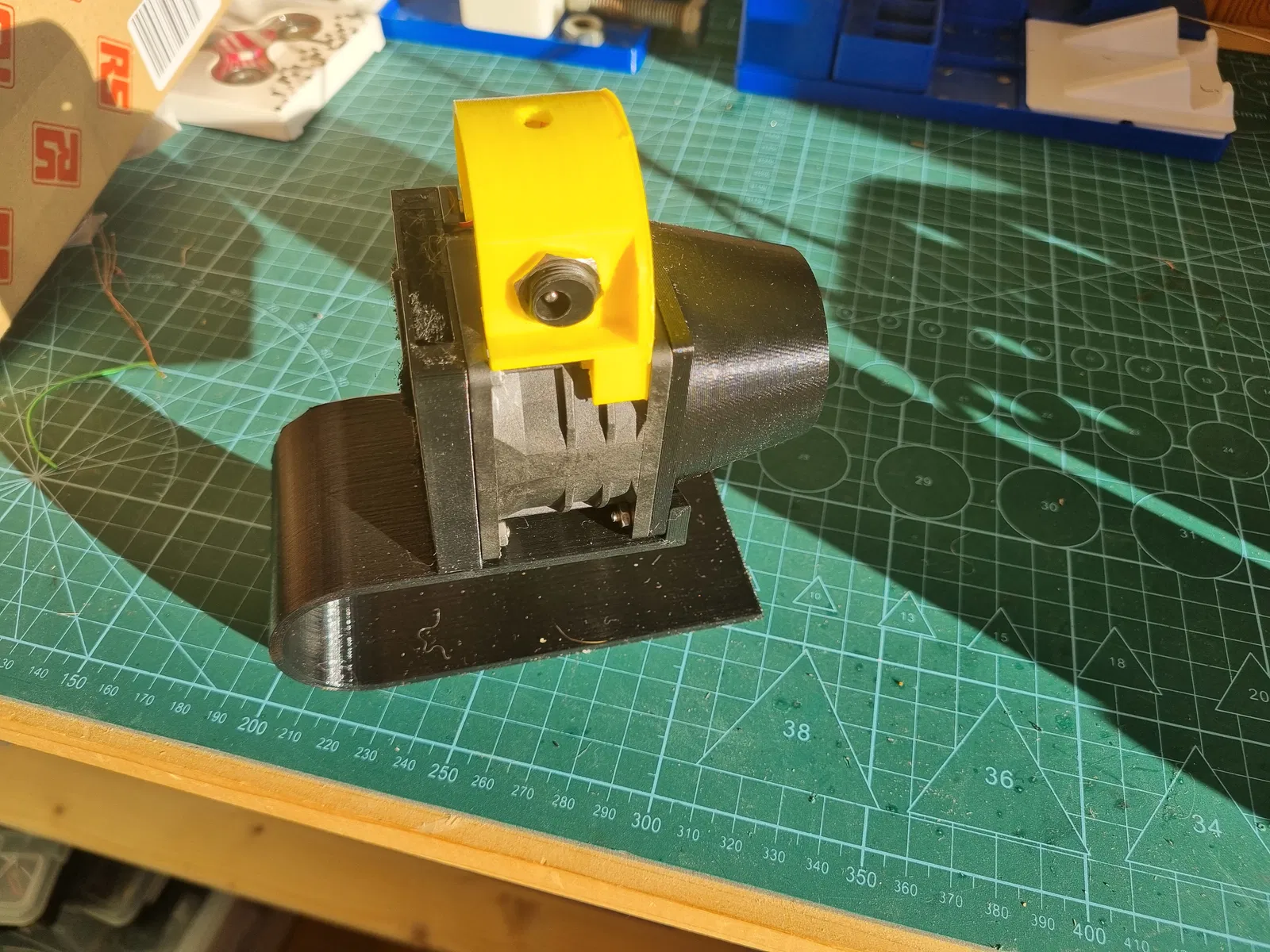

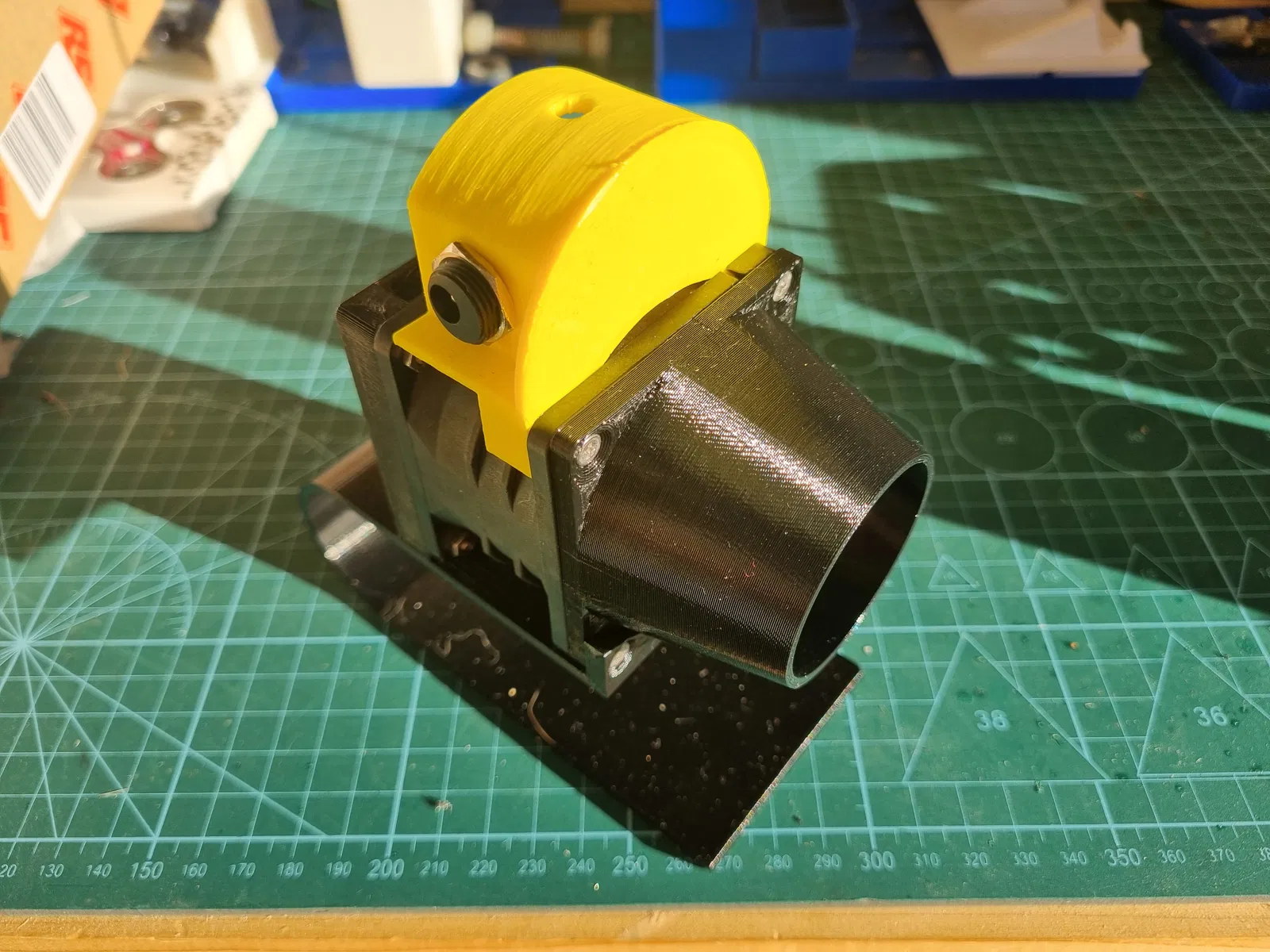

Máy Hút Khói Hàn Nhỏ Gọn

Đây là một máy hút khói hàn dạng nhỏ gọn. Nó được làm cho quạt Server 60X60X38, nhưng tất cả các kích thước đều là tham số trong Fusion 360.

Không cần Support! Layer Height 0.3

Phần cứng không cần in 3D: Yêu cầu 8 ốc vít m3, jack DC, Quạt. Công tắc hoặc bộ điều khiển PWM là tùy chọn.

Tôi đã in hầu hết bằng PTEG, nhưng tôi nghĩ chỉ có phần phễu là cần một vật liệu chịu nhiệt tốt hơn một chút, nhưng cũng không hẳn là bắt buộc.

Khi in thì độ dày tường và mật độ lấp đầy không quá quan trọng. Cái duy nhất cần lưu ý khi in bộ giữ bộ lọc là nếu bạn dùng máy in bedslinger. Lúc đó, cạnh dài nên đặt dọc theo hướng di chuyển của bàn in.

Nó được thiết kế để có công tắc và jack DC để dễ sử dụng. Tôi có thể làm nó phức tạp hơn sau này, nhưng tạm thời vậy là đủ.
