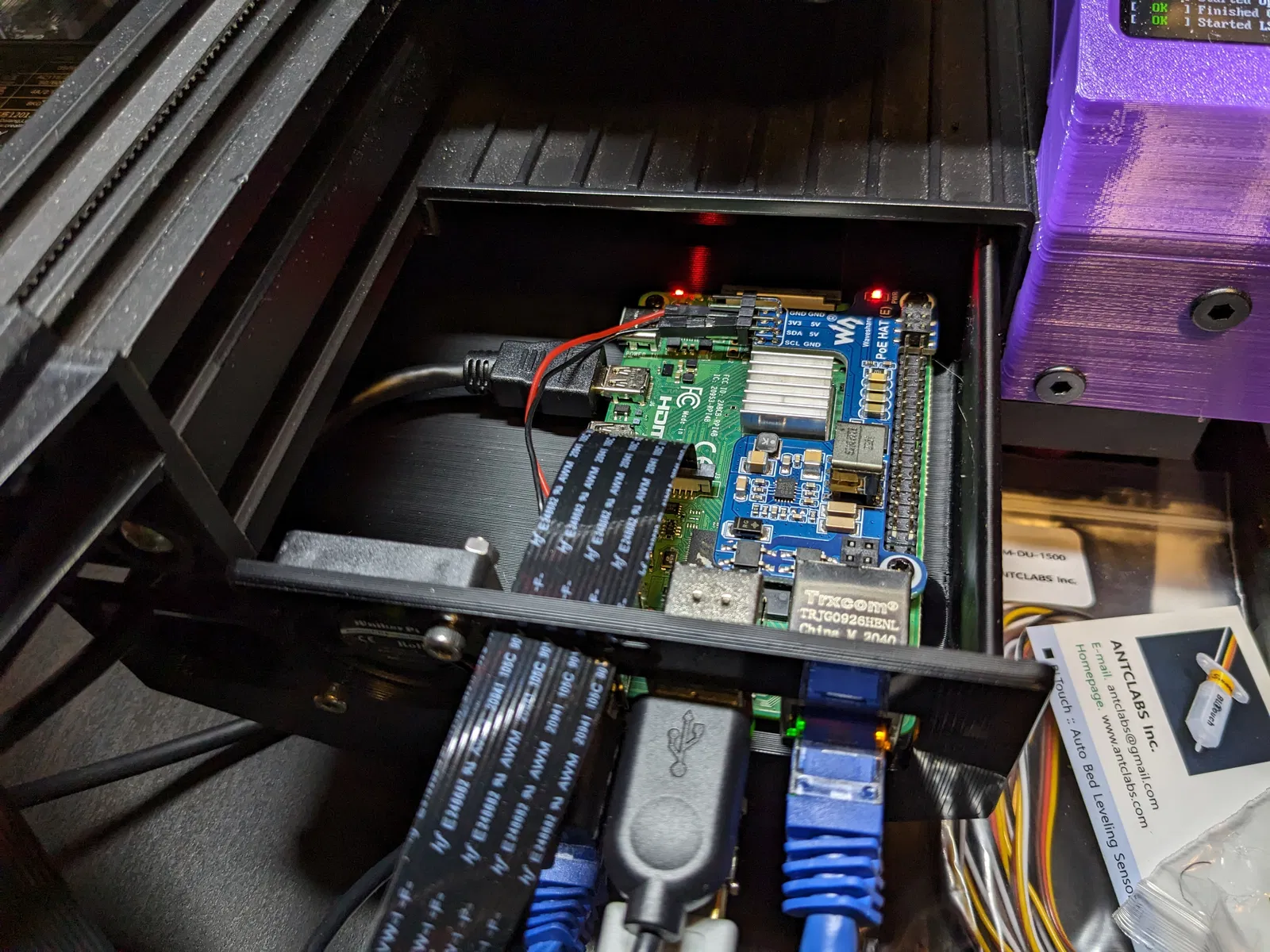

Ngăn kéo Ender 3 v2 Raspberry Pi 4

Mục tiêu của tui với cái này là:

• In được mà không cần hỗ trợ.
• Tối đa hóa không gian bên trong để chứa dây cáp.
• Lỗ cắm ra phía trước, vì tui không hiểu sao mọi người lại đi dây trong các thiết kế kín hơn.
• Có thể truy cập khe cắm thẻ nhớ SD mà không cần tháo Pi.
• Hỗ trợ cáp ruy băng của cam Pi.

In ấn

Để mặt úp xuống. Cong vênh có lẽ sẽ không làm hỏng sản phẩm, nhưng bạn có thể có một khe hở lớn hơn khi ngăn kéo đóng lại.

Vật liệu

• 4 vít tự khai thác M2.7x6-10; các loại vít có kích thước tương tự khác cũng có thể dùng được. Lỗ trên PCB Pi có đường kính khoảng 2,5 mm.
• [Tùy chọn] Quạt 30mm
• [Tùy chọn] Vít để luồn qua vỏ và quạt, đường kính lên đến M3.
• [Tùy chọn] Đai ốc phù hợp
• [Tùy chọn] Cable Matters keystone jack 180030x5-BLK
• [Tùy chọn] Cáp Ethernet vá 6 inch

Lắp ráp

Pi được bắt vít vào các trụ đỡ. Tui dùng vít tự khai thác M2.7x10 vì tui có một cái mũ nửa chiều cao, nhưng nếu không thì vít 6-8 mm có lẽ là đủ.

Thiết kế này sẽ không hoạt động nếu bạn cần bắt vít vào các trụ đỡ từ bên dưới, mặc dù việc sửa đổi thiết kế để hỗ trợ điều này sẽ tương đối đơn giản.

Nếu bạn đang sử dụng quạt, hãy cẩn thận với các loại vít lớn hơn vì thành vỏ hơi mỏng. Chỉ cần 2 vít là đủ.

Đây là bộ phận thay thế cho ngăn kéo đi kèm với máy in. Đừng tháo vỏ ngăn kéo.

Thiết kế ngăn kéo khá lỏng lẻo, vì vậy hãy đảm bảo các thanh ray bên thực sự đi vào các rãnh trên máy in, nếu không nó sẽ không vừa.

Phiên bản keystone jack yêu cầu thêm 33 mm khoảng hở dọc bên dưới máy in.
