Pát Kẹp Dây Nón Cho Đèn Thợ Mỏ

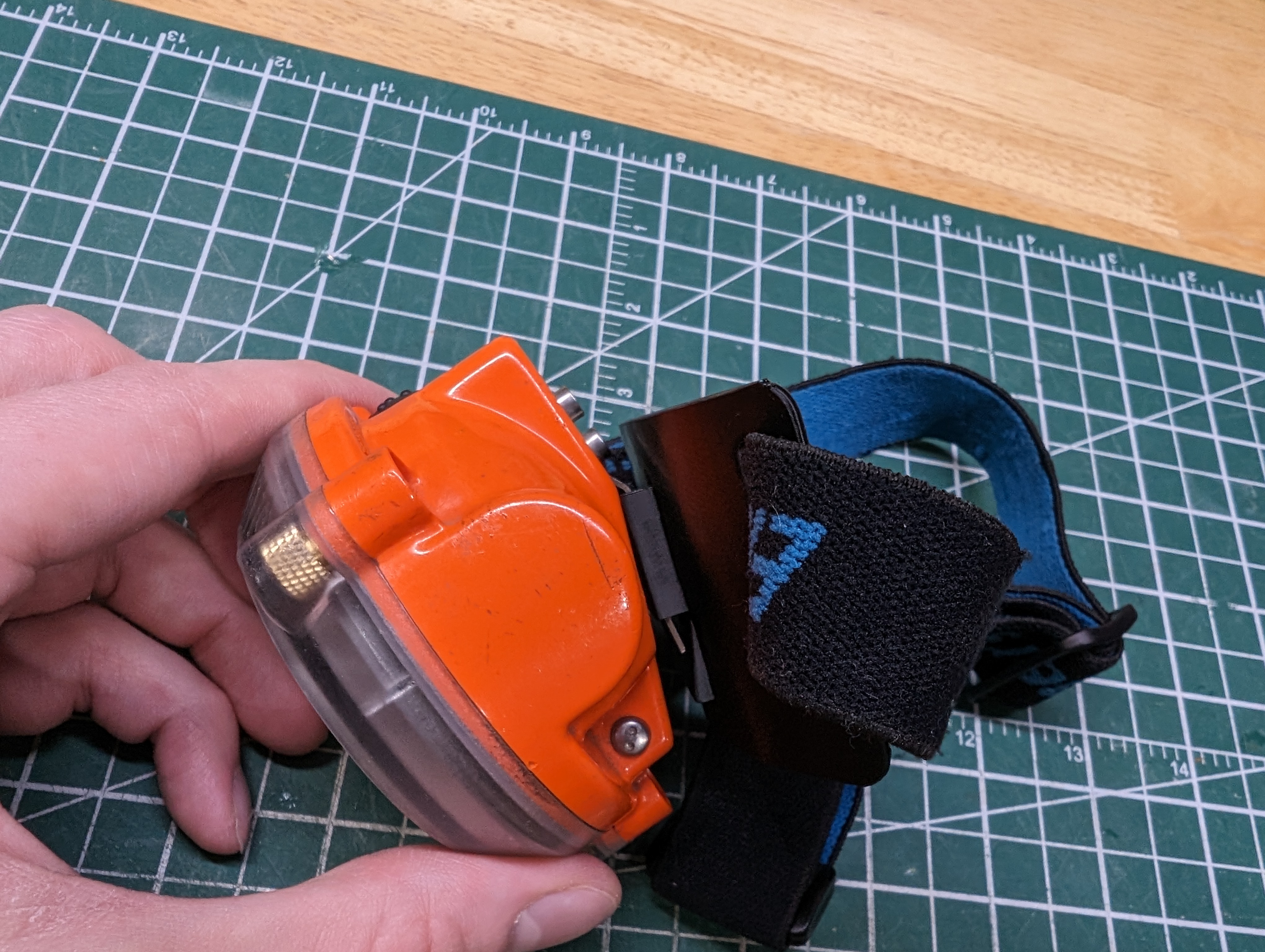

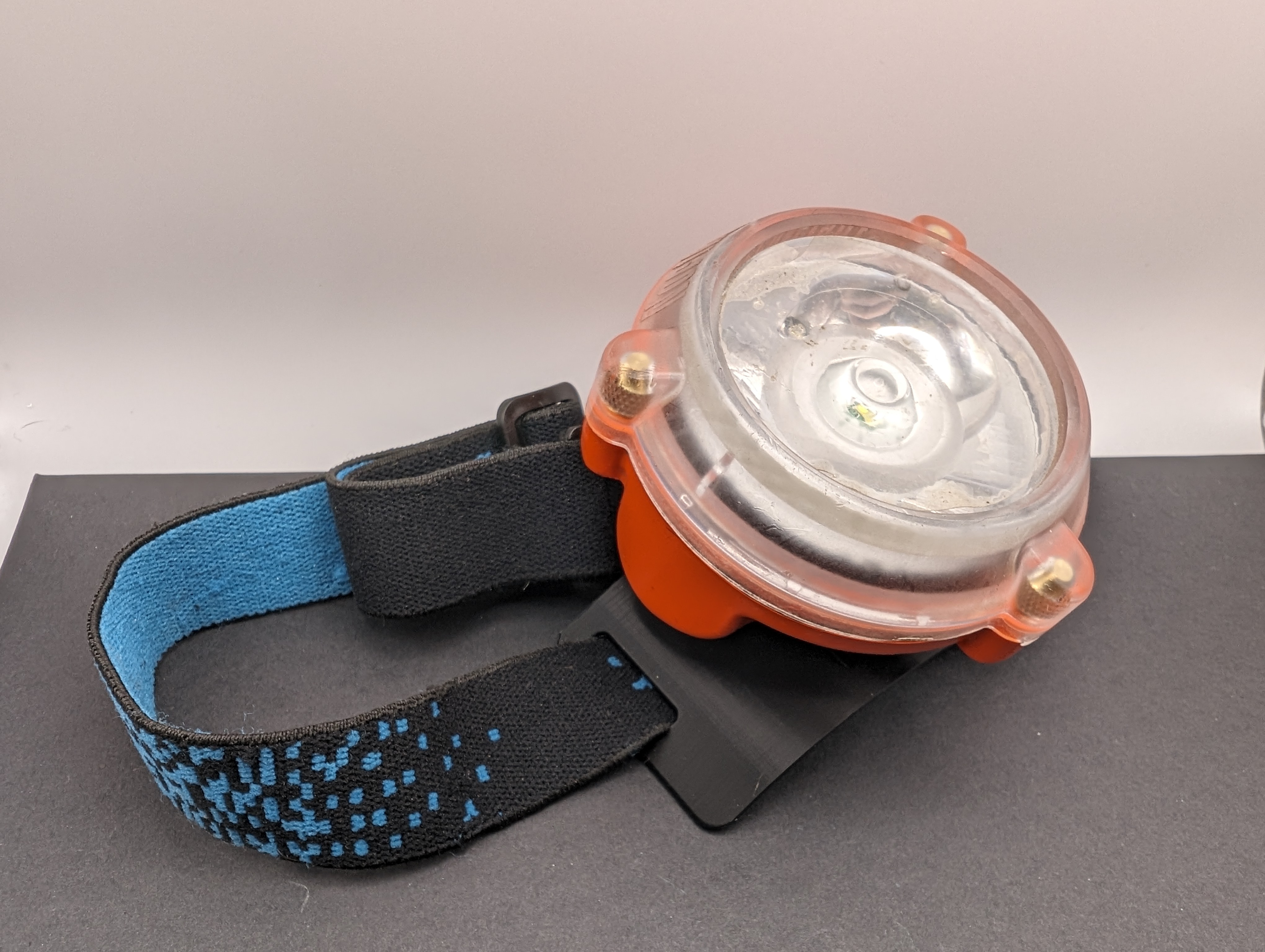

Mấy cái pát cài dây nón này cho phép bạn gắn đèn đội đầu thợ mỏ lên dây nón để xài vòng vòng trong nhà, vv. Dựa trên số đo y chang cái pát nón MSA 15244 đó. Tôi đang xài cái đèn NLT Polaris.

Ghi Chú Thiết Kế:

• Có khe để xỏ dây nón rộng 1 inch:

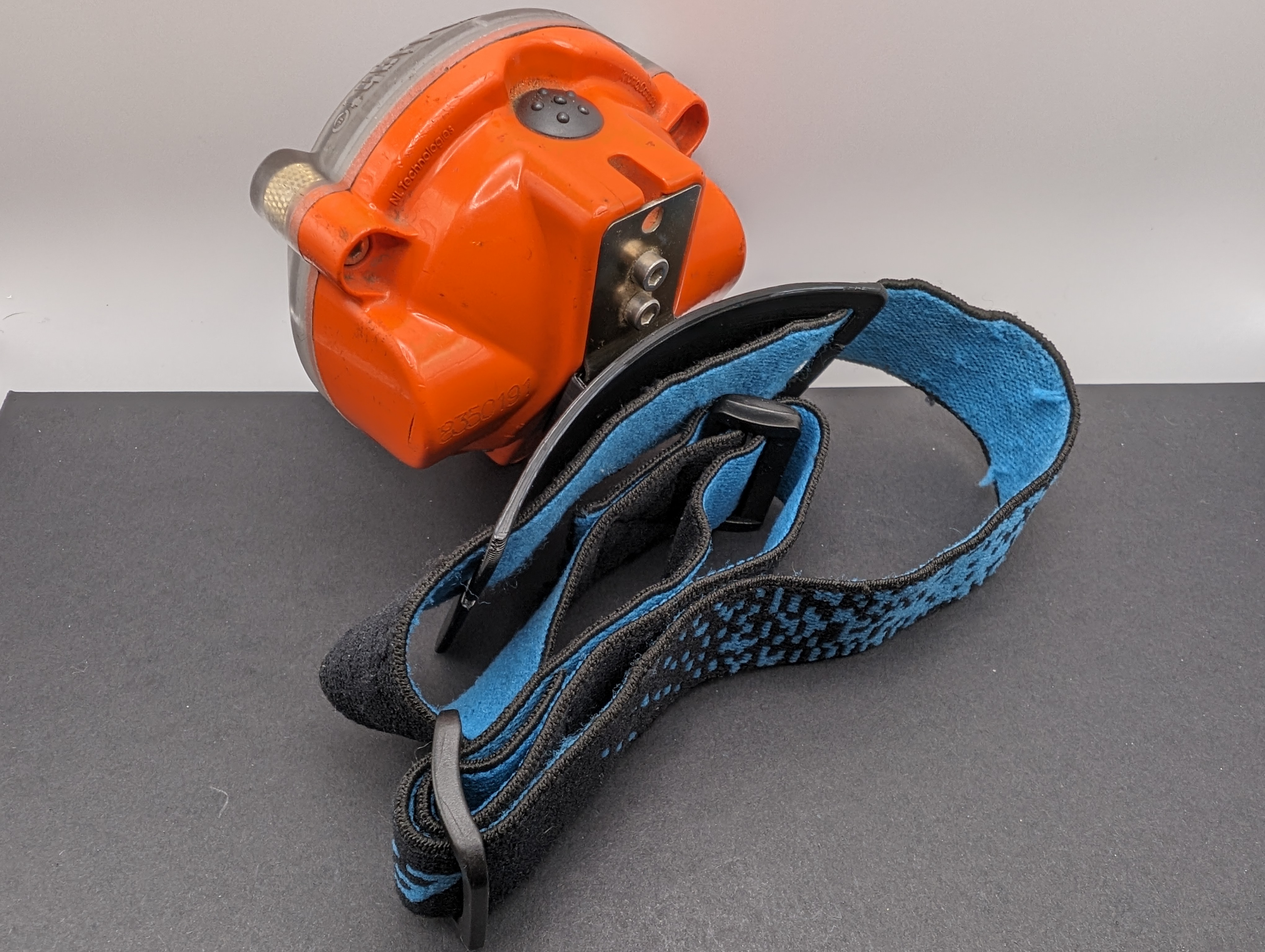

  • Tôi lột dây ra từ cái đèn pin đội đầu Energizer rẻ tiền mà tôi không xài.
  • Bạn có thể xài dây dạng luồn vô, hoặc dây liền một khối không tách rời, bằng cách khoét rãnh ở giữa dây (xem bên dưới).
• Vị trí của mấy cái khe xỏ dây, cái pát, và kích thước tổng thể của cái bản mặt dây nón được thử nghiệm để cân bằng/trọng tâm tốt nhất, với lại chắc chắn khi di chuyển.

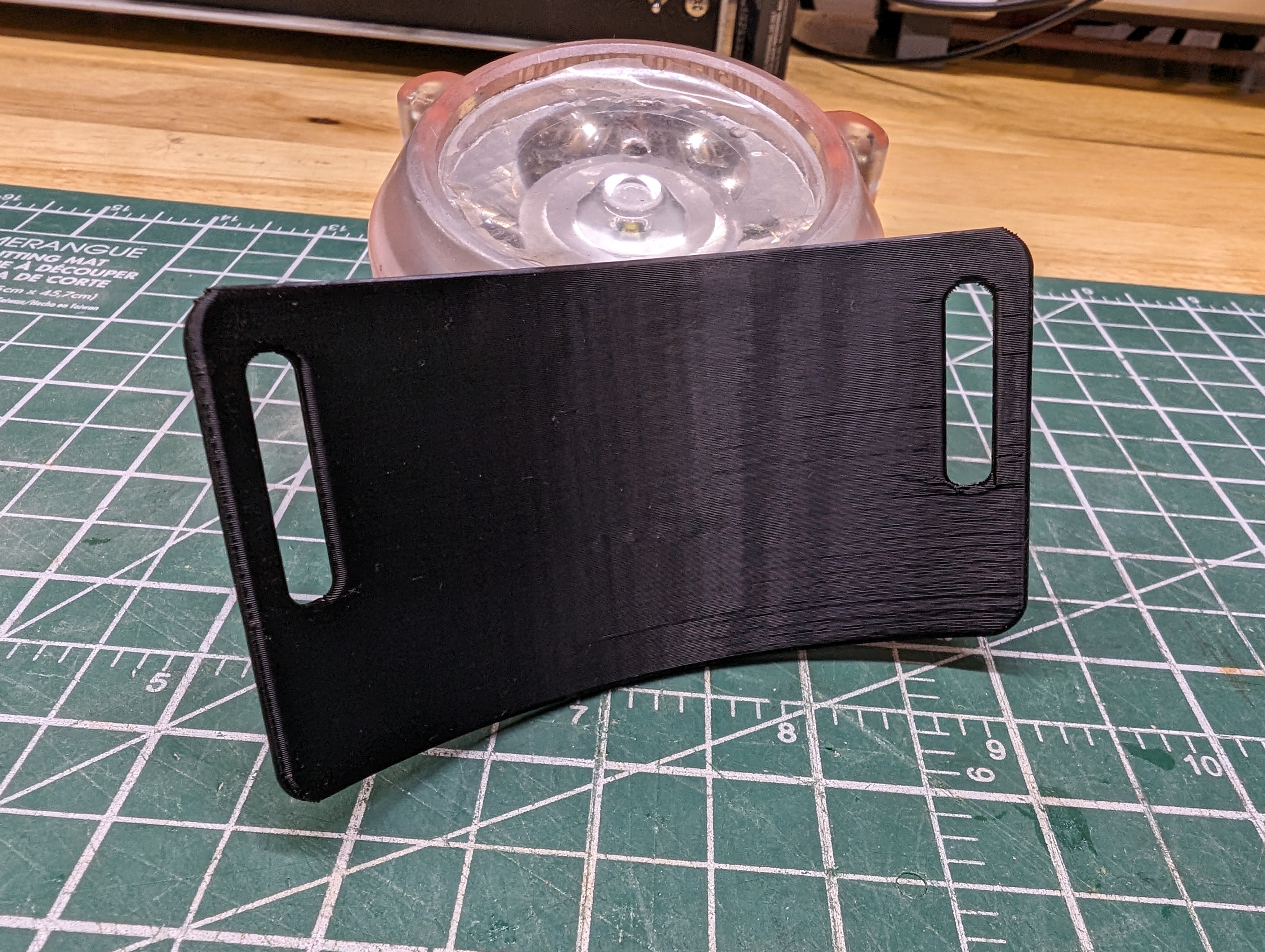

  • Tôi chọn cái bản mặt “trán” bự hơn để giúp đỡ trọng lượng của đèn đội đầu thợ mỏ. Tôi thấy mấy cái bản mặt nhỏ hơn hay bị rung lắc và bắt buộc phải siết dây nón chặt muốn đau.

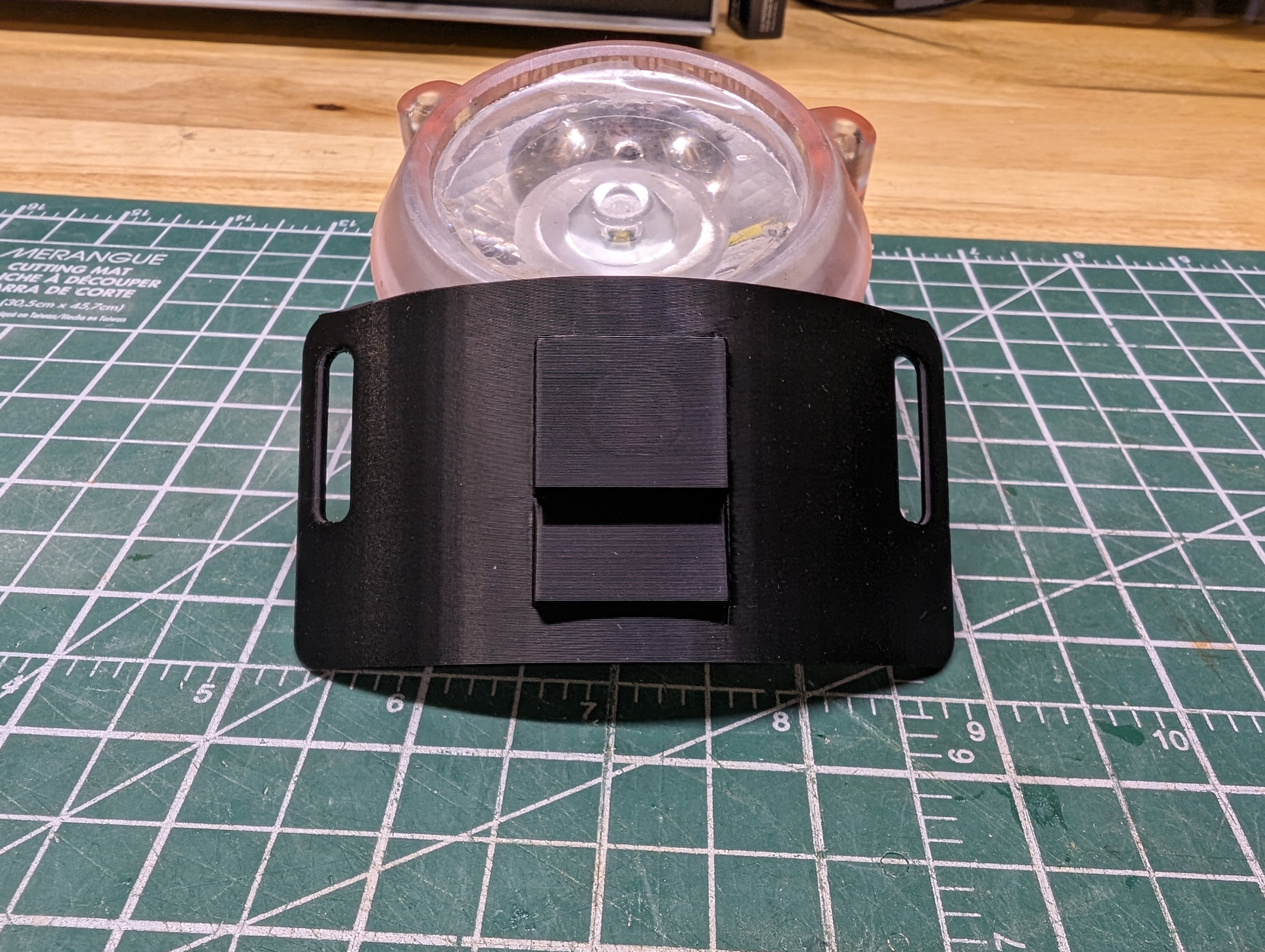

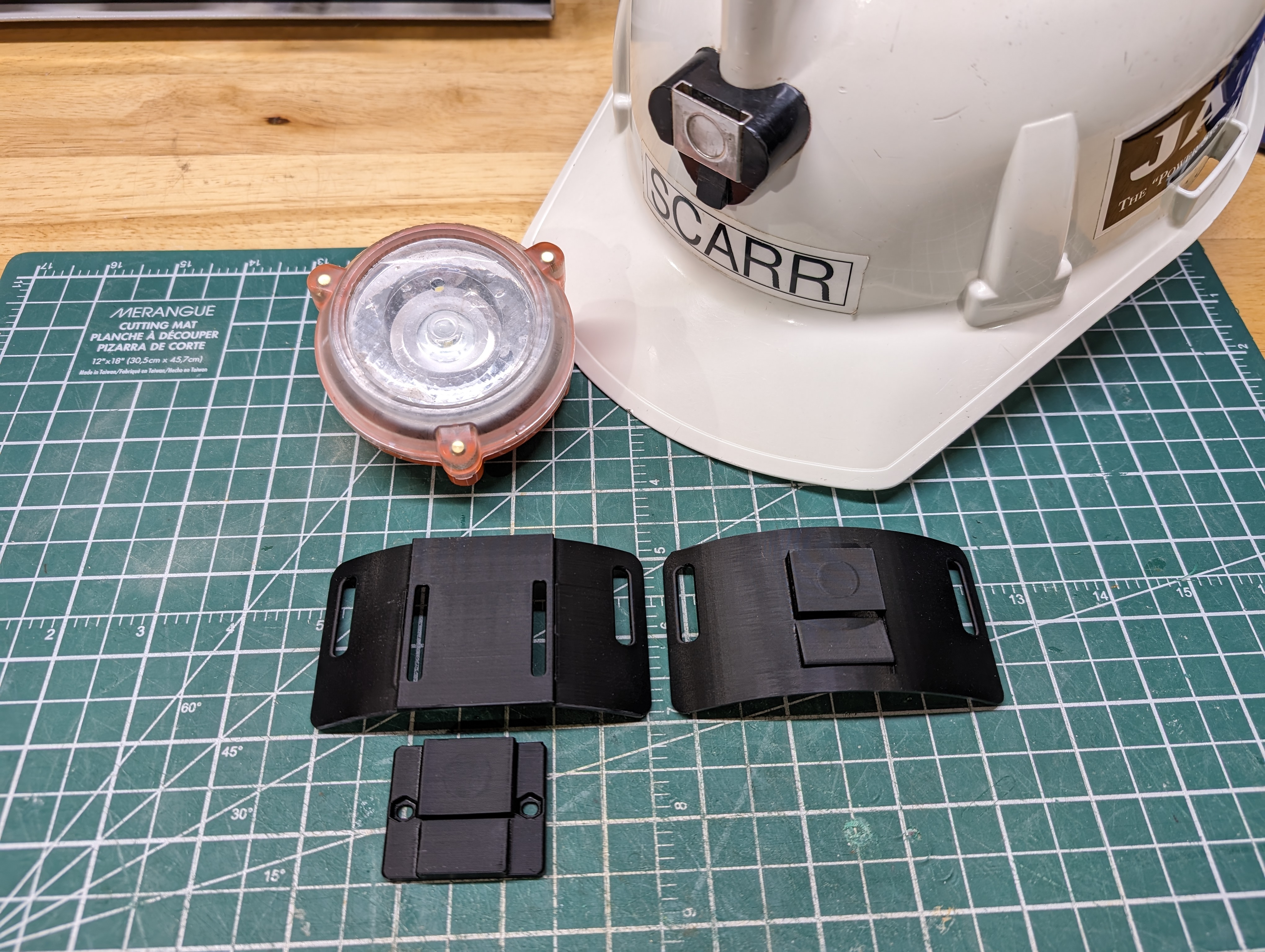

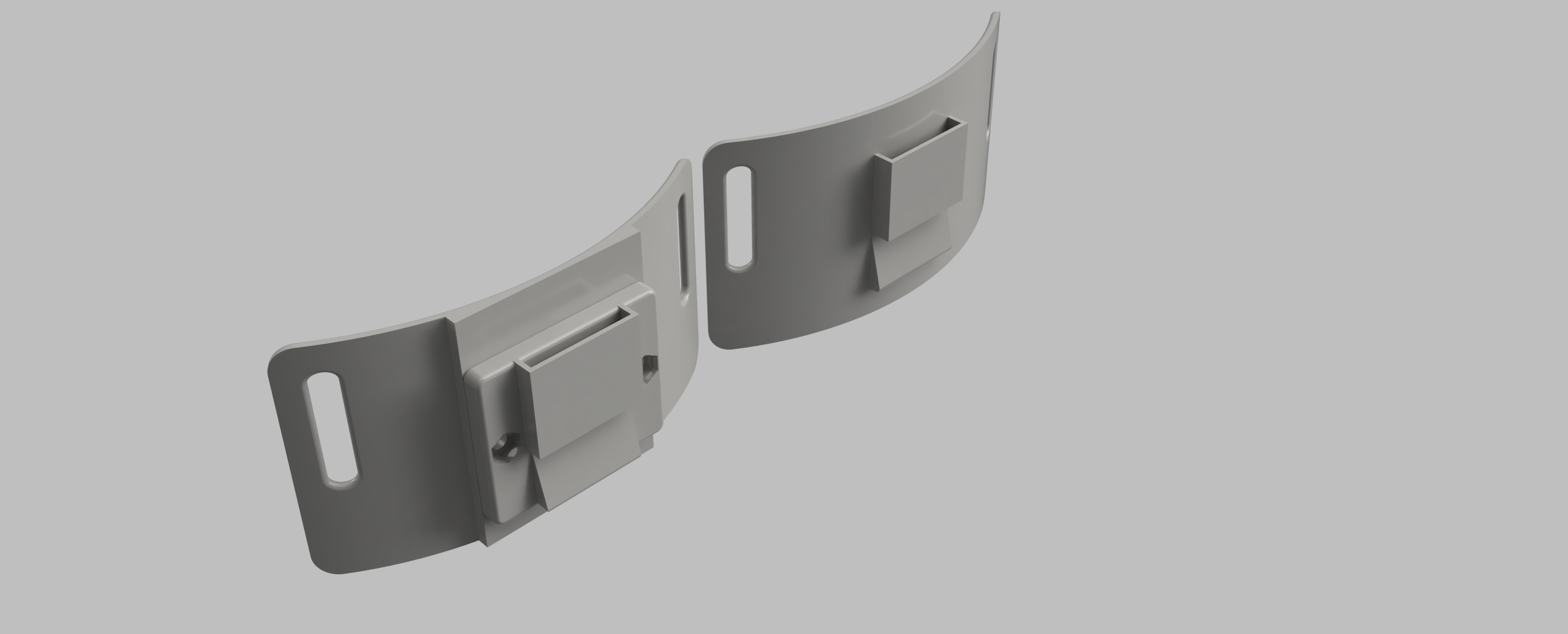

• Có hai (2) kiểu: một cái pát liền khối, và một cái hai mảnh cho phép bạn chỉnh góc lên/xuống của đèn (để cân bằng), hoặc bạn có thể dùng cái pát để gắn lên cái khác.
  • Tôi khuyên dùng cái pát liền khối đơn giản, trừ khi đèn của bạn khác tôi nhiều.

Hướng Dẫn In:

1. Tôi in bằng PLA hoặc PETG đều ổn hết.
2. Tôi đề nghị dùng brim cho chắc ăn. Mấy cái bản in PLA của tôi ổn mà không có brim, còn cái PETG thì hơi bị cong lên nếu không có.
3. Quan sát hướng đặt của mấy bộ phận, cái dây nón “liền khối” và cái pát đèn riêng lẻ phải được in với cái khe hình chữ nhật úp xuống. Đối với dây nón “liền khối”, bật chế độ “support on build-plate” lên nha.

(Tùy Chọn) Khoét Rãnh Dây Nón:

Nếu bạn xài dây nón liền một khối không tách rời được (như dây đèn Energizer), hãy khoét rãnh ở giữa khe để xỏ dây vô:

(Tùy Chọn) Sử Dụng Pát Đèn:

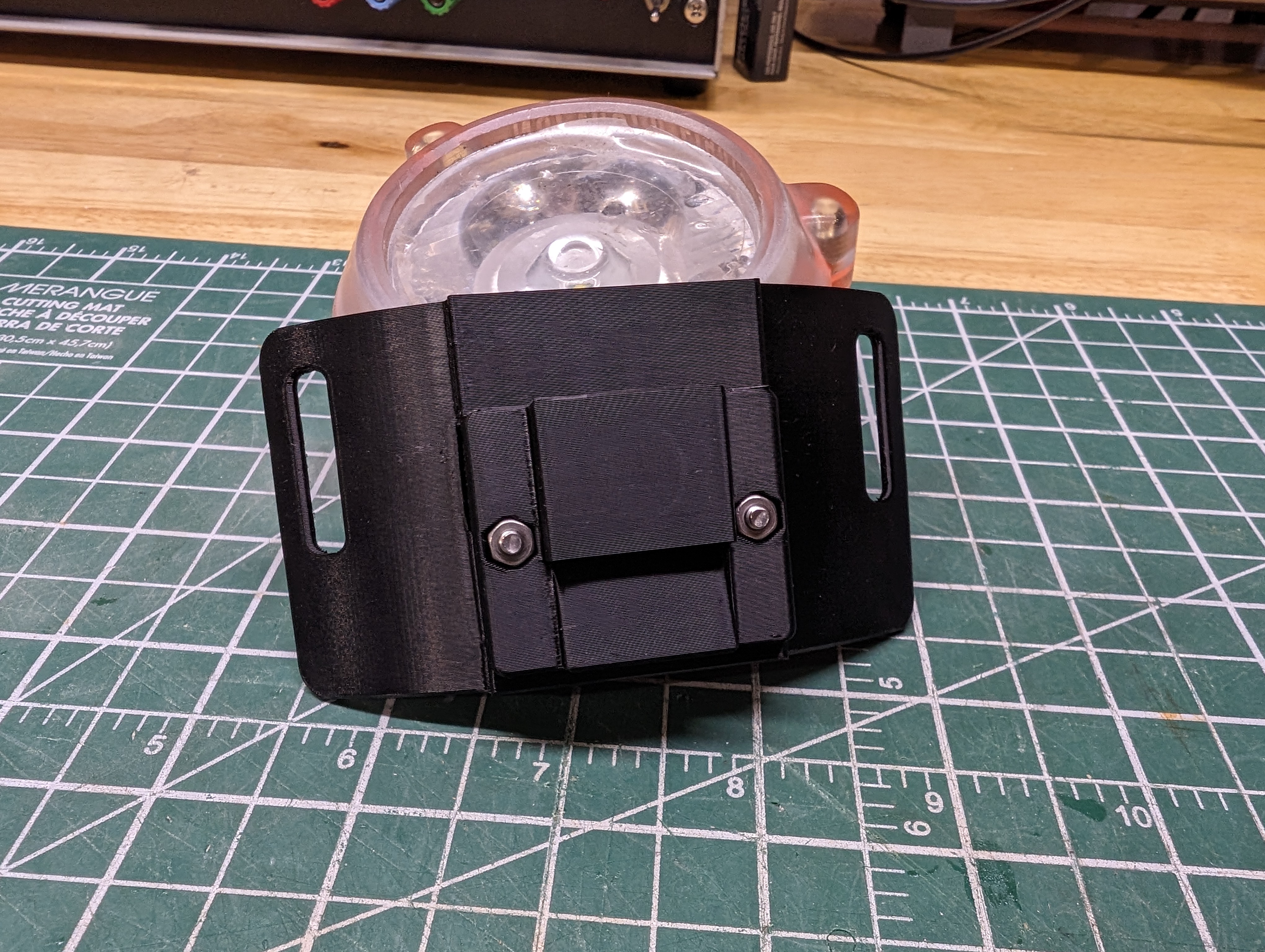

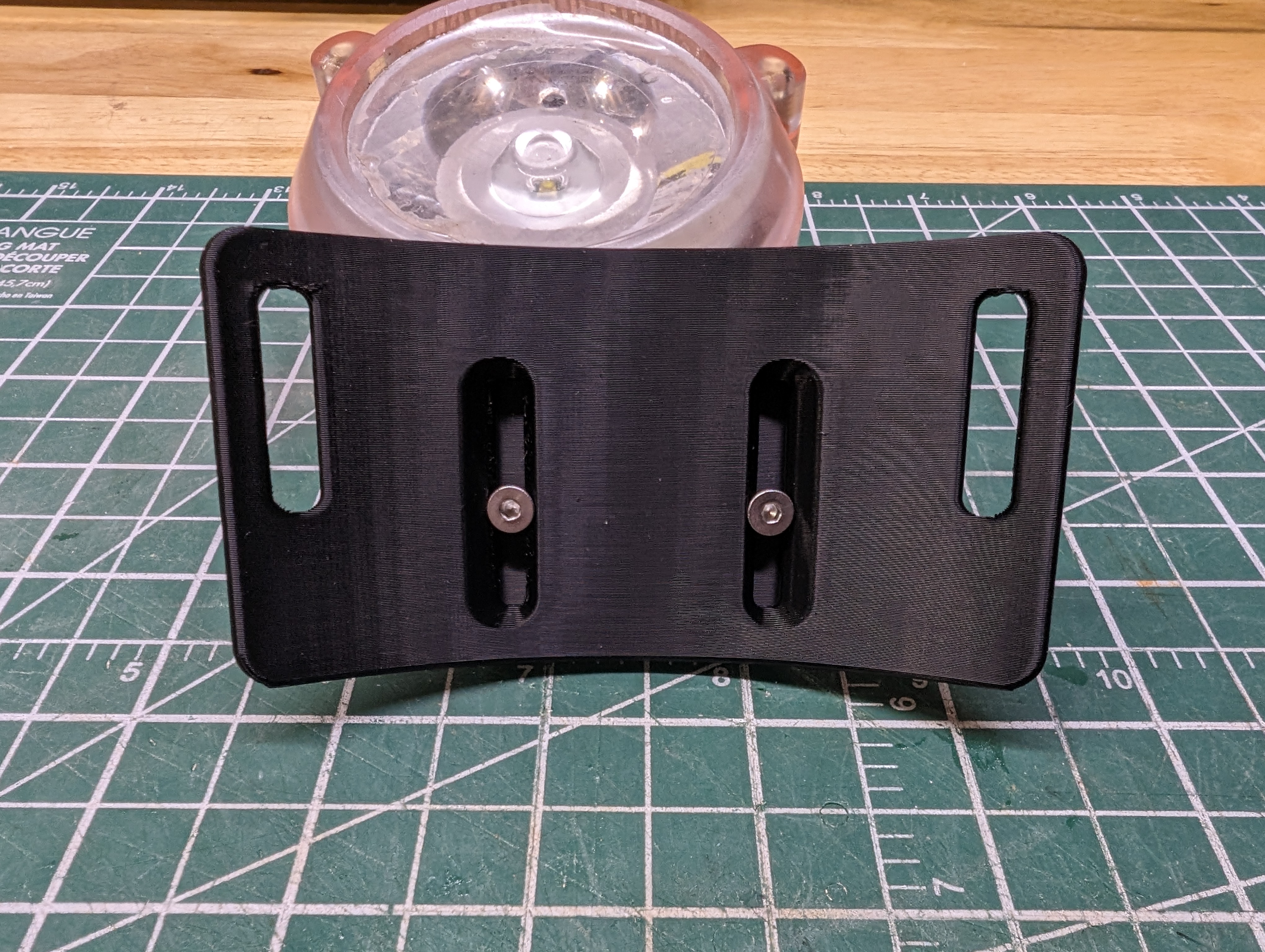

Các lỗ bắt ốc và lỗ/khe để gắn cái pát đèn riêng lẻ là cho ốc M3. Dây nón có khe thì xài ốc chìm M3. Lỗ bắt ốc cách nhau 32mm, nếu bạn muốn gắn cái pát lên cái khác.

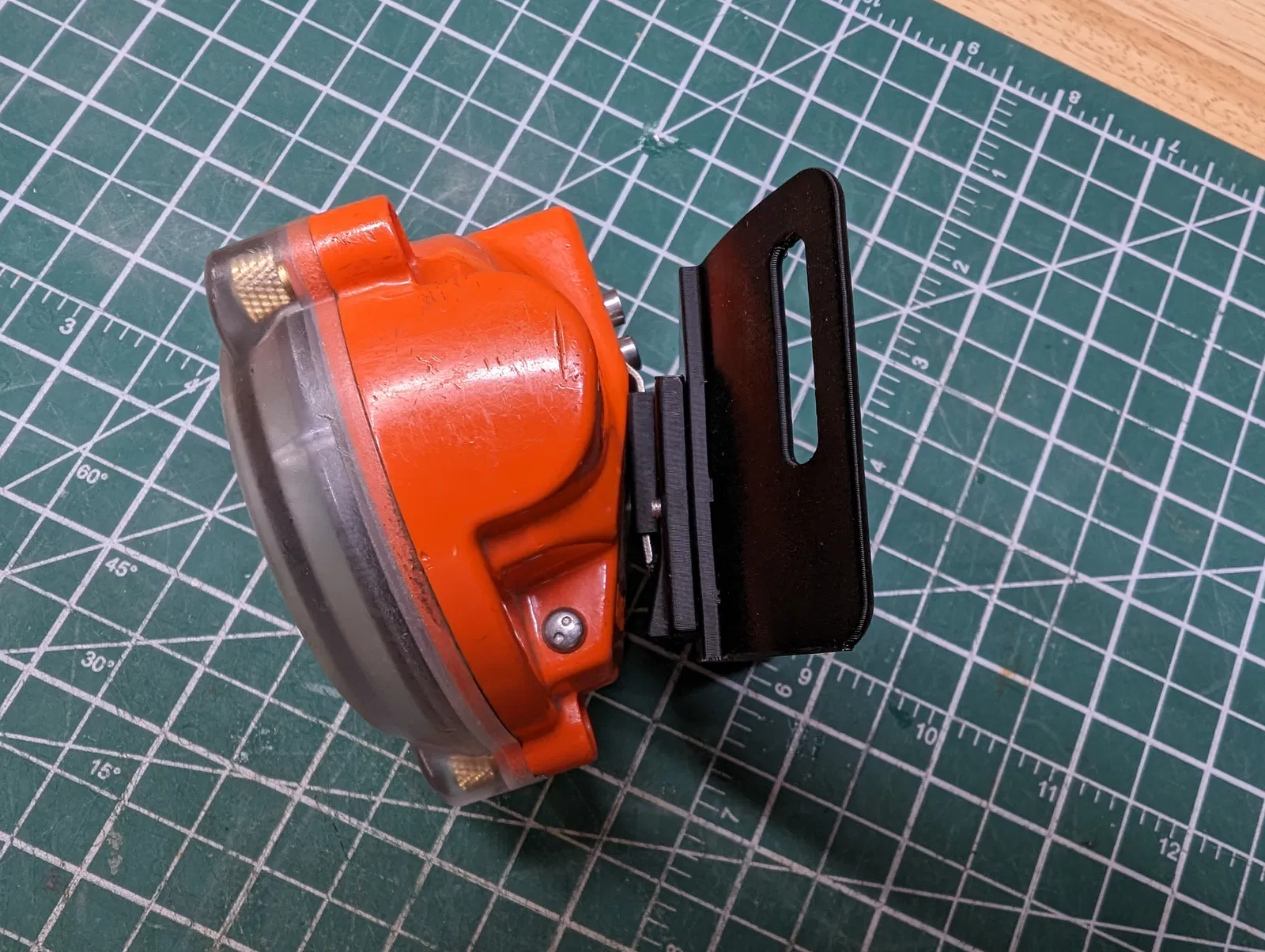

• Nếu bạn thấy góc đèn lên/xuống của dây nón “liền khối” không hợp ý, bạn có thể sửa cái pát để thêm góc lên/xuống phù hợp với tình huống của bạn.

Ghi Chú Tùy Chỉnh Khác:

• Tôi có đính kèm file Fusion 360 (.f3d) để bạn có thể sửa đổi thiết kế theo nhu cầu. Timeline hơi rối nhưng bạn vẫn có thể chỉnh sửa thiết kế hoặc kiểm tra số đo (ví dụ: độ cong trán, độ rộng dây).
