Hộp Cứng Theo Tham Số (FreeCAD)

Chỉnh sửa phiên bản Rugged Box V1 từ @Whity + @Yanev được tạo lại bằng FreeCAD 0.21.1 để luyện tập. Đã bao gồm bảng tính trong tệp. Rất mong nhận được phản hồi.

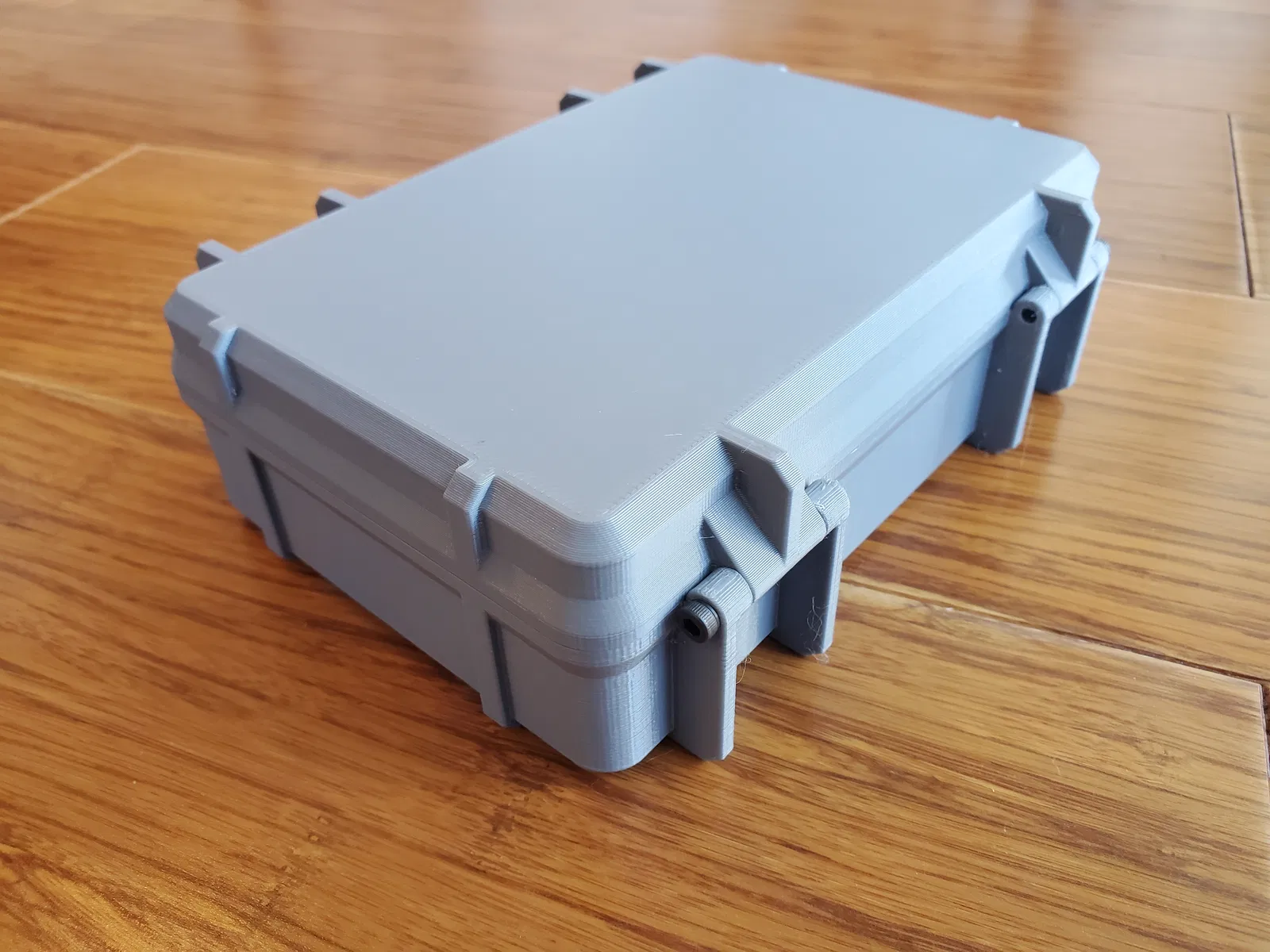

Ba tùy chọn mô hình:

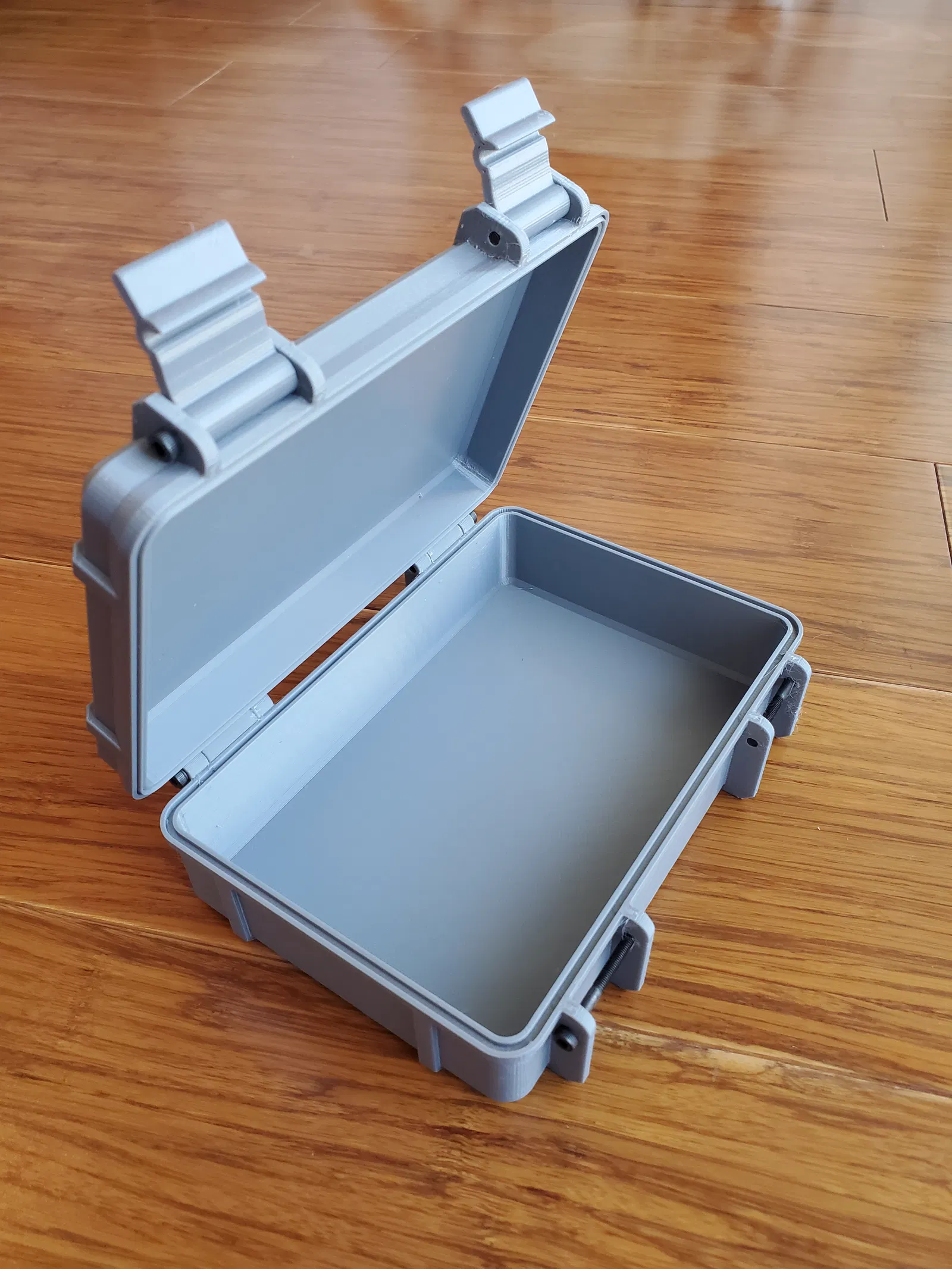

• RuggedBoxCopyV15.FCStd = mô hình cơ bản, không có khay
• RuggedBoxCopyV15TrayB.FCStd = khay không tháo rời

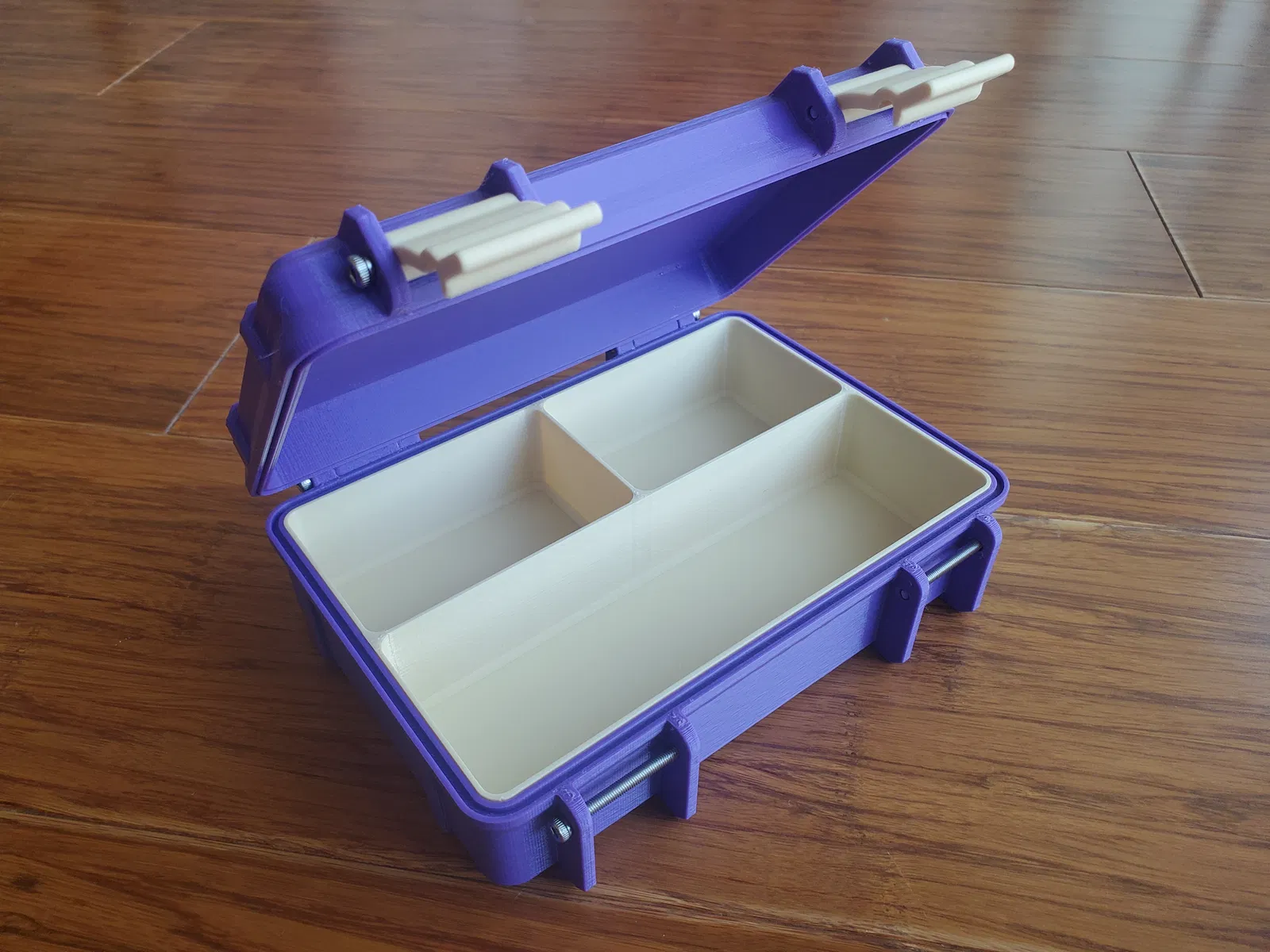

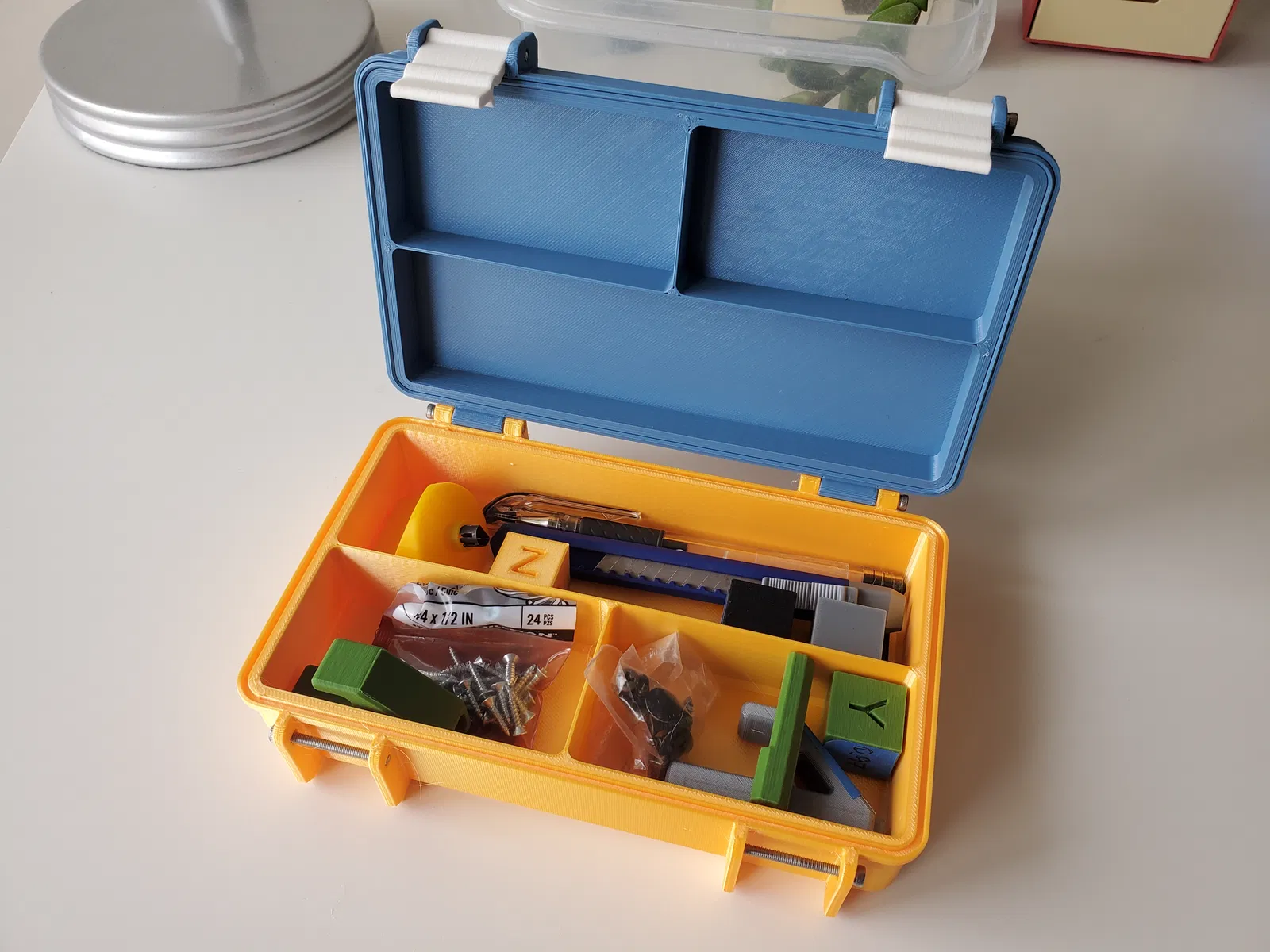

• RuggedBoxCopyV15TrayA.FCStd = khay tháo rời

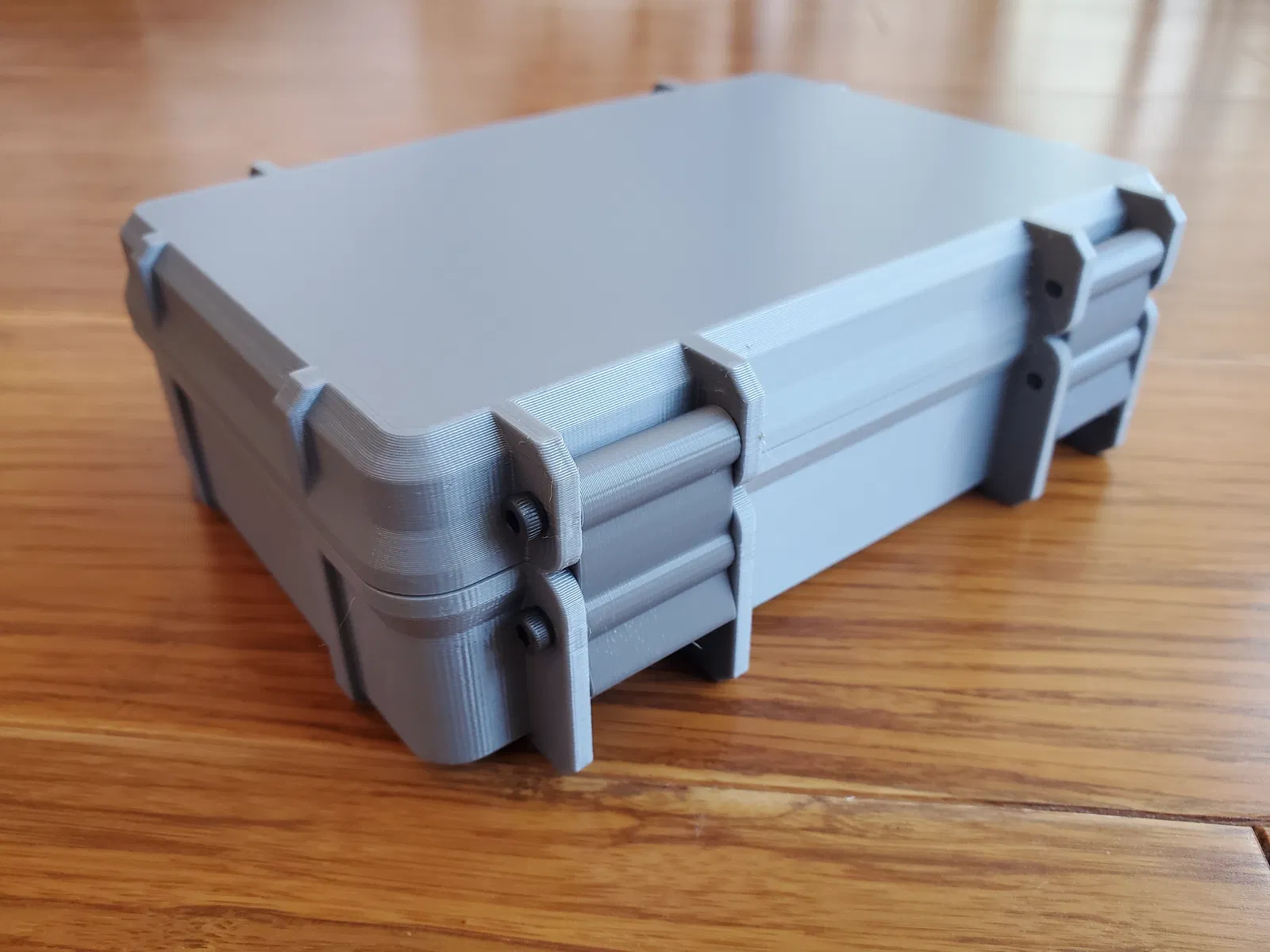

Danh sách bộ phận:

• 1 x nắp
• 1 x hộp
• 2 x chốt
• 6 x vít 3mm x 30mm
• 1 x khay tháo rời (tùy chọn, xem danh sách tệp)

Thông số in của tôi:

• PLA
• Độ cao lớp 0.3mm
• 2 lớp biên
• 15% mật độ ruột
• Bật brim
• Không cần hỗ trợ

Độ khít (0.25mm) cho khay tháo rời -- hãy điều chỉnh theo độ chính xác của máy in bạn. Lưu ý: việc lắp mút xốp vào nắp sẽ giữ cho các vật dụng không bị xáo trộn khi úp ngược hộp hoặc đặt nghiêng.

phiên bản 16

Thêm gioăng cho mô hình cơ bản (không có khay), còn lại không thay đổi.

phiên bản 15

Sửa lỗi kích thước ren trên tất cả các phiên bản mô hình (cảm ơn Pilgrim)

Thêm tệp STEP

phiên bản 14_2

Thêm tùy chọn khay thứ hai:

• RuggedBoxCopyV14TrayB.FCStd = khay không tháo rời
• RuggedBoxCopyV14TrayA.FCStd = khay tháo rời

LƯU Ý: các ràng buộc bị lỗi (mô hình bị hỏng do “lật”) vẫn có thể xảy ra do thay đổi kích thước lớn, riêng lẻ, ví dụ InnerBoxBottomHeight từ 75 xuống 30. Tuy nhiên, sẽ thay đổi kích thước thành công từ 75 xuống 30 theo các bước nhỏ hơn, ví dụ từng bước 5. Vẫn chưa tìm ra giải pháp khác.

phiên bản 14_1

Xử lý một vài lỗi phác thảo dẫn đến lỗi TNP. Phiên bản v14 lẽ ra phải hoàn toàn có tham số và "ổn định" 100%. Thiết kế không thay đổi. Nếu có bất kỳ vấn đề gì, xin cho tôi biết :()

phiên bản 12

Thêm mô hình khay tháo rời.

phiên bản 10

Mô hình cơ bản ban đầu
