Sentro (48 kim) - Bộ dẫn sợi phía trên
Bộ phận thay thế cho bộ dẫn sợi phía trên của máy đan Sentro 48 kim. Khi dùng với adapter khoan, sợi len nhanh chóng ăn mòn bộ phận zin, làm kim không bắt sợi được. Bộ phận này in không cần support và có thể tùy chỉnh.
Mô tả

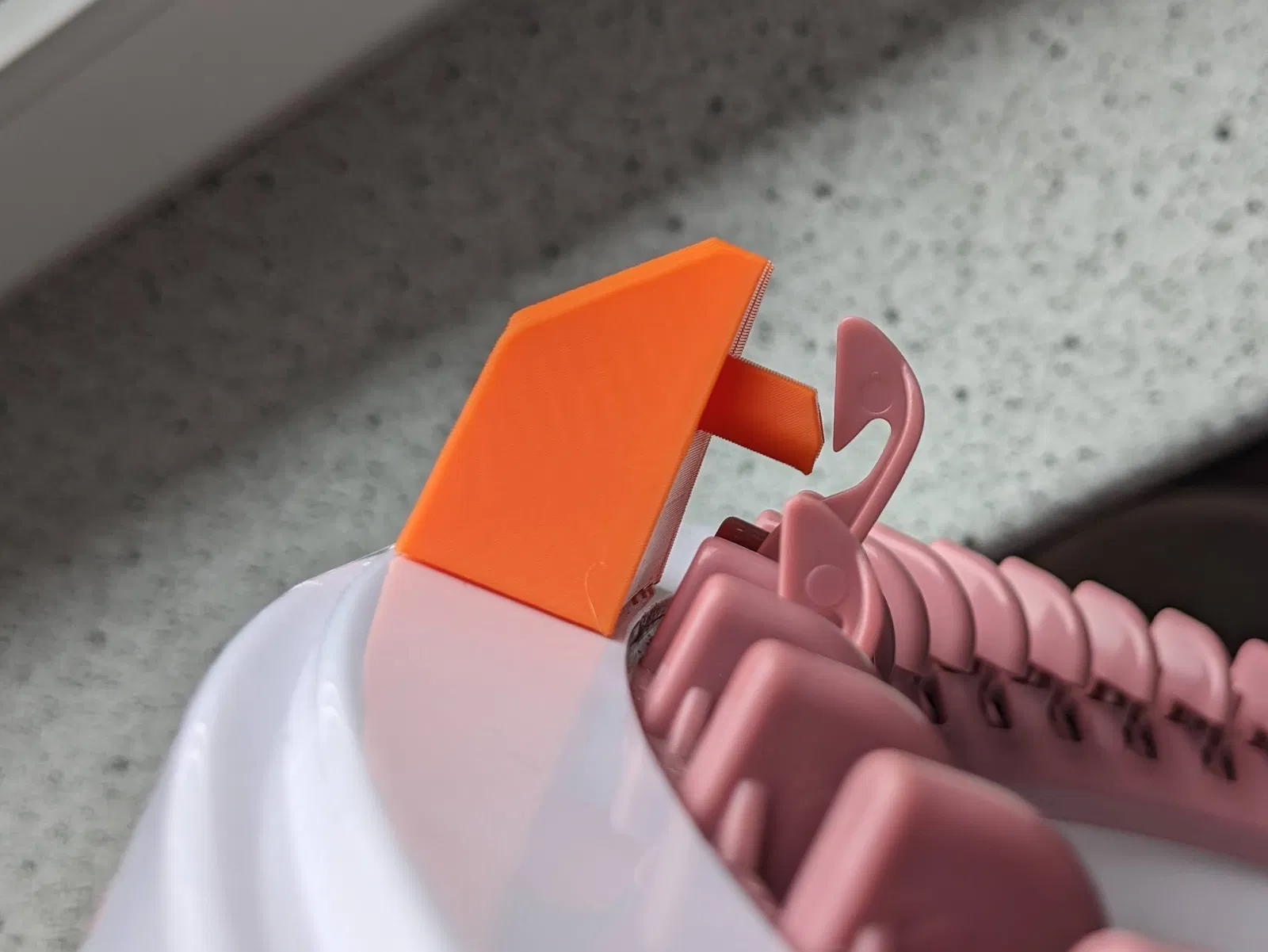

Thay thế bộ dẫn sợi phía trên của “Máy đan Sentro 48 Kim”

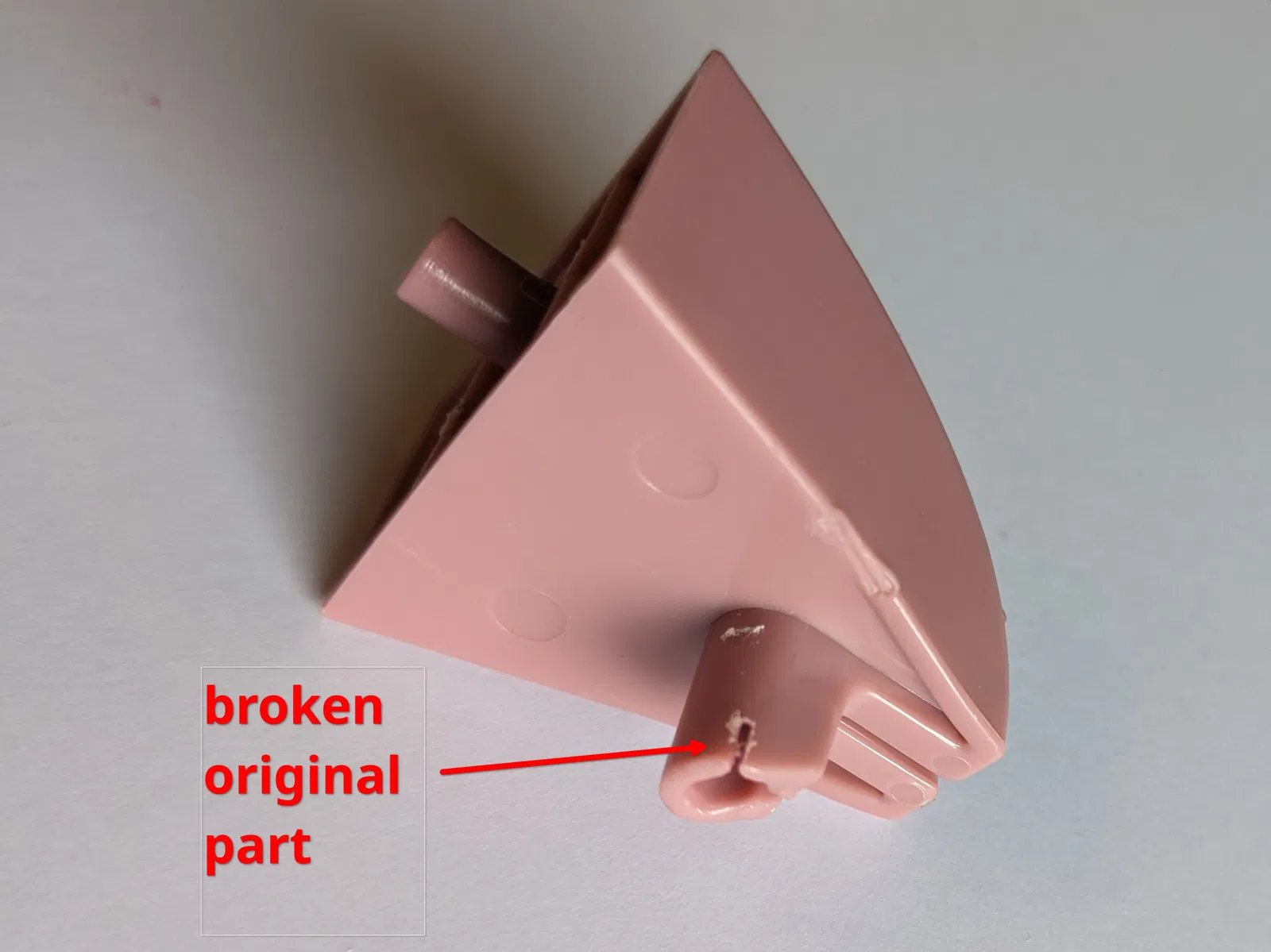

Khi xài kèm với bộ chuyển đổi khoan thì sợi len ăn vào bộ dẫn sợi zin rất nhanh, làm nó không xài được nữa vì kim không còn bắt sợi len nữa.
In ấn

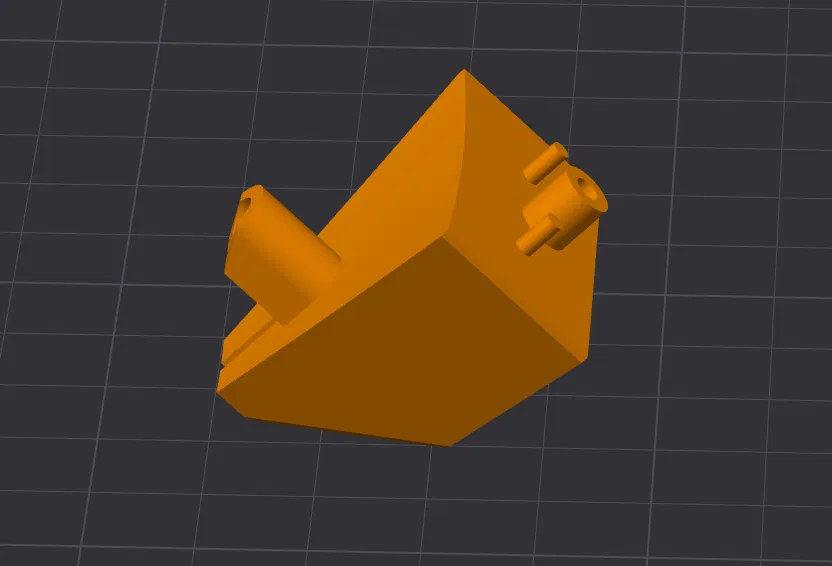

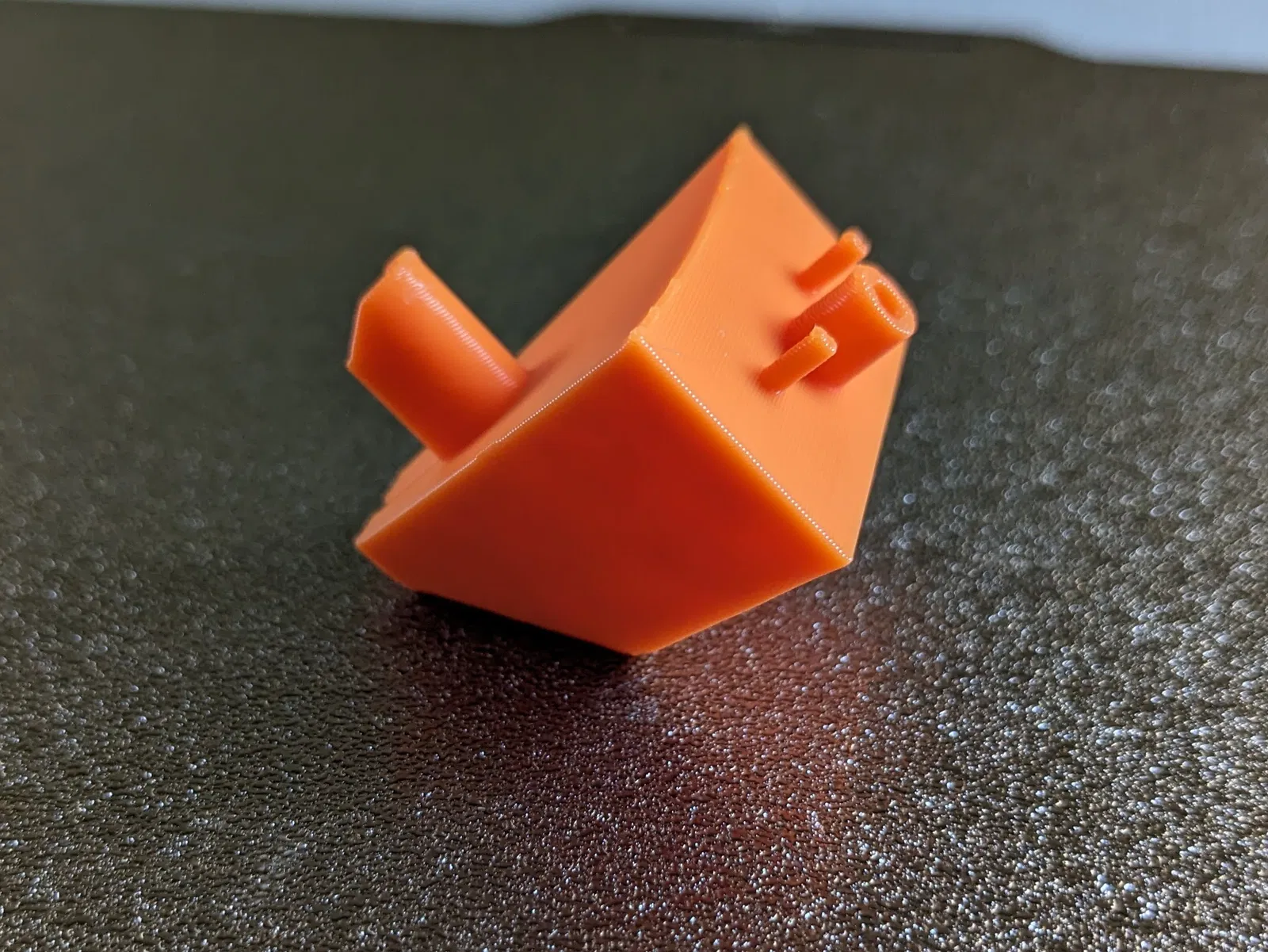

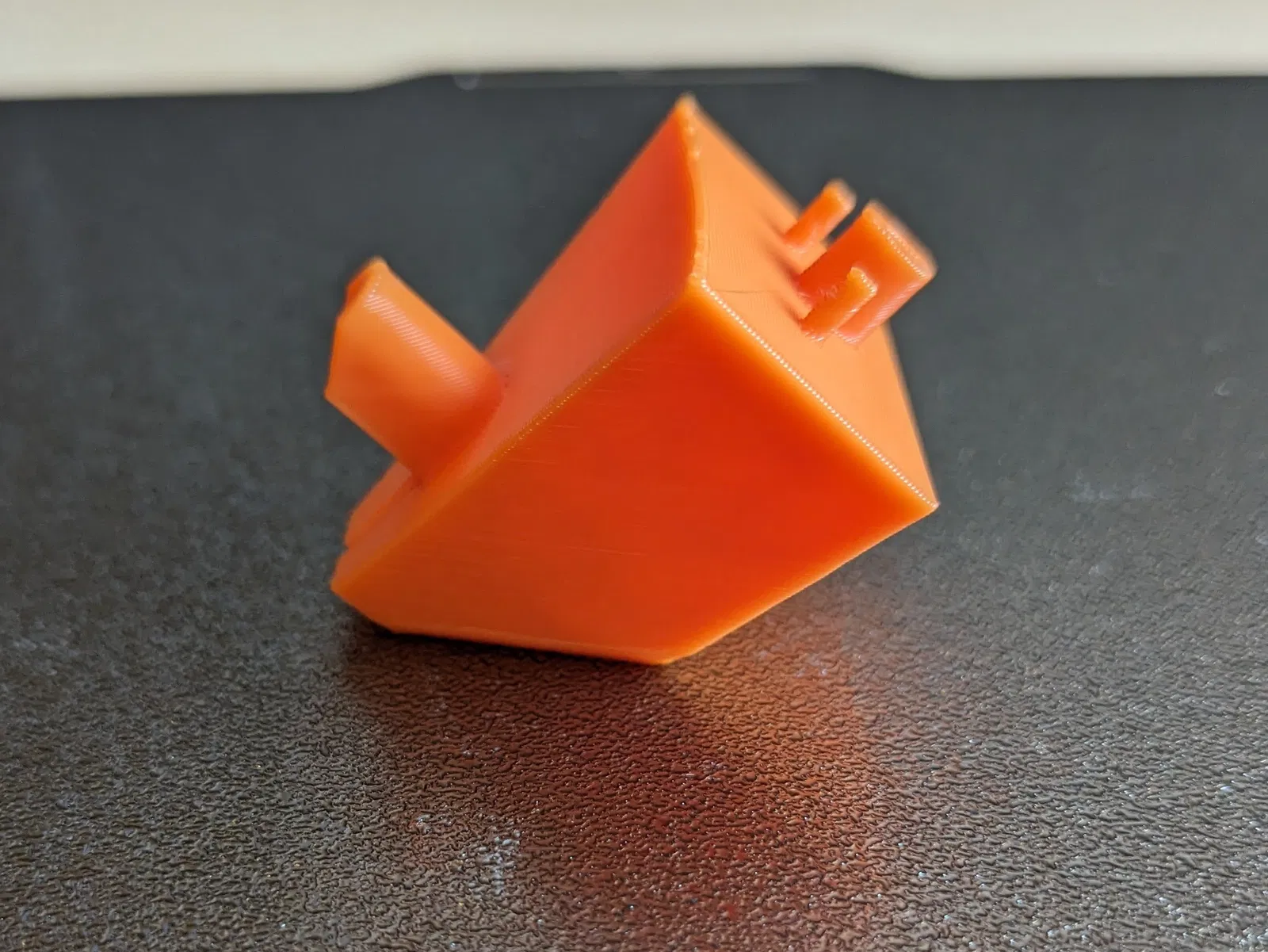

Bộ phận thay thế này in không cần support theo hướng dẫn như hình (45 độ). Bạn cứ thoải mái chỉnh sửa nếu nó không khớp với máy của bạn. Tôi có cung cấp file STL, STEP và Link Onshape tới mô hình.
Link Onshape: https://cad.onshape.com/documents/1f55a9998e1a9b6d615a00f1/w/547cff12d3471c42aed06a9b/e/95509cf3e86a2ec79713b8fb
Lắp ráp

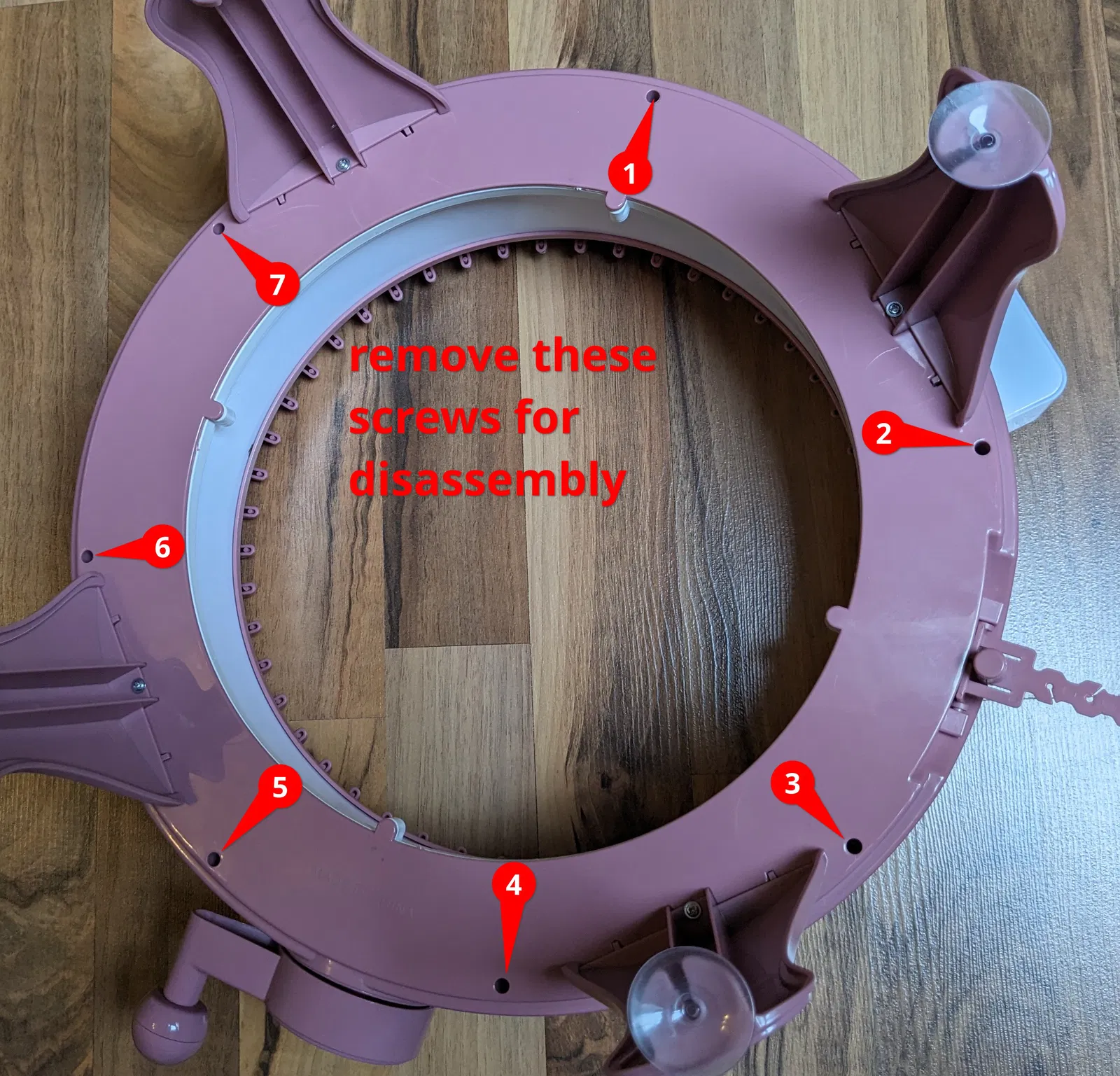

Để tháo bộ phận zin ra, bạn cần tháo 7 con ốc như hình:

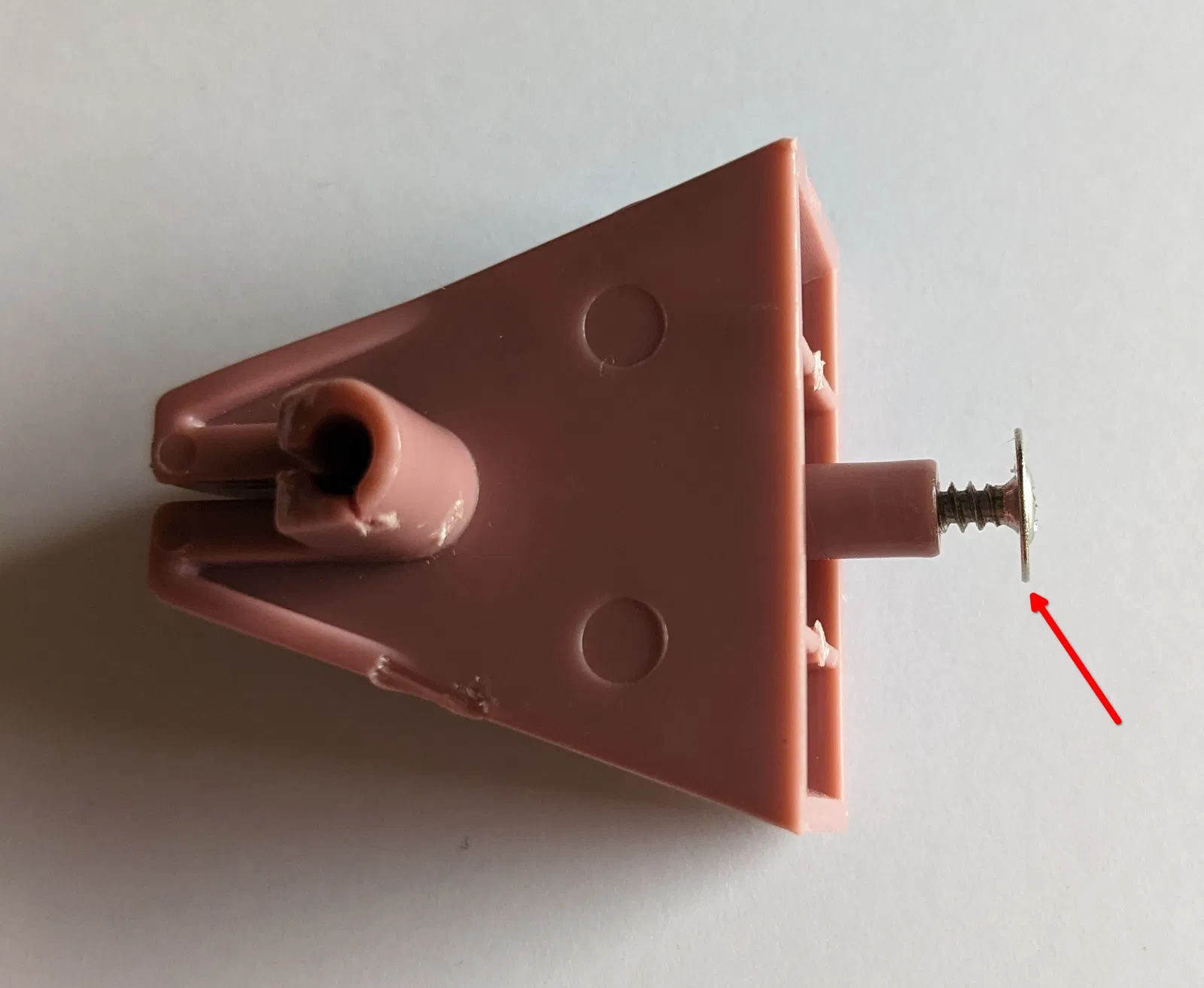

Sau đó bạn có thể vặn bộ phận zin ra.
Tôi không vặn bộ phận thay thế vào mà thay vào đó là dùng keo nóng để cố định. Điều này giúp cho việc thay thế sau này dễ dàng hơn.
Thích mô hình này? Cân nhắc gửi lời cảm ơn bằng cách mời tôi một ly cà phê:
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
