Cần Gạt Mã Morse / Chìa Khóa CW

BỐI CẢNH:

Là một người đam mê hoạt động HF di động, thường xuyên kích hoạt các đỉnh SOTA và công viên cho POTA, tôi đã rất thất vọng với hiệu suất, chi phí và kích thước của các cần gạt morse code rẻ tiền. Vì vậy, tôi đã tự thiết kế.

Đối với các hoạt động di động, hoặc để gắn nó vào đế bàn, hãy cân nhắc in thêm Dây đeo chân/Tấm đế để sử dụng cùng với nó.

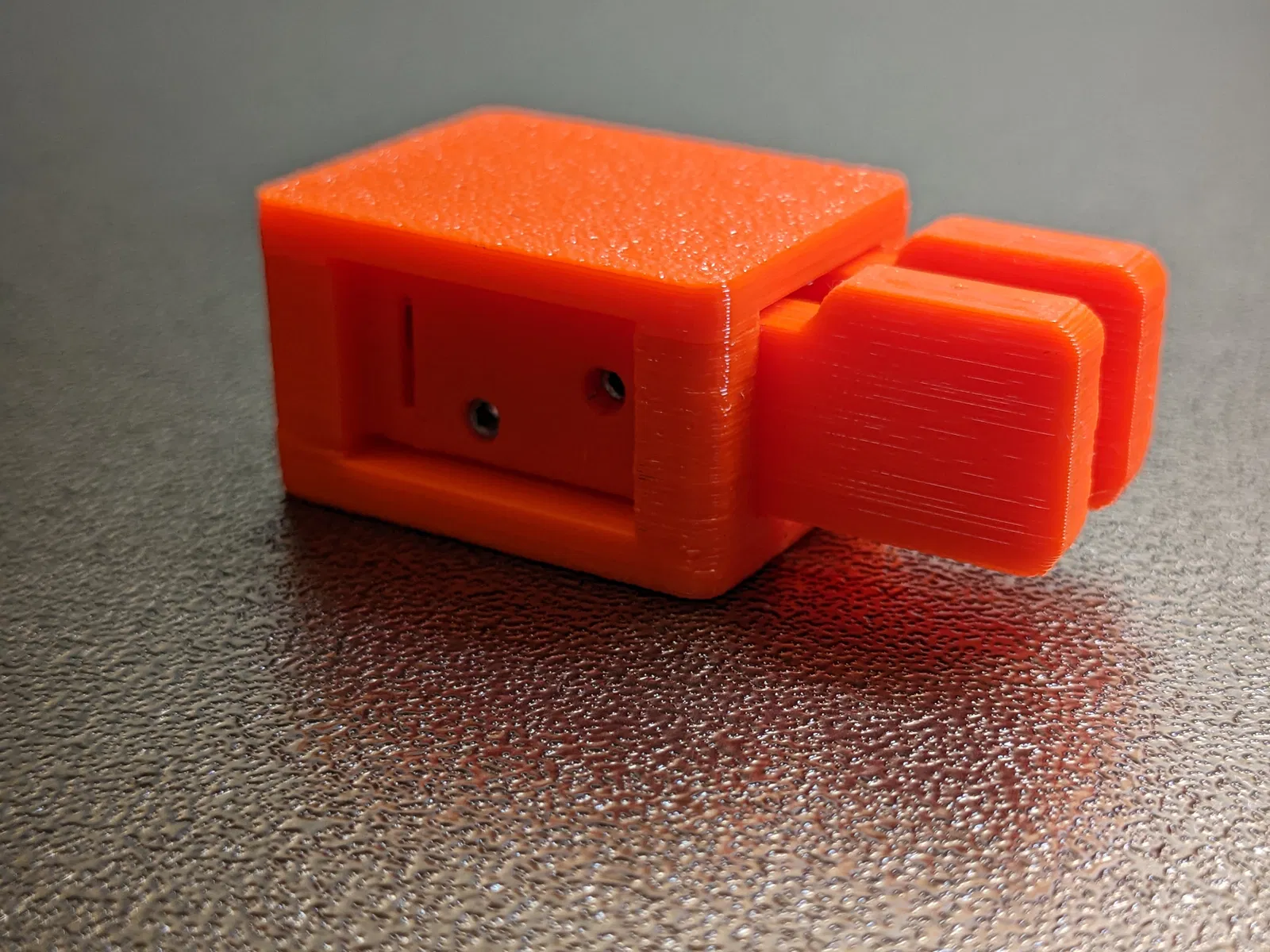

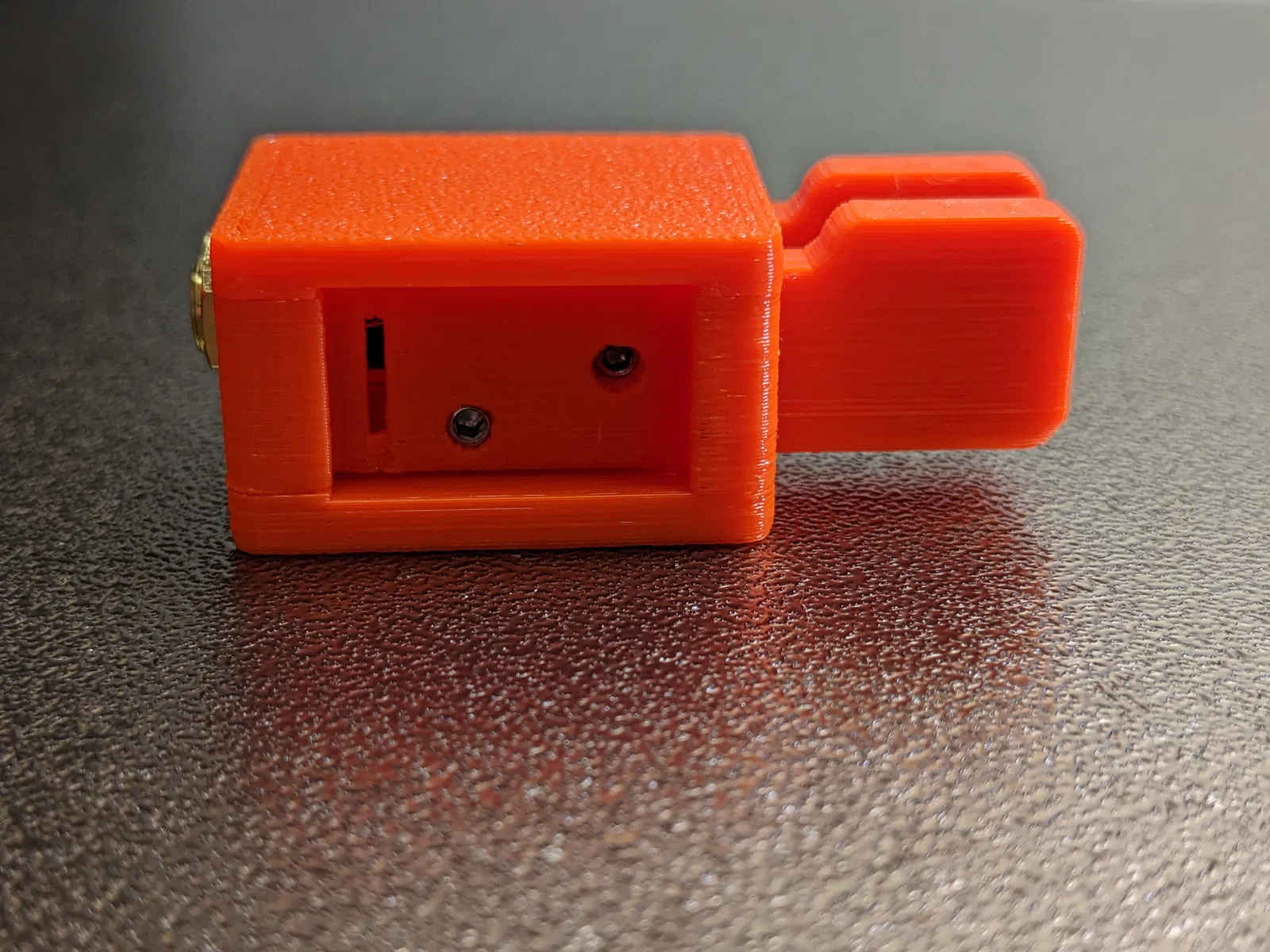

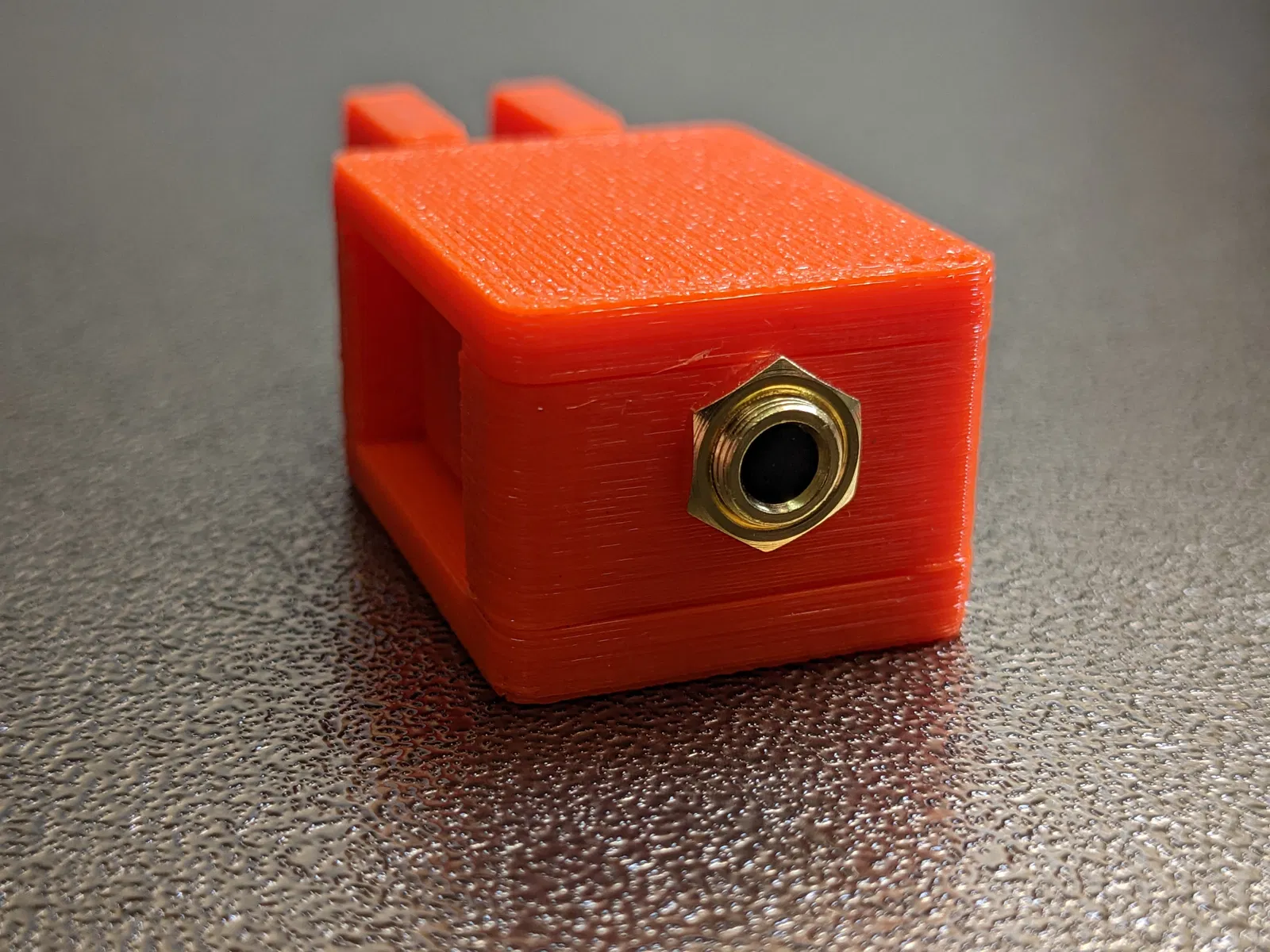

Các bộ phận được giữ ở mức tối thiểu, và tổng chi phí mỗi đơn vị cho một lô 10 cái là dưới 2 đô la mỗi cái! Với kích thước 48 x 24 x 18 mm (1,9 x 1 x 0,7 inch), chiếc máy nhỏ bé này sẽ không chiếm nhiều không gian trong ba lô của bạn, nhưng lại hoạt động như một thiết bị lớn hơn nhiều. Các vít định vị cho phép điều chỉnh độc lập độ rơ và độ căng/kháng của mỗi đòn bẩy. Giắc cắm TRS 3,5 mm cho phép kết nối với radio của bạn bằng bất kỳ cáp Aux tiêu chuẩn nào. Muốn thêm đế nam châm? Dán ba hoặc bốn nam châm 10 x 2 mm vào đế bằng keo siêu dính.

DANH SÁCH VẬT LIỆU:

Các liên kết là liên kết liên kết Amazon - Nó không tốn thêm chi phí cho bạn, nhưng tôi nhận được vài xu từ Amazon nếu bạn mua qua các liên kết này.

Các mục Bắt buộc

Số lượng

Nguồn

Đòn bẩy in 3D

1

In nó bằng STL đính kèm

Đế in 3D

1

In nó bằng STL đính kèm

Nắp trên in 3D

1

In nó bằng STL đính kèm

Giắc cắm gắn bảng TRS 3,5 mm

1

https://amzn.to/3Hadrd2

Vít định vị M3 x 4 mm

4

https://amzn.to/3ir8Mca

Vít máy M3 x 4 mm

1

https://amzn.to/3uF4ZLb

Dây 36 ga (Tôi thích NiChrome cho việc này)

30 mm

https://amzn.to/3h2d0Xx

Sợi PETG

~12 g

https://amzn.to/3H9QN4p

Bổ sung/Tùy chọn

Cáp Aux (4 ft)

1

https://amzn.to/3XZ1IUo

Nam châm 10 mm x 2 mm

3

https://amzn.to/3VYIxIp

Keo Cyanoacrylate

1 tuýp

https://amzn.to/3h2dD3l

CÔNG CỤ:

• Máy in 3D có khả năng in PETG
• Tuốc nơ vít lục giác 1,5 mm (https://amzn.to/3gX4sB8 hoặc https://amzn.to/3ulV3X1))
• Tua vít Phillips #1 (https://amzn.to/3HaQlD2)
• Nhíp (https://amzn.to/3BaOeex)
• Kìm cắt dây hoặc kéo mà bạn không ngại làm hỏng (https://amzn.to/3VycZJK)
• Mỏ hàn (tùy chọn - bạn có thể chế tạo cần gạt mà không cần cái này) (https://amzn.to/3P3bxgk)

LẮP RÁP:

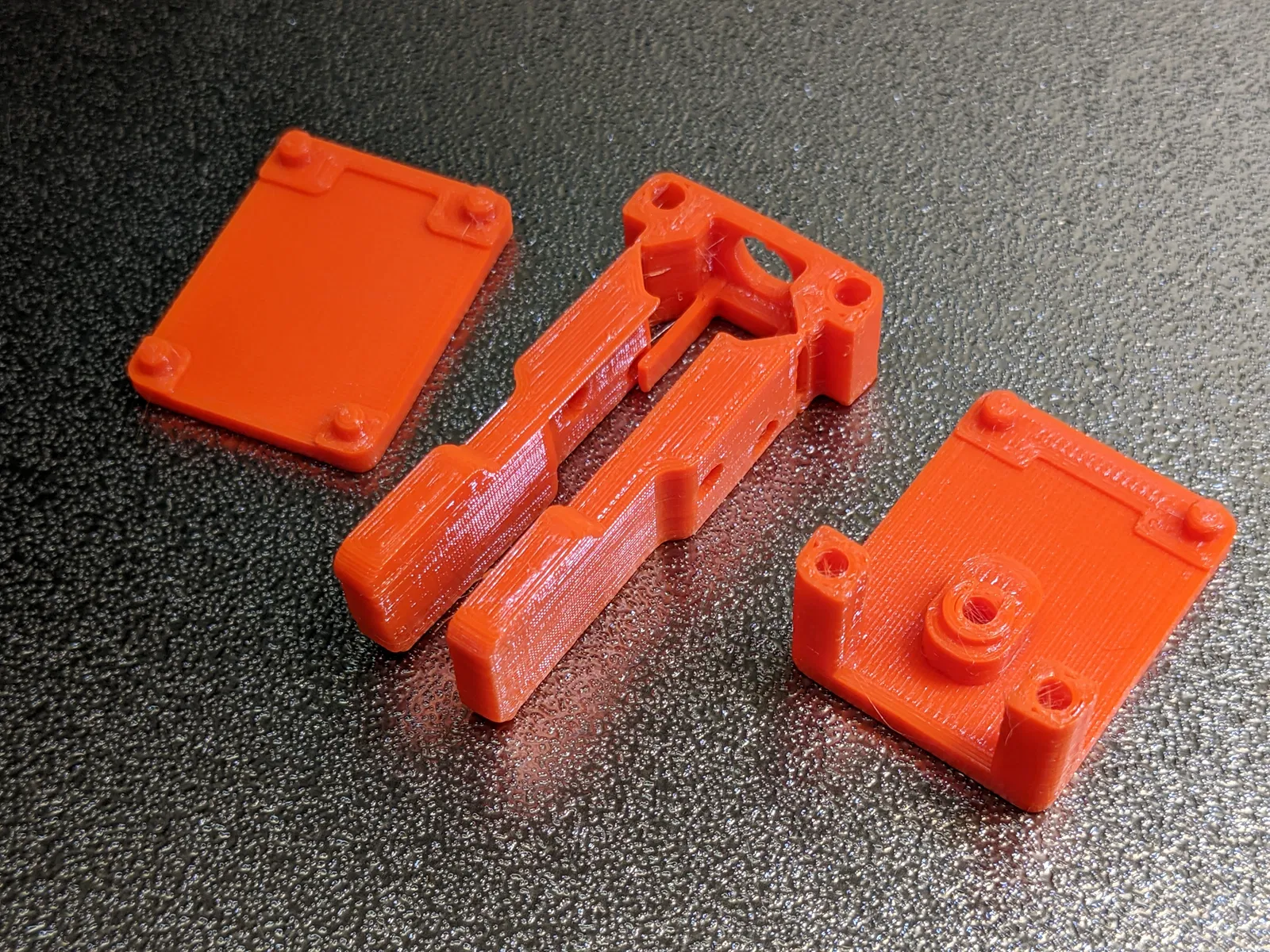

1.) In tất cả mọi thứ.

Tôi đã bao gồm GCode tôi sử dụng trên Prusa i3 Mk ii nếu bạn muốn chỉ cần tải xuống và nhấn “in”.

In các bộ phận của bạn cho việc lắp ráp. Chỉ sử dụng PETG! Thiết kế này dựa trên khả năng uốn và biến dạng đàn hồi của PETG. PLA sẽ không hoạt động.

Sử dụng chiều rộng chu vi 225% trở xuống với đầu phun 0,4 mm để đảm bảo hai chu vi tại bản lề. Nếu chỉ có một chu vi tại bản lề, bộ cắt lát có thể sẽ tạo ra đường nối và làm yếu cụm đòn bẩy.

Không cần hỗ trợ cho bất kỳ bản in nào.

Bạn có thể cần dọn dẹp các lỗ ở phía dưới của các đòn bẩy đáy nếu chiều cao lớp đầu tiên của bạn tạo ra một chút chân voi bị lan ra. Cũng đảm bảo rằng các đòn bẩy "lò xo" nhỏ ở dưới cùng của cụm đòn bẩy không bị kẹt vào các đòn bẩy bên ngoài.

2.) Gắn 1 "dây vào mỗi cực bên của giắc cắm 3,5 mm.

Không gắn dây vào cực nối đất (trung tâm).

Chỉ sử dụng dây 36 hoặc 34 ga. Dây dày hơn sẽ ảnh hưởng đến cảm giác của cần gạt.

Lý tưởng nhất là sử dụng dây thép hoặc thép mạ đồng để có độ bền. Dây nam châm có thể hoạt động đủ tốt, nhưng có khả năng bị gãy hơn. Tôi thích dây NiChrome vì nó có thể hàn được, nhưng rất khó cắt.

Nếu bạn không có mỏ hàn, hãy xoắn dây vào cực, cố định nó qua lỗ, sau đó quấn chặt dây quanh cực vài vòng trước khi luồn dây qua lỗ lần cuối. Điều này cung cấp kết nối điện đủ mà không cần hàn. Điều này cũng có thể cho phép sử dụng dây thép không gỉ.

3.) Uốn nhẹ nhàng các đòn bẩy qua lại để nới lỏng bản lề.

Các đòn bẩy vừa in hơi cứng, nhưng PETG sẽ mỏi và nới lỏng đẹp mắt với việc uốn cong nhẹ nhàng, từ từ qua lại. Tôi thường uốn cong dần dần qua lại cho đến khi đạt được độ rơ 45 độ ở mỗi đòn bẩy. Điều này cho phép điều chỉnh cảm giác cần gạt rất nhẹ.

4.) Lắp giắc cắm 3,5 mm vào bộ phận Đòn bẩy.

Chèn giắc cắm 3,5 mm vào giữa các đòn bẩy và cố định qua lỗ lớn hơn bằng đai ốc đi kèm với giắc cắm.

Định hướng giắc cắm với cực nối đất ở giữa và hướng xuống dưới. Cực này sẽ bị kẹp giữa vít máy và trụ nhựa mà nó vặn vào.

5.) Gắn bộ phận đòn bẩy vào đế.

Nếu bạn gặp lực cản, hãy dừng lại và cẩn thận dọn dẹp các lỗ để đảm bảo chúng có kích thước phù hợp.

6.) Lắp trụ nối đất bằng vít máy.

Sử dụng tua vít đầu Phillips để cố định vít máy vào trụ nối đất trung tâm của bộ phận Đòn bẩy. Kẹp cực nối đất của giắc cắm 3,5 mm dưới vít.

7.) Chèn dây vào các lỗ nhỏ ở mặt trong của các đòn bẩy.

Chèn dây vào các lỗ nhỏ giao với các lỗ vít định vị 2,8 mm phía trước/cao hơn cho đến khi bạn thấy chúng xuyên ra lỗ vít định vị, sau đó đẩy dây vào lỗ vít định vị về phía trung tâm của các đòn bẩy. Để một chút độ chùng trong dây đến cực trên giắc cắm để cho phép đòn bẩy di chuyển và uốn cong không bị cản trở.

8.) Lắp các vít định vị.

Lắp các vít định vị phía trước/cao hơn trước, đảm bảo các vít định vị kẹp dây bạn đã luồn vào các lỗ, cố định chúng về mặt cơ học và tạo tiếp xúc điện. Vặn các vít định vị cho đến khi chúng hơi nhô ra ngoài bề mặt ngoài của đòn bẩy khoảng 1 mm.

Lắp các vít định vị phía sau/thấp hơn. Vặn các vít định vị cho đến khi chúng bằng với bề mặt ngoài của đòn bẩy.

9.) Gắn nắp trên.

Kiểm tra cẩn thận nắp để xác định đúng hướng. Phần sau có một phần trung tâm nâng lên nằm phẳng trên cụm đòn bẩy.

10.) Điều chỉnh cần gạt để có cảm giác tối ưu.

Điều chỉnh độ căng lò xo của cần gạt bằng các vít định vị phía sau/thấp hơn, và điều chỉnh độ rơ của cần gạt bằng các vít định vị phía trước/cao hơn.

Lên sóng và tận hưởng niềm vui!

CẢNH BÁO:

Vì cần gạt này dựa vào việc uốn cong nhựa để làm bản lề, nó có các chế độ lỗi nhất định khiến nó dễ bị hỏng nếu bạn tác dụng lực vào đúng vị trí. KHÔNG bẩy lên hoặc xuống ở các đầu của đòn bẩy. Mặc dù các đòn bẩy bền và có thể chịu được áp lực ngang đáng kể, nhưng đẩy chúng lên hoặc xuống sẽ làm chúng hỏng khá dễ dàng. Hãy ghi nhớ điều này khi bạn đóng gói chúng để mang theo và cất giữ. Có lẽ tôi sẽ thiết kế một bộ phận che bảo vệ bổ sung vào một lúc nào đó nếu điều này trở thành vấn đề.

THAY ĐỔI THIẾT KẾ:

12/5/2022: Các lỗ ép được vát cạnh để lắp ráp dễ dàng hơn. Thêm 0,3 mm chiều cao vào các trụ phía trước trên khung đáy để cân bằng chiều cao lắp ráp cuối cùng trước/sau. Phần sau có hai khớp ép, mỗi khớp thêm khoảng 0,3 mm chiều cao, và phần trước chỉ có một.

12/6/2022: Làm dày đòn bẩy ở vị trí lỗ điều chỉnh độ rơ để đảm bảo các vít định vị ngắn hơn còn đủ ren trong nhựa. Đã thêm STL cho các đòn bẩy lớn hơn.

12/28/2022: Di chuyển lỗ dây lên một chút, giảm chiều cao của các lò xo xuống 0,5mm để giảm sự can thiệp với giắc cắm đối với những người điều chỉnh cho độ rơ dài hơn, và thêm các góc bo tròn vào các đầu đòn bẩy và các cạnh nắp để cho cảm giác tốt hơn.

3/6/2023: Đã thêm STL cho hộp có các cạnh kín. Đã xóa phiên bản "đòn bẩy lớn" và tải lên phiên bản "đòn bẩy đường viền" là phiên bản đòn bẩy lớn được cải tiến.

CẢM ƠN:

Cảm ơn bạn đã chế tạo những chiếc cần gạt này. Tôi hy vọng sẽ ghi tên bạn vào nhật ký của bạn khi bạn đang sử dụng nó.

Đây là bản nháp đầu tiên của chiếc cần gạt này. Nếu bạn có bất kỳ nhận xét hoặc phản hồi nào về cách tôi có thể làm cho thứ này tốt hơn nữa, xin vui lòng cho tôi biết. Tôi rất muốn được nghe.
