Ender 2 Pro Tối Giản Gắn Quạt 5015

Remix từ Giá đỡ quạt hot-end tối giản cho Creality Ender 2 Pro Tác giả Sebazzz

Tác giả brian Hengelsberg Hengelsberg

Lượt tải
44
Lượt thích
9
Lượt coi
476

File 2 1,8 MB

  • Ender_2_5015_Final_1766177267.stlSTL · 1,4 MB
  • Ender_2_50mm_Fan_Mount_Only_1766177268.stlSTL · 401,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#135911
Danh mục
Máy In 3D
Ngày đăng

Mô tả

Tui đã Kliper hóa con Ender 2 của mình với mong muốn in nhanh hơn. Quạt zin không thổi đủ gió; giờ tới bộ phận gắn quạt 5015.

Có 2 file để lựa chọn; một file thay thế toàn bộ phần bên phải của bộ phận gắn tối giản, file kia chỉ gắn cho mỗi quạt mới. Cá nhân tui thích sự chắc chắn của bộ phận thay thế hoàn toàn.

Tui đã dùng PETG để in, PLA cũng có thể dùng được vì không tiếp xúc với đầu phun.

  • Tháo vỏ che đầu phun zin
  • Tháo tất cả quạt khỏi vỏ che
  • Chỉ cắt dây của quạt làm mát bộ phận và giữ lại quạt cho dự án khác ;-)
  • Tháo tấm gắn quạt làm mát bộ phận
  • In phần gắn bên trái từ bộ phận gắn tối giản gốc
    • Gắn bằng ốc M3 vào các lỗ trên xe đẩy.

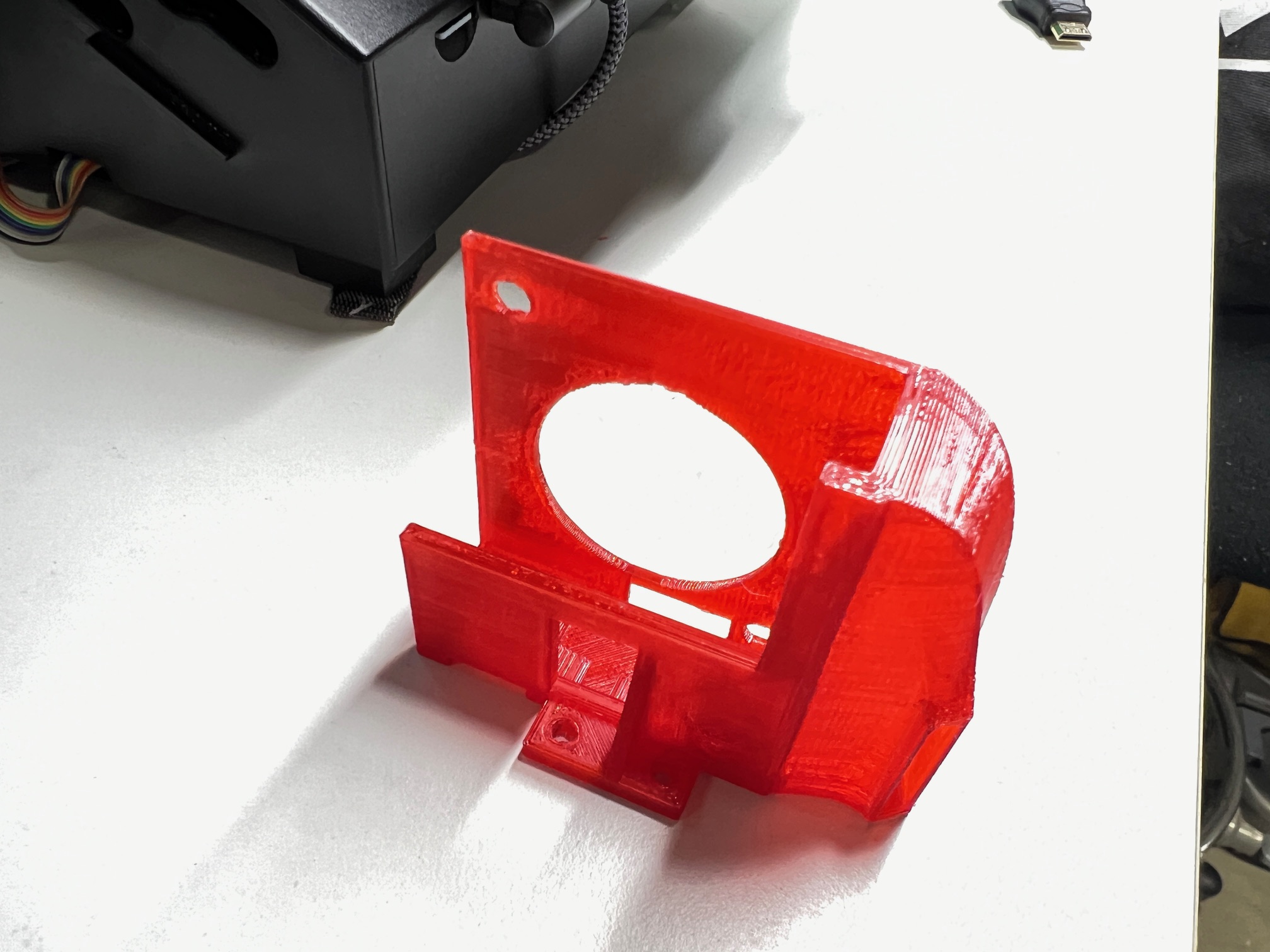

  • In file trong bản remix này cho phần bên phải.
    • Gắn đai ốc 3mm vào khu vực có sẵn ở mặt của bản in.
    • Gắn đai ốc 4mm vào khu vực có sẵn để giữ quạt.

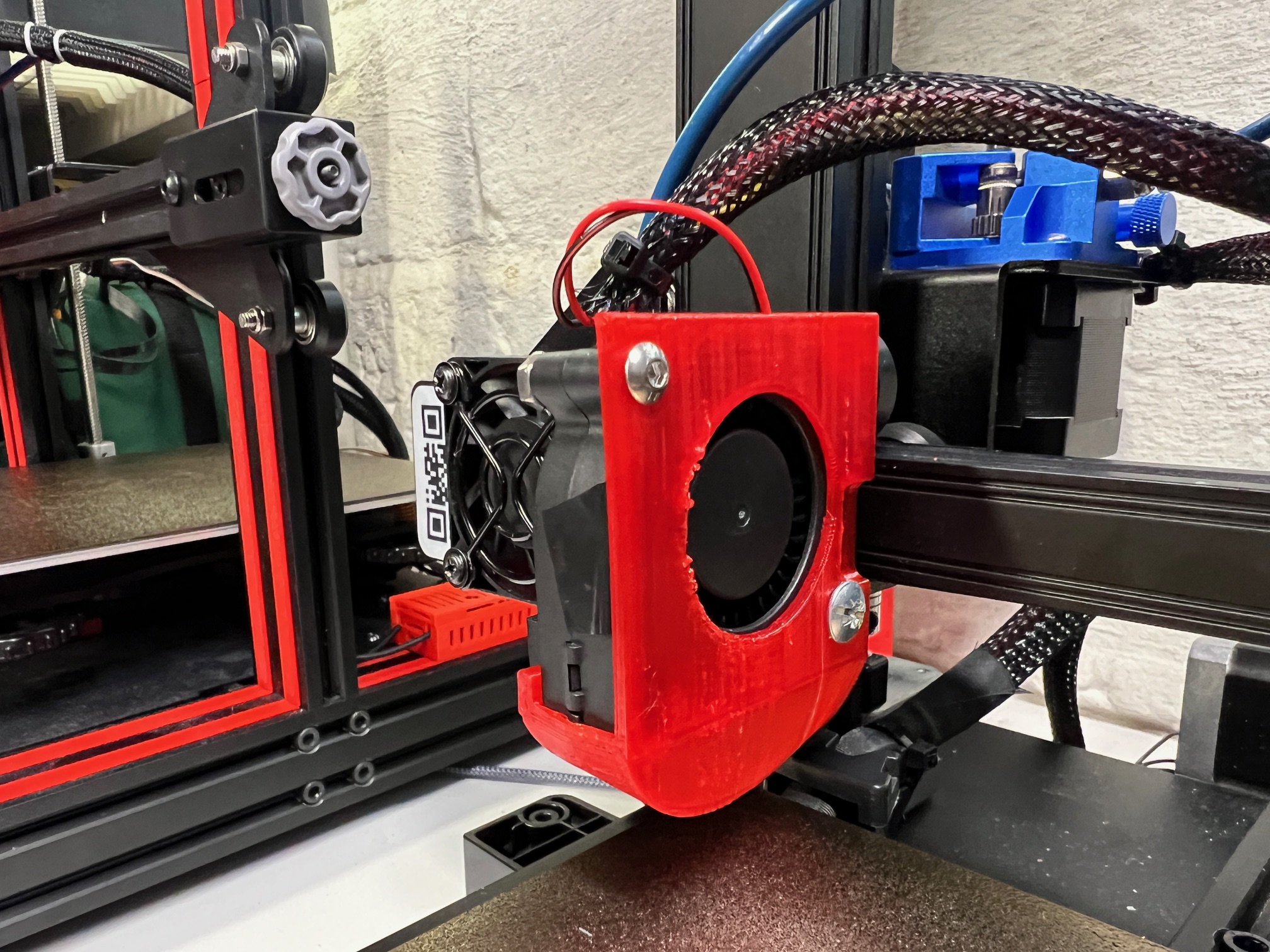

    • Gắn quạt 5015 trước khi gắn bộ phận in.
    • Kéo dây quạt qua lỗ vuông trên bản in, hoặc chạy ở phía sau quạt.
    • Cố định bằng ốc 4mm, một con 4x25 vào đai ốc có sẵn, và một con 4x20 qua bản in tới quạt.
    • Lắp vào xe đẩy bằng ốc 2-3mm sử dụng các lỗ trên tấm gắn quạt làm mát zin.
    • Lắp ốc 3mm qua mặt sau của tấm vào đai ốc 3mm có sẵn.

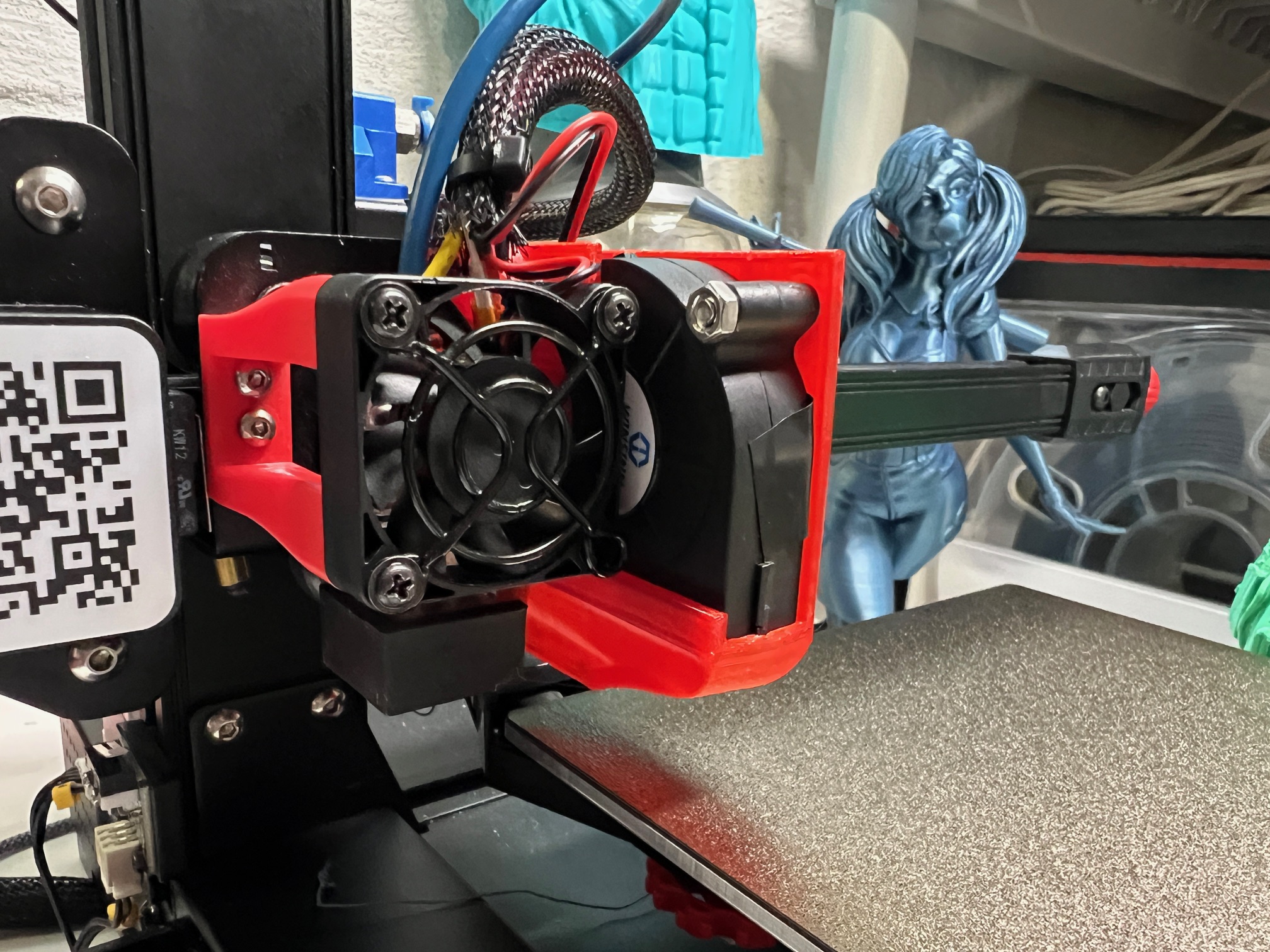

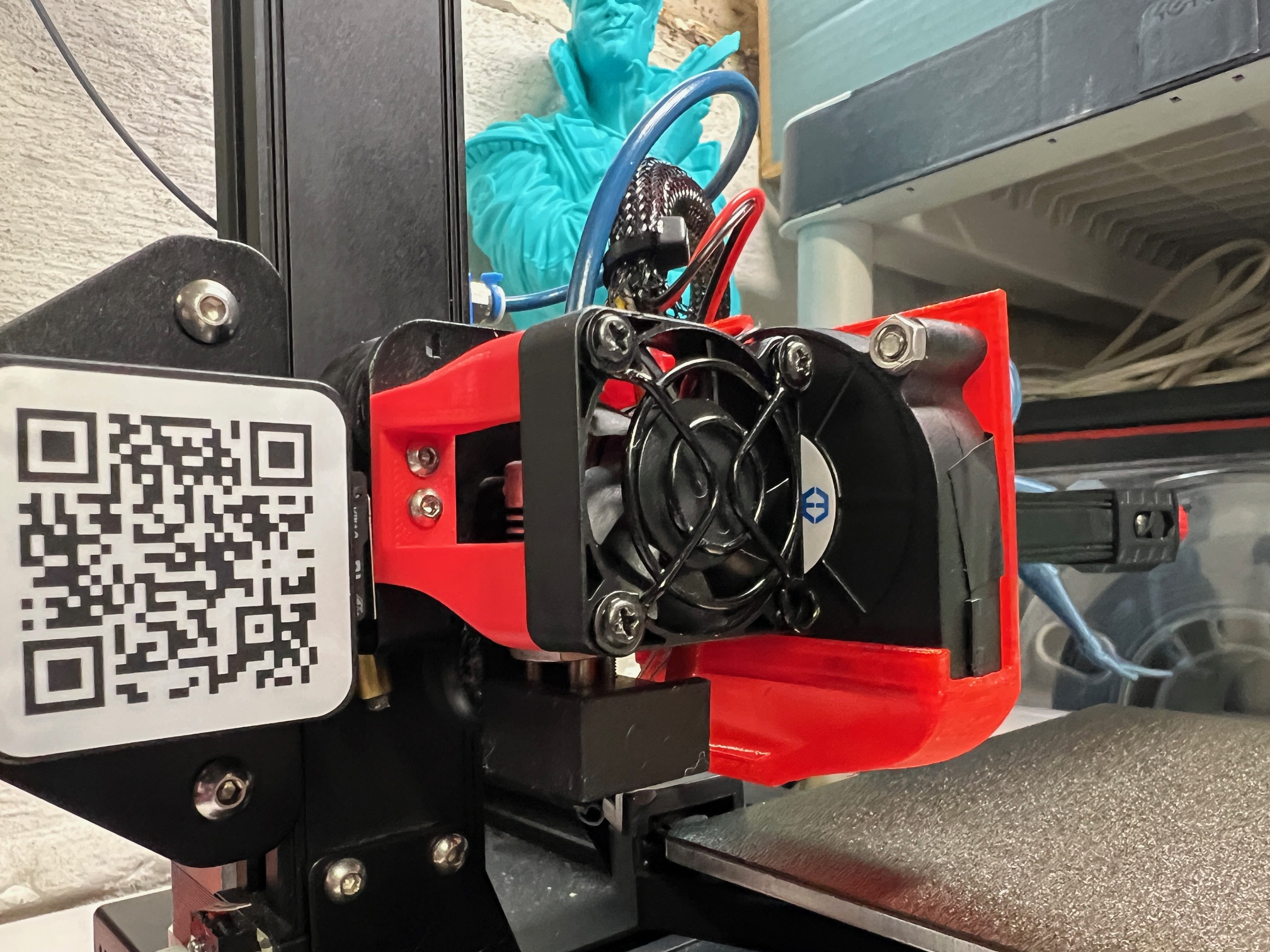

  • Gắn quạt làm mát đầu phun vào mặt trước của cả hai bộ phận in bằng ốc 3mm.
  • Hàn dây quạt 5015 với dây hiện có cho việc làm mát bộ phận.
  • Kiểm tra để đảm bảo dây đúng và quạt hoạt động.
  • Dọn dẹp dây và ống luồn dây.

Tui thấy tốc độ quạt làm mát bộ phận 50% hoạt động tốt khi in ở tốc độ 200mm/s với gia tốc 3000 mm/s vuông với bộ đùn kép. Chúc bạn làm mát tốt hơn!
