Nhiều người, kể cả tôi, gặp vấn đề với bánh xe POM của bàn in bị lỏng trên N4Max do 2 thanh khung không được căn chỉnh đúng cách. Theo hỗ trợ của Elegoo, khoảng cách giữa các thanh ray phải là 140mm.

Bạn không cần tháo bất kỳ con vít nào. Chỉ cần nới lỏng chúng ra.

Trước khi tiến hành lắp đặt, bạn cần in 2 dụng cụ căn chỉnh và đảm bảo chúng có kích thước trong khoảng 0.2mm so với 140mm. Ví dụ: 140.2mm là chấp nhận được. 139.8mm cũng vậy. Bất kỳ kích thước nào lớn hơn hoặc nhỏ hơn đều không được.

Các bước thực hiện:

  1. Nới lỏng dây curoa của bàn in (Y carriage belt).
  2. Nới lỏng 4 con vít lớn trên 2 thanh ray.

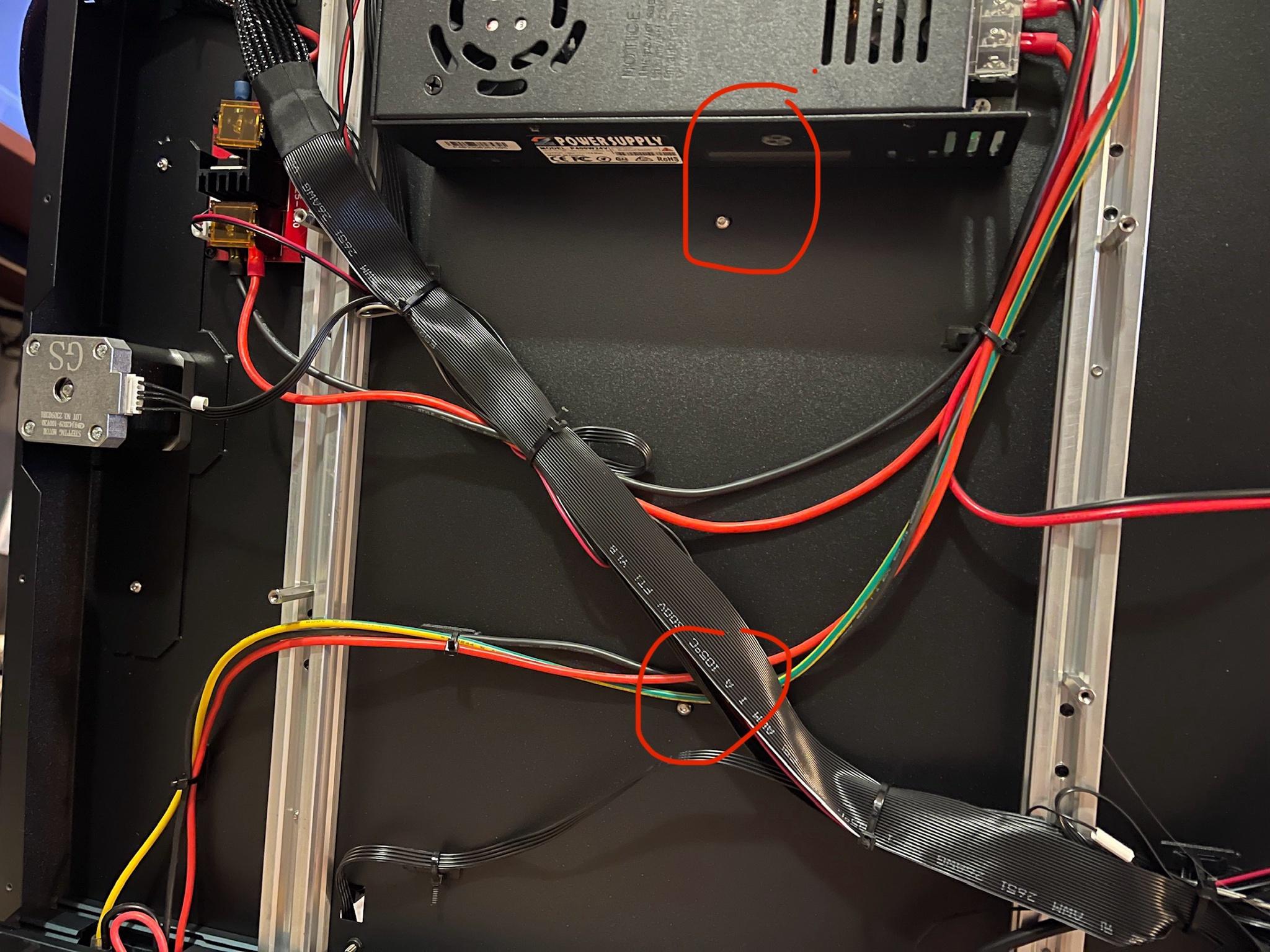

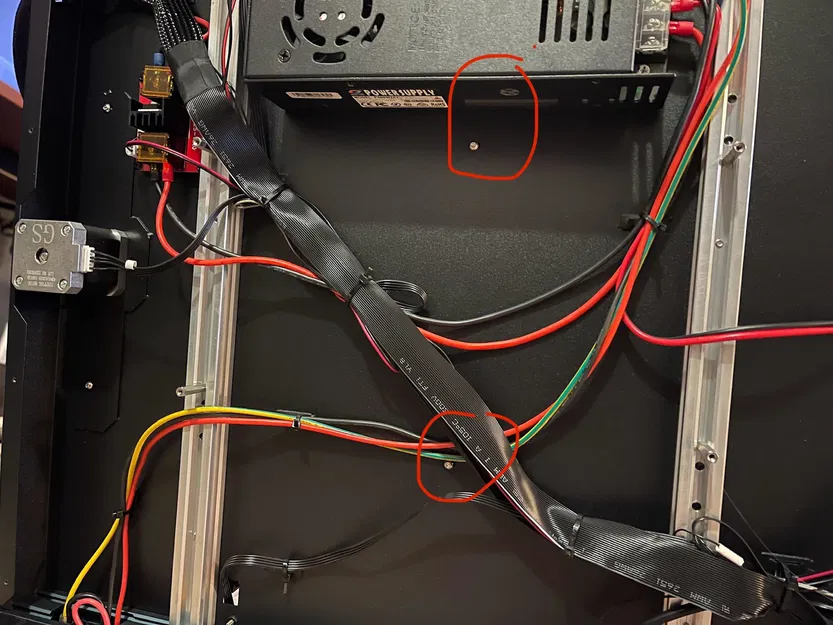

  3. Mở tấm panel bên dưới máy in và nới lỏng 2 con vít bạc nhỏ (xem hình).

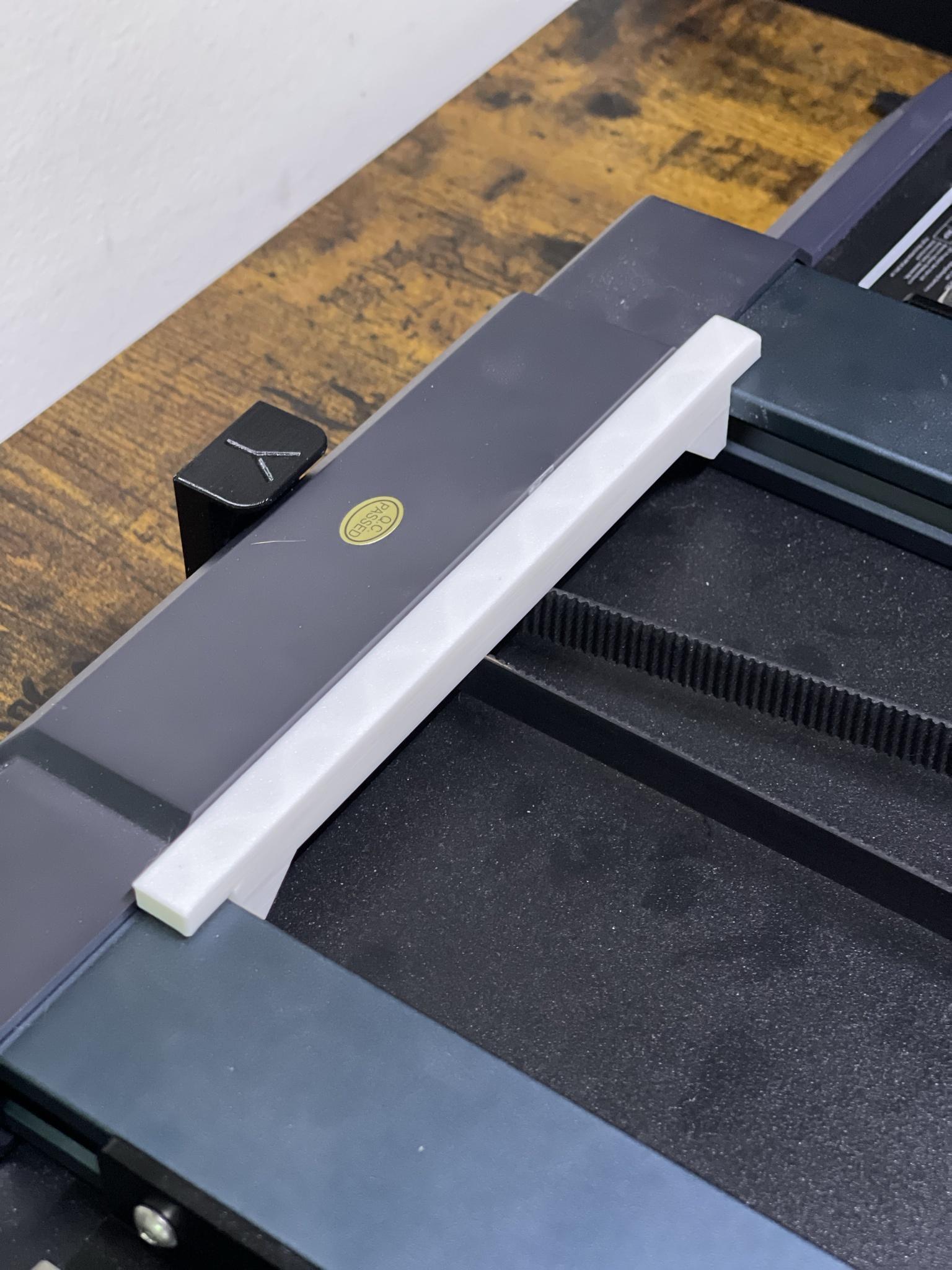

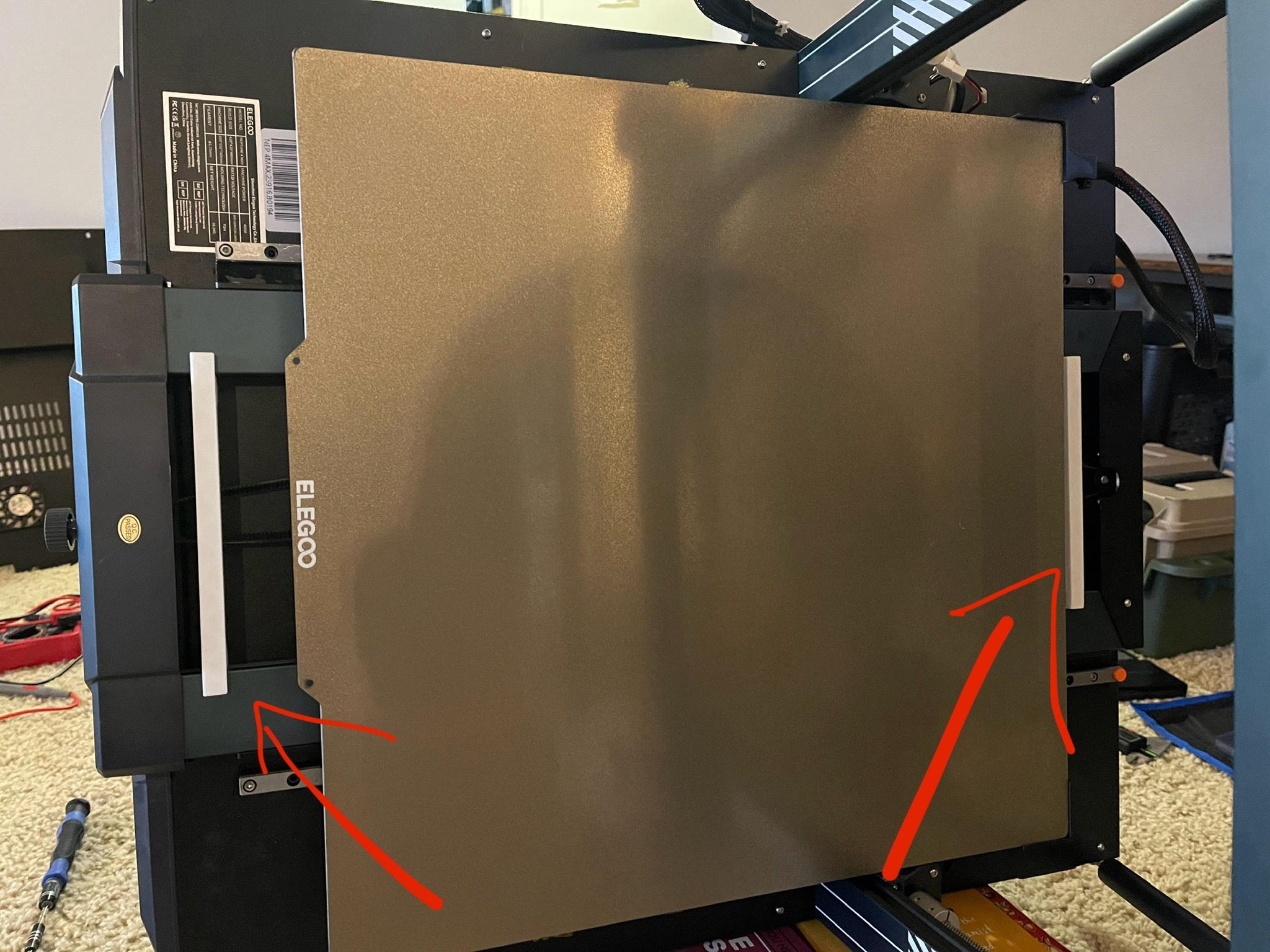

  4. Kẹp dụng cụ căn chỉnh vào giữa 2 thanh ray.
  5. Siết chặt lại 2 con vít nhỏ ở dưới trước, sau đó đến 4 con vít ở trên.
  6. Lắp lại tấm panel bên dưới.
  7. Đo khoảng cách khe hở của khung ở 3 vị trí: phía trước, giữa và phía sau. Đảm bảo chúng chênh lệch không quá 0.2mm.

Số đo máy in của tôi:

Trước:

140.23mm phía trước

140.02mm giữa

139.23mm phía sau

Sau:

140.21mm phía trước

140.23mm giữa

140.21mm phía sau

Việc này làm cho bánh xe POM mất tiếp xúc khi bàn in di chuyển về phía sau và bị rung lắc. Bánh xe POM của tôi đã bị mòn 2/4 bánh do vấn đề này.
