Pulley nhỏ 0.34" cho dây thừng và dây điện

Tác giả JasonJohnson_340098

Lượt tải
114
Lượt thích
55
Lượt coi
635
Bình luận
2

File 2 7,6 MB

  • Pulley_Housing_1767023625.stlSTL · 5,4 MB
  • Pulley_1767023631.stlSTL · 2,1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#13552
Danh mục
Mỹ Thuật
Ngày đăng

Mô tả

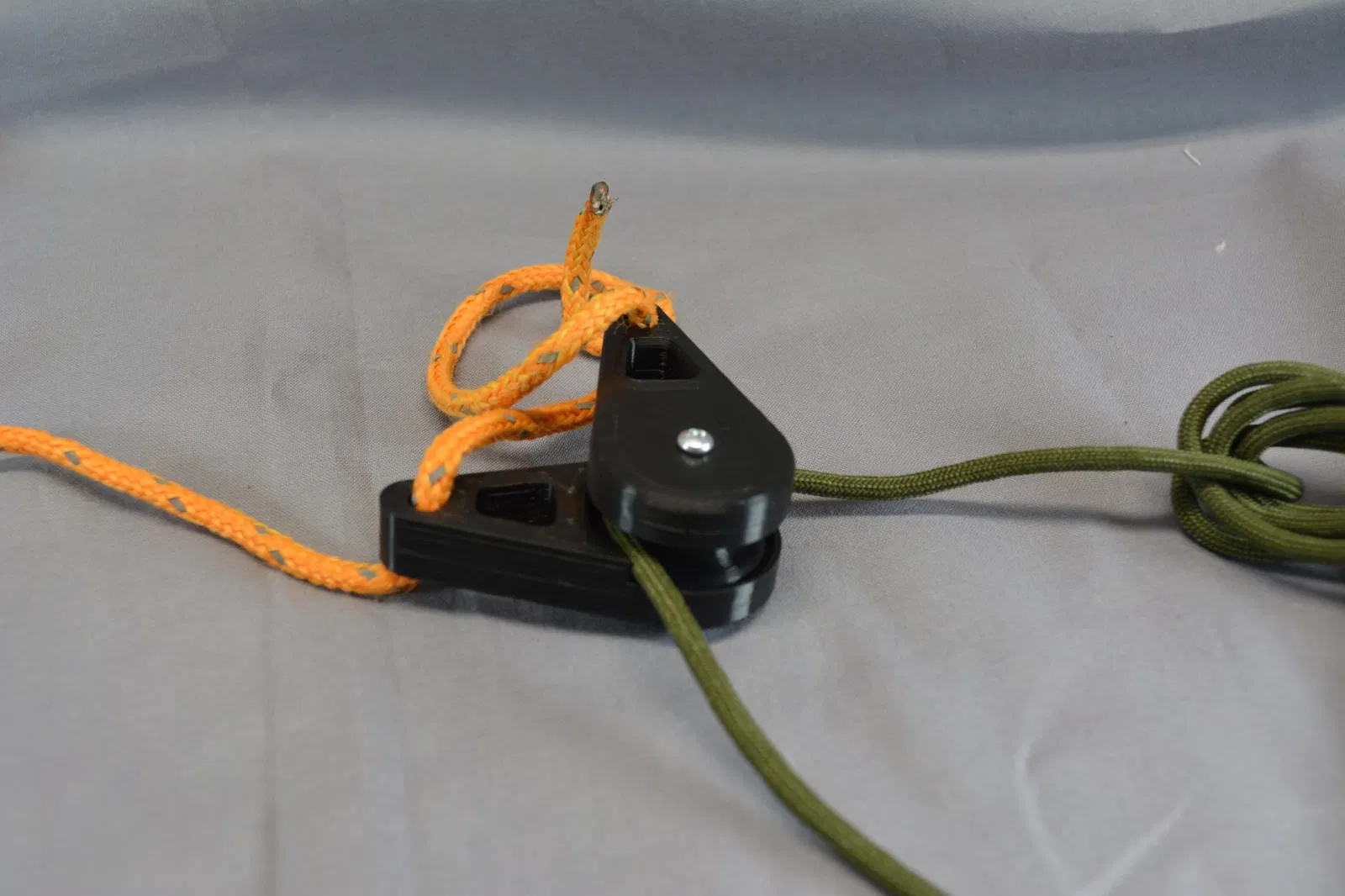

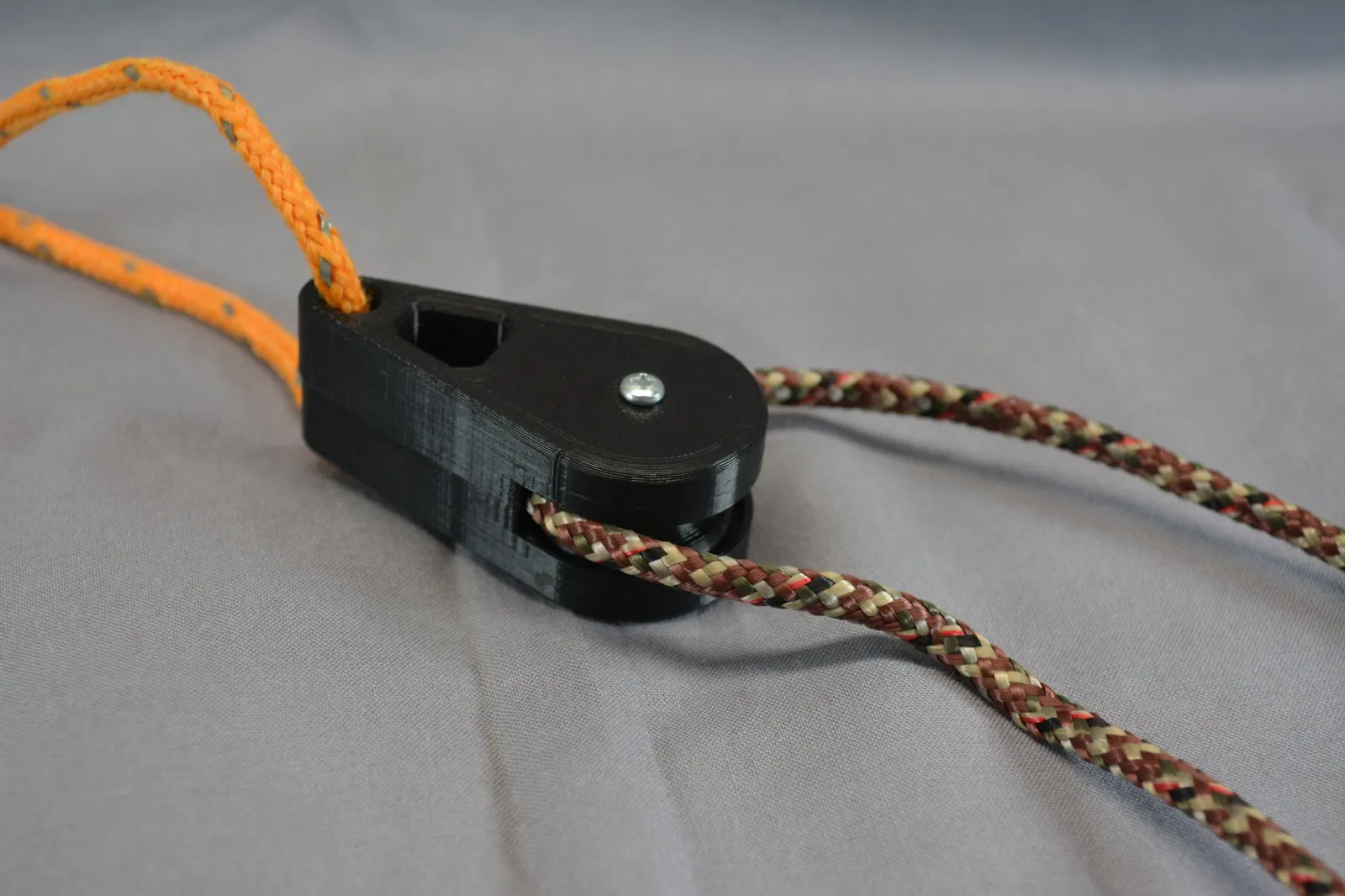

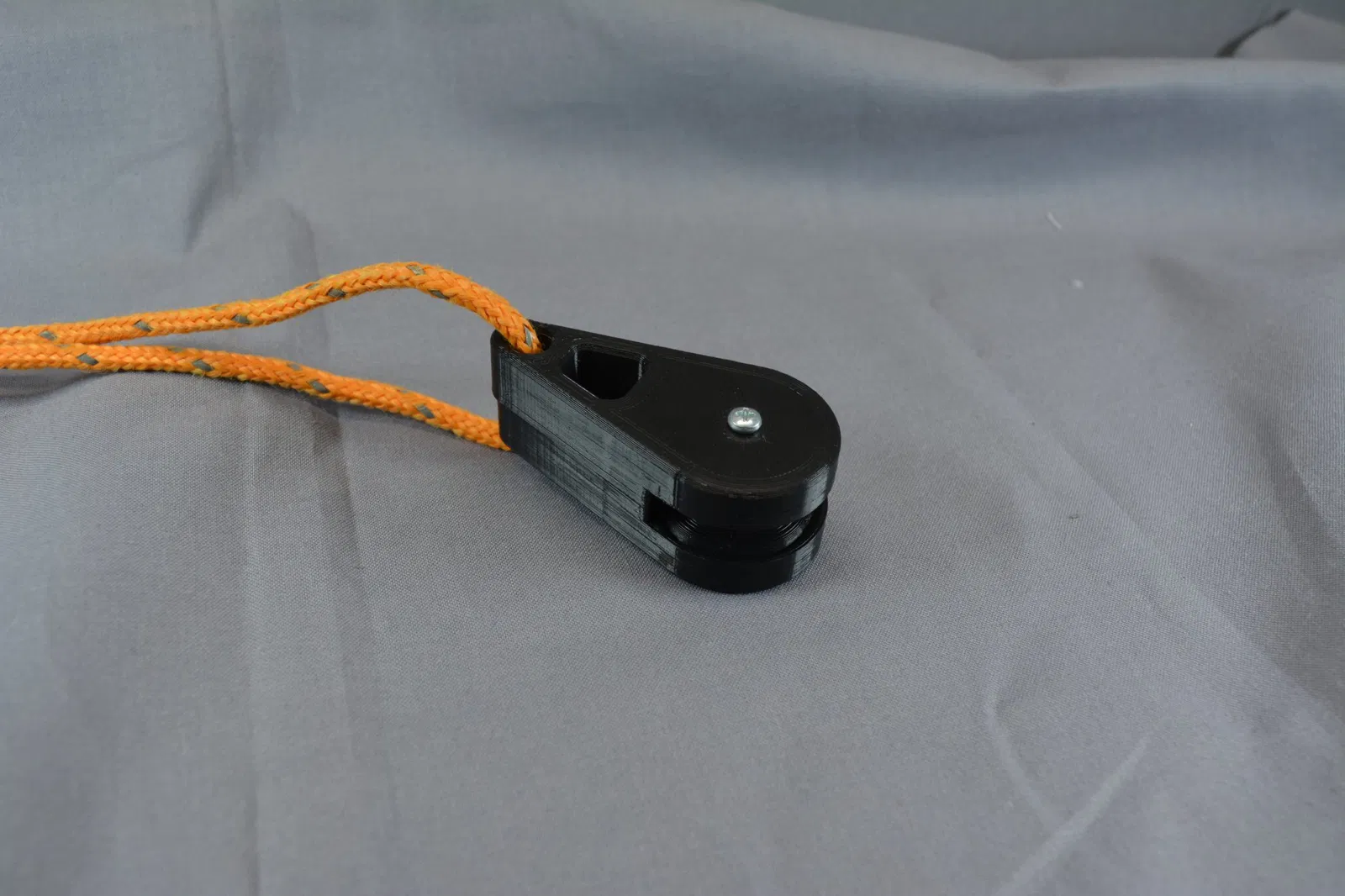

Thiết kế với số lượng bộ phận in ấn tối thiểu (3): 2ea Vỏ Puli và 1ea Con Lăn Puli. Thiết kế độc đáo này ngăn cản dây thừng trượt lên và qua puli và kẹt giữa bên trong trục puli và ổ bi. Được khuyến nghị in phẳng để các đường lớp dài và chắc chắn.

Thiết kế không đồng đều cho Cộng đồng Radio Nghiệp dư để nâng ăng-ten lên cây, v.v. với việc sử dụng tối thiểu các kim loại dẫn điện có thể phản xạ và hấp thụ sóng radio và do đó gây can thiệp vào việc truyền tín hiệu của họ.

Không cần dụng cụ/không cần tháo lắp (Đinh ốc/Đai ốc) để tải hoặc gỡ bỏ dây thừng. chỉ cần xoay hai nửa đến vị trí 3 và 9 giờ.

Không cần hỗ trợ

In PLA, PETG, ASA, ABS hoặc các vật liệu kỹ thuật mạnh mẽ khác.

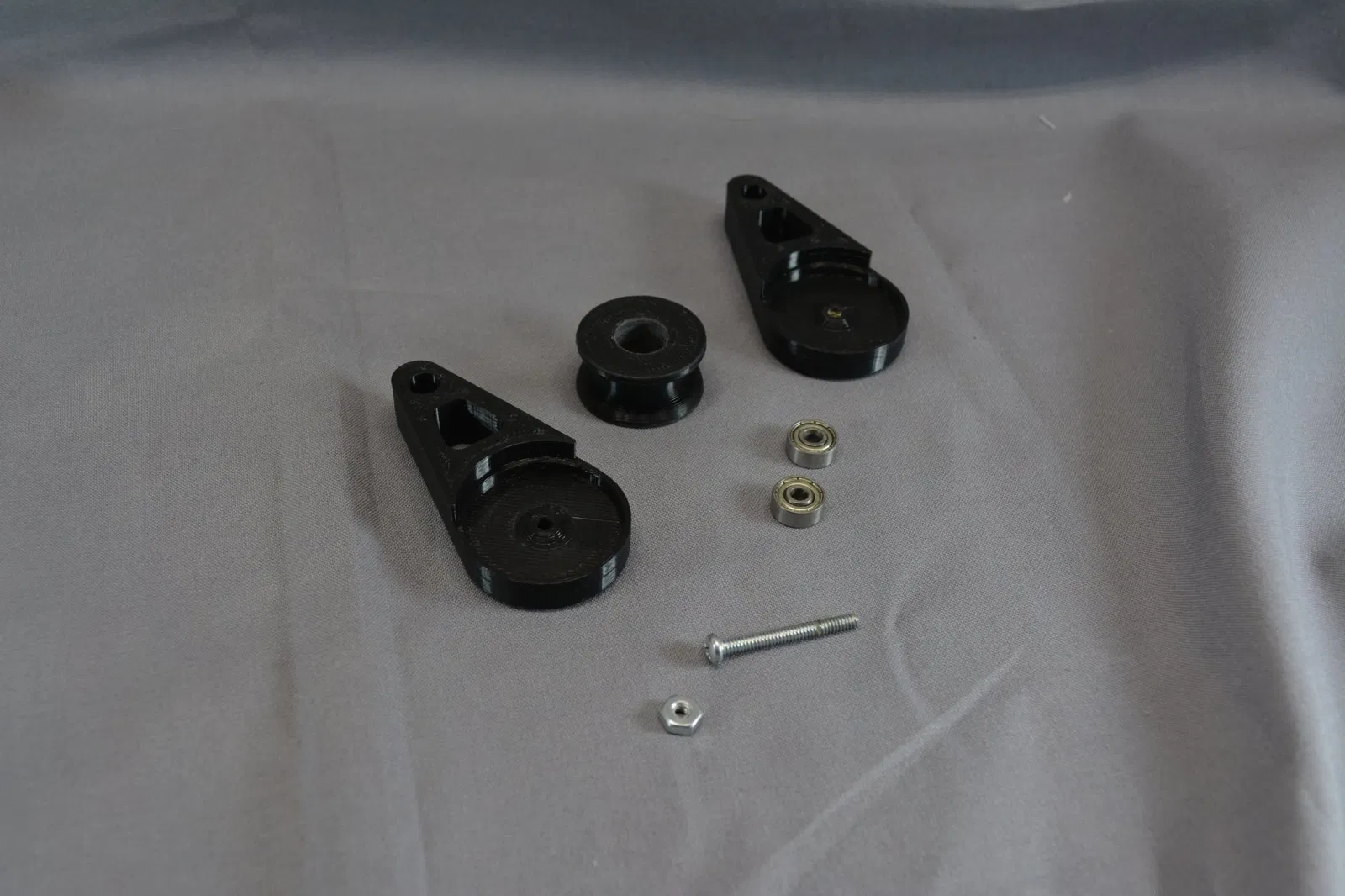

Cần

2ea 2x5x2.5mm Vòng bi mini

1ea Đinh L 8mm x 38mm

1ea Đai ốc 8mm

2ea vòng đệm

Cần 1ea đinh, 1ea đai ốc, và 2ea vòng đệm cần thiết cho việc lắp ráp.

Vòi phun 0.4mm hoặc 0.6mm, 2 hoặc 3 lớp theo sở thích của bạn, 14% đến 20% độ lấp đầy yêu thích của bạn.

73

V/r, Jason

KBØEOD
