Adapter CAMLOCK thay cổng hút bụi cho Festool TS55 EBQ
Adapter CAMLOCK này giúp bạn thay thế cổng hút bụi trên máy cưa tròn Festool TS55 EBQ. Thiết kế đơn giản, dễ lắp đặt, chỉ cần tháo nắp lưỡi cưa cũ và gắn adapter này vào. Tương thích với đầu nối CAMLOCK của @PeterH, giúp kết nối ống hút bụi dễ dàng hơn.
Mô tả

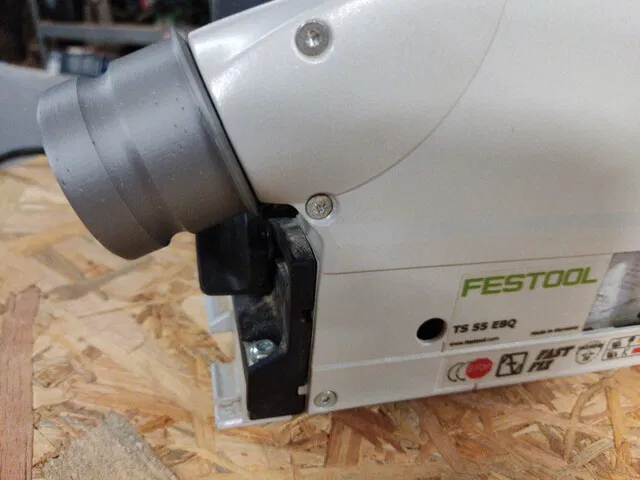

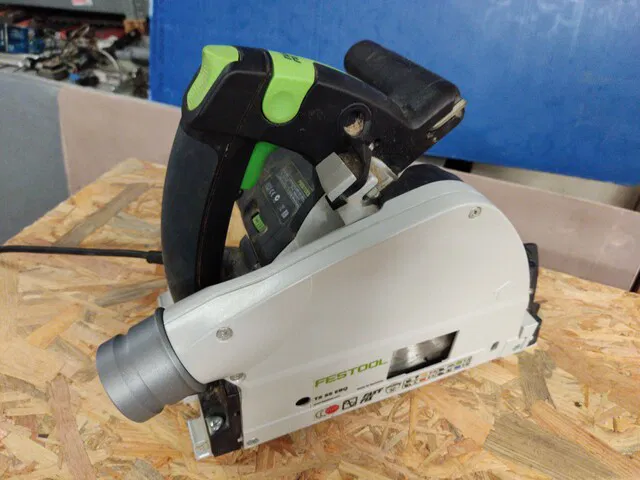

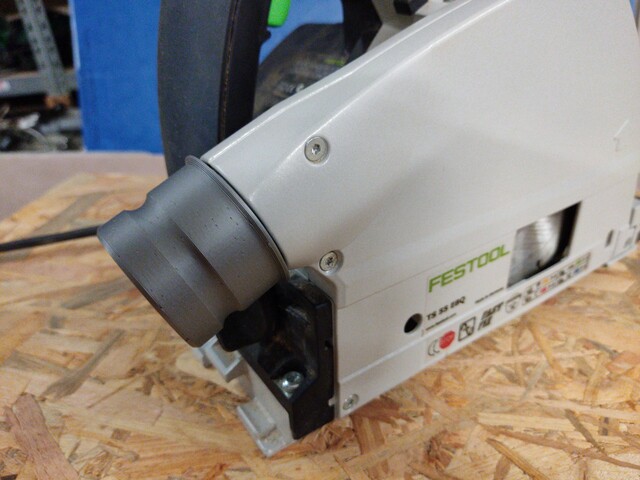

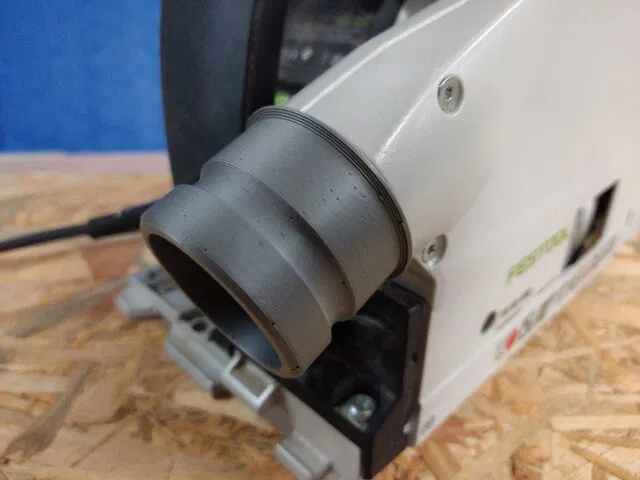

Bạn có thể dùng cái adapter CAMLOCK này để thay thế cái cổng hút bụi trên máy cưa tròn TS55 EBQ của mình nha.
Chỉ cần tháo cái nắp lưỡi cưa ra với 5 con ốc, tháo cái cũ cong cong ra và gắn cái này vô, rồi lắp lại nắp với mấy con ốc vô.
Cắm vô cái ống hút bụi CAMLOCK của bạn.
Dùng với đầu nối CAMLOCK của @PeterH nha.
Mình thiết kế cái này bằng FreeCAD, dựa trên mô tả của @PeterH về đầu nối CAMLOCK trong file PDF NGUỒN ĐẦU NỐI CAMLOCK của ổng, bạn có thể tìm thấy ở link trên đó.
Mình in bằng PLA Prusament basic grey, với đường nối ngẫu nhiên, độ dày lớp 0.30mm. Số lớp bao quanh là 10.
