Hệ Thống Bôi Trơn Cho Máy Chạy Bộ
Thiết kế phễu và kẹp để gắn ống dẫn nhớt vào máy chạy bộ, giúp bôi trơn băng chuyền. Dễ dàng đổ nhớt vào phễu và để nó nhỏ giọt xuống băng. Phù hợp cho máy chạy bộ không có hệ thống bôi trơn tự động.
Mô tả
Máy chạy bộ của tui không có hệ thống bôi trơn tự động nên tui đã thiết kế cái này.

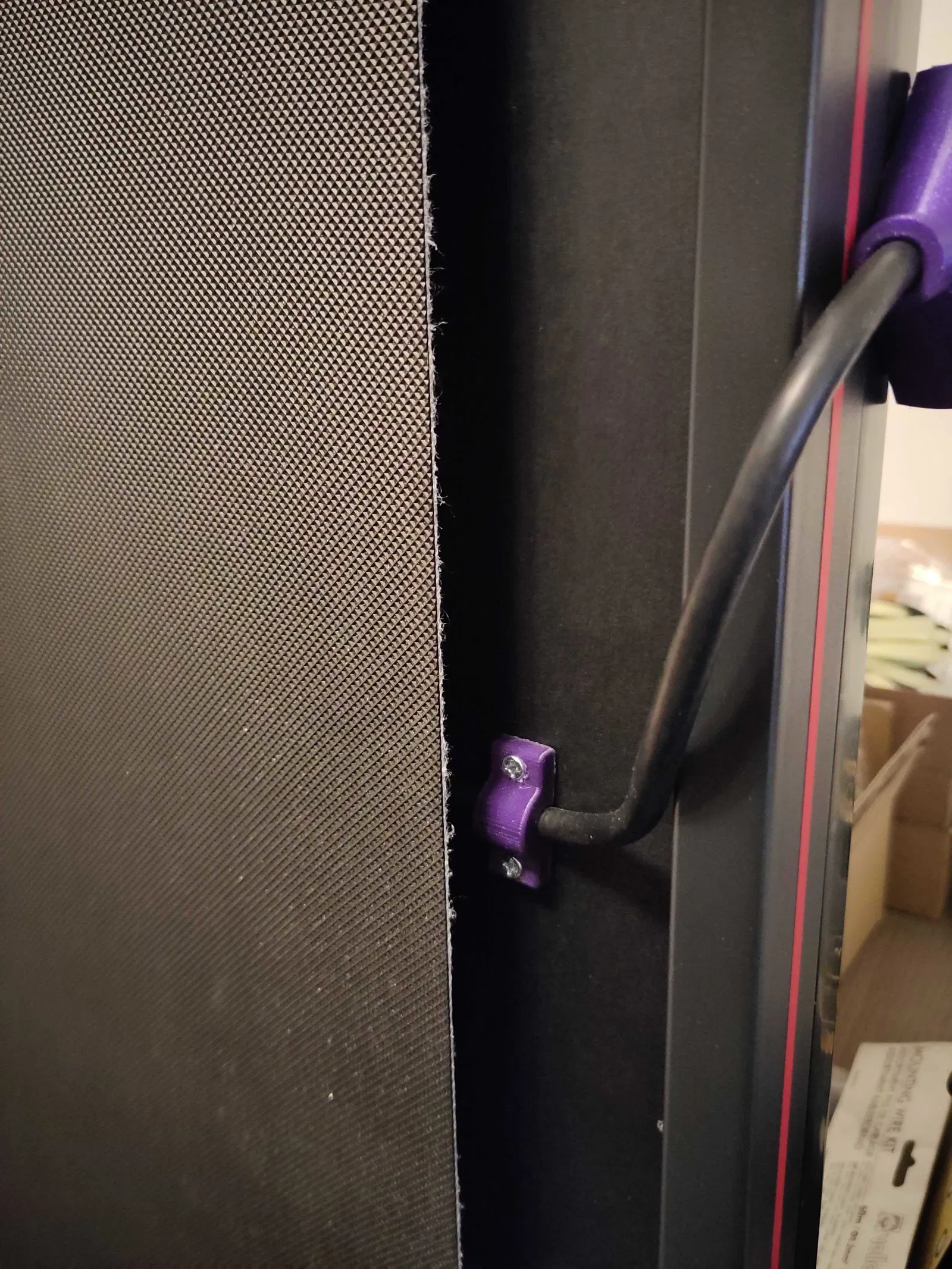

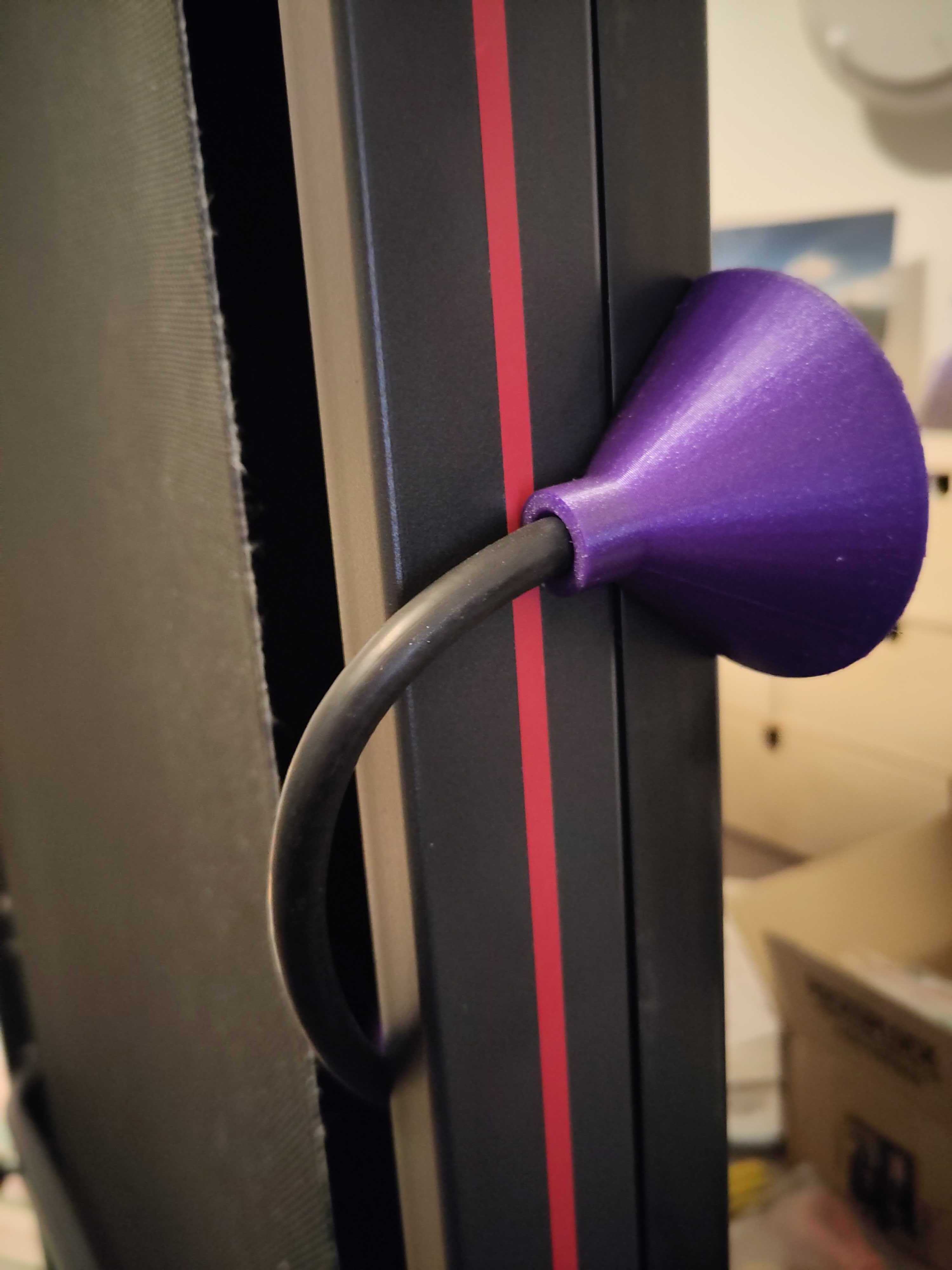

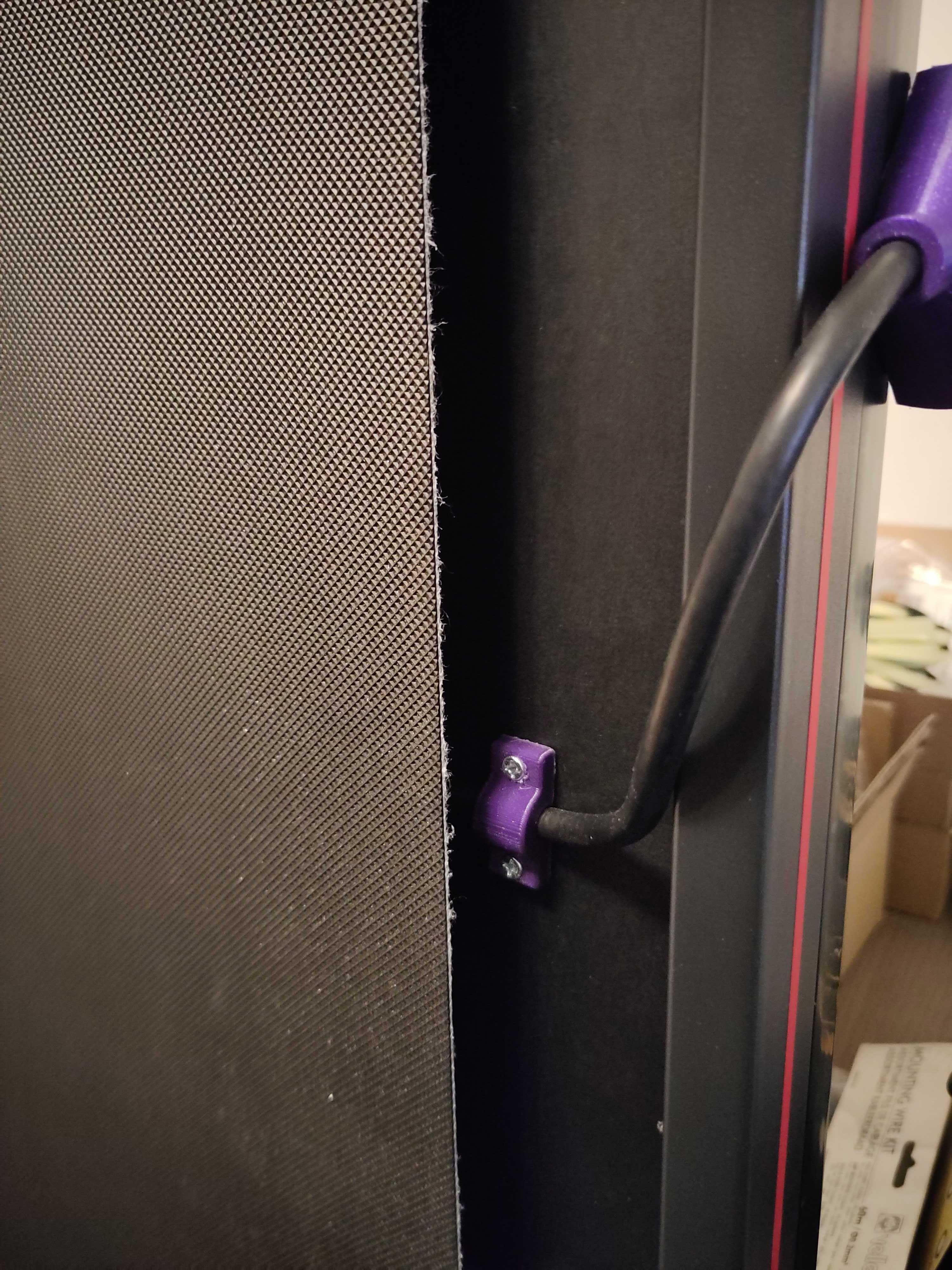

A cái ống cao su tui cắt mấy lỗ nhỏ xíu một bên, kẹp hai bên băng chuyền máy chạy bộ rồi gắn cái phễu lên một bên băng chuyền, đổ nhớt vô là nó tự nhỏ xuống băng.
Ống tui xài loại ống cao su 8mm, đường kính trong 4.5mm.
Nó không hoạt động tốt lắm nếu dựng máy chạy bộ đứng, nhớt trong ống sẽ chảy hết xuống băng. Còn nếu để ống ngang với cái phễu thì sợ nhớt chảy ngược ra ngoài.
In hết với độ cao lớp 0.2mm và đầu phun 0.4mm. Cái phễu in bằng PLA, để miệng rộng xuống dưới. Không cần support. Cái kẹp in 4 lớp tường, 5 lớp trên dưới.
