Mô hình MOSFET, PMOS, NMOS transistor

Đây là một mô hình đơn giản của MOSFET (Metal-Oxide-Semiconductor-Field-Effect-Transistor).

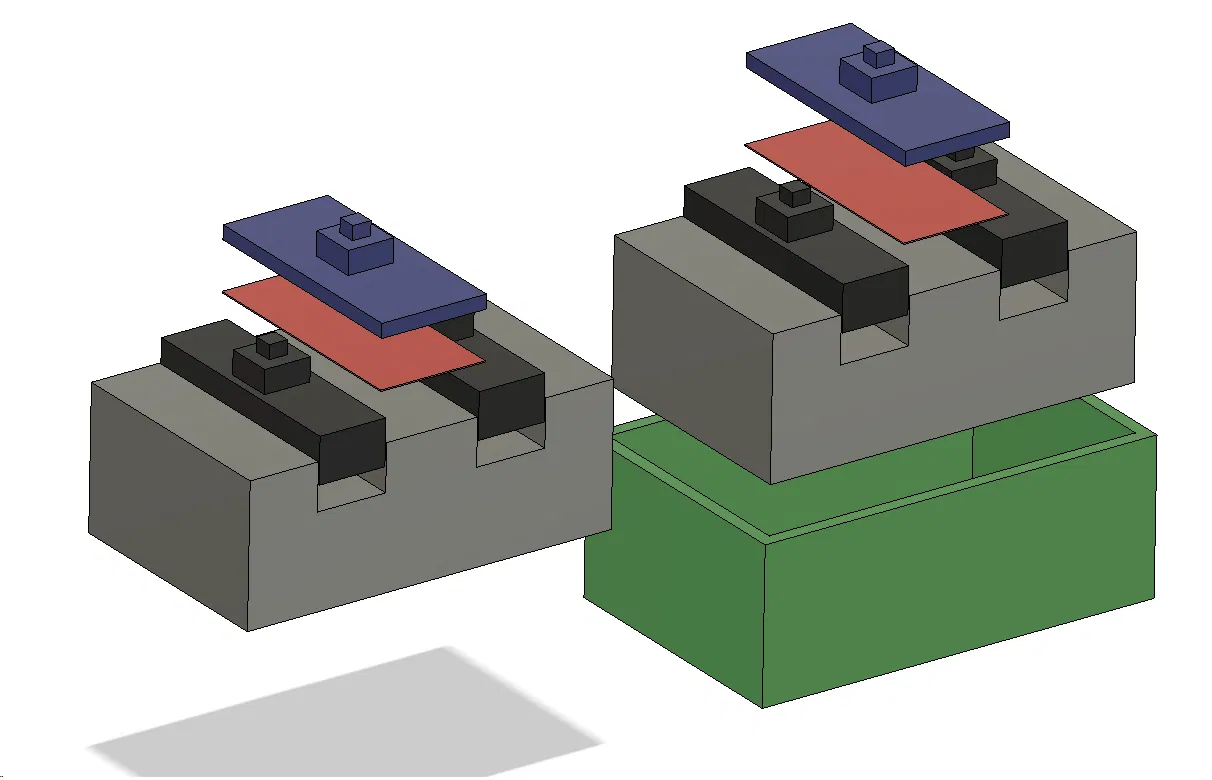

Nó bao gồm nhiều lớp khác nhau và do đó có nhiều đối tượng nếu bạn quyết định in chúng với các màu khác nhau. Trong ảnh thiết kế, màu đen là lớp diffusion, màu xanh là kim loại (metal), màu xám là đế (substrate/bulk), màu đỏ là oxit (oxide) và màu xanh lá cây là một "giếng" (well). Tùy thuộc vào lời giải thích bạn muốn đưa ra mà bạn có thể sử dụng "Well" nhưng điều đó không bắt buộc.

Mô hình có khe hở (0.28mm) để các lớp diffusion trượt tự do trong đế. Lớp oxit và kim loại lớn hơn một chút so với đỉnh đế để chỉ ra sự chồng lấn giữa cổng (gate) và nguồn (source) hoặc giữa cổng và máng (drain).

Tôi khuyên bạn nên in chúng bằng các màu khác nhau để thể hiện các lớp khác nhau và KHÔNG in tệp "Simple_Mosfet_PMOS_NMOS v1". Hãy sử dụng các tệp riêng lẻ để đảm bảo in đúng.

Bạn cần in:

1 kim loại, 2 diffusion, 1 oxide, 1 substrate và nếu cần thì 1 n-well.

Các loại transistor khác như FinFet, GAA, Nanosheet và Forksheet sẽ được làm trong thời gian tới.

Tôi sẽ không bao gồm lý thuyết hoạt động đằng sau transistor hoặc quy trình sản xuất, nhưng một tìm kiếm nhanh sẽ giúp bạn hiểu.
