Khay bàn phím Apple Magic với nhãn phím "F

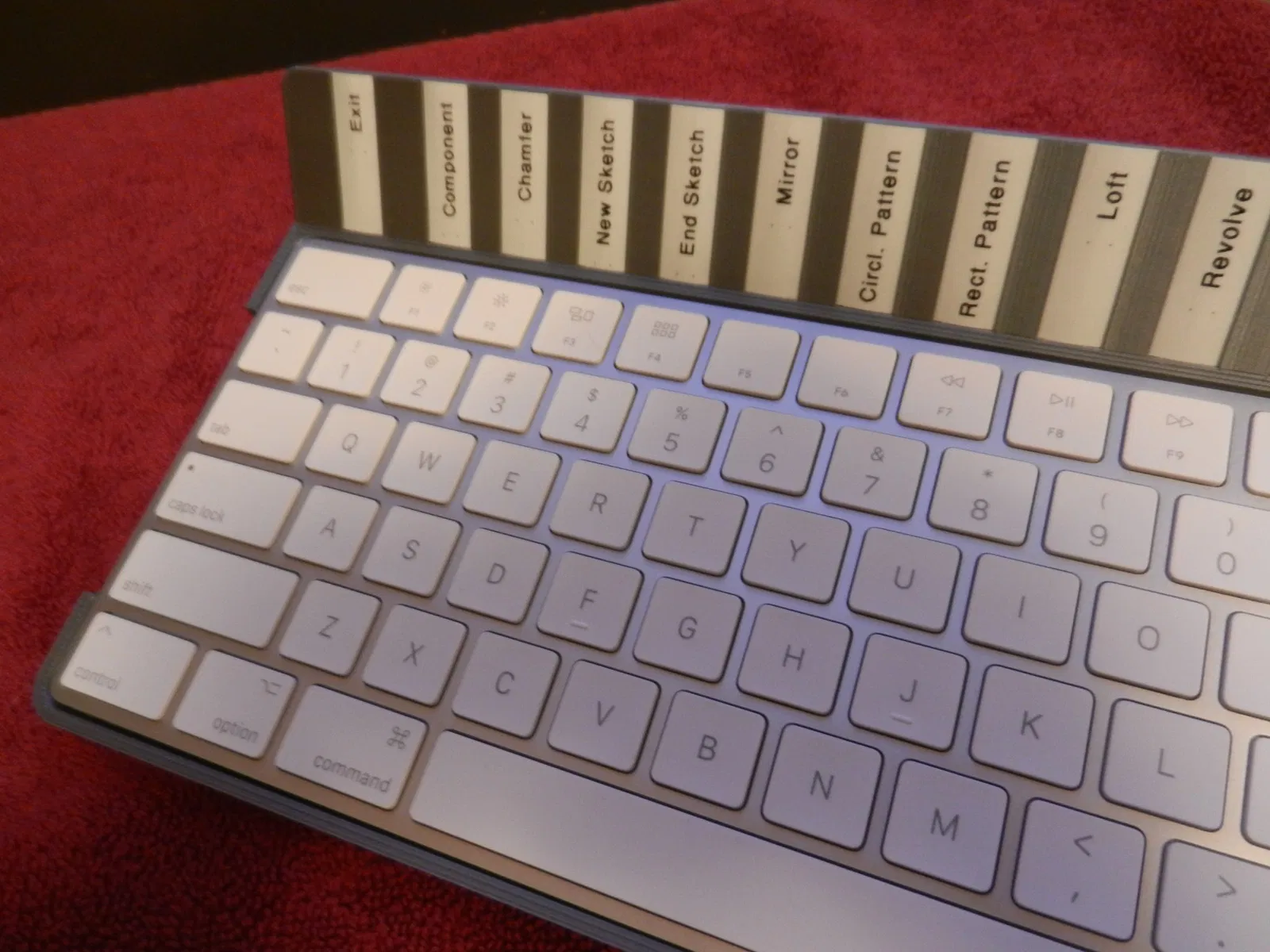

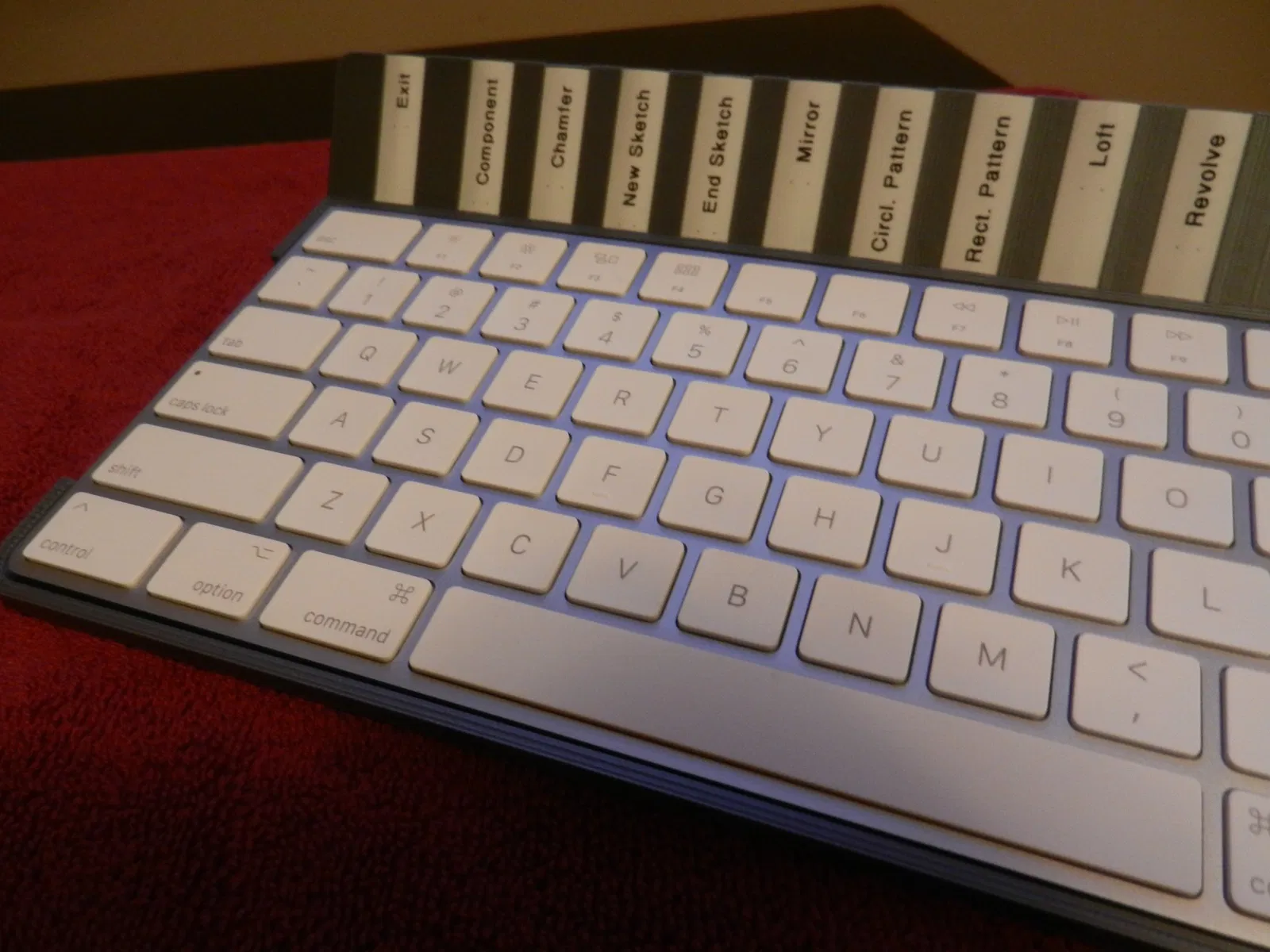

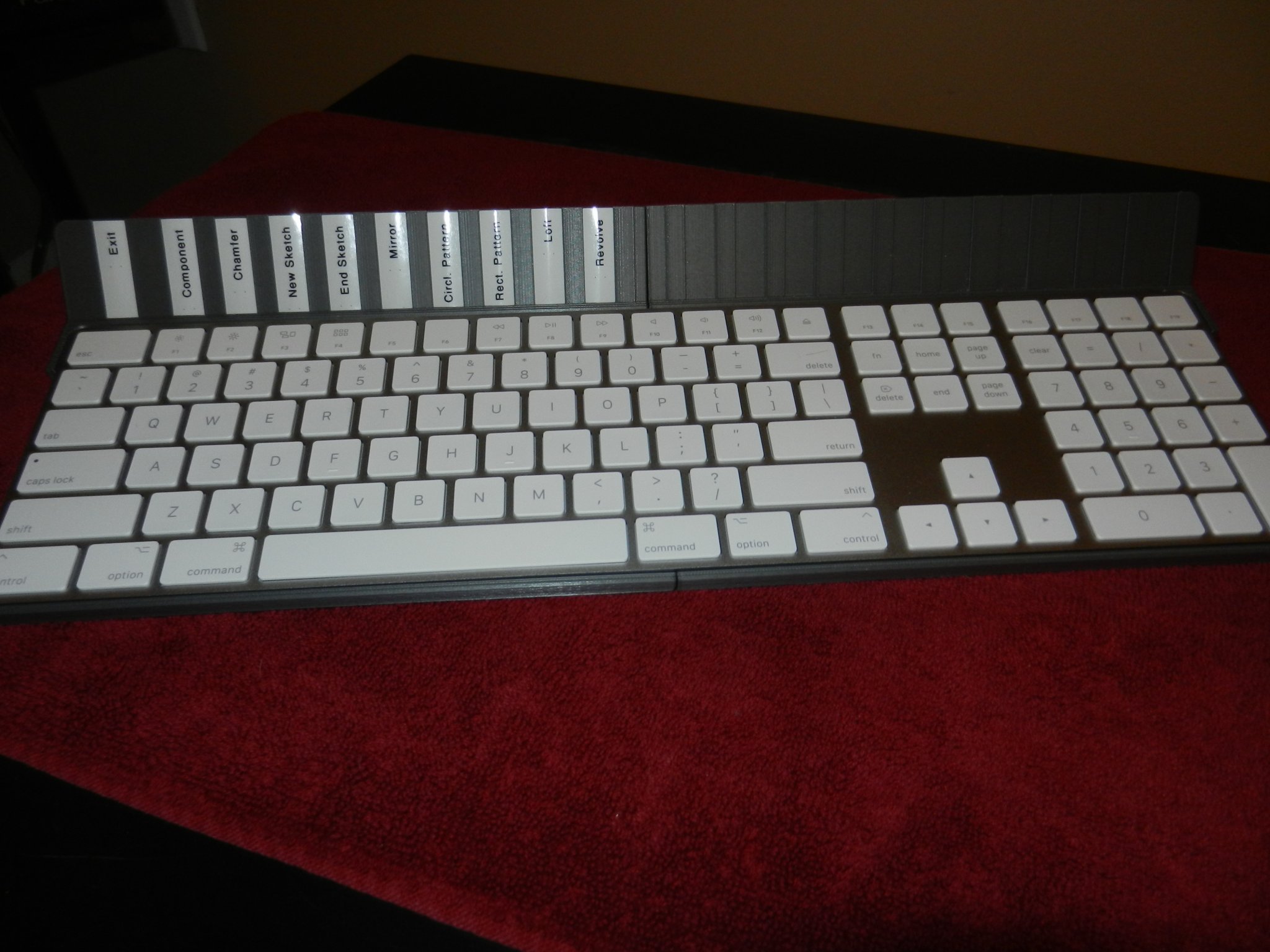

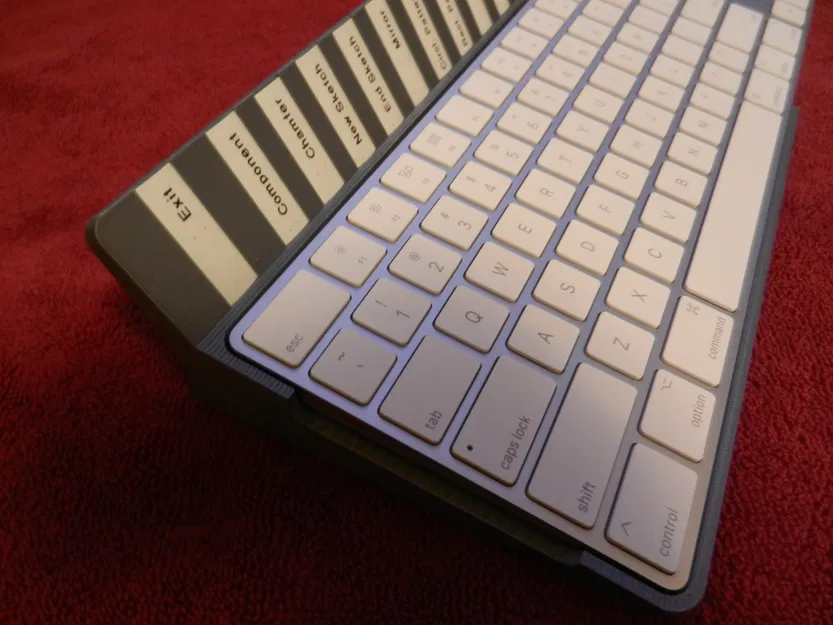

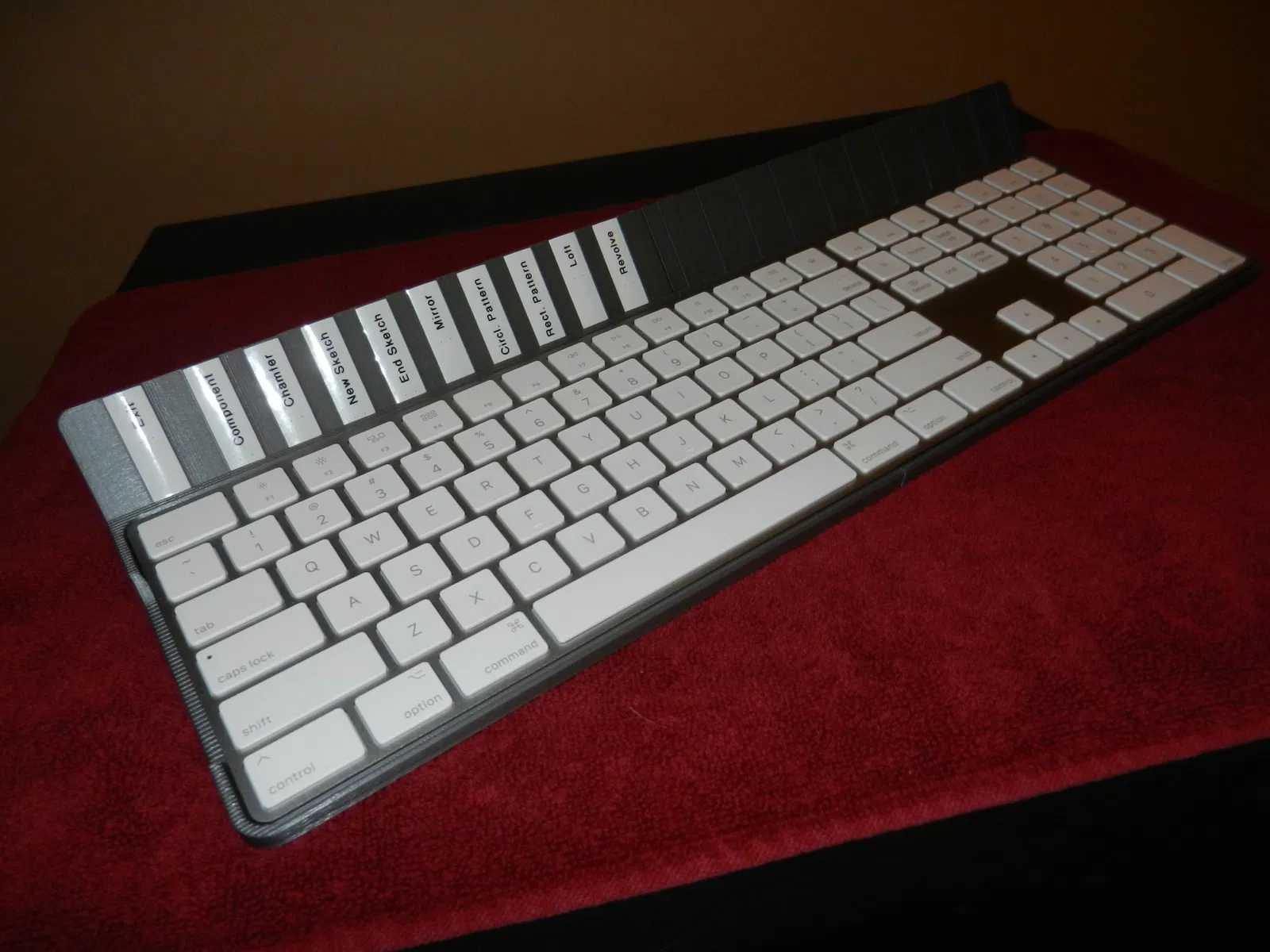

Tôi đã thiết kế khay bàn phím này cho Bàn phím Magic của Apple với Bàn phím số. Nó bao gồm một bảng để thêm nhãn phím “F” cho các phím tắt trong Fusion 360. Các nhãn này là nhãn tiêu chuẩn “Brother Labeler 12mm TZ Tape” hoặc bạn có thể sử dụng các dải giấy. Chúng trượt vào các rãnh nên bạn không cần keo dán.

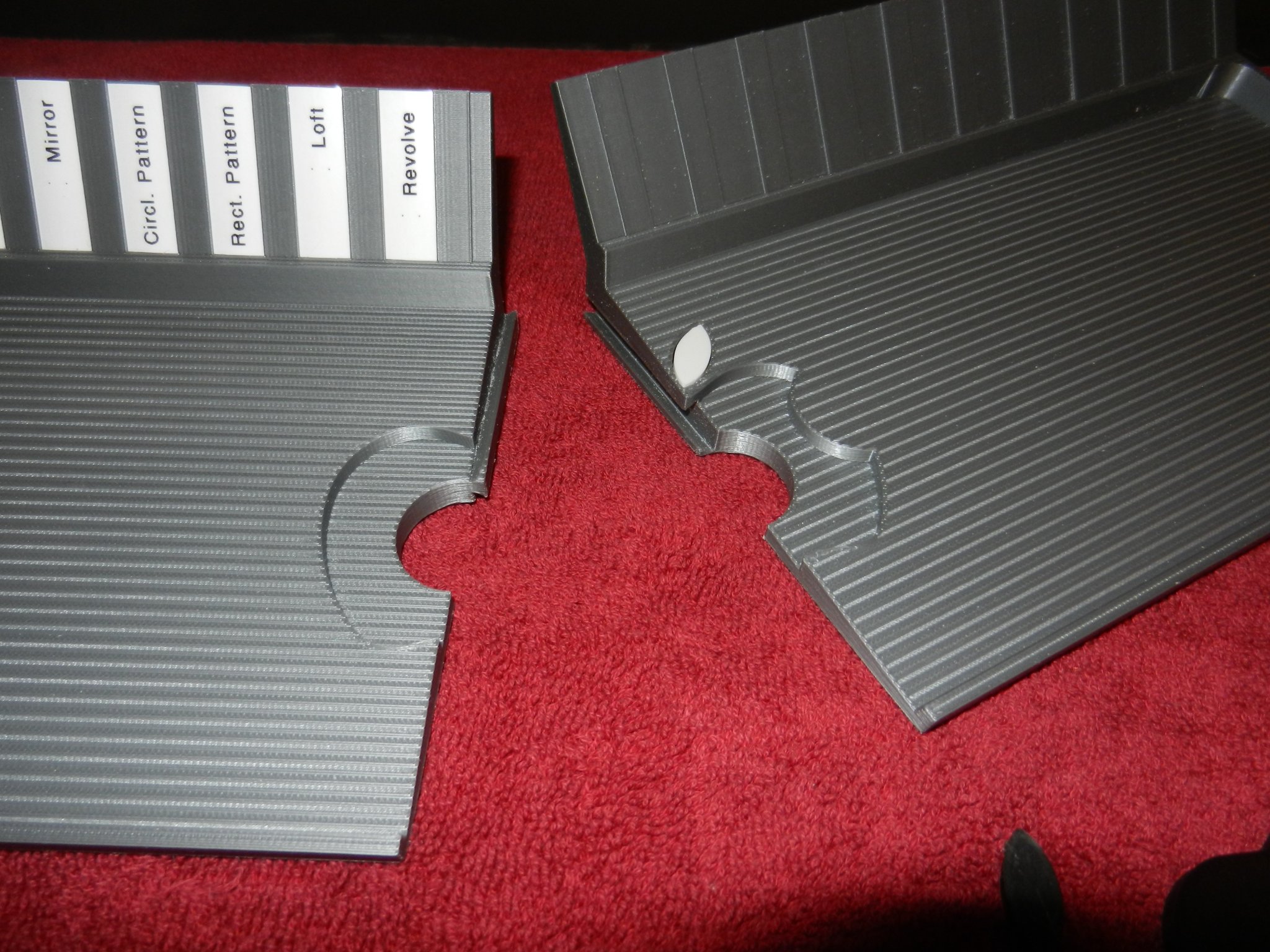

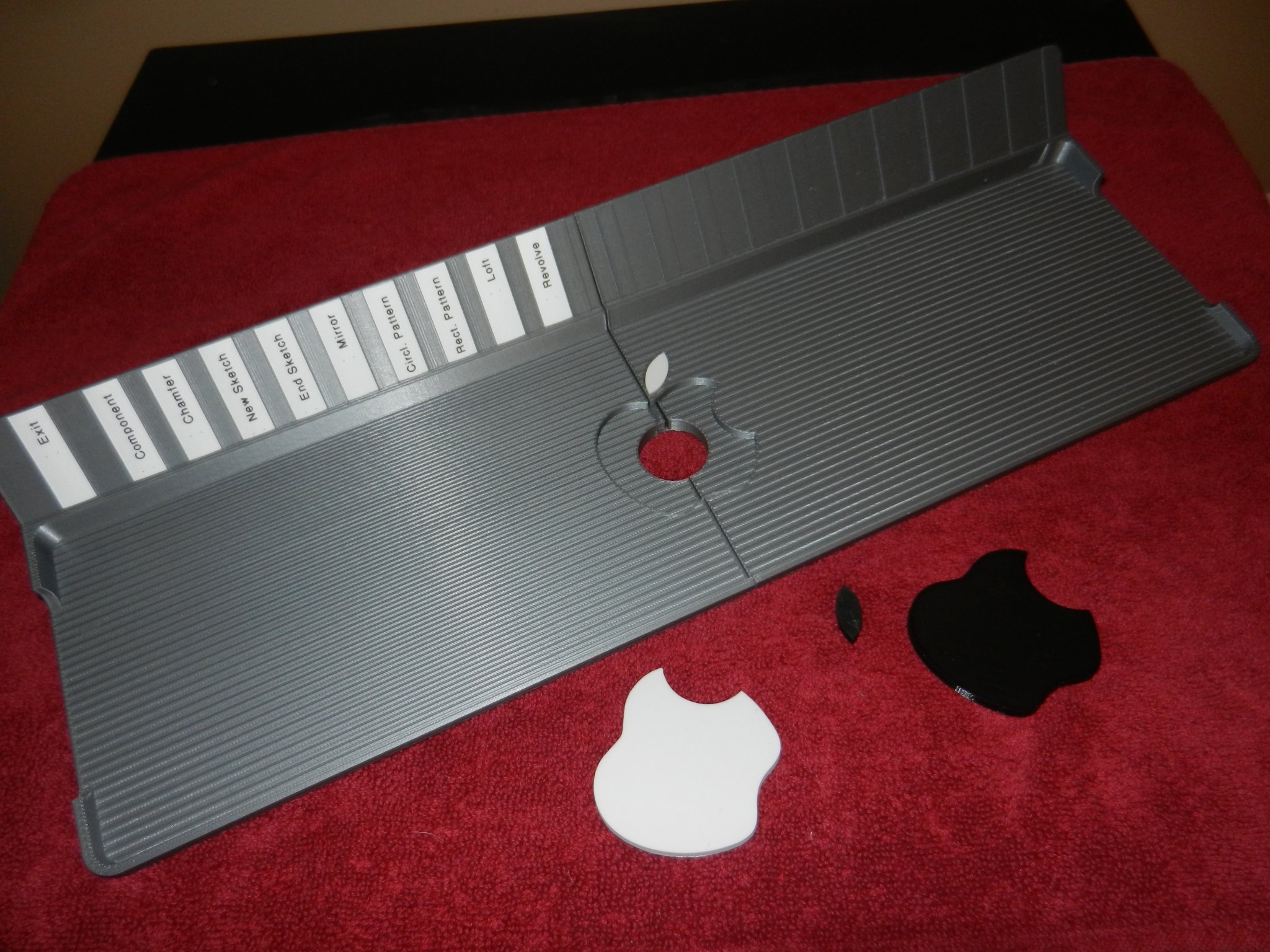

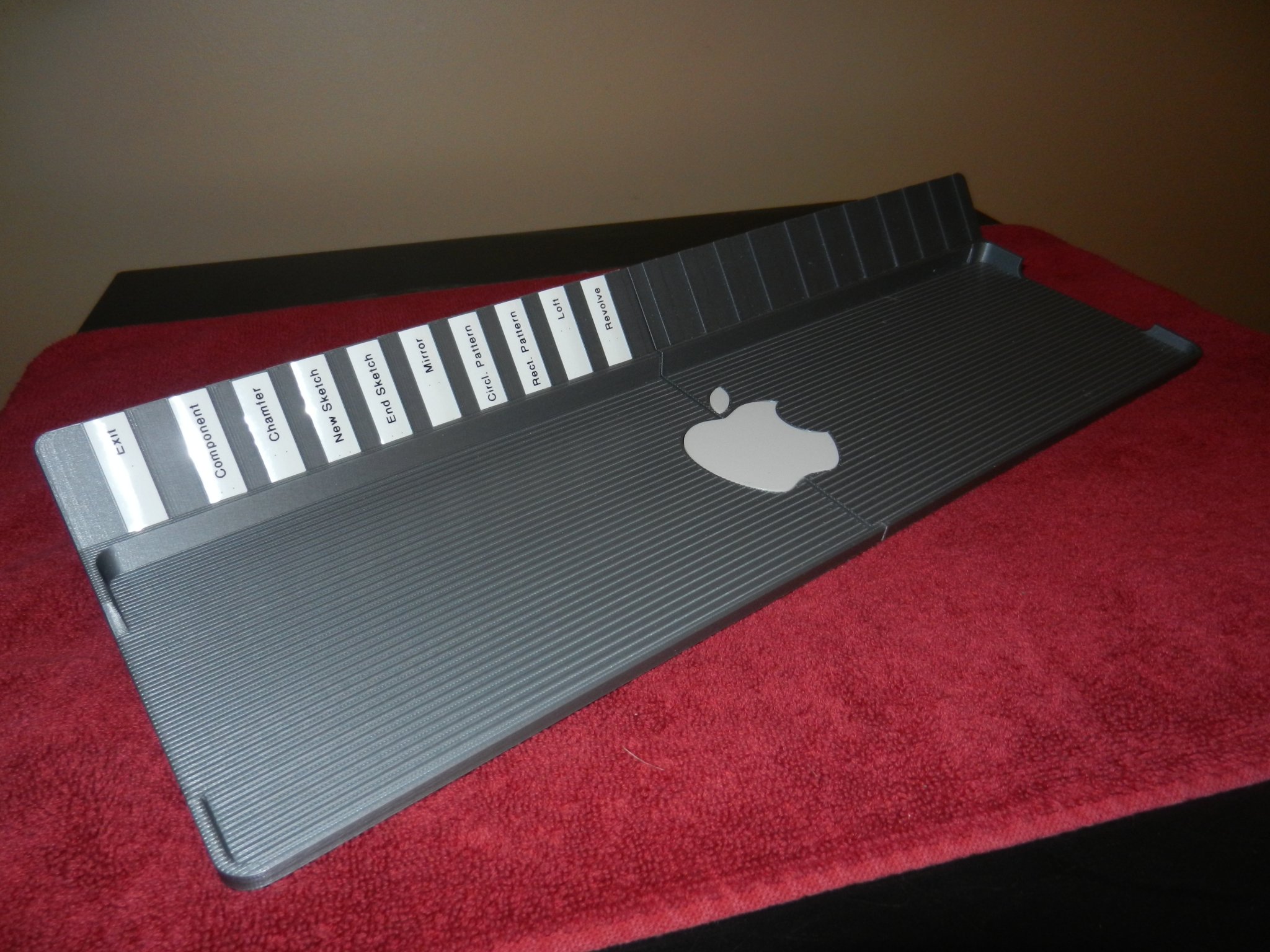

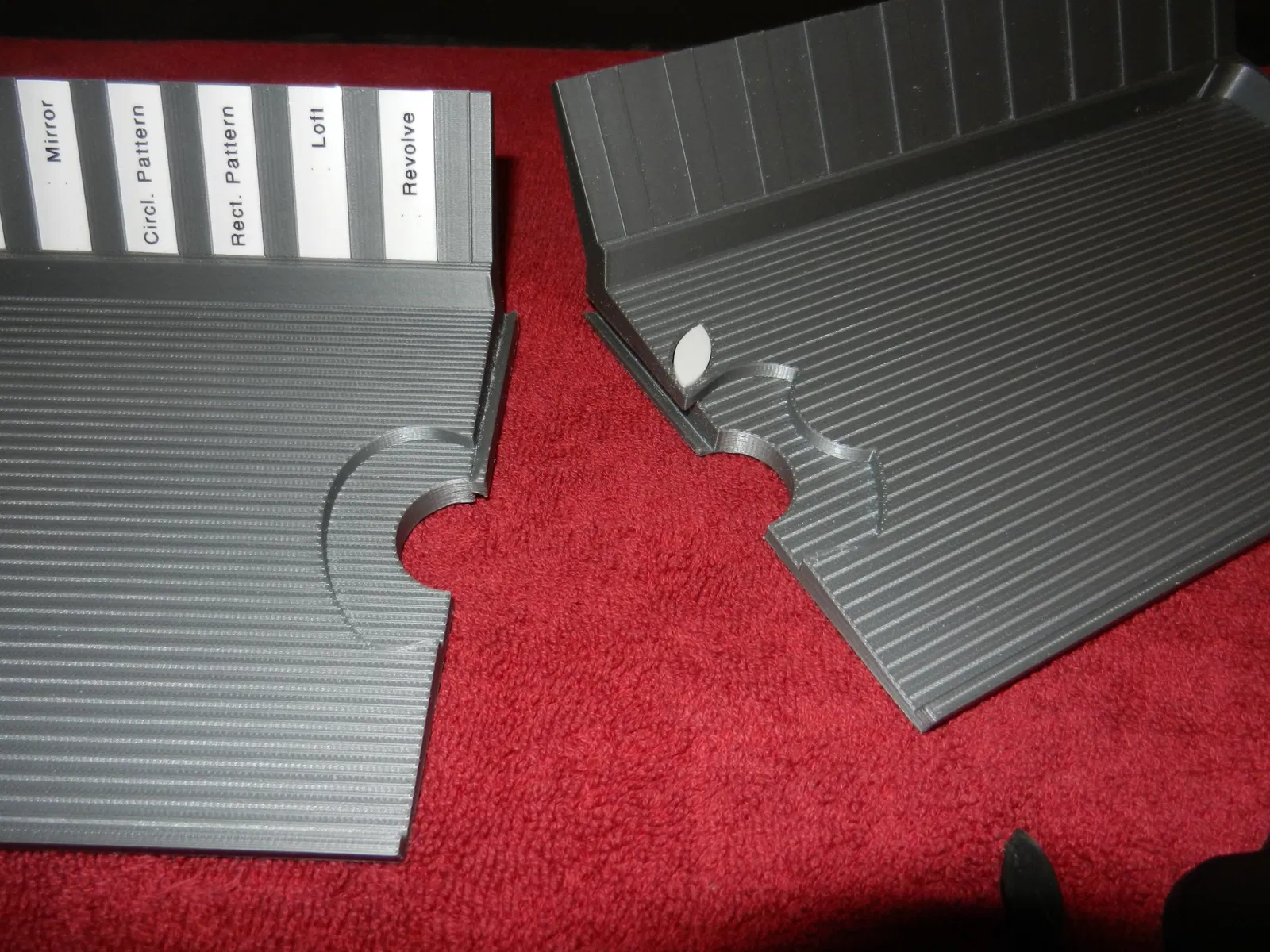

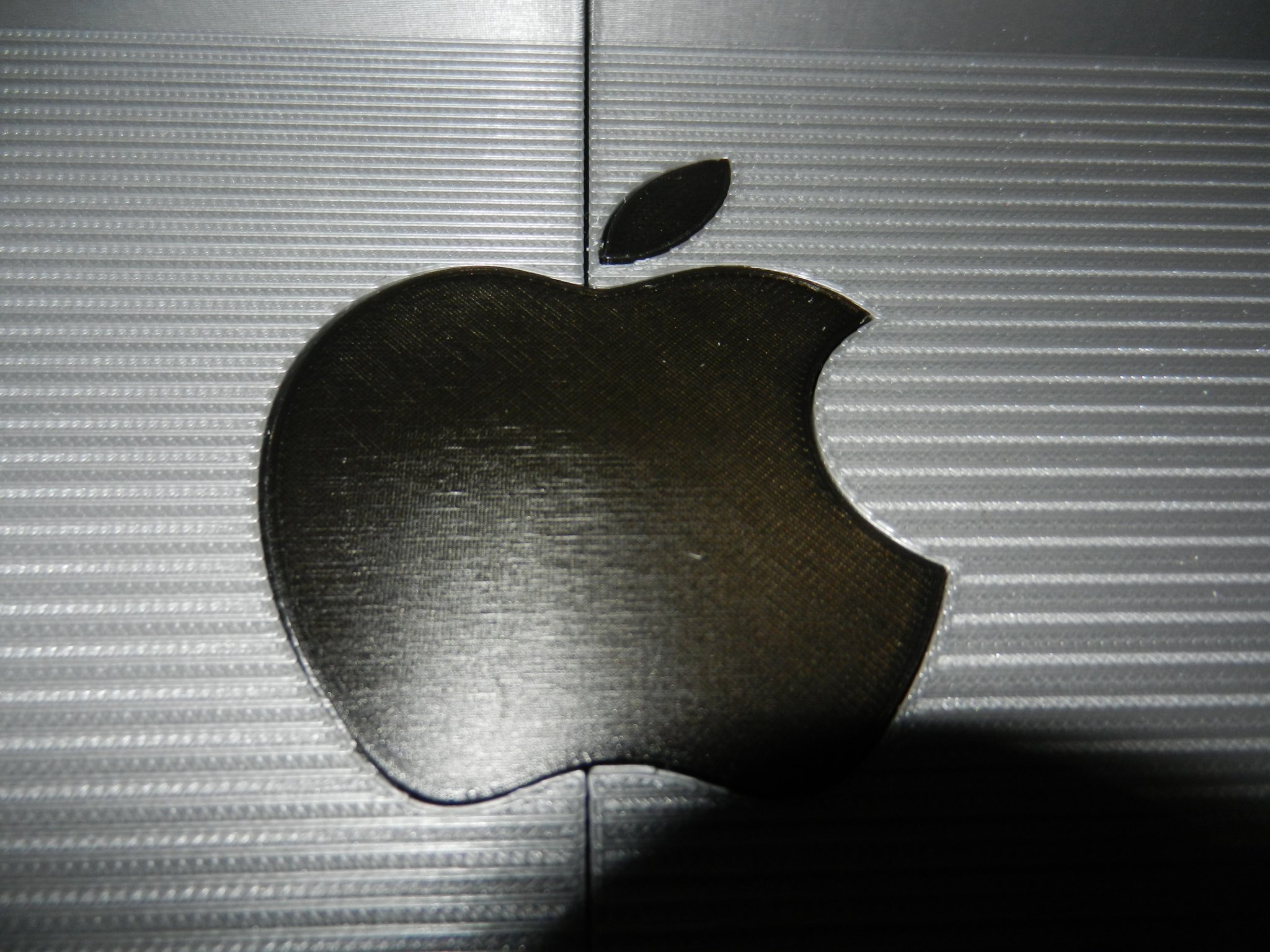

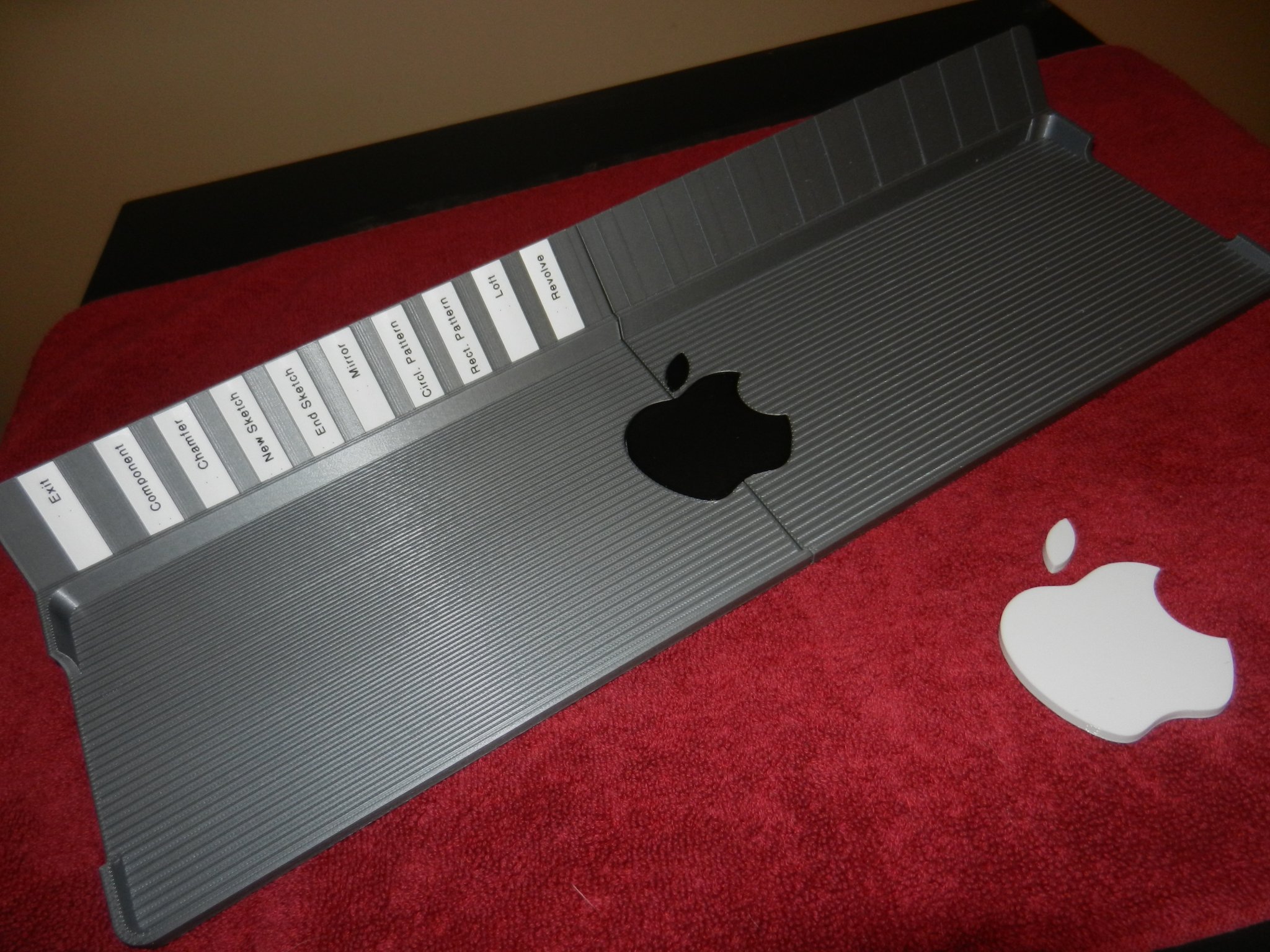

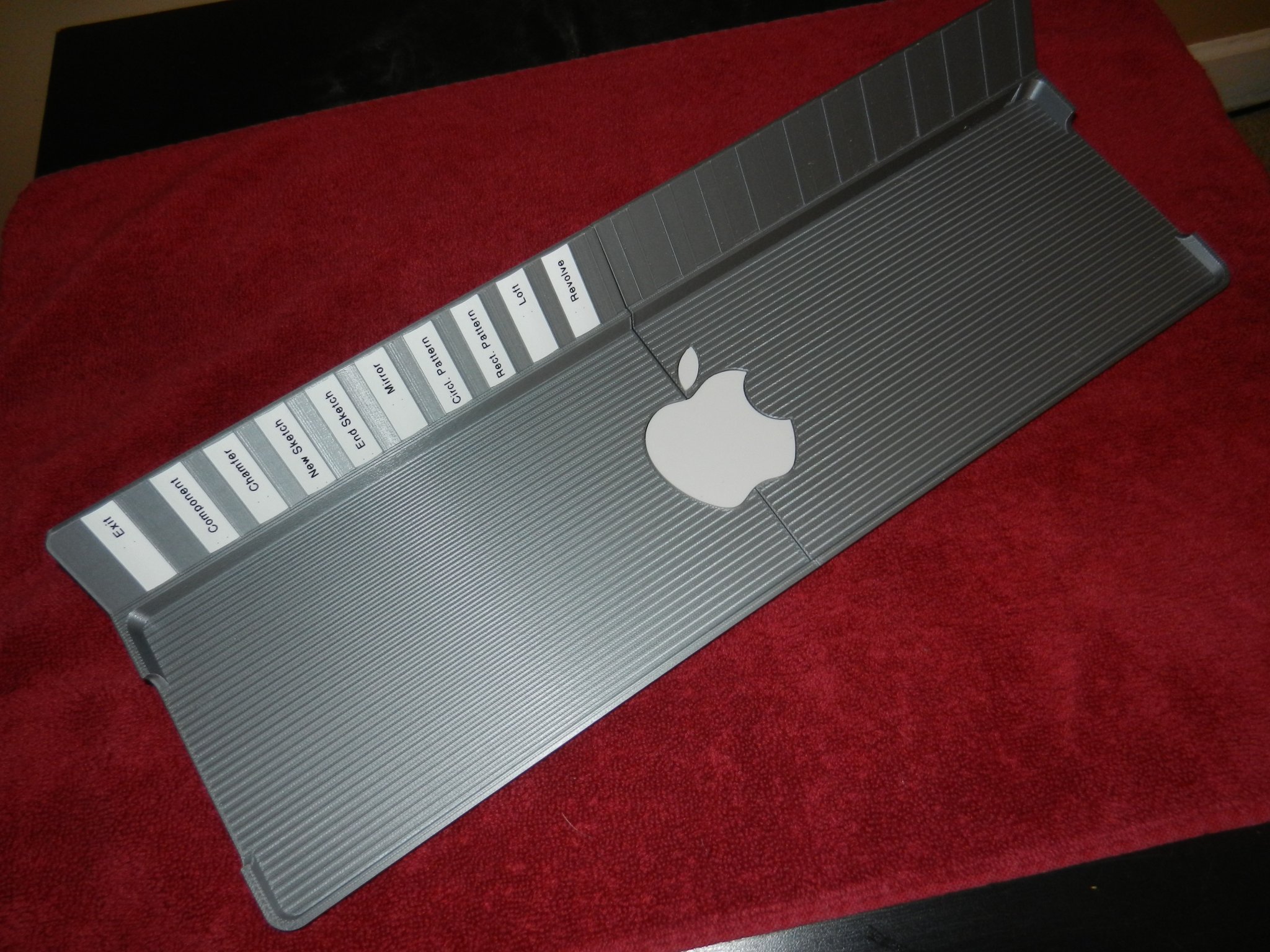

Hai phần ghép lại với nhau bằng mộng và sau đó khóa lại bằng logo của apple.

Tôi sẽ đăng ảnh tốt hơn sau.

https://www.apple.com/ca/shop/product/MQ052LL/A/magic-keyboard-with-numeric-keypad-us-english

https://www.amazon.ca/Scor-Pal-SP202-Scor-Tape-0-25-27-Yard/dp/B001RQ55ZQ/ref=sr_1_7?crid=5O6BEA8E0E1P&keywords=sookwang&qid=1642564202&sprefix=%2Caps%2C3183&sr=8-7&th=1

In ấn:

-0.2mm lớp với 20% độ đặc

-Các phần logo của Apple được làm phẳng

-Tôi đã sử dụng filament PLA bạc Meltink

-Hỗ trợ ở mọi nơi được sử dụng tại các mộng

Hoàn thiện:

-Chân cao su được làm từ cao su tấm. Tôi đã cắt chúng 5/16" x 1" và sử dụng băng dính hai mặt mỏng, (SookWang, liên kết ở trên) có sẵn từ các nhà cung cấp nghệ thuật. Nếu bạn không có cao su tấm, bạn có thể cắt một ống xe đạp.

-Tất cả có thể được dán lại với nhau nếu bạn thích nhưng tôi thấy nó giữ lại với nhau khá tốt mà không cần keo.

-Nếu bạn không có kế hoạch tháo rời và không muốn dán keo thì hãy thêm một miếng băng dính ở mặt sau của bảng và một số băng dính hai mặt mỏng cho logo của apple. Điều đó sẽ giữ nó lại với nhau một cách đẹp mắt.

-Để sử dụng các phím F13 đến F19 cho các phím tắt, tôi sử dụng "Karibiner-Elements". Ví dụ, để ánh xạ phím F16 thành kích thước… hãy vào các thay đổi đơn giản, thêm mục, từ phím “F16, đến phím ”d".

Cập nhật

Ngày 17 tháng 1 năm 2022,

-Khoảng cách thay đổi từ 0.5 thành 0.2mm cho mộng

-Khoảng cách thay đổi từ 0.2 thành 0.1mm cho apple

-Các dấu đăng ký cho chân cao su ở đáy

-Mô hình 3D của bàn phím được thêm vào để tham khảo. Không được thiết kế để in.

Ngày 18 tháng 1 năm 2022,

• Thêm chặn để ngăn chặn dovetail trượt vào quá sâu

• Thêm chặn hình tròn có thể được dán vào nếu bạn bỏ lỡ bản cập nhật này

• Thêm các miếng shim dày 0.2mm nếu của bạn hơi lỏng

Cho tôi biết bạn thích nó như thế nào và bất kỳ ý tưởng cải tiến nào. Đăng các sản phẩm của bạn. Nếu có sự quan tâm, tôi có thể đăng tệp Fusion 360 và thêm chiều rộng nhãn tham số.
