Giá Đỡ Filament FilaBilly cho Tủ IKEA Billy
- Lượt tải
- 1.222
- Lượt thích
- 275
- Lượt coi
- 11.762
- Bản remix
- 2
- Bình luận
- 0
File 3 89,6 KB
- OtherHolders_1766307432.3mf3MF · 20,8 KB
- BottomHolder_1766307433.3mf3MF · 19,7 KB
- SpacerTemplate_1766307434.3mf3MF · 49 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Các phiên bản remix 2
FilaBilly phiên bản dùng ống 16mmTác giảG3ML1NGZ_215889 · 02/04/2026
Pát Nghiêng FilabillyTác giảCharlesAhrens · 29/06/2025
Thông tin
- Mã mẫu
- #134419
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả

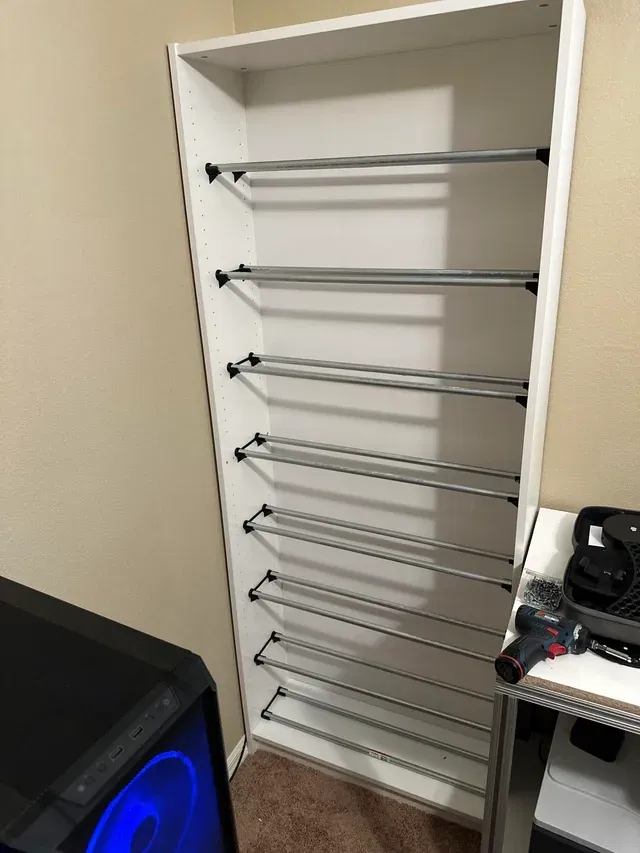

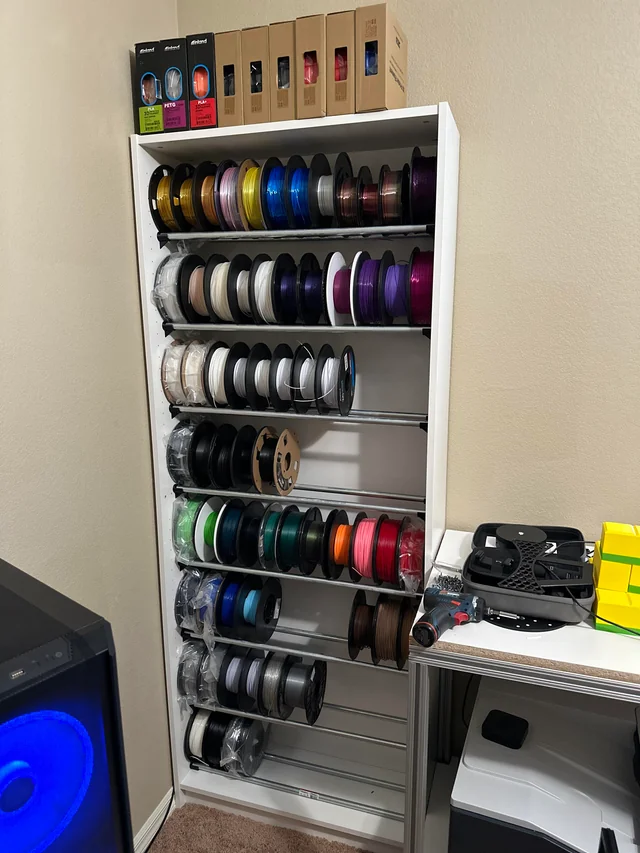

Với nhu cầu tìm kiếm một giải pháp lưu trữ filament hiệu quả trong không gian hạn chế, tôi đã khám phá ra tiềm năng của chiếc Tủ IKEA Billy. Hướng dẫn này sẽ chỉ cho bạn cách biến nó thành một giá đỡ filament bằng các vật liệu dễ kiếm và các bước lắp ráp đơn giản.
Vật liệu:
- Tủ IKEA BILLY
- Ống kim loại ½" EMT cắt thành 29 3/8" (746mm) làm trục kim loại (cần 4 thanh dài 10 feet)
- Vít kim loại đầu tròn #6 x ¾" (x32) để gắn các bộ phận giữ vào tủ
- Vít tự khoan đầu tròn #8 x 5/8" (x4) để cố định trục EMT vào bộ phận giữ
Các bước lắp ráp:
- Cắt 16 đoạn ống EMT dài 29 3/8" (746mm), mỗi thanh dài 10 feet sẽ cho ra 4 đoạn.
- In các bộ phận sau (Không cần Support, chế độ Draft .30mm):
- 2x BottomHolder (Bộ phận đáy)
- 14x OtherHolders (Các bộ phận khác)
- 1x SpacerTemplate (Khuôn định vị)
- Bắt đầu lắp ráp:
-
Đặt BottomHolder ở vị trí thấp nhất.
-
Đặt SpacerTemplate lên trên để căn chỉnh.
-
Cố định BottomHolder bằng 2 vít #6x3/4. Hoặc có thể dùng keo siêu dính cho đơn giản (chỉ áp dụng cho BottomHolder).
-
Giữ SpacerTemplate tại chỗ, đặt một OtherHolder lên trên và cố định bằng vít #6x3/4. Không dùng keo.
-
Lặp lại quy trình này, di chuyển lên trên và sử dụng SpacerTemplate cho đến khi lắp hết các OtherHolder.

-
- Đối với kệ giữa, sử dụng vít tự khoan #8 x 5/8" để gắn bộ phận giữ vào ống, giúp tăng độ cứng cáp cho tủ. Tham khảo ghi chú để biết cách thay thế bằng cách sử dụng kệ giữa của IKEA. Vít xuyên qua bộ phận giữ và ống kim loại.
- Lặp lại các bước 3-4 ở phía bên kia của tủ.
Ghi chú:
- Cân nhắc sử dụng kệ giữa trong quá trình lắp ráp. BottomHolder có thể đặt trên kệ, có khả năng cho phép số lượng giá đỡ tương tự. Mặc dù chưa thử nghiệm, các số đo cho thấy điều này có thể khả thi.
Khả năng trong tương lai:
- Cân nhắc thêm cửa cho hệ thống để bảo vệ filament khỏi độ ẩm.
Thông số in
- Định dạng
- 3mf
- Số file mô hình
- 3
- Tổng dung lượng
- 89,6 KB
- File lớn nhất
- 49 KB
