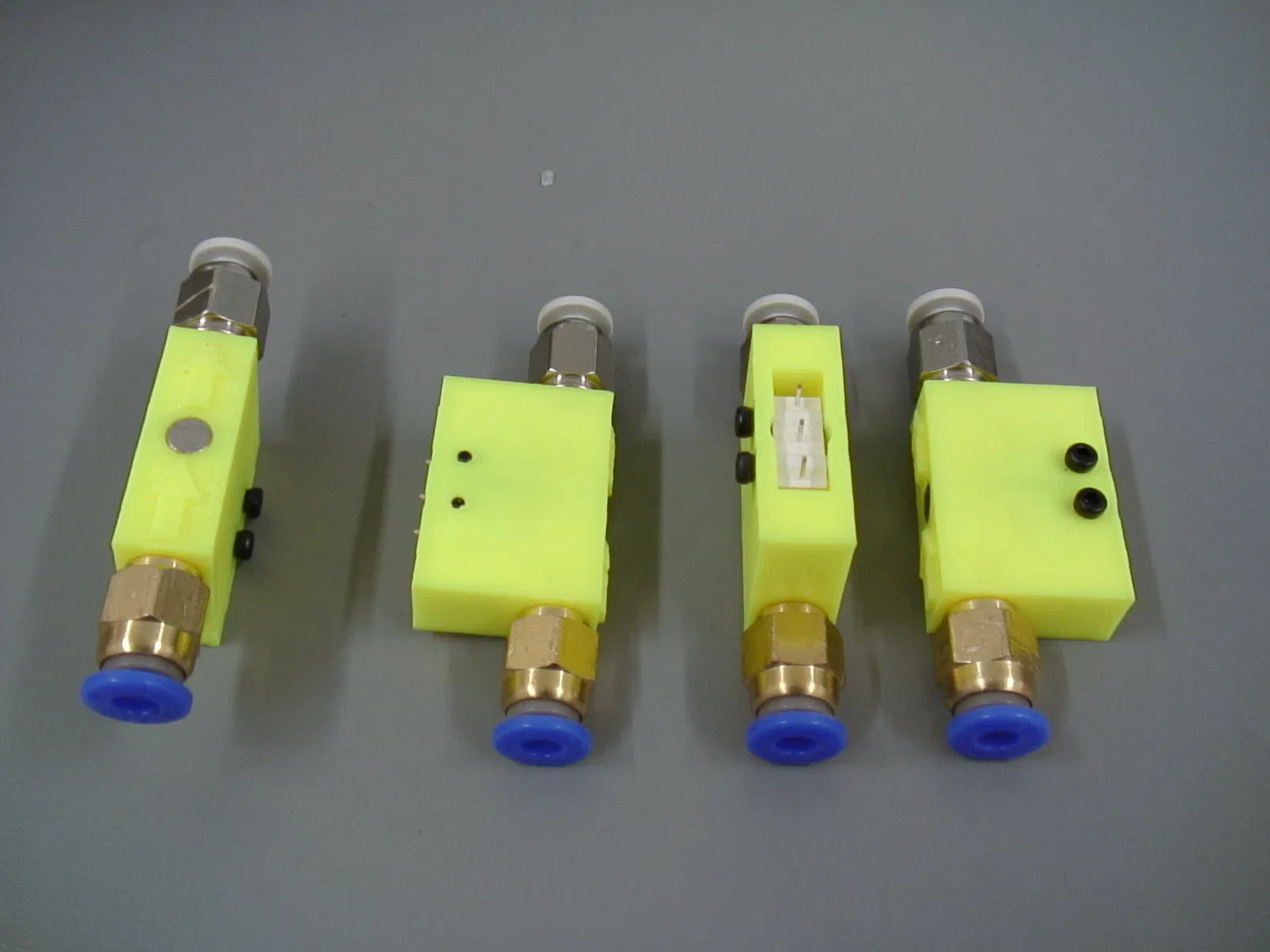

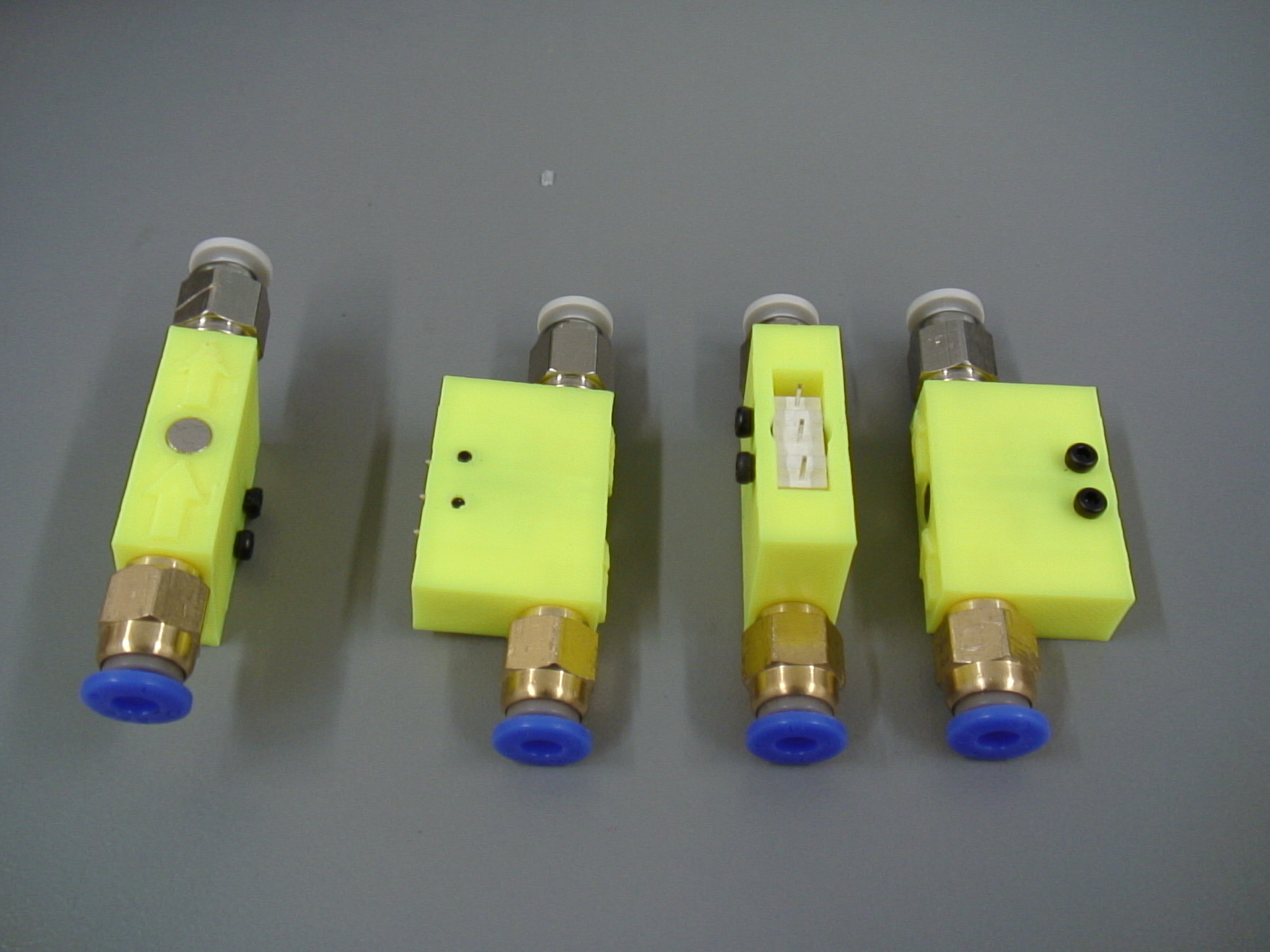

Cảm Biến Dây Tóc Inline Cho Đường Kính 1.75mm

Tác giả billyd

Lượt tải
62
Lượt thích
8
Lượt coi
922

File 2 3,8 MB

  • inline_sensor_rome_bill_1766340745.stlSTL · 3,2 MB
  • inline_sensor_rome_bill_1766340747.STPSTP · 599,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Đây là cảm biến dây tóc dạng inline bạn có thể dùng trên bất kỳ máy in 3D nào. Bản này được chỉnh sửa từ thiết kế của Helge Keck cho ROME

In mô hình theo cài đặt trong file mô hình. Chỉ dùng hỗ trợ cho lỗ phía dưới. Dùng 4 lớp vỏ và in phần ren ở độ cao lớp 0.1mm. Độ cao lớp 0.2mm có thể dùng cho các khu vực còn lại.

Phần cứng cần thiết:

1x nam châm đường kính 5mm, dày 2mm

1x bi thép carbon đường kính 6mm

1x microswitch: https://www.amazon.com/Cylewet-25Pcs-Switch-Arduino-CYT1073/dp/B073TYWX86/ref=sr_1_4? đề xuất để vừa vặn

2x khớp nối Bowden (ren 6mm): https://www.amazon.com/gp/product/B08QMRLPC5/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&th=1 đề xuất cho chất lượng

2x ốc vít đường kính 2mm, dài 10-16mm (dài 16mm nếu bạn muốn thêm đai ốc)

2x đai ốc chống trượt 2mm (tùy chọn)

a.r. Keo dán (để giữ nam châm) (Tôi dùng loctite 406)

a.r. Ống PTFE 4mmx2mm
