Vỏ bảo vệ HackRF Portapack H2 chất lượng cao
Đây là một trường hợp cho Portapack H2 tuyệt vời. Portapack từ ShareBrained là một tiện ích bổ sung cho hackrf. Hackrf…
Mô tả

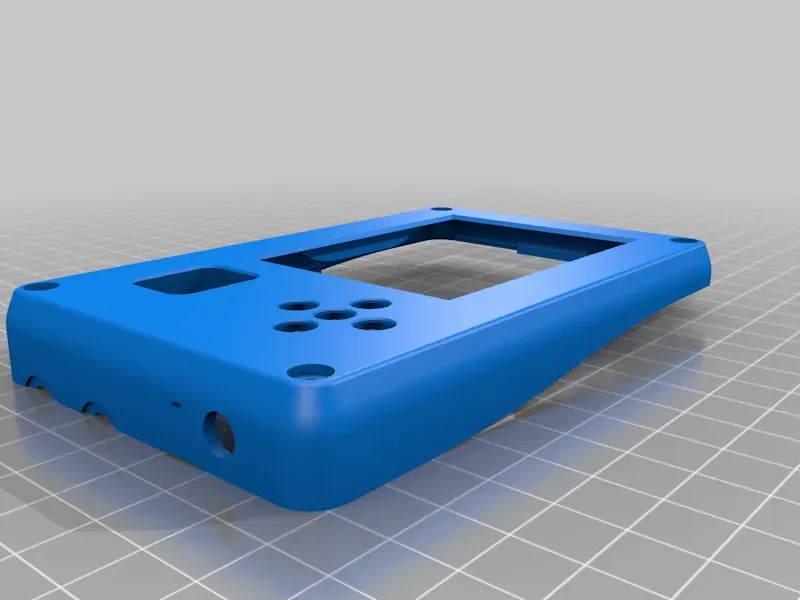

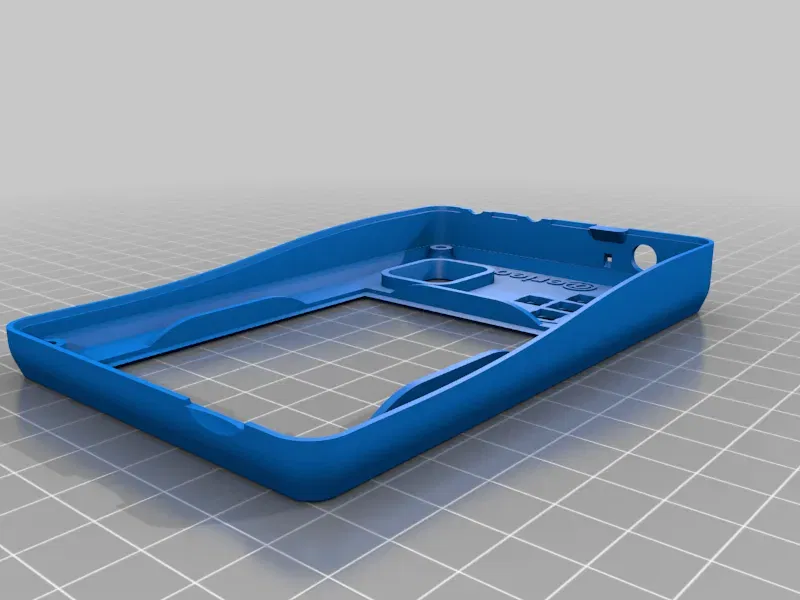

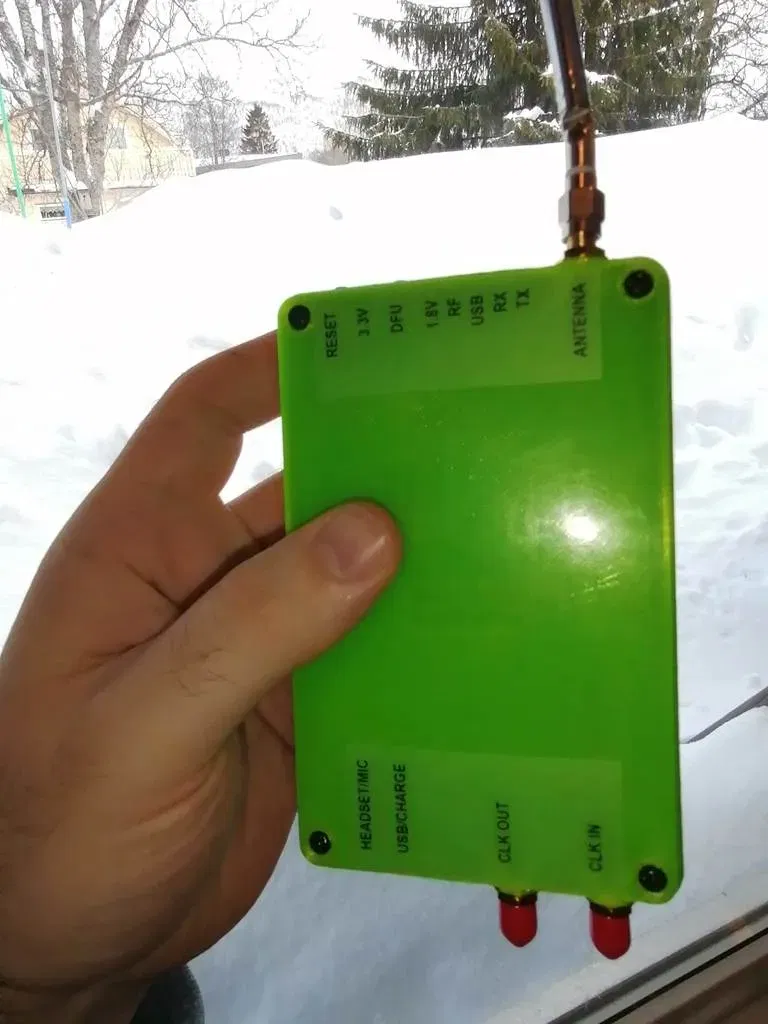

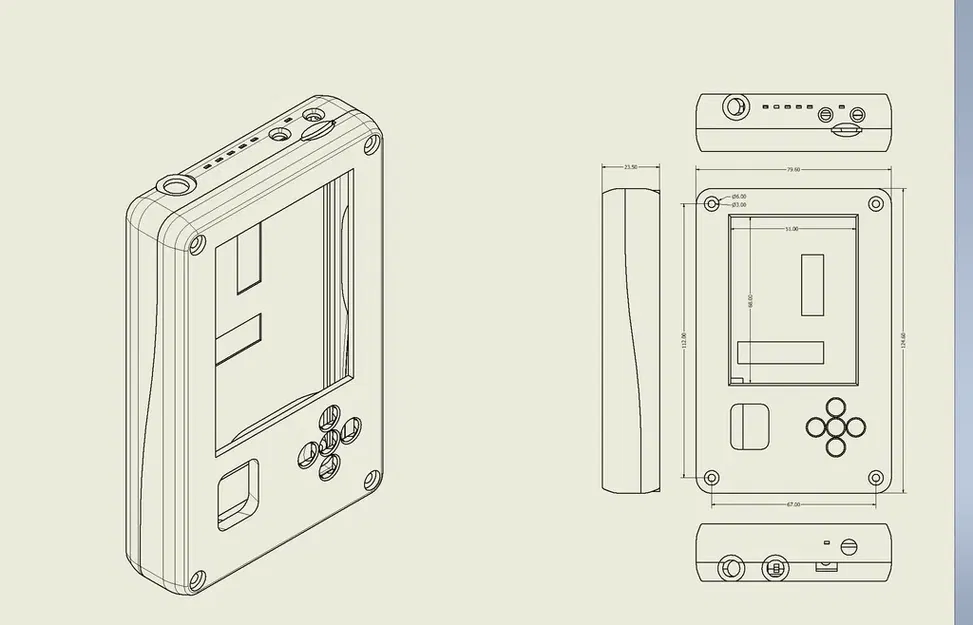

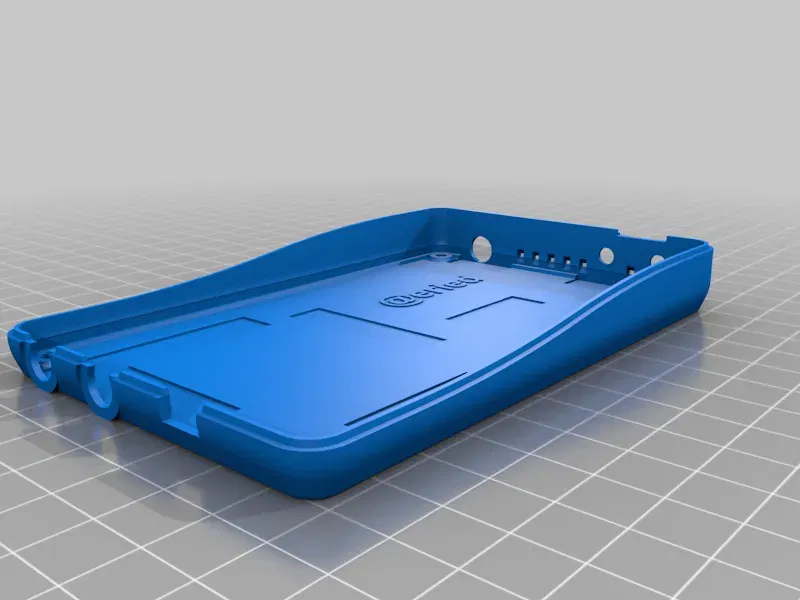

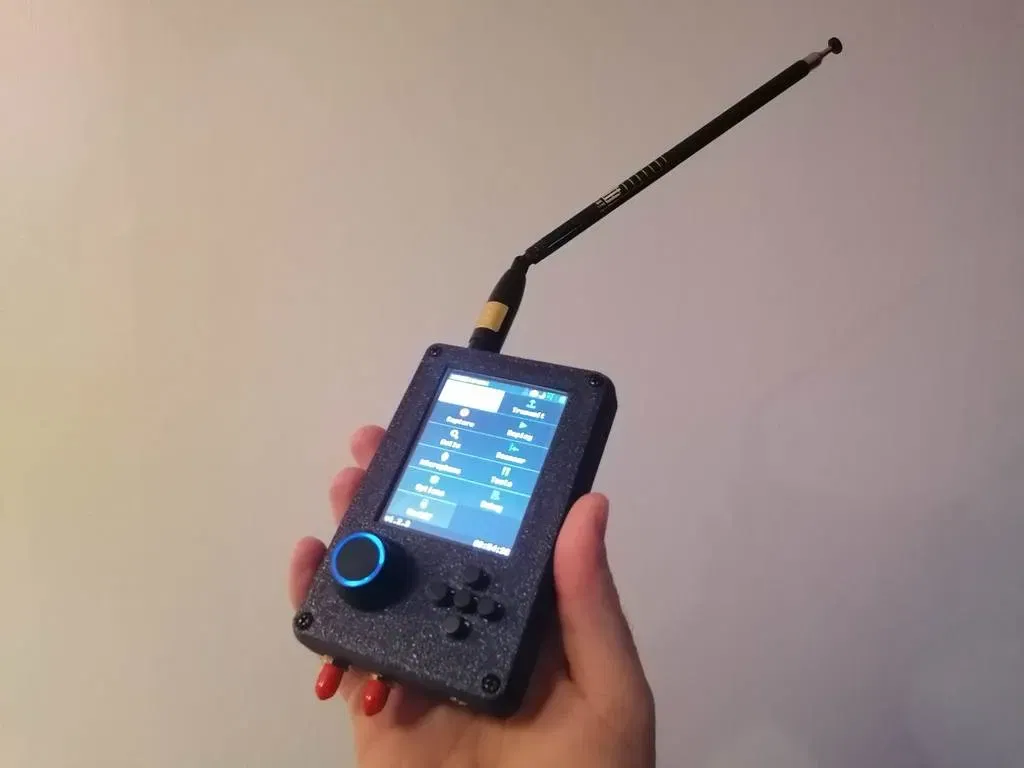

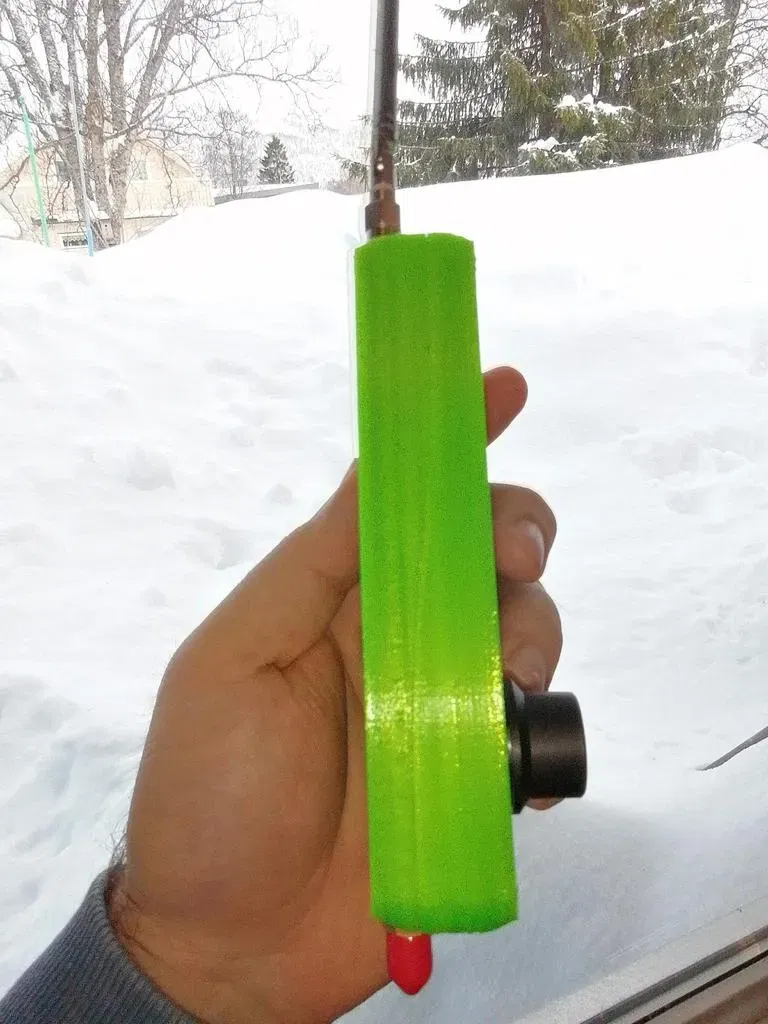

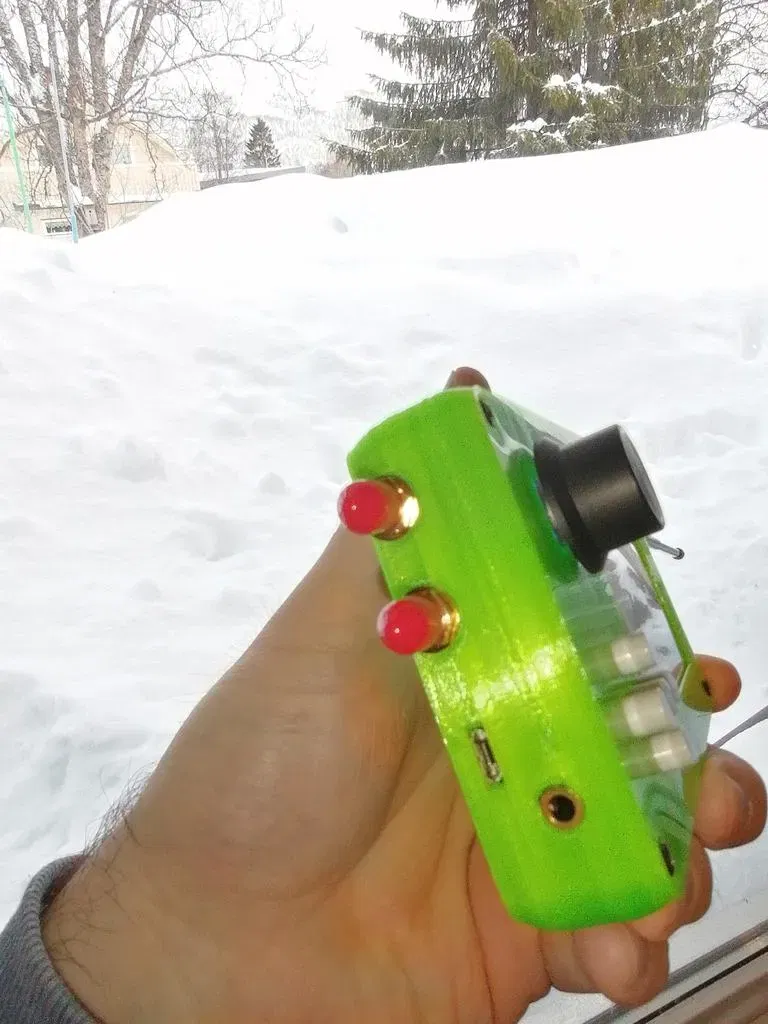

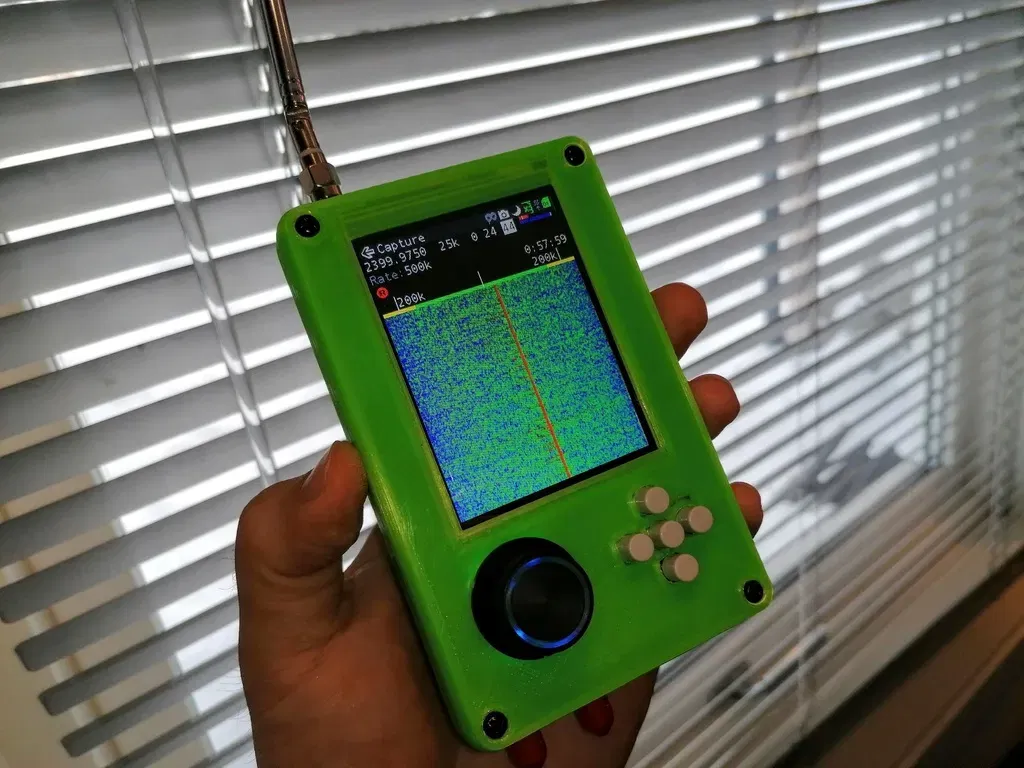

Đây là một vỏ cho Portapack H2 tuyệt vời.
Portapack từShareBrained là một phụ kiện cho HackRF. HackRF từGreat Scott Gadgets là một thiết bị Radio Định Nghĩa Phần Mềm có khả năng phát hoặc nhận tín hiệu radio từ 1 MHz đến 6 GHz.
Lưu ý: Có một số báo cáo cho rằng nếu bạn có HackRF chính hãng, bạn có thể cần in các phần ở 101% hoặc 102%. Vỏ được thiết kế để vừa khít, nhưng không quá chặt.
Lưu ý2: Các tệp đã được xem xét lại không nên yêu cầu bất kỳ sửa đổi nào. Chúng là một cải tiến so với các tệp gốc: 1) vừa khít ít hơn 2) khe cắm thẻ sd tốt hơn 3) lỗ lớn hơn cho nút reset và dfu 4) vừa khít hơn, đặc biệt là ở 2 SMA phía dưới
Các bộ phận
- HackRF+Portapack H2+battery (bản sao): https://s.click.aliexpress.com/e/_dSMPvNo
- Ngoài ra, bạn có thể lấy HackRF+Portapack H2+battery+case (bản nhựa dựa trên thiết kế này): https://s.click.aliexpress.com/e/_9zbXMk
- Đinh vít (M2.8x10mm và M2.8x8mm): https://s.click.aliexpress.com/e/_dSS6UAQ
- [tùy chọn] bút in 3D (để lấp đầy các lỗ led bằng vật liệu trong suốt): https://s.click.aliexpress.com/e/_dUZEpXk
Thêm

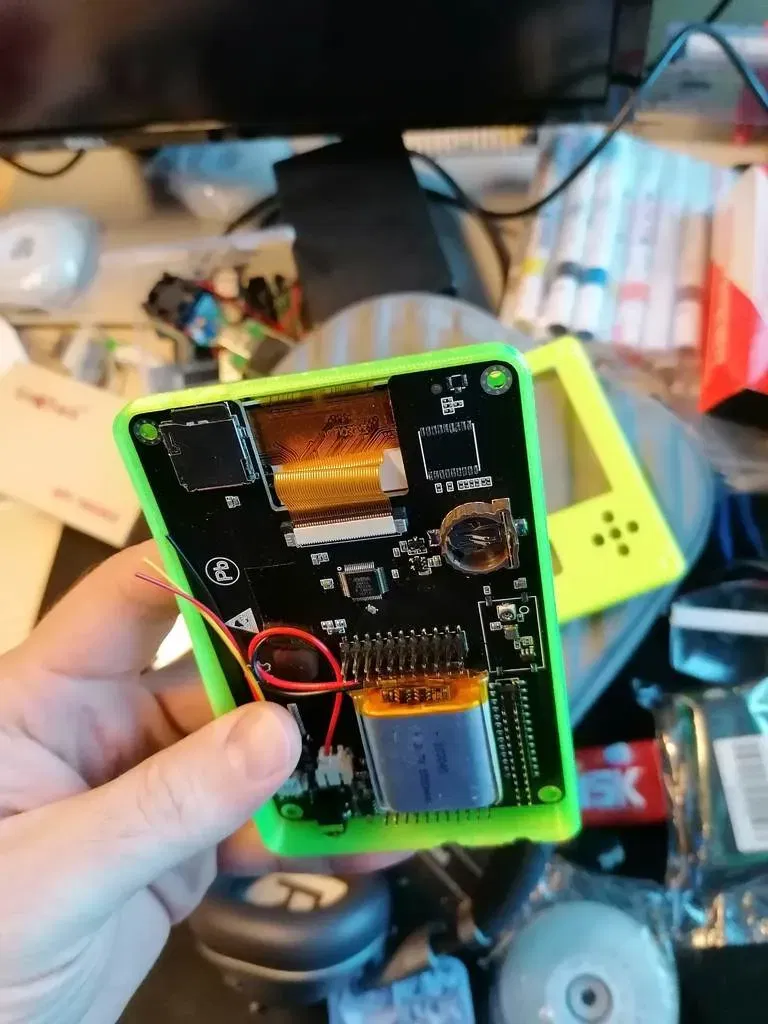

Đối vớiloa, tôi đã sử dụng một cái từ một chiếc laptop lenovo cũ. Kết nối dây vàng và đỏ với loa và để dây đen nổi (từ bộ H2). Loa được gắn bằng băng keo hai mặt dày ở dưới bên trái của LCD.

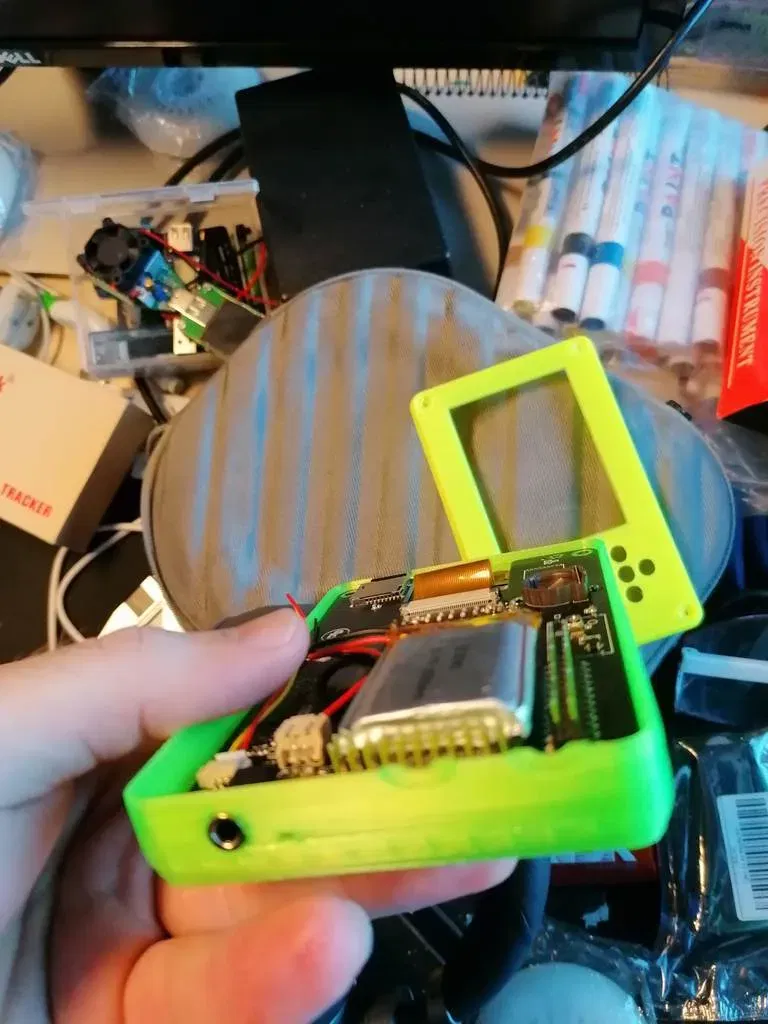

Pin được gắn bằng băng keo hai mặt mỏng, ở giữa 3 bộ chân của bo mạch Portapack
Video
Kiểm tra loa: https://www.youtube.com/watch?v=XkaGV9muvbg
Liên kết liên quan
Mua HackRF chính hãng: https://greatscottgadgets.com/hackrf/one/
- Mua PortaPack H1 chính hãng (không tương thích với vỏ này): https://www.sharebrained.com/portapack/
Custom firmware: https://github.com/eried/portapack-mayhem
Changelog
2020-04-06: Cập nhật các phần lên và xuống để vừa vặn hơn, căn chỉnh đẹp hơn với đèn LED trạng thái và thẻ micro SD
- 2020-04-11: Cập nhật phần xuống với các khe cắm thêm cho các chân trong hackrf và phần giữa mạnh mẽ hơn giữa hai CLK SMA và phần lên với các điều chỉnh nhỏ
- 2020-10-07: Tải lên các phiên bản đã xem xét lại của tất cả các phần. Kiểm tra NOTE2 ở trên
- 2020-12-12: Tải lên các phiên bản cải tiến cho dịch vụ weeerg.com hoặc các dịch vụ in SLS tương tự. Vui lòng sử dụng các tệp này nếu bạn đang sử dụng dịch vụ độ phân giải cao.
- 2020-12-18: Lỗ cho các nút trên phiên bản weerg nhỏ hơn một chút
