ZimaBoard Modular 1U Rack Remix - Thanh ren 1/4" + Tùy chọn gắn tường

Tôi thực sự thích @MartinRowan's giải pháp gắn ZimaBoard dạng module, nhưng ở Mỹ, việc mua thanh ren theo đơn vị không phải hệ mét thì hơi tốn kém.

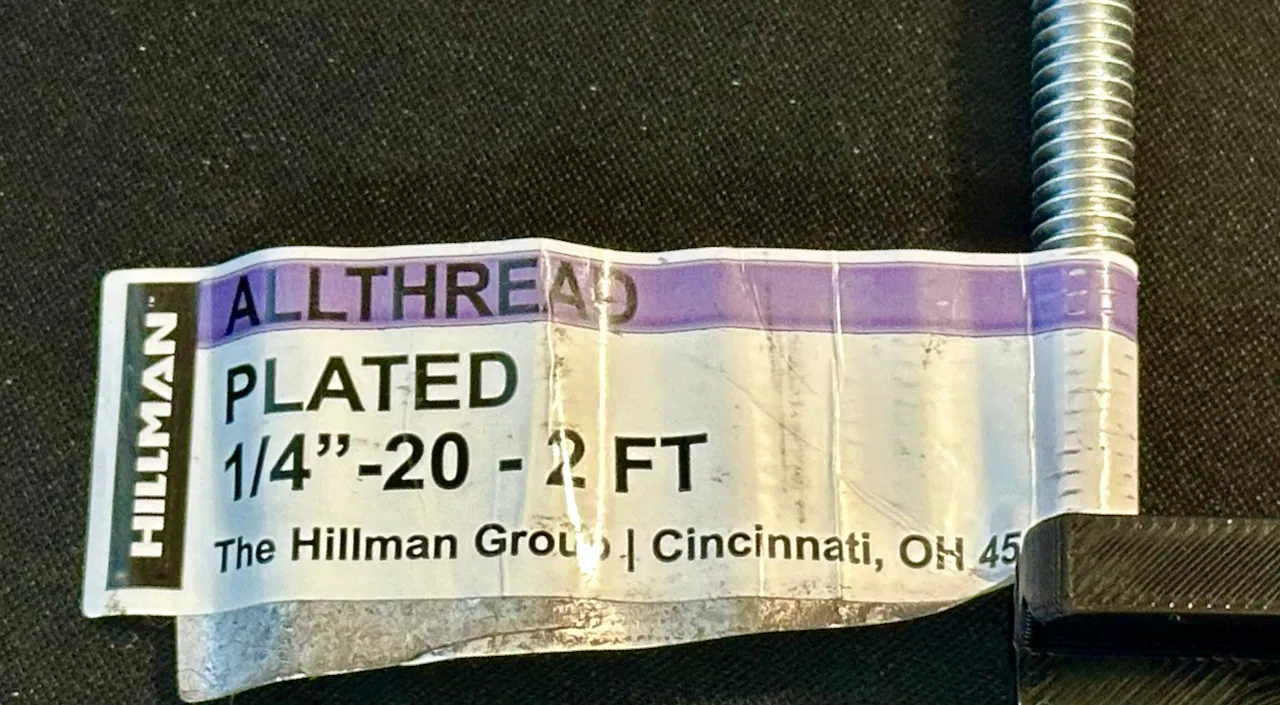

Mặt khác, thanh ren ¼"-20 chỉ có giá khoảng 2 đô la cho đoạn dài 2ft tại các cửa hàng lớn thuộc loại Màu xanh hoặc Màu cam. Bạn có thể thấy một cái được chụp trong thư viện.

Nếu bạn không có cửa hàng Màu xanh/Màu cam nào gần đó, bạn cũng có thể tìm thấy những thanh ren này ở cửa hàng kim khí địa phương hoặc cửa hàng cung cấp đồ ống nước/HVAC.

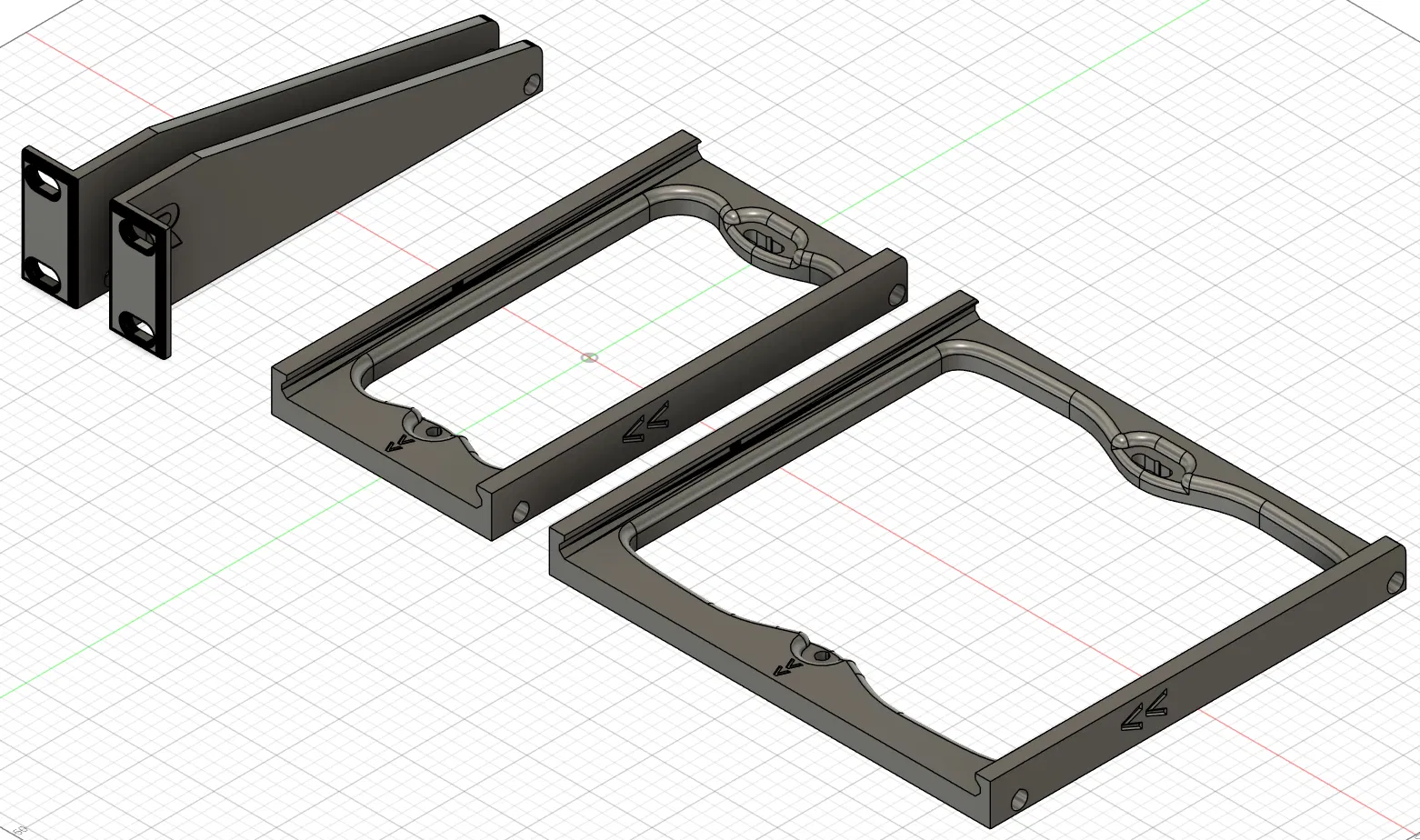

Ngoài ra, có vẻ như chúng ta cũng có thể loại bỏ hoàn toàn rack bằng các giá đỡ 1W và 2W bằng cách thêm tùy chọn gắn tường.

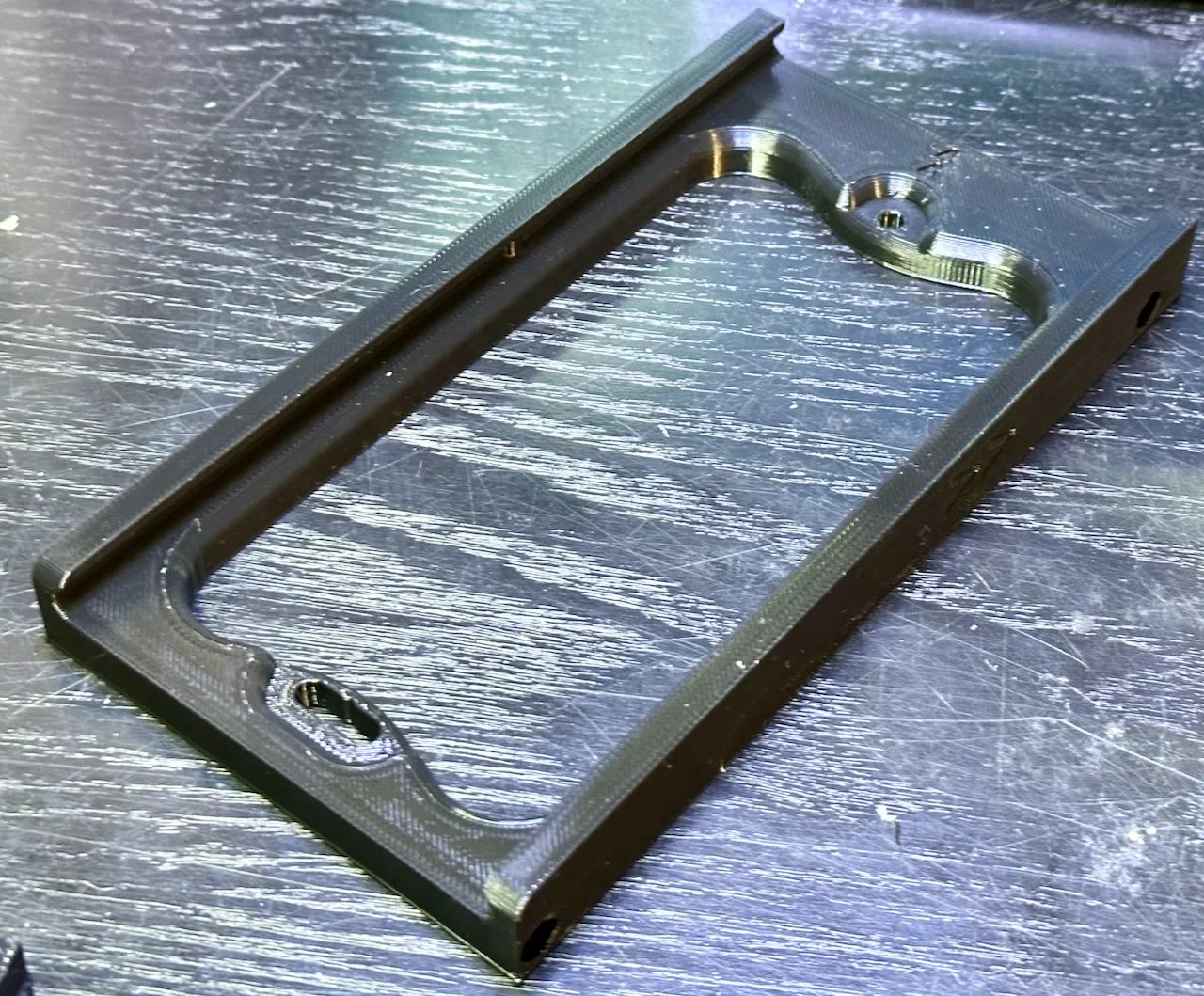

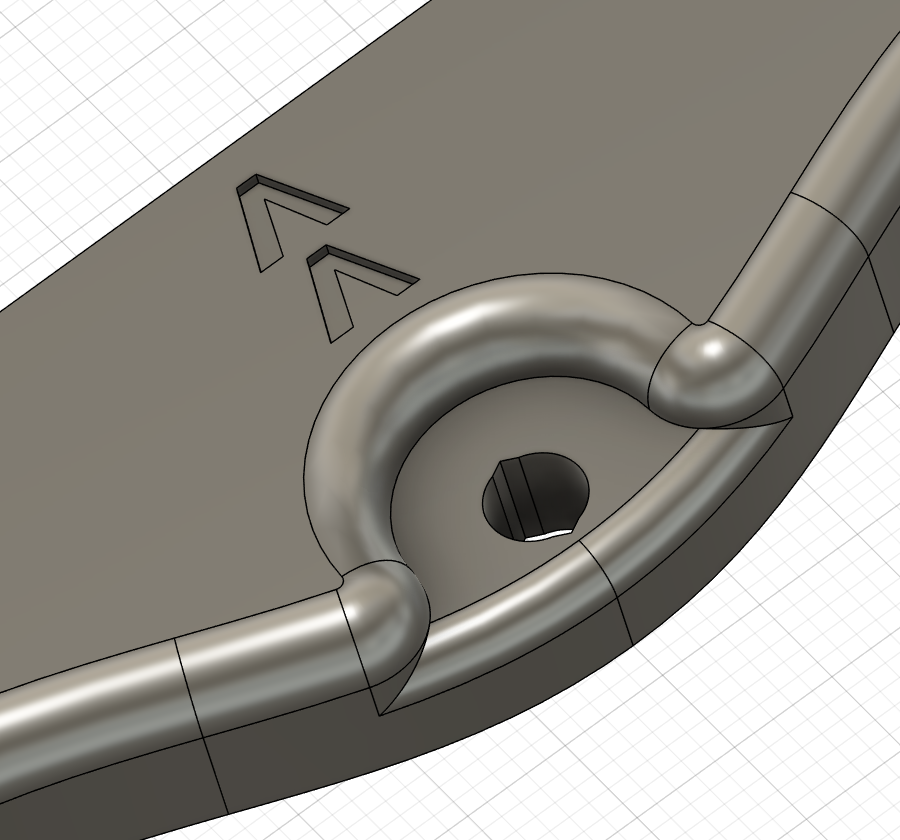

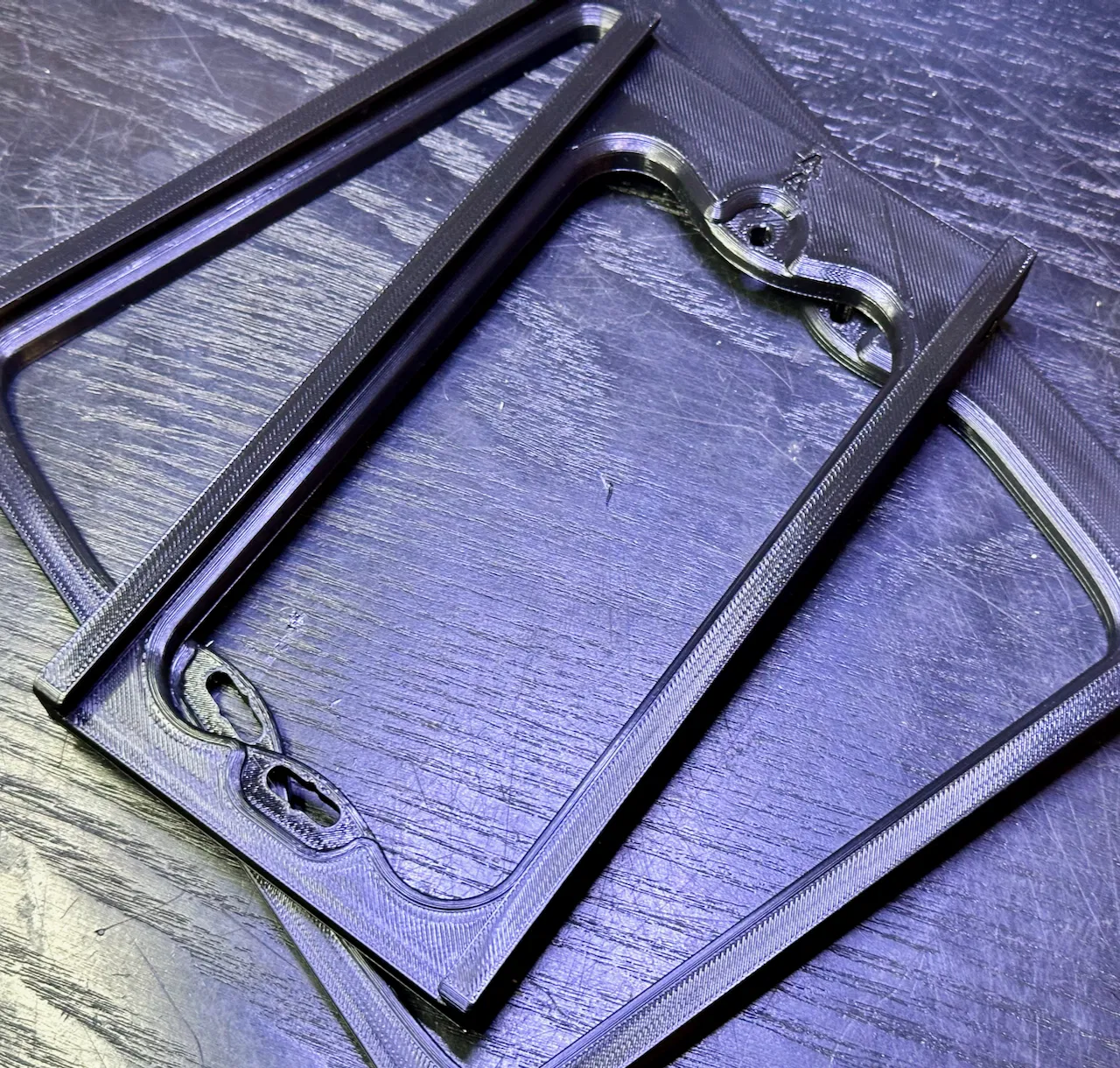

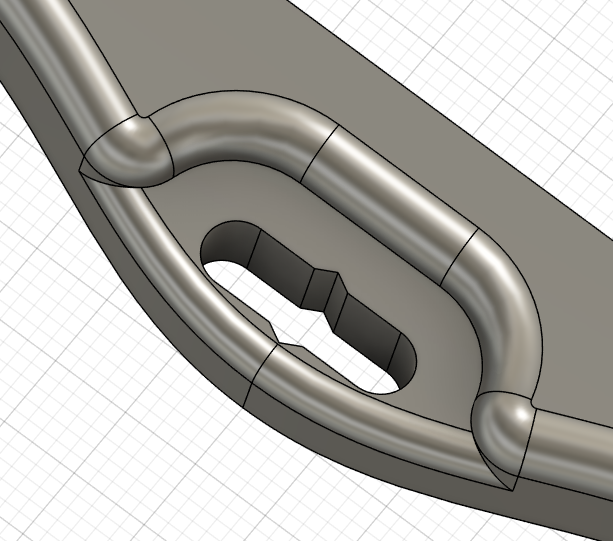

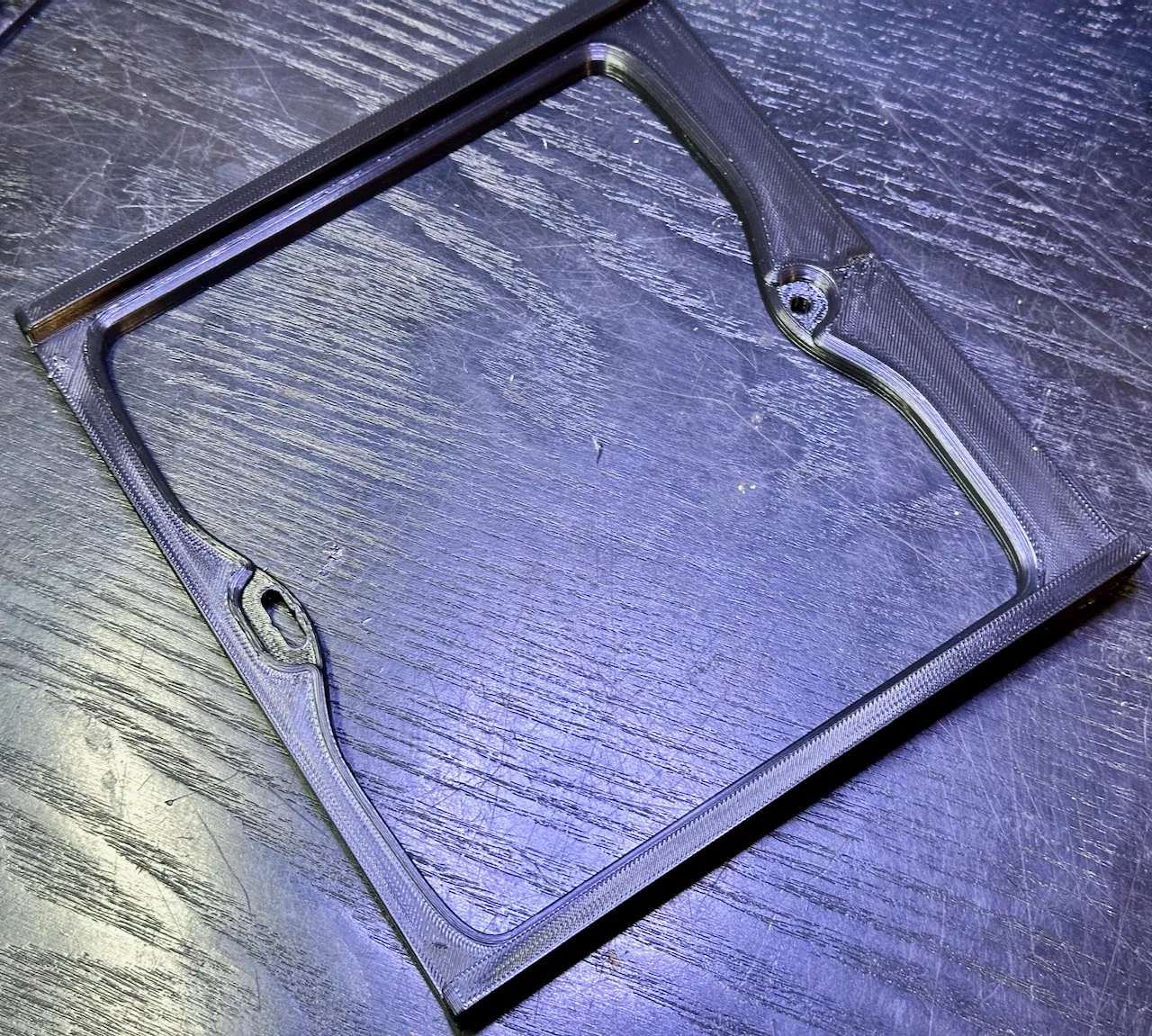

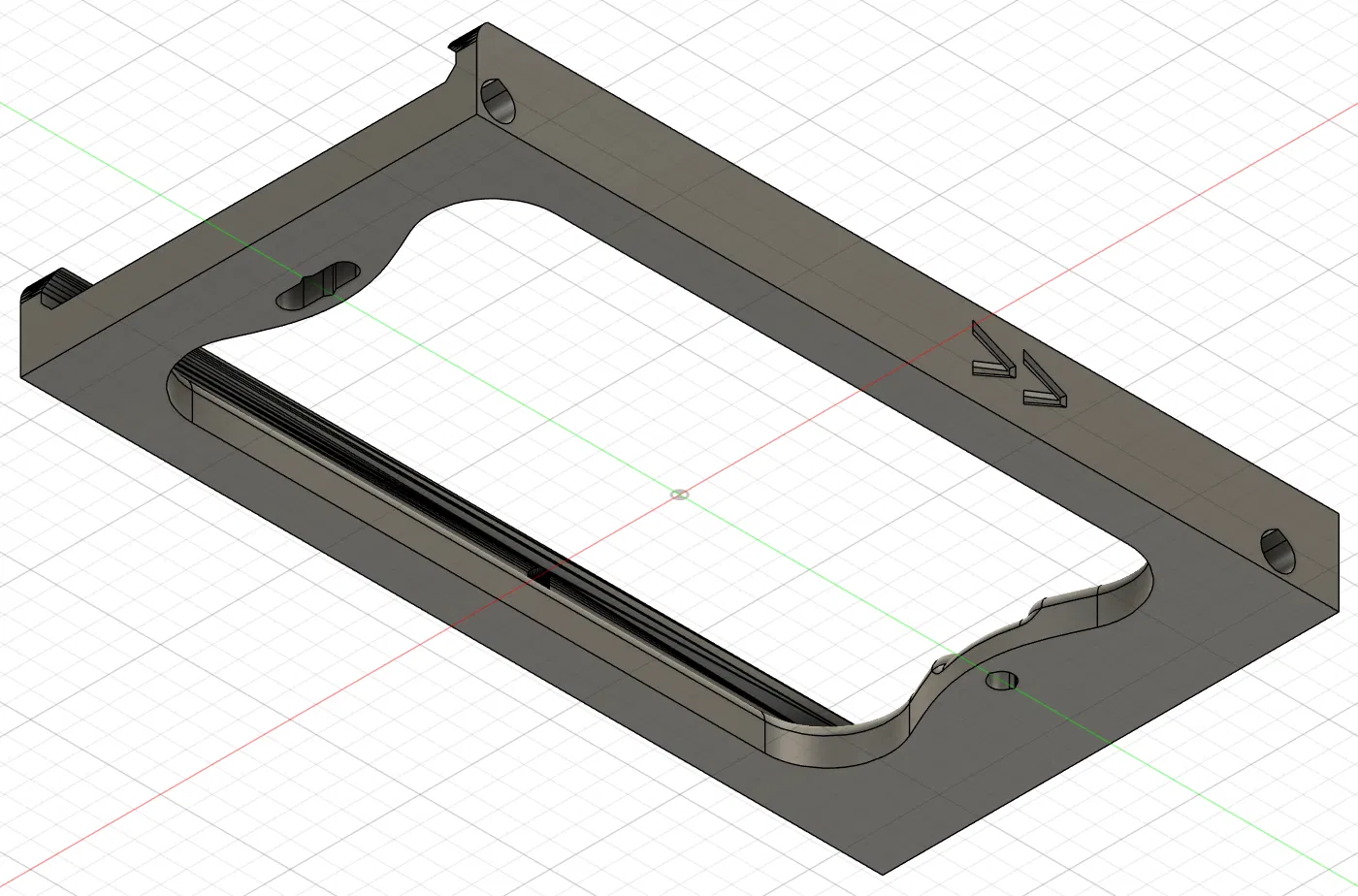

Vì vậy, tôi đã thêm một số lỗ vít đơn giản để tạo điều kiện gắn tường với khả năng cân chỉnh dễ dàng thông qua giá đỡ vít rộng phía dưới.

Tôi không nghĩ rằng bản 2W cần nhiều hơn 2 vít, nhưng bạn cứ thoải mái đề xuất.

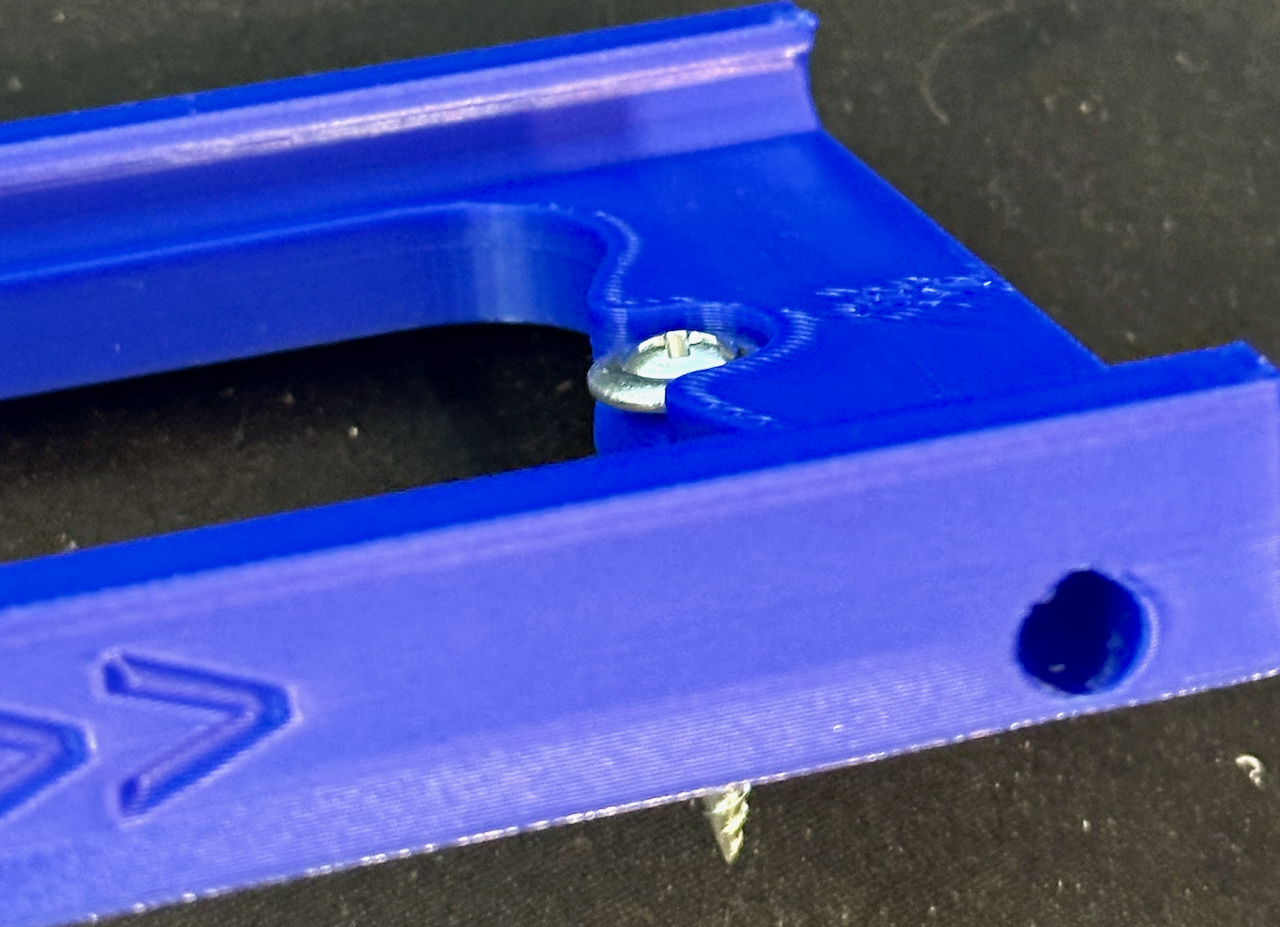

Tôi đã sử dụng vít Tek để gắn chúng vào tường và đảm bảo đầu vít được âm vào đó.

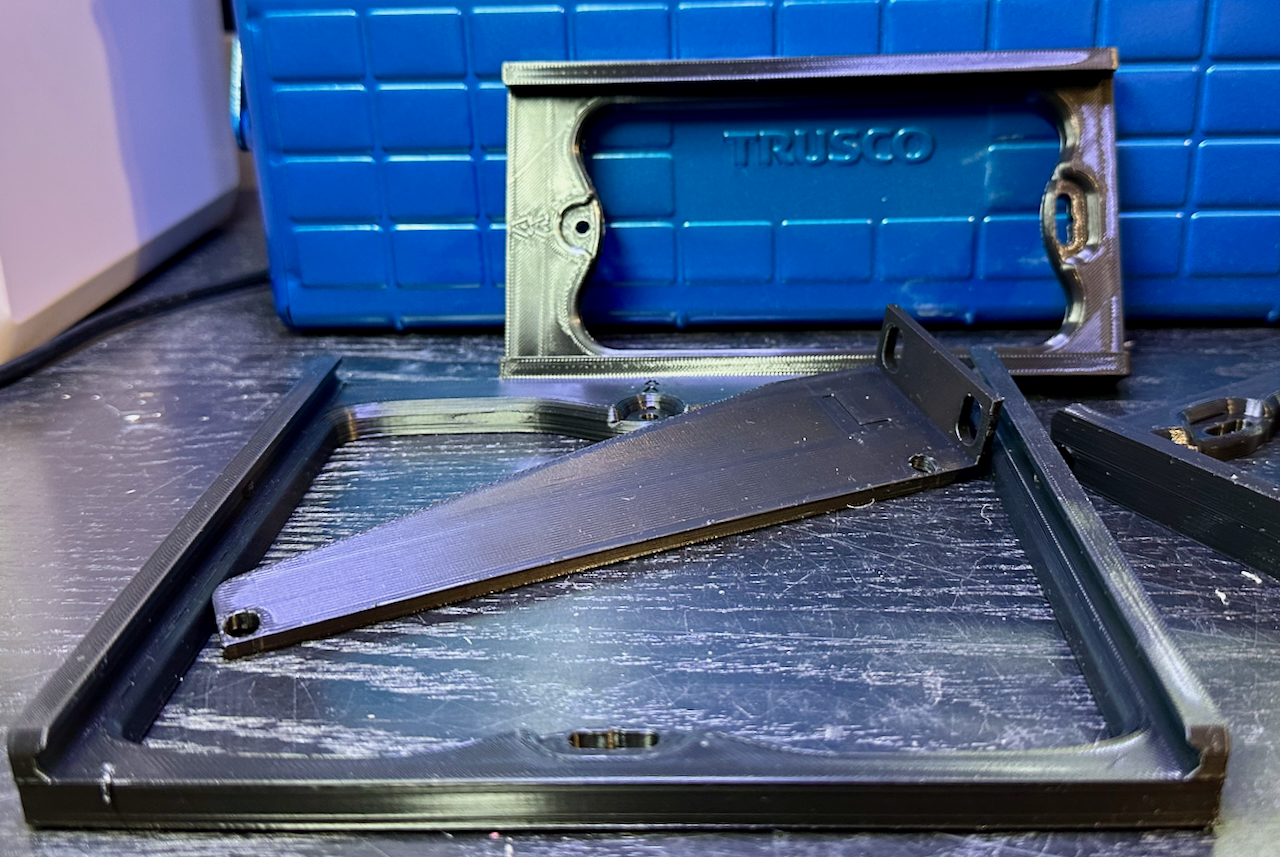

Một chỉnh sửa nhỏ khác là bo tròn các cạnh ở đáy - khi một khay 2W bị nén nặng, nó có thể va vào mặt sau của giá đỡ.

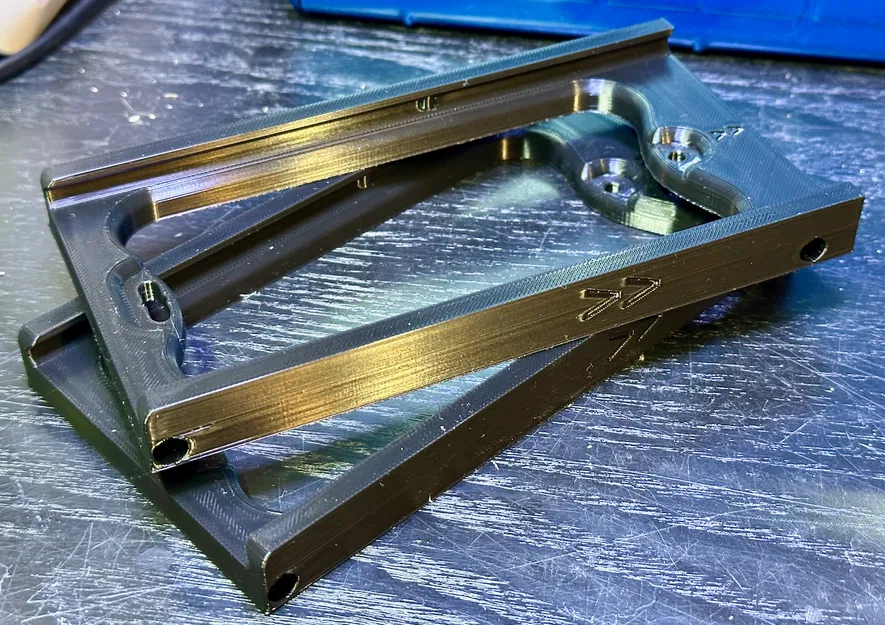

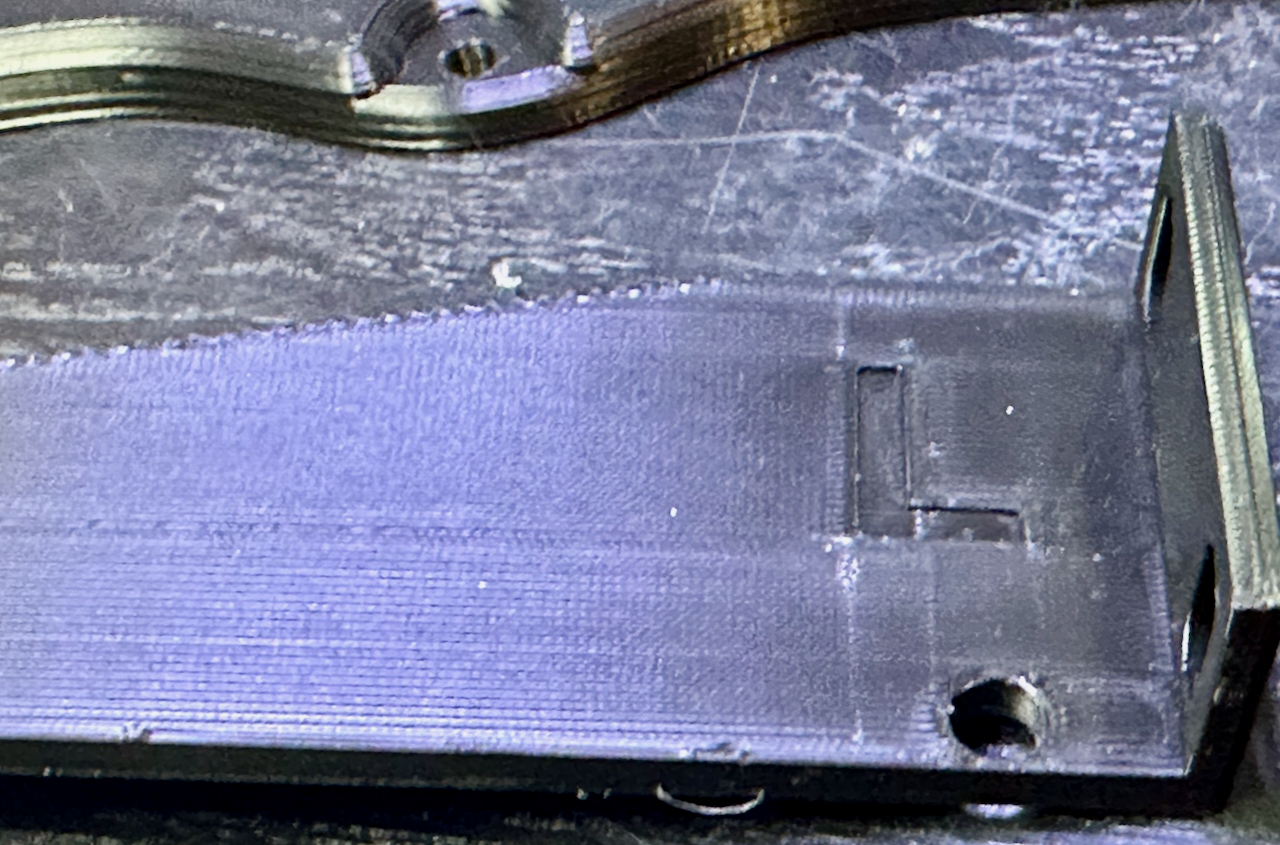

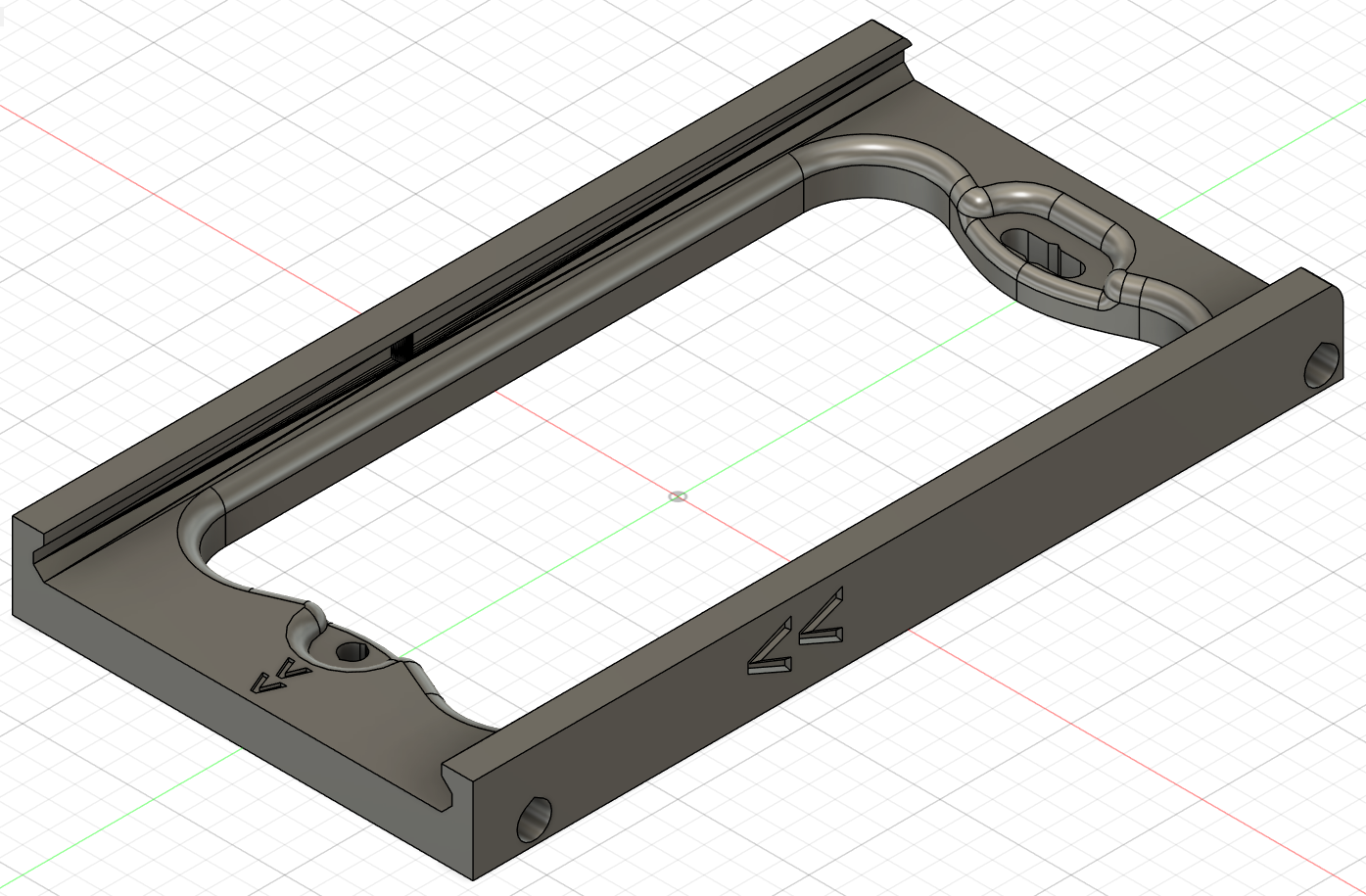

Cuối cùng, tôi đã thêm các chỉ báo L/R trên tai và một số ký hiệu chỉ về phía trước của mỗi giá đỡ.

Tôi chỉ cần nhìn thấy nó trong nháy mắt là được.

Tất cả những thứ này đều được tải lên dưới dạng tệp STL và STEP ở cả hai phiên bản ¼-20 và M5. Và tôi có một vài ý tưởng khác đang nảy ra mà có thể tôi sẽ thử sau này.

Hãy nhớ in thử một bản nhỏ cho giá đỡ 1W hoặc 2W… có lẽ tôi nên cắt bớt một bản in thử cho việc đó.

Tôi đã gặp một số vấn đề với sự co ngót vật liệu giữa các loại PLA khác nhau. Dù sao thì bạn cũng nên sử dụng thứ gì đó chịu được nhiệt độ cao hơn PLA, nhưng… tôi đã không làm vậy.

Hy vọng điều này sẽ giúp ích cho ai đó!
