Giá đỡ mô-đun 1U cho ZimaBoard và Raspberry Pi

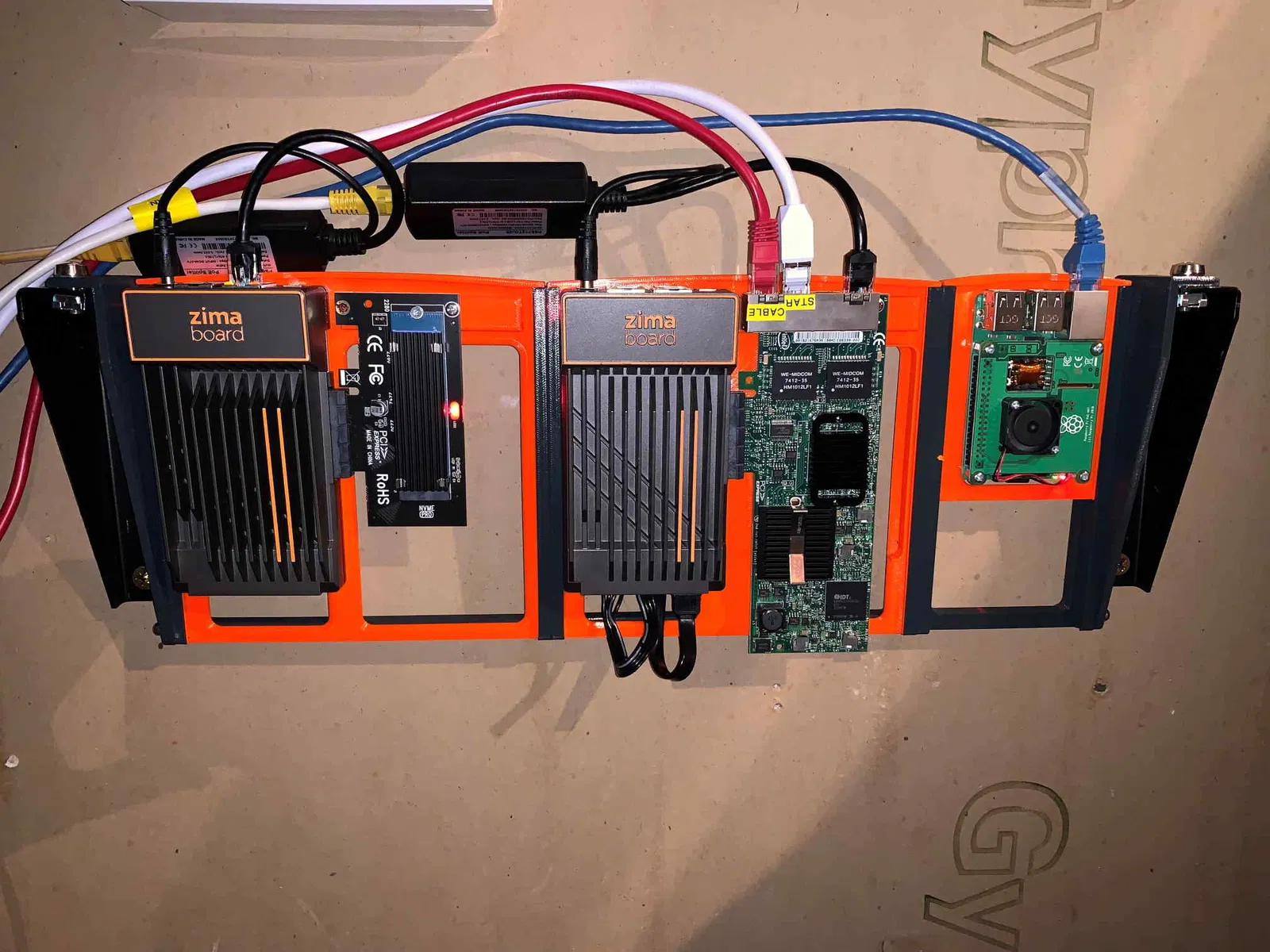

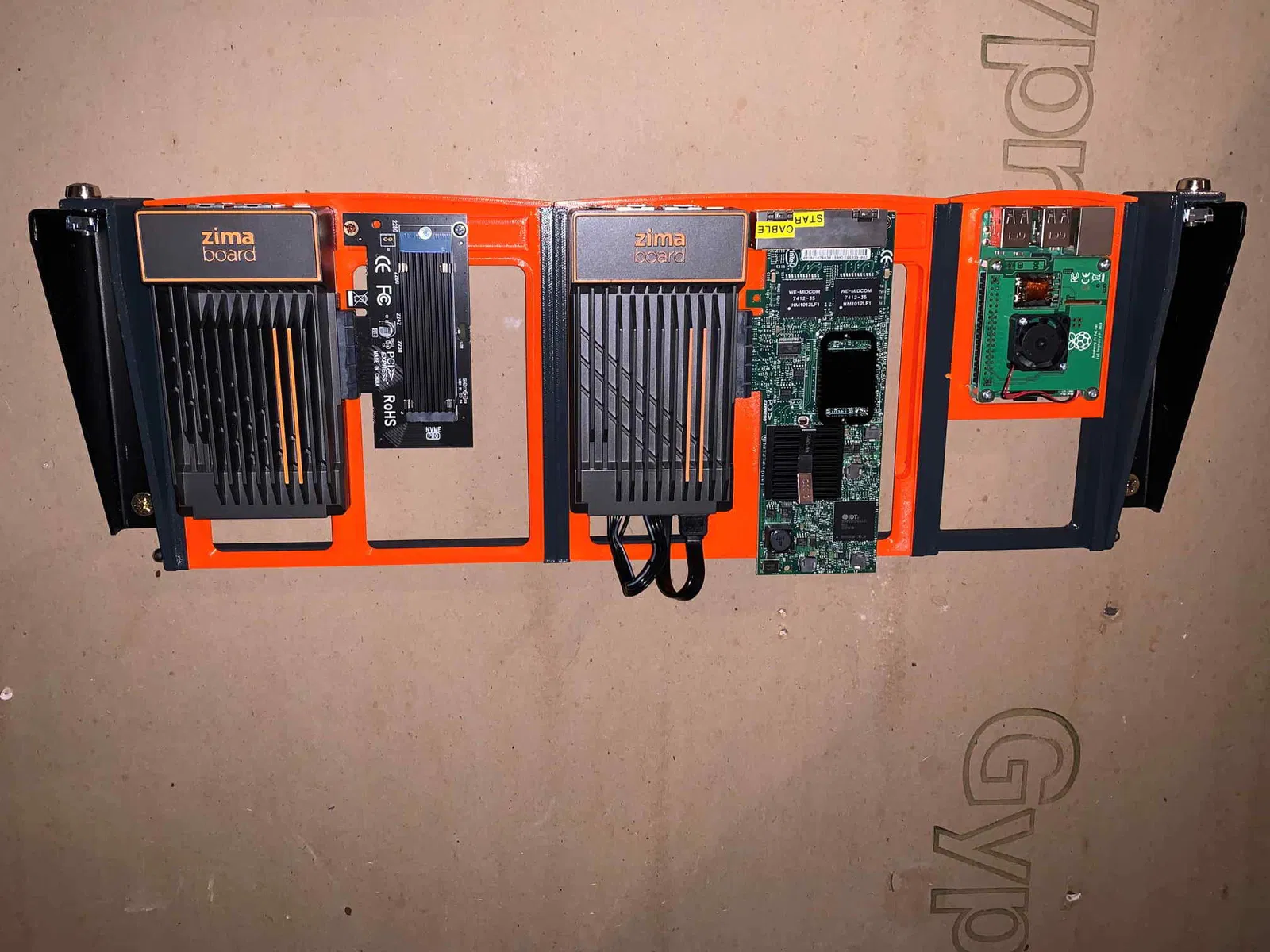

Modular 1U Rackmount cho ZimaBoards, được đặt cùng với Raspberry Pi và OpenUPS2.

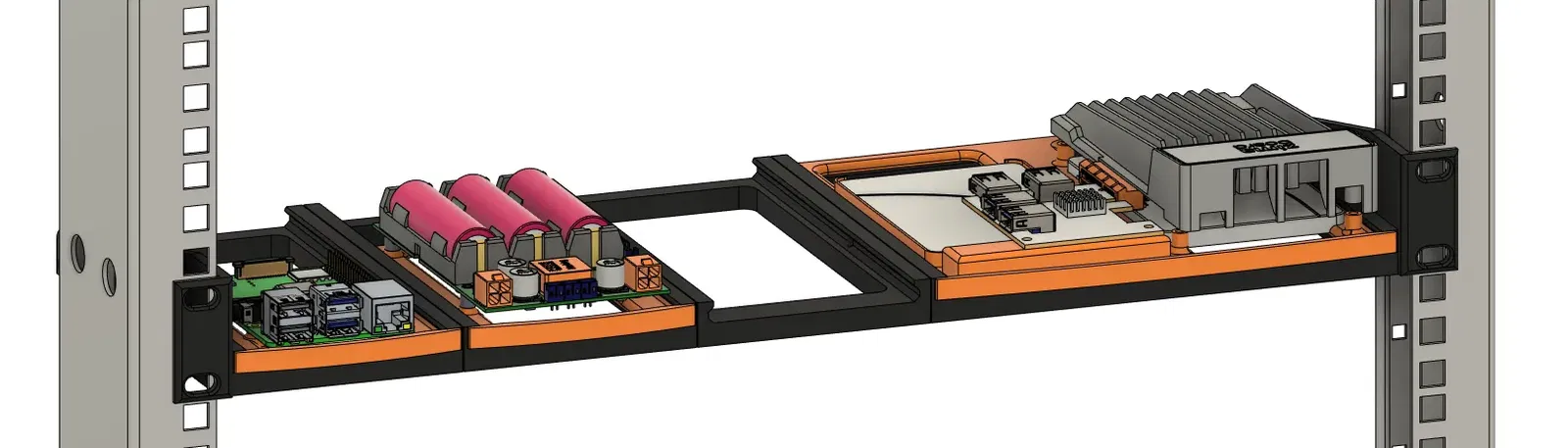

Thiết kế cung cấp 5 “khe” để tạo thành rack 19", có thể được làm từ sự kết hợp của các giá đỡ đơn và đôi, được cố định với nhau bằng một thanh ren 5mm. “Bệ” cho các tùy chọn gắn khác nhau có thể được thêm vào để phù hợp với nhu cầu của bạn và lắp chắc chắn vào chỗ.

Tôi đã cố gắng giảm thiểu lượng vật liệu cần thiết vì việc bắt vít các thành phần vào các bệ cung cấp thêm cấu trúc.

Ghi chú

• Bệ Raspberry Pi phù hợp với cả Raspberry Pi 3 và Raspberry Pi 4 vì khoảng cách là như nhau.
• Một ZimaBoard gắn trên bệ hỗ trợ 2 x 2.5" 7mm SSD drives, sẽ cao hơn một chút so với 1U, nhưng chỉ hơn một vài mm.
  • Tôi đã thêm một phiên bản thứ hai hỗ trợ SSD/HDD ít tròn hơn gọi là: “ZimaBoard Sled (2 Drives)(large)”
• Các thẻ PCIe cao tới 85mm nên vừa với các bệ ZimaBoard.
• Tôi chưa in bệ OpenUPS2, vì tôi chưa có OpenUPS2 (chưa) nhưng nghĩ rằng nó có thể hữu ích cho ai đó.

Tùy chỉnh

Tôi đã bao gồm một số bệ 1W và 2W trống dưới dạng tệp STEP, nhằm giúp dễ dàng hơn cho việc remix để thêm các thành phần khác. Tôi rất muốn thấy công việc của bạn.

Các phần

• Rack:
  • Thanh ren thép M5 dài 1m
  • 4 x đai ốc M5 để cố định thanh, tôi đã chọn đai ốc Nyloc
• ZimaBoards:
  • Phiên bản có không gian cho 2 SSD: 16mm bu lông M3, 4 cho mỗi ZimaBoard
  • Phiên bản không có không gian cho ổ đĩa: Sử dụng bu lông M3 gốc
  • (tùy chọn) Bộ chuyển đổi Power over Ethernet, tốc độ mạng gigabit, jack barrel 5.5mm x 2.5mm
• Raspberry Pi:
  • Bu lông M2.5 dài 8mm, 4 cho mỗi Raspberry Pi
  • 4 x đai ốc M2.5 (nếu không sử dụng PoE HAT) cho mỗi Raspberry Pi
• OpenUPS2:
  • Đai ốc và bu lông M2.5

In ấn

Gợi ý sử dụng PETG vì độ bền cao hơn và hiệu suất tốt hơn trong môi trường nóng nơi các rack thường nằm.

• Chất liệu: PETG Prusament Anthracite Grey và Pursament Prusa Orange
• Cài đặt in (eSlicer): Chất lượng 0.20mm, 20% độ đầy
• Hỗ trợ: Không
• Các bộ phận cần in:
  • 1 x Tai giá bên phải
  • 1 x Tai giá bên trái
  • 1-5 x Giá đỡ 1W
  • 0-2 x Giá đỡ 2W
  • 0-5 x Xe trượt để phù hợp

Lắp ráp

• Cắt thanh ren đến chiều dài (xin lỗi, tôi không ghi chú lại chiều dài chính xác mà tôi đã sử dụng).
• Luồn các thanh qua các lỗ ở phía trước và phía sau của giá đỡ và cố định chúng bằng đai ốc.
• Gắn các thành phần vào xe trượt/khay
  • Khi gắn ZimaBoards, hãy tháo 2 nắp perspex thấp nhất.
• Nếu lắp đặt thẻ PCIe trên ZimaBoards, hãy tháo giá đỡ kim loại, đánh dấu và khoan một lỗ pilot nhỏ vào phần hỗ trợ nâng. Cố định thẻ PCIe vào xe trượt bằng vít từ giá đỡ kim loại.
• Trượt xe trượt vào các giá đỡ
• Gắn vào hộp giá bằng cách sử dụng đai ốc và bu lông giá tiêu chuẩn.

Lịch sử phiên bản

• V30 - 19 tháng 1 năm 2023 - Thêm xe trượt với không gian lớn hơn cho các ổ đĩa.
• V24 - 9 tháng 6 năm 2022 - Phát hành ban đầu
• 5 tháng 7 năm 2022 - Thêm một số xe trượt 1W và 2W trống để dễ dàng tùy chỉnh.

Ghi công

Mặc dù đây là một thiết kế gốc, tôi đã lấy rất nhiều cảm hứng từ các tác phẩm khác cụ thể là:

• Giá đỡ gắn rack 1U cho Raspberry Pi 4 của russross
• Giá đỡ gắn rack 1U/1HE cho Raspberry Pi với SSD và quạt của ThomasMielke
• Remix giá đỡ gắn rack 1U cho Raspberry Pi của seanhodgins
