Giá đỡ X-Carriage Voron 2.4 Beacon h (Cấu hình cao)
Giá đỡ đơn giản để gắn beacon h (cấu hình cao) vào Voron 2.4. Có lỗ khoét để luồn dây USB, thay thế đầu dò cảm ứng. Cần 2 tán ren M3. Khoảng cách từ tâm đầu phun đến đầu beacon là 13,5mm. Đã thử nghiệm thành công ở tốc độ 200mm/s trong Klipper.
Mô tả

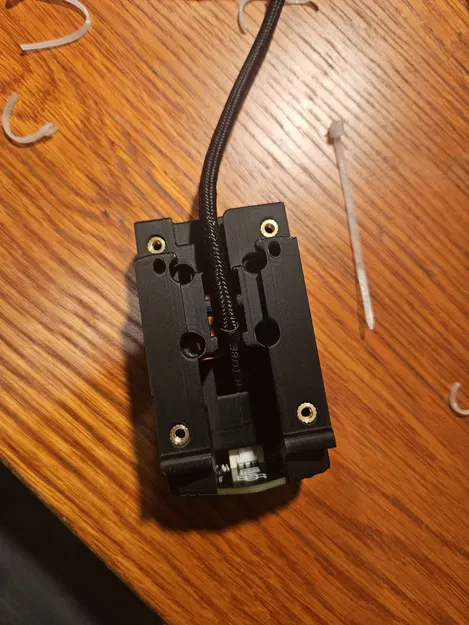

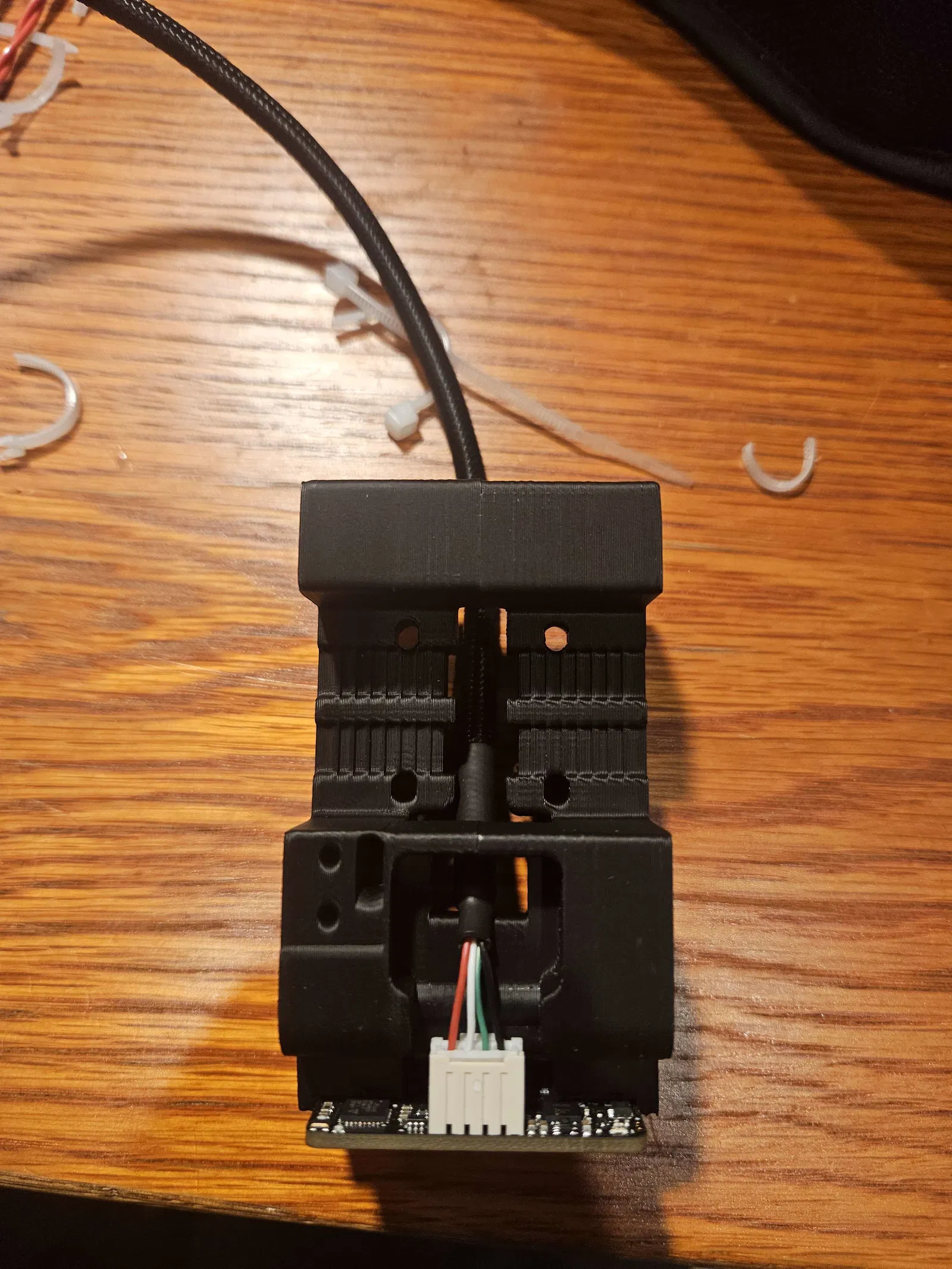

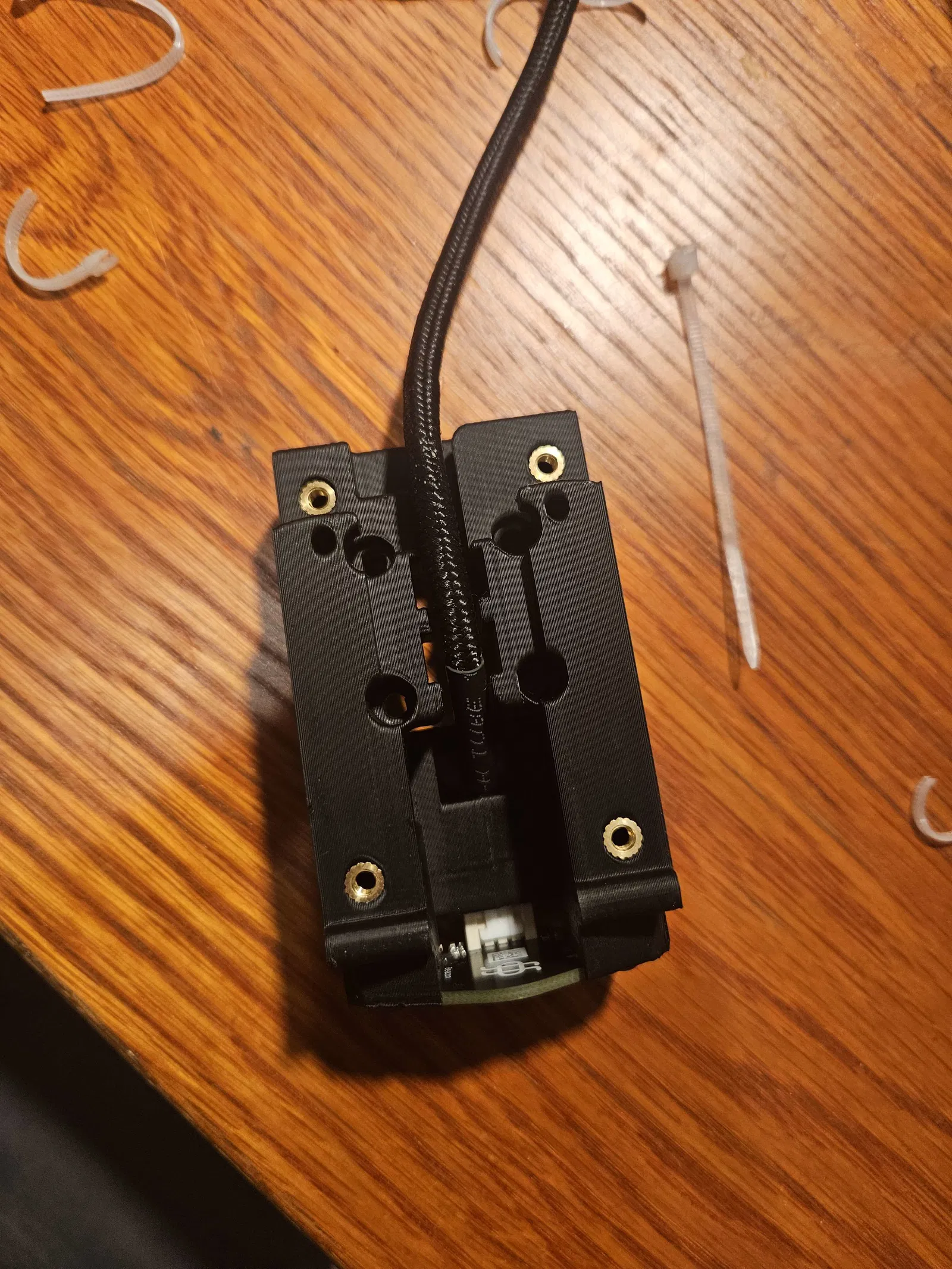

Cái lỗ khoét ở mặt sau cho phép luồn dây cáp USB đi kèm và bảo vệ nó khỏi di chuyển vào khu vực cần giữ sạch kim loại.
Cái này được thiết kế để dây cáp có thể dễ dàng luồn sau khi lắp bộ phận dẫn hướng trục X. Nó thay thế cho đầu dò cảm ứng.

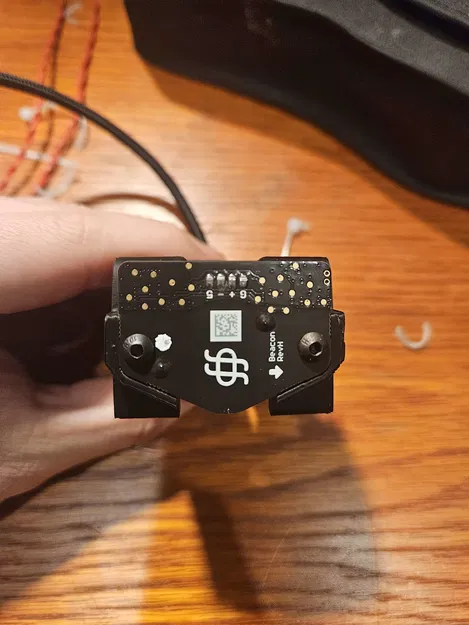

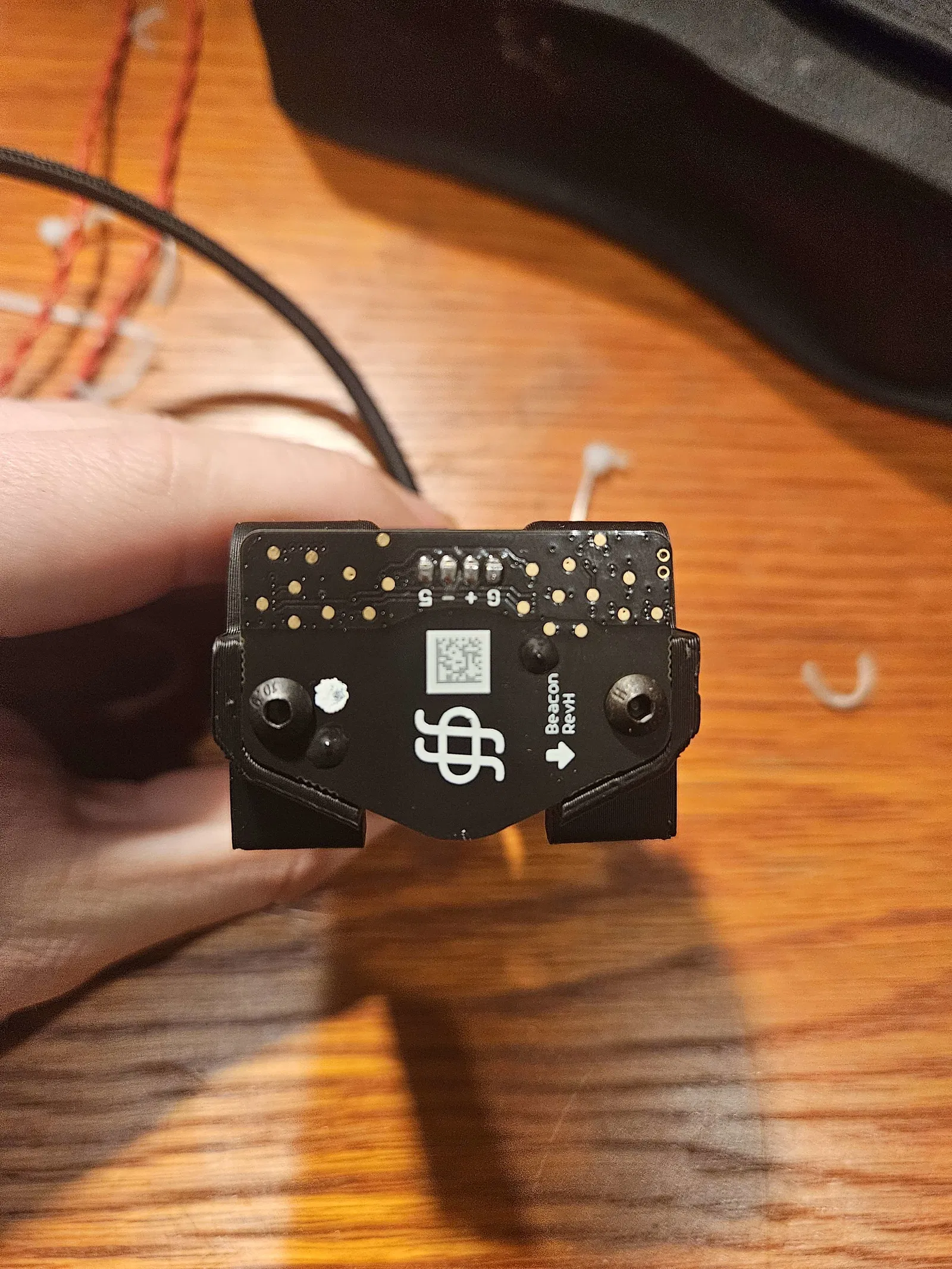

Cần 2 con tán ren M3 bằng kim loại cho 2 lỗ gắn beacon. Ngoài ra, việc lắp ráp cũng giống như bộ phận gốc của Voron.
Khoảng cách từ tâm đầu phun đến đầu beacon là 13,5. Sử dụng ốc M3 có đầu phẳng. Cảm biến không tạo tải trọng đáng kể lên bộ phận này nên thế là đủ. Hơn nữa, điều này cũng ngăn các con ốc ở gần bề mặt in hơn đầu phun.
Bộ phận này đã được thử nghiệm ở tốc độ lưới 200 trong Klipper mà không gặp vấn đề gì.
