Mô tả

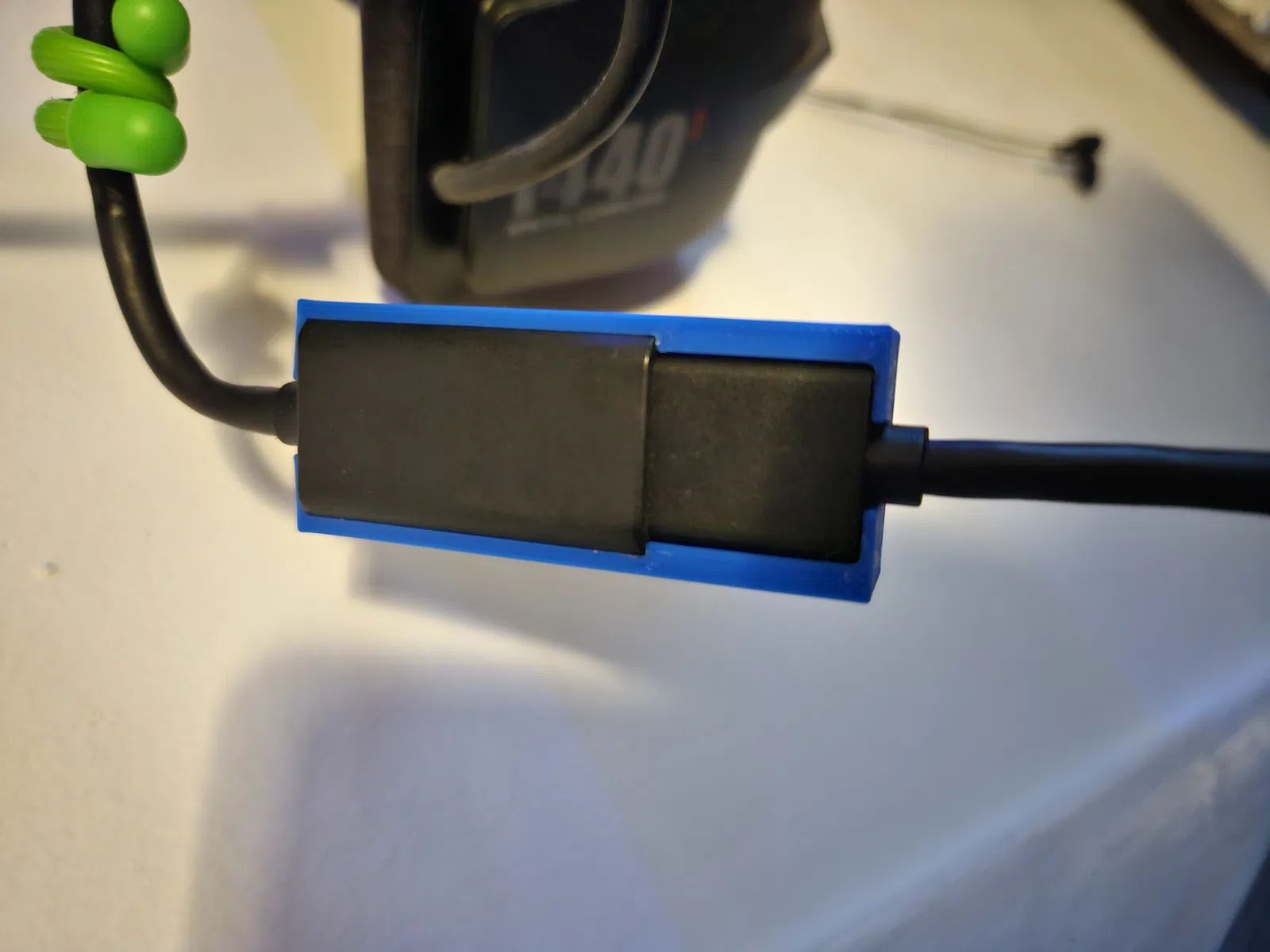

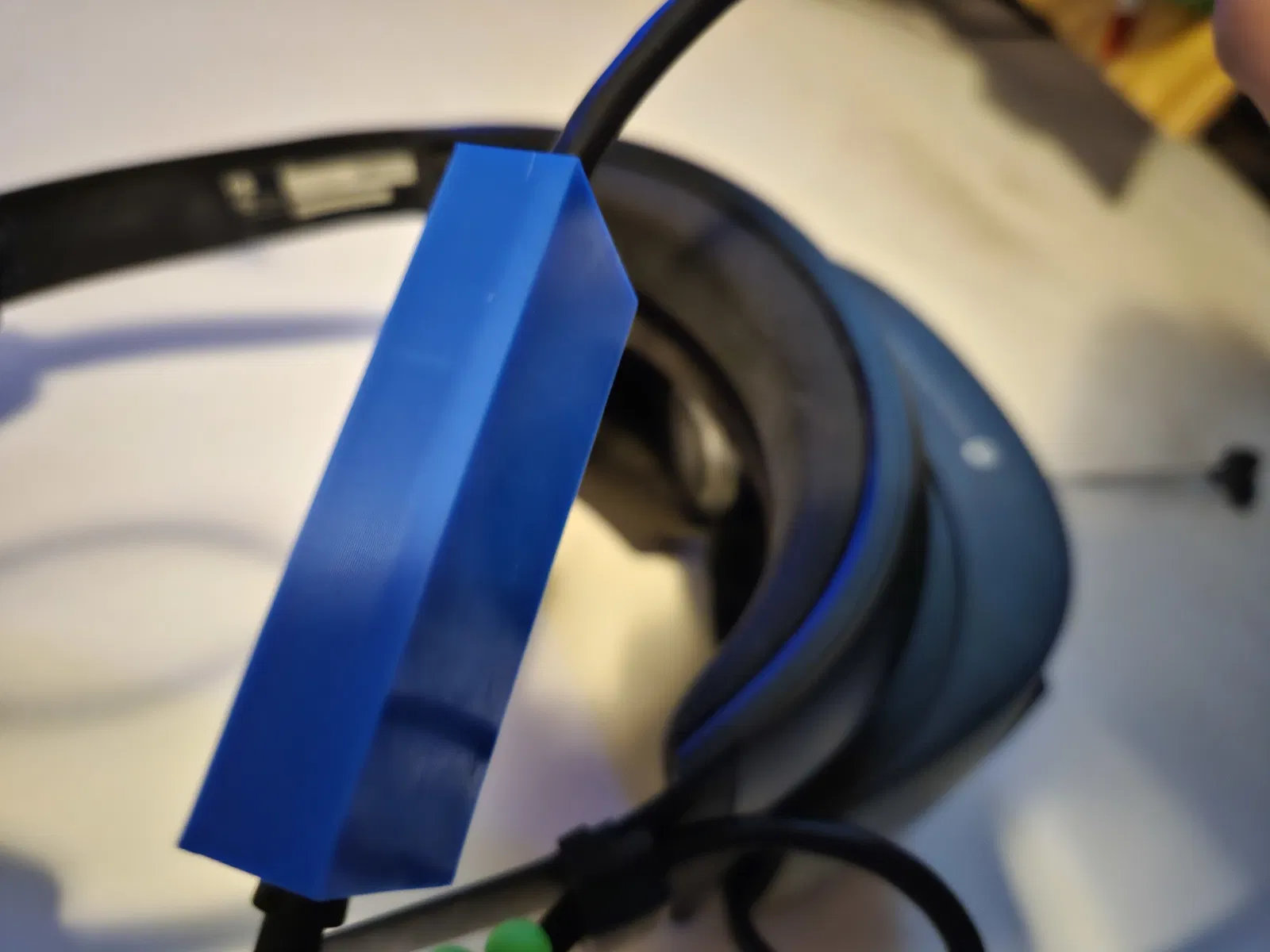

Tui bị cái vụ mà dây của cái kính HP Windows Mixed Reality nó cứ bị tuột hoài. Do tui tính chỉnh sửa vài lần nên tui để mấy cái hình khối ra đàng hoàng trong openscad để có thể tùy chỉnh được.
Cái mẫu này giả định hai cái đầu nối là hình chữ nhật bo tròn, cái cạnh nhỏ nằm ở giữa cạnh lớn, và mỗi sợi dây được đặt ngay tâm ở cuối đầu nối của nó. Trong các biến số, cạnh "A" được giả định là lớn hơn cạnh "B".
AsideL là chiều dài của đầu nối cạnh A, theo hướng của dây.
AsideW là chiều rộng vuông góc với dây.
AsideH là chiều dày vuông góc với dây.
AsideR là độ bo tròn ở đầu nối cạnh A, đo bằng thước đo góc lượn.
AsideC là đường kính của chỗ kết nối dây ở cạnh A.
WT là độ dày của thành. Phần bao quanh đầu nối cạnh B sẽ dày hơn cái này.
Tất cả các góc bên ngoài đều là góc vuông. Nếu xài mà có vấn đề gì thì tui sẽ làm tròn nó sau, chứ thường thì nó cũng không vướng víu gì lắm.
