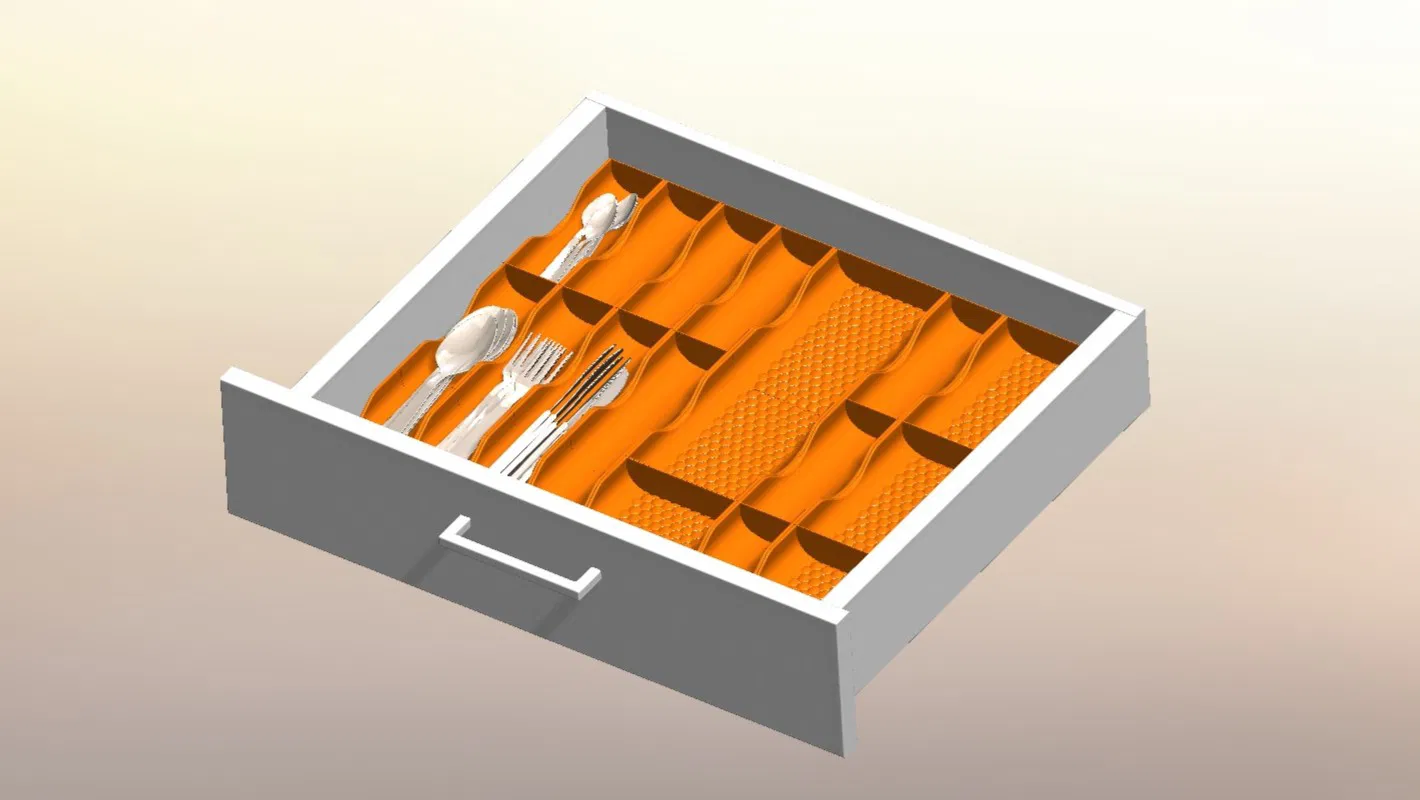

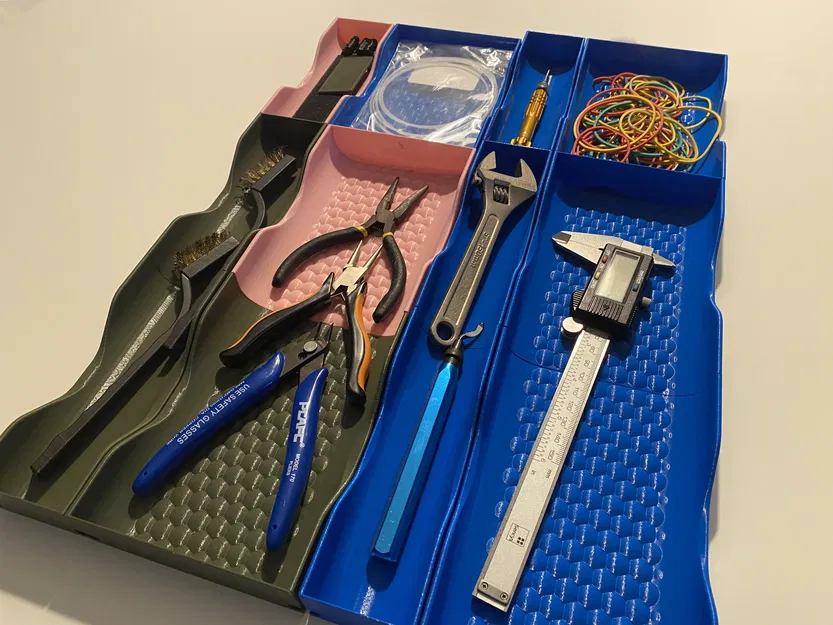

VaseTrays - Khay ngăn kéo dạng mô-đun

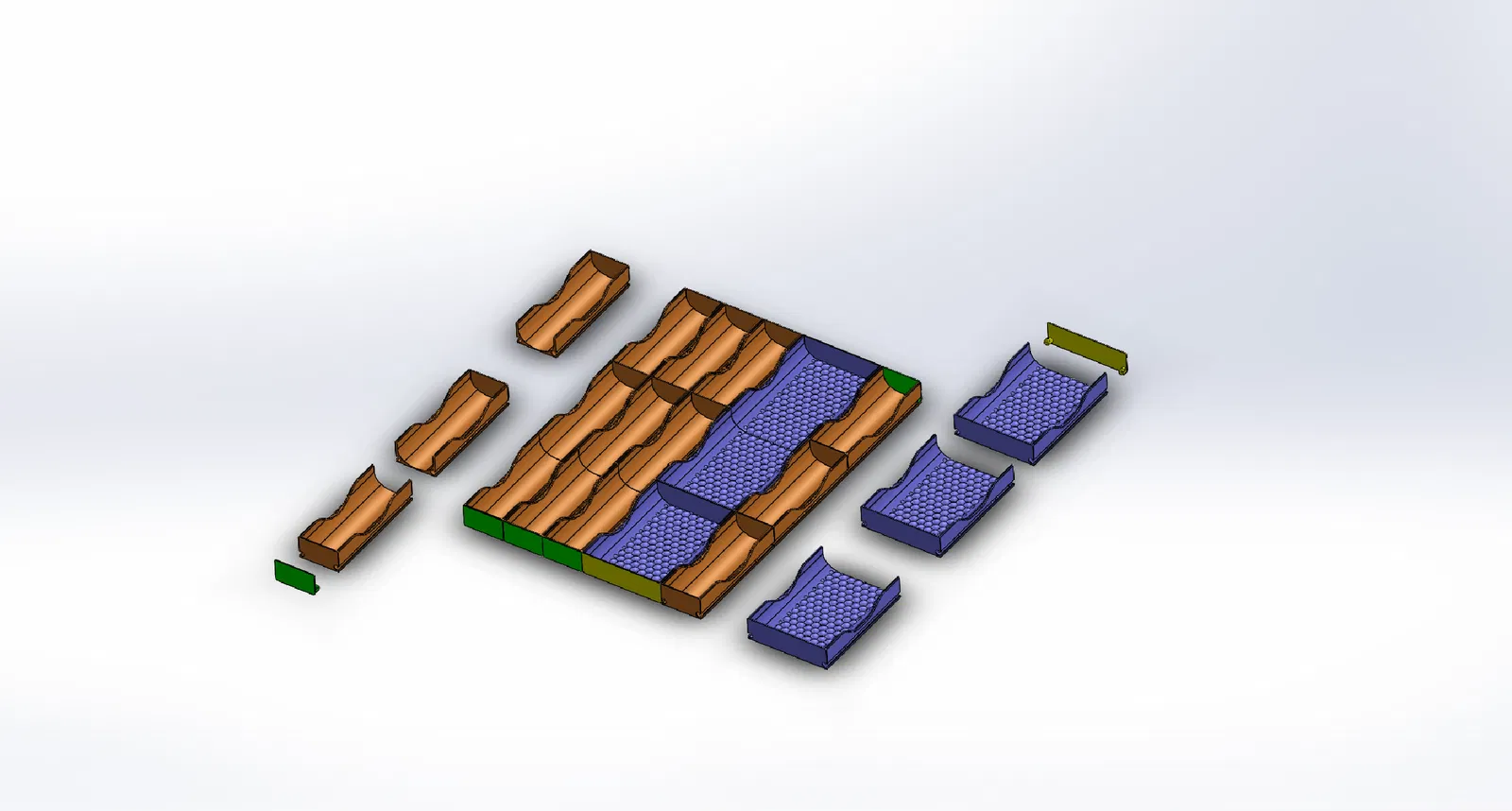

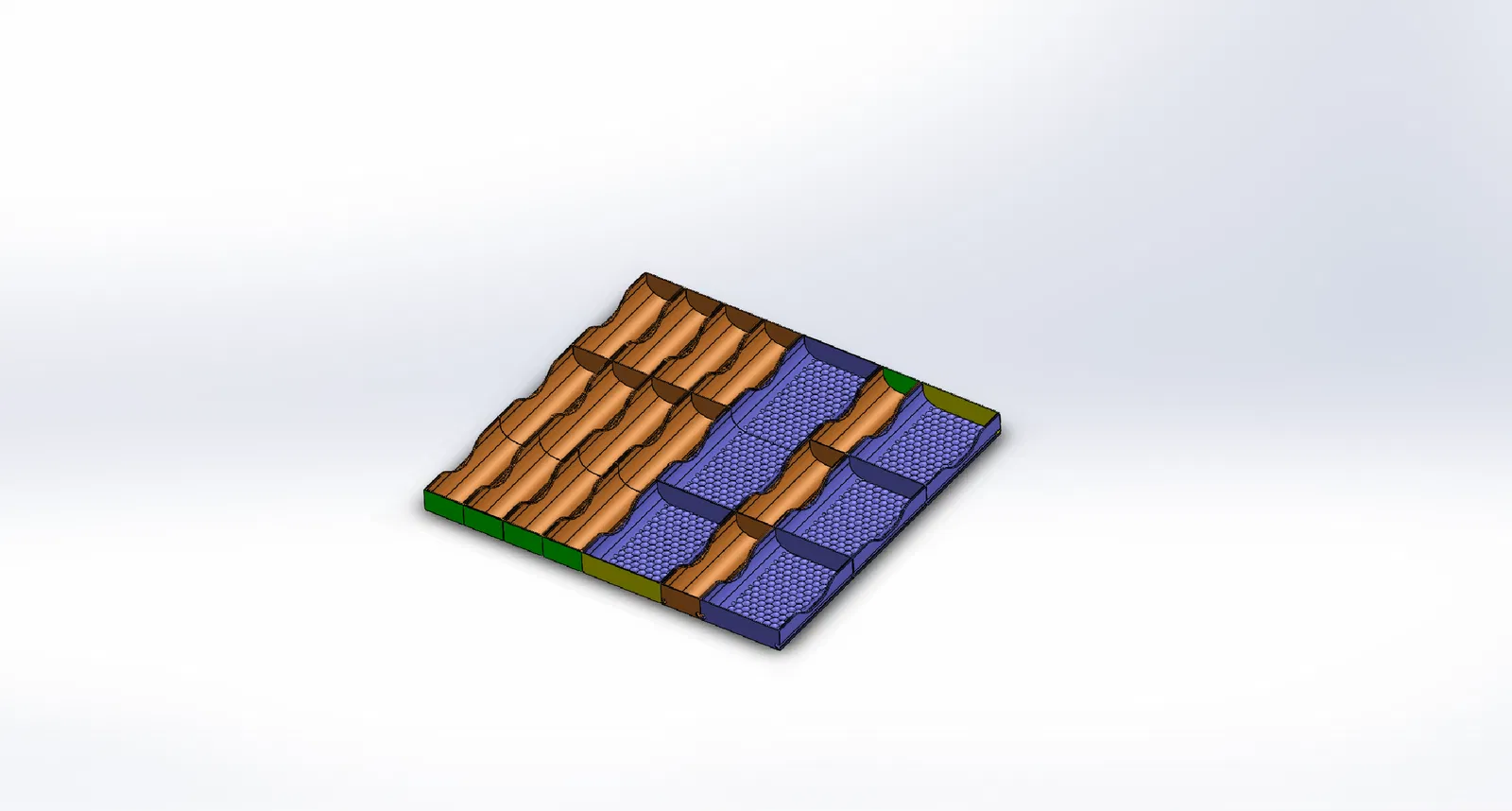

-Lắp ráp-

Các khớp nối có thể ấn vào giữa khay nhưng dễ dàng nhất là trượt chúng vào.

Các miếng ghép cuối chủ yếu hữu ích khi bạn sắp xếp các khay theo cách để hở một cạnh.

Các khay có thể hơi “lỏng lẻo” khi nhấc lên nhưng chúng vẫn giữ được với nhau khi đặt phẳng.

In 1 miếng cuối cho mỗi hàng và ít nhất 1 miếng khớp nối cho mỗi khay.

_

-Không có bộ phận ẩn trong ảnh động_

-In ấn-

• Chất liệu: PETG (Khi dùng trong bếp để chống thấm nước)

Khay in chế độ "Vase mode"

• Chiều cao lớp: 0.30mm
• Chế độ "Spiral vase": Có
• Các lớp đáy rắn: 3 (Tường khay dày 0.9mm và nên rắn)

Để in nhiều bản in "vase mode" cùng lúc:

• Hoàn thành từng đối tượng riêng lẻ: Có
• Khoảng trống đầu đùn: Bán kính: 65mm, Chiều cao: 210 (Với đầu in MK3S+ tiêu chuẩn)

-QUAN TRỌNG-

Hãy lưu ý đến thanh X của máy in khi sắp xếp các bộ phận.

Đầu in di chuyển xuống và có thể va vào bộ phận nếu không được sắp xếp đúng cách.

Không đặt các bộ phận cạnh nhau vì thanh X của máy in sẽ va vào đó.

Đây là một ví dụ về cách sắp xếp. Các mũi tên màu đỏ cho thấy thứ tự tuần tự.

Bạn có thể nhấn E để hiển thị thứ tự trong PrusaSlicer.

Các miếng ghép cuối và khớp nối

• Chiều cao lớp: 0.30mm
• Chế độ "Spiral vase": Không

-Tính toán để thay đổi tỷ lệ-

Để các khay vừa khít với ngăn kéo của bạn. Đừng lo lắng, bạn có thể sao chép/dán các phương trình vào Google.

Thay đổi tỷ lệ theo trục Z

• A = Chiều sâu bên trong ngăn kéo (chỉ đo).
• B = Số lượng phân đoạn trong một hàng. A / 150.9 làm tròn.
• Z = Hệ số tỷ lệ Z.

(A - 0.9 × B - 0.9) / (1.5 × B) = Z

Nếu bạn không sử dụng các miếng ghép cuối: (A - 0.9 × B) / (1.5 × B) = Z

————————————————————————————————————————————————

Ví dụ:

• A = 466mm (Đo)
• B = 3 (466 / 150.9) + 0.9 = 3.10… làm tròn là 3

(466 - 0.9 × 3 - 0.9) / (1.5 × 3) = 102.75…

Vì vậy, các bộ phận cần được thay đổi tỷ lệ một phần theo trục Z với 102.75 %. Nó nên nằm trong khoảng 90%-110%.

Thay đổi tỷ lệ theo trục X

Không cần thiết nếu bạn không muốn lấp đầy toàn bộ ngăn kéo theo chiều rộng.

• C = Chiều rộng bên trong ngăn kéo
• D = Số lượng hàng (chỉ các phân đoạn hẹp, khay rộng tính là hai)
• X = Hệ số tỷ lệ X

C / 54.6 = N

N làm tròn là D

N / D × 100 = X

————————————————————————————————————————————————

Ví dụ:

• C = 380mm (Đo)

380 / 54.6 = 6.95…

6.95… làm tròn là 7

6.95… / 7 × 100 = 99.42…

Vì vậy, các bộ phận cần được thay đổi tỷ lệ theo trục X với 99.42 %. Nó nên nằm trong khoảng 90%-110%.

-Cách và cái gì cần thay đổi tỷ lệ-

Thay đổi tỷ lệ theo trục Z

Chỉ bộ phận màu xanh lá cây cần được thay đổi tỷ lệ với hệ số tỷ lệ Z đã tính toán trước đó.

Khi thay đổi tỷ lệ bộ phận màu xanh lá cây sẽ khiến nó tách ra khỏi các bức tường.

Để gắn lại bộ phận:

• Trong "Thao tác bộ phận" chọn "Tọa độ bộ phận"
• "Đặt bộ phận xuống " (nếu không thấy nút này nghĩa là nó đã ở trên bàn in)
• "Di chuyển (tương đối) [Thế giới]:" Z thành 0.9

Thay đổi tỷ lệ theo trục X

Tất cả các bộ phận cần được thay đổi tỷ lệ hoàn toàn với hệ số tỷ lệ X đã tính toán trước đó.
