Hệ Thống Tổ Chức Module Họa Tiết Voronoi

Tôi rất thích ý tưởng và thiết kế của ngăn kéo module E3D và thiết kế tay cầm từ hệ thống ngăn kéo Gridfinity. Tuy nhiên, tôi cần một bộ tổ chức hình khối nhỏ gọn hơn, có ngăn đựng nhãn tích hợp, phù hợp với màu gỗ và chủ đề tự nhiên của không gian làm việc. Do đó, tôi đã thiết kế một kệ hoa văn Voronoi tự nhiên, được tách biệt cẩn thận khỏi bất kỳ bộ phận chức năng nào nhưng có một hoa văn màu sắc thực sự đẹp mắt kết hợp với các ngăn kéo.

Các tính năng chính:

• Thiết kế khối vuông 5 x 5 x 5 cm nhỏ gọn để lưu trữ hiệu quả.

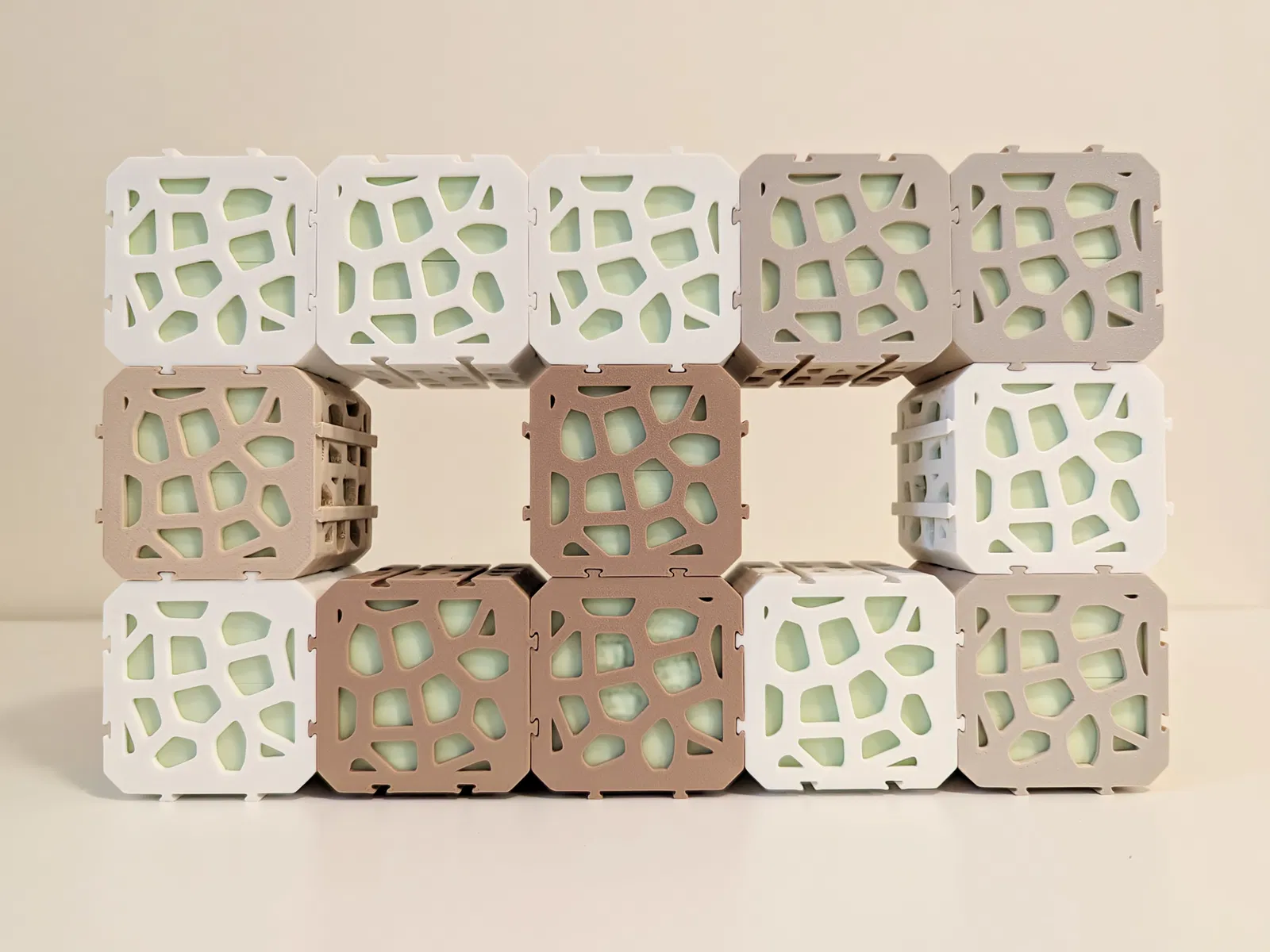

• Hoa văn Voronoi tự nhiên mang lại thẩm mỹ hữu cơ.

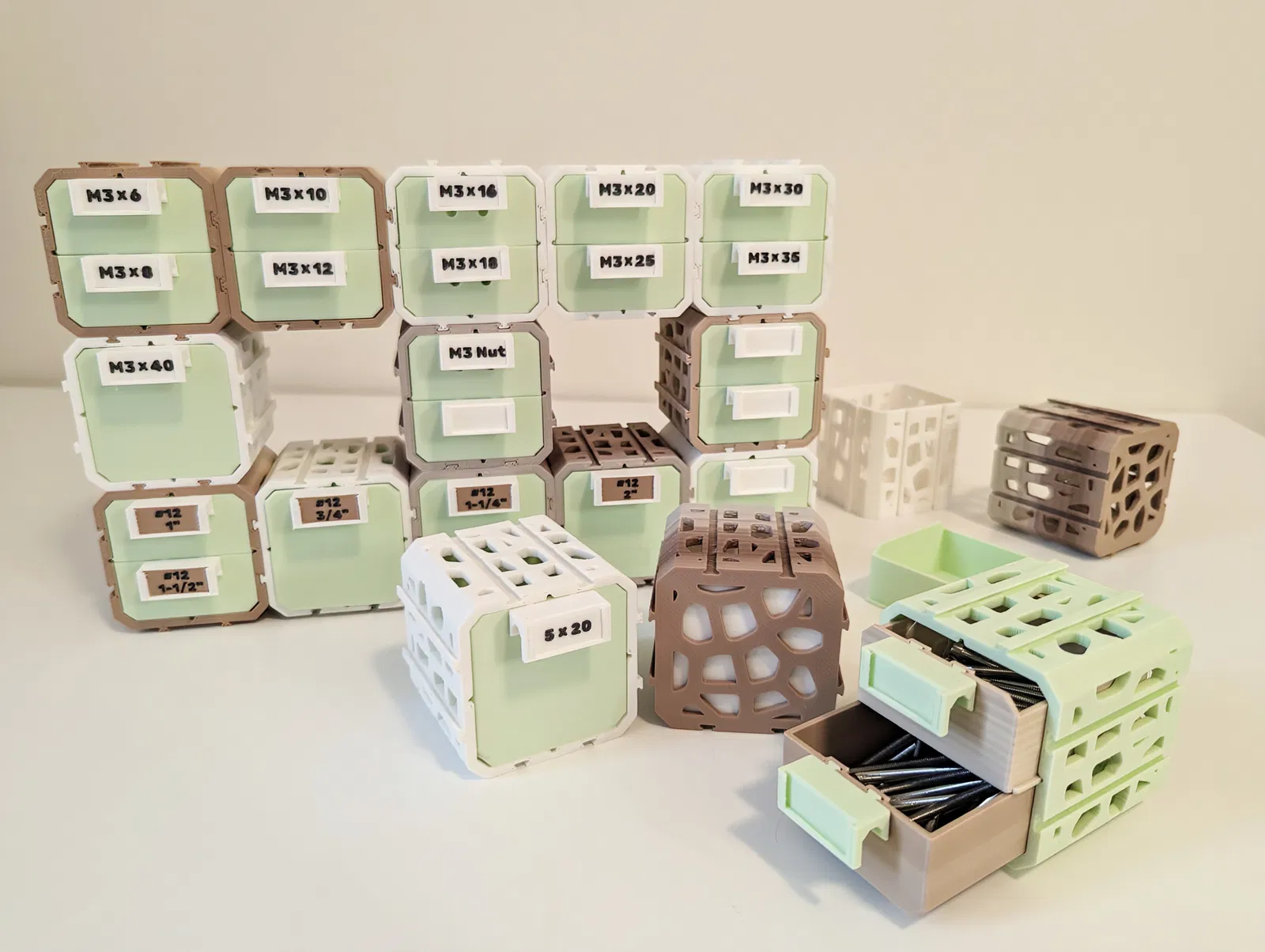

• Tay cầm có khe cắm nhãn tích hợp.

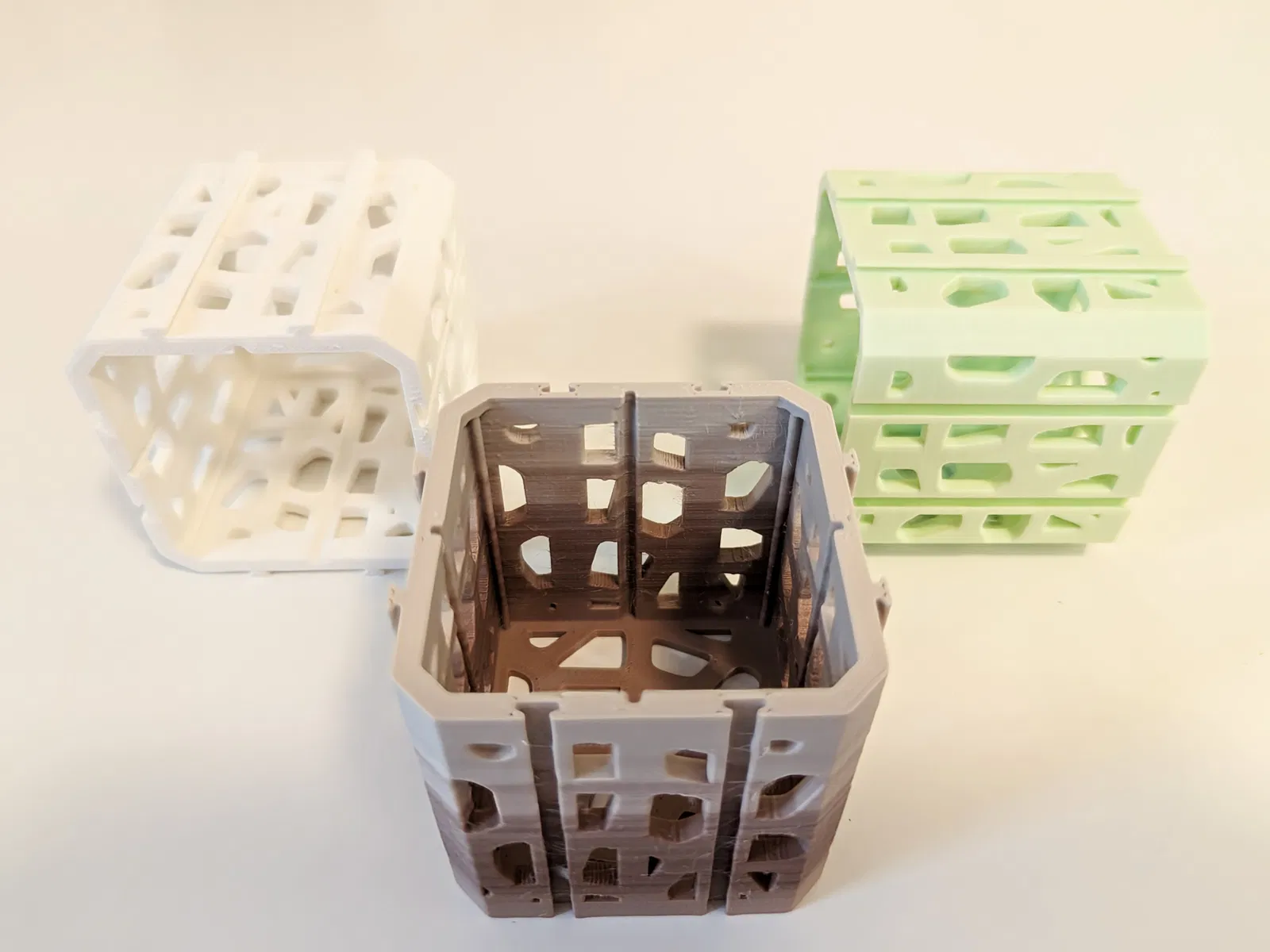

• Ray kệ ẩn có bộ chặn ngăn kéo.

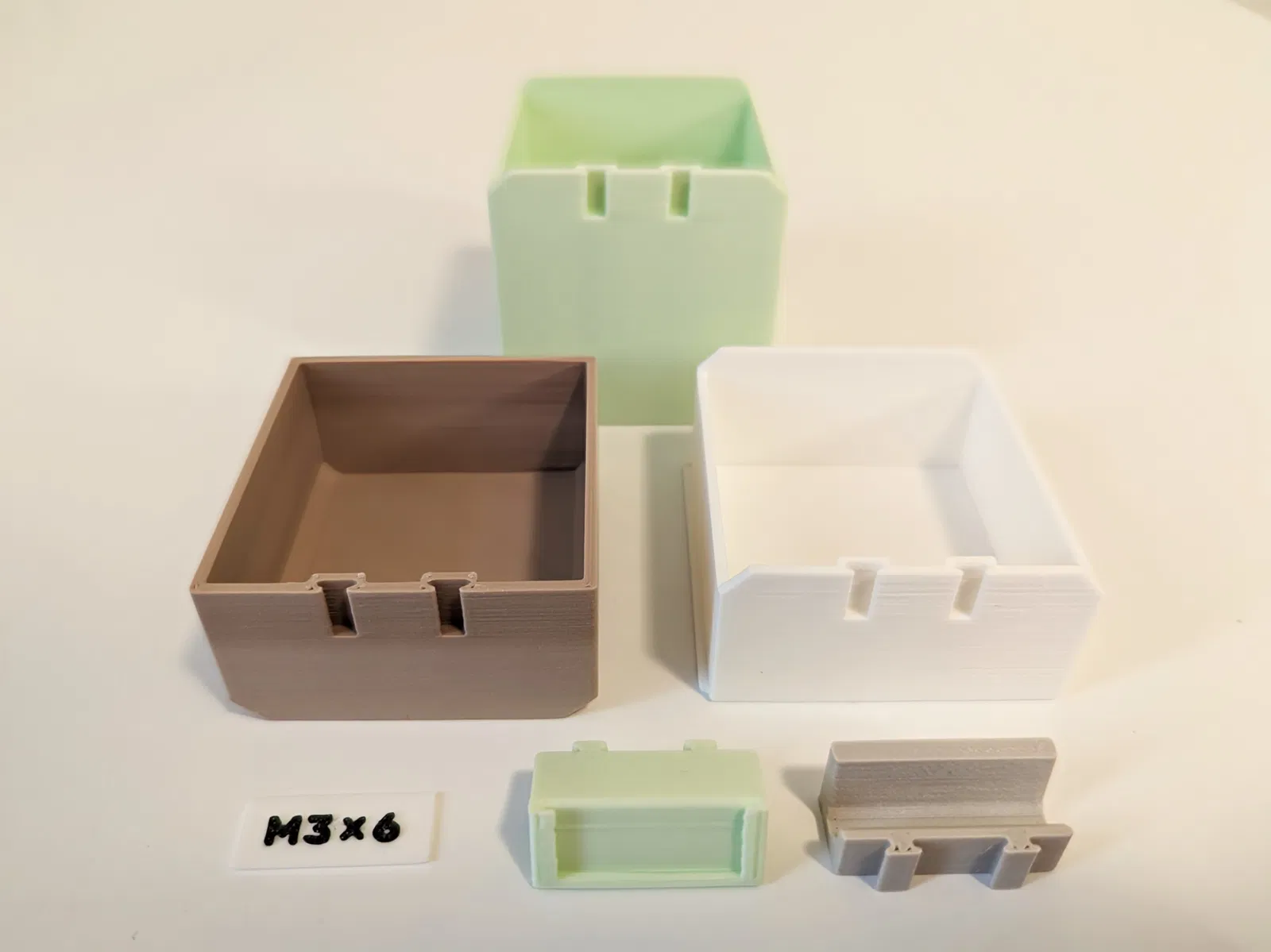

• Nhiều kích cỡ ngăn kéo khác nhau để đáp ứng nhu cầu lưu trữ.

Hướng dẫn in:

• Cài đặt: Tốc độ mặc định 0.2mm hoặc cấu trúc của Prusa Slicer MK4
• Không cần support
• Overhang: Tôi đã in bằng PolyTerra Matte PLA, loại này dường như bị biến dạng tối thiểu; hiệu suất có thể thay đổi với các vật liệu khác.

Lắp ráp

• Ngăn kéo lớn có thể lắp theo bất kỳ hướng nào nhưng ngăn kéo trên cùng và dưới cùng chỉ có 2 hướng do ray ngăn kéo.
• Rất khuyến khích lắp ngăn kéo vào trước khi lắp kệ.
• Có thể cần lắp đặt nghiêng do các bộ chặn (bạn cũng có thể bóp nhẹ kệ để tăng không gian). Sau khi đặt ngăn kéo, hãy kéo ra vào vài lần để đảm bảo nó được đặt đúng vị trí. Đối với ngăn kéo trên cùng và dưới cùng, hãy bắt đầu với ngăn dưới cùng.
• Khó có thể tích hợp bộ chặn ngăn kéo trong không gian chật hẹp như vậy nhưng móc ở cuối mỗi ngăn kéo sẽ ngăn chúng rơi ra khi kéo vừa phải.

Chúc bạn in vui vẻ!

Tất cả các bộ phận đều do tôi tự thiết kế từ đầu trong Fusion 360 :)
