Dụng cụ sắp xếp dây sạc

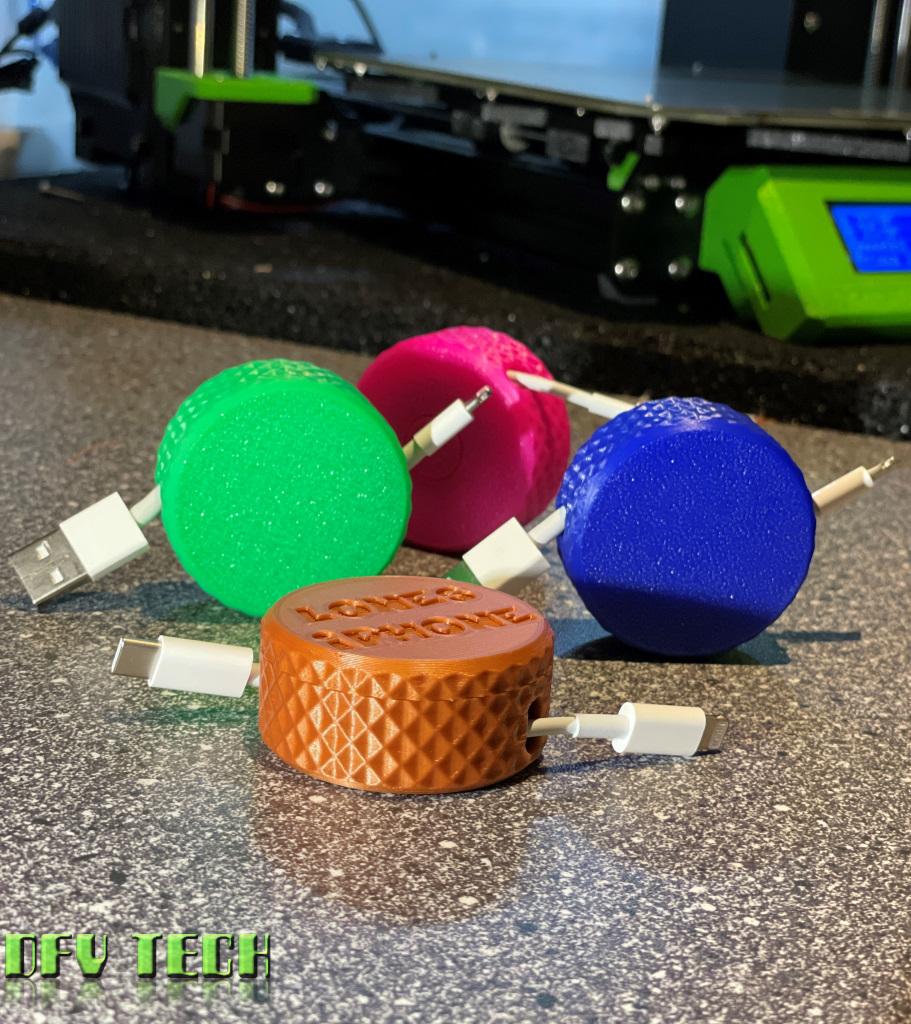

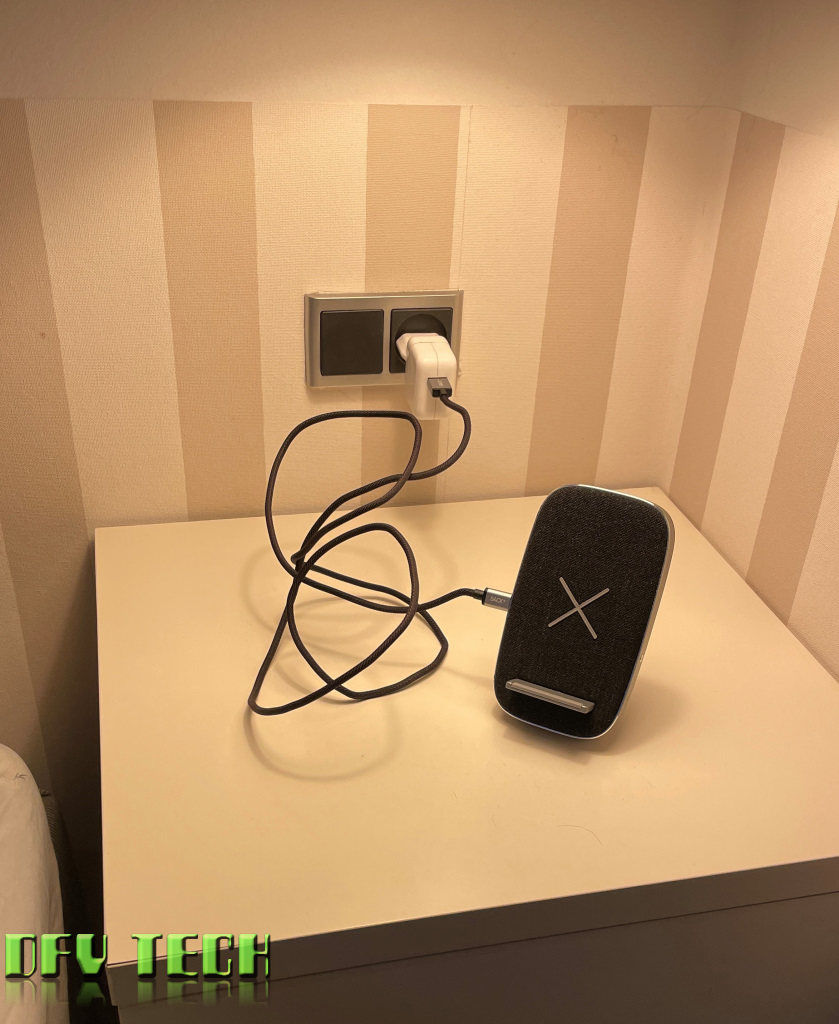

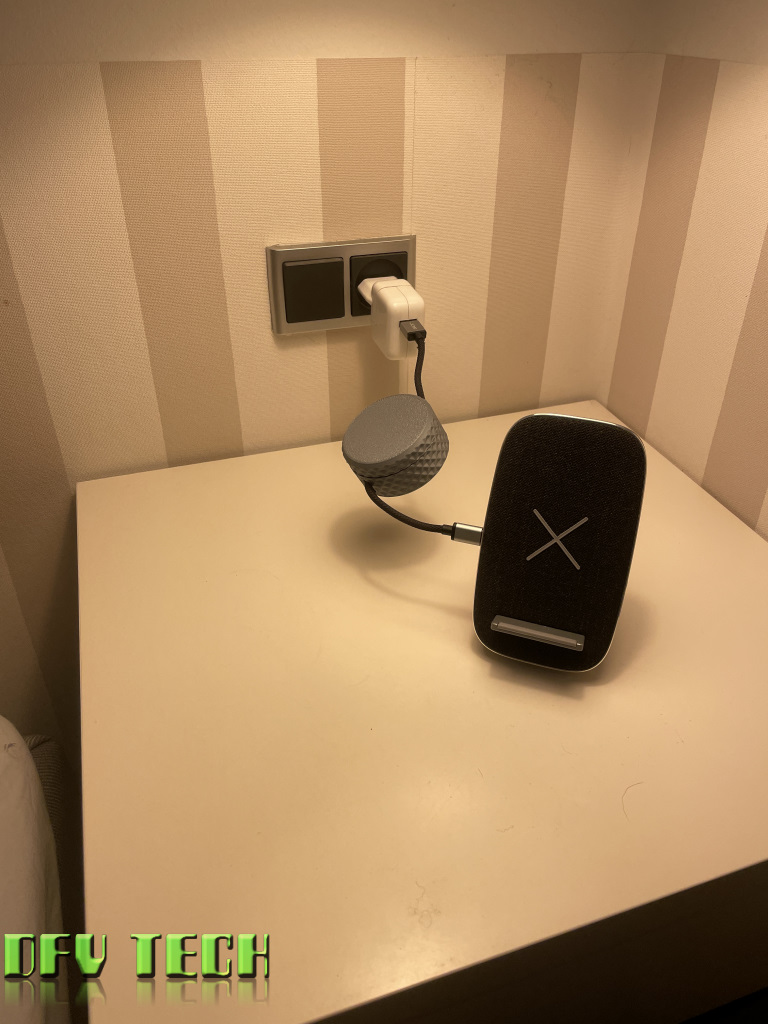

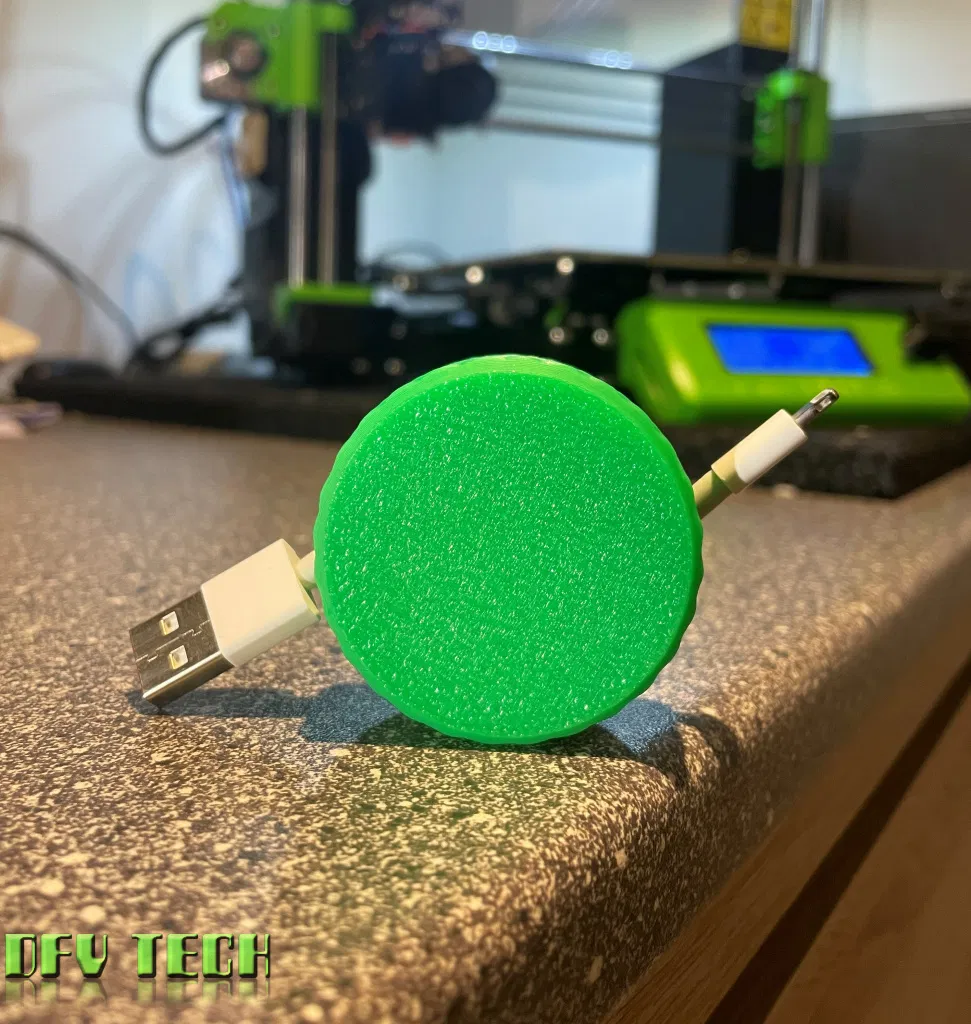

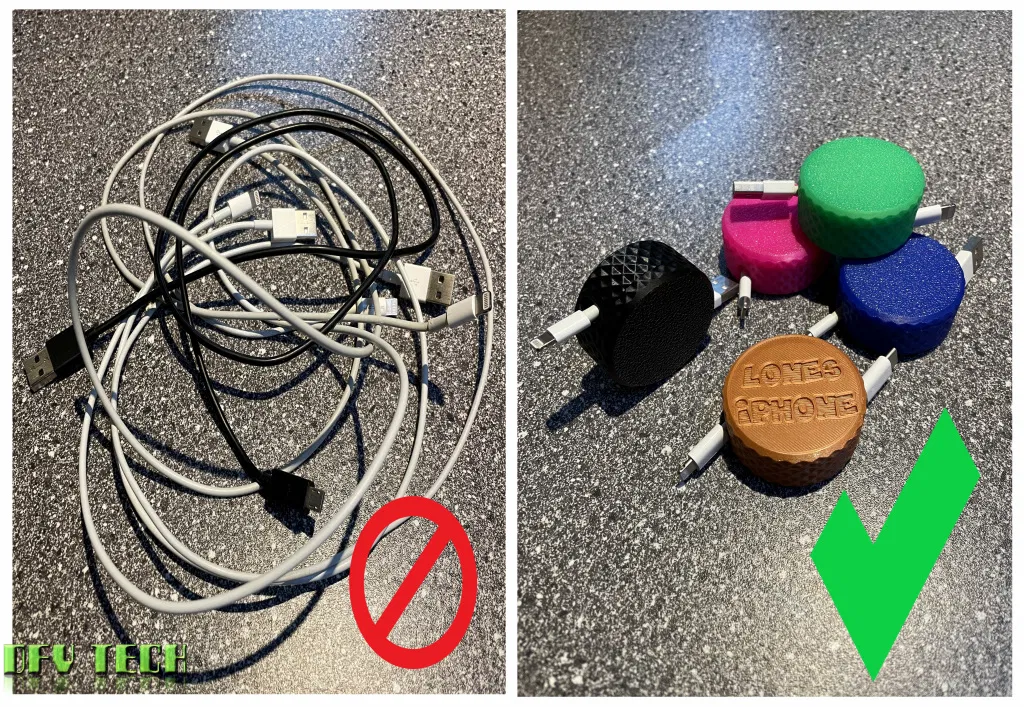

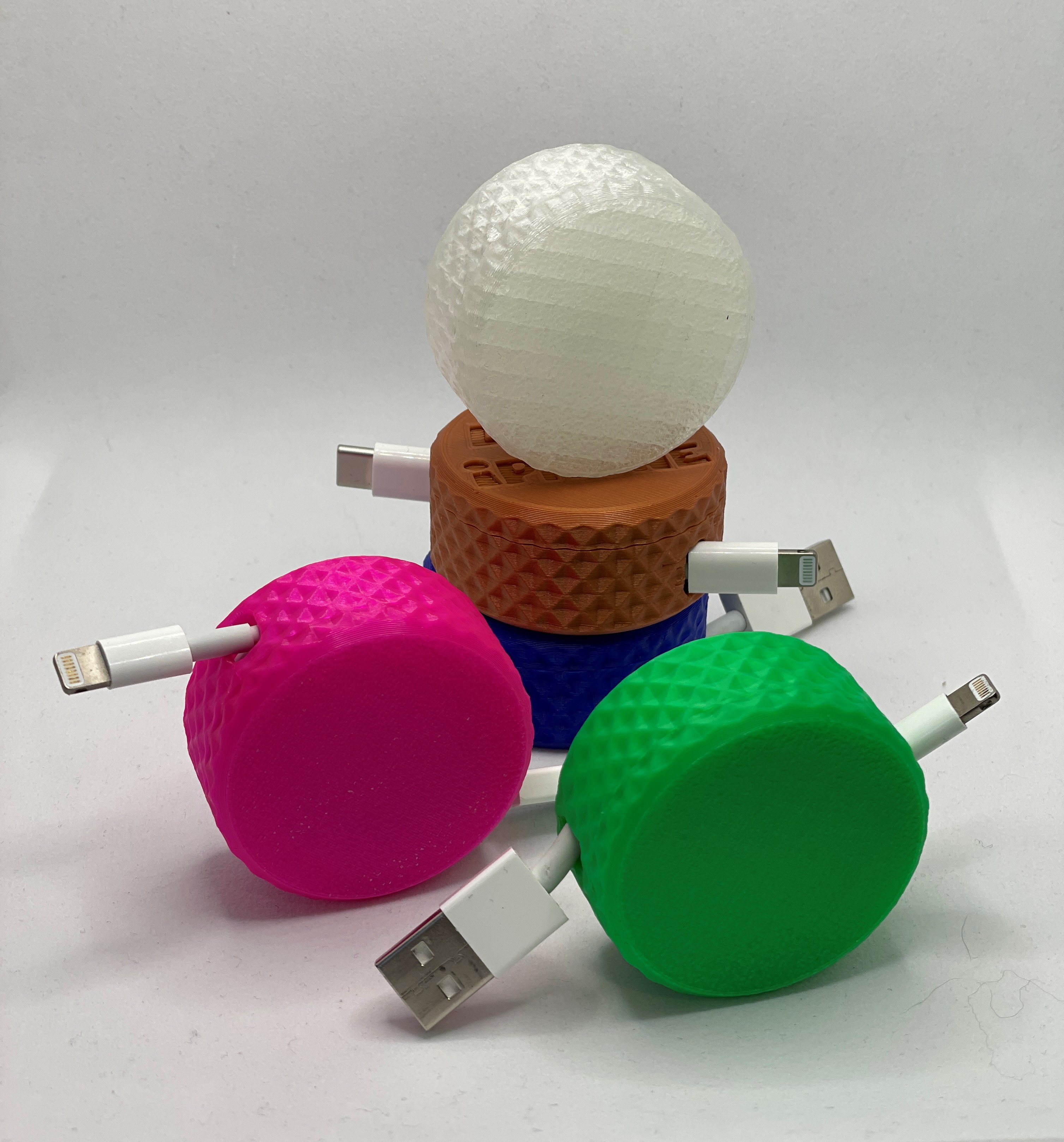

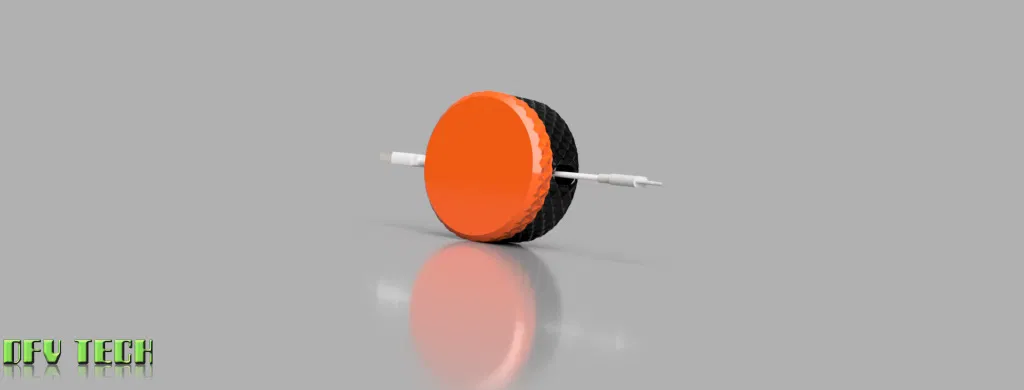

CẬP NHẬT! ### TẢI PHIÊN BẢN MỚI TẠI ĐÂY -Dụng cụ sắp xếp dây sạc phiên bản 2- Do có nhiều bạn không đọc kỹ hướng dẫn in, nên giờ tôi sẽ đưa hướng dẫn lên đầu phần mô tả. VUI LÒNG ĐỌC TRƯỚC KHI IN!! ### "Hướng dẫn in: Phiên bản 1: In không cần support. Khuyến khích in phần Nắp & Vỏ với 15% infill, và phần Lõi với 100% infill để cứng cáp hơn. Phiên bản 2+3: In không cần support. Khuyến khích in phần Nắp và Vỏ với 15% infill, và phần Lõi với 100% infill để cứng cáp hơn. Để làm điều này trong Prusaslicer, bạn sẽ phải tách phần vỏ và lõi. Nhấp chuột phải vào phần vỏ/lõi và chọn "SPLIT TO PARTS" sau đó nhấp chuột phải vào phần lõi và chọn "INFILL" và đặt infill là 100% cho Lõi_" Ai mà không biết mấy cái dây sạc điện thoại cứ vương vãi, rối tung lên đủ kiểu hết trơn. Tui cũng biết cái vụ này dữ lắm, nhất là trên cái bàn đầu giường của tui, mấy lần tui ngủ quên giật cả cánh tay vô dây cáp luôn. Và chính cái này cũng là động lực để tui thiết kế ra cái dụng cụ sắp xếp dây cáp siêu đơn giản mà lại rất hay ho này. Chỉ cần xoay cái Nắp để cuộn dây vào - và để cuộn dây ra thì bạn chỉ cần kéo hai đầu dây thôi. Xem video tại đây Cất giữ dây cáp dễ dàng, và vừa vặn trong túi hoặc hầu hết mọi loại túi xách hay ví. Mấy tấm hình nói lên tất cả rồi đó :) Nó được thiết kế để phù hợp với tất cả các loại dây cáp tiêu chuẩn 3mm có đầu nối lightning hoặc USB-C. Lắp ráp rất dễ dàng và thực hiện bằng cách ghép các bộ phận lại với nhau. HÃY ĐẢM BẢO máy in của bạn đã được tinh chỉnh/hiệu chuẩn để có thể in chính xác phần vỏ/lõi của phiên bản 2+3. Nó có khoảng hở dung sai 0.2 giữa các bộ phận. CẬP NHẬT 11-01-2021: Đã thêm một số tệp với các họa tiết khác. (HEX & RIBBS) Bạn vẫn cần tệp Winder Core V1.stl. Chỉ có Vỏ và Nắp là được thay đổi. CẬP NHẬT 12-01-2021: Đã thêm các tệp cho Dụng cụ sắp xếp dây cáp với các lỗ 6x14mm và vỏ cao hơn cho các loại dây cáp có đầu nối lớn hơn một chút. CẬP NHẬT 22-01-2021: Đã thêm vỏ với các lỗ lớn hơn một chút để phù hợp với các loại dây cáp khác có đầu nối lớn hơn. (6,5x12mm) CẬP NHẬT: 24-01-2021: Đã thêm nắp có tay cầm lật nhỏ. Đây là tệp in tại chỗ và bạn chỉ cần cạy tay cầm ra lần đầu tiên mở nó.

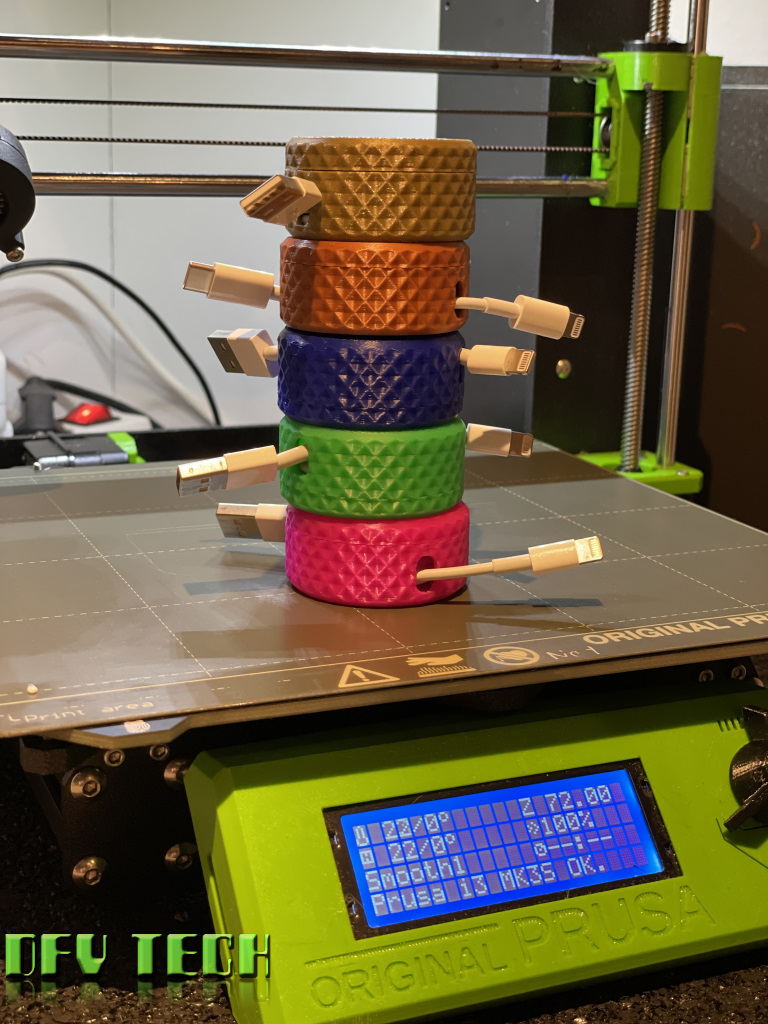

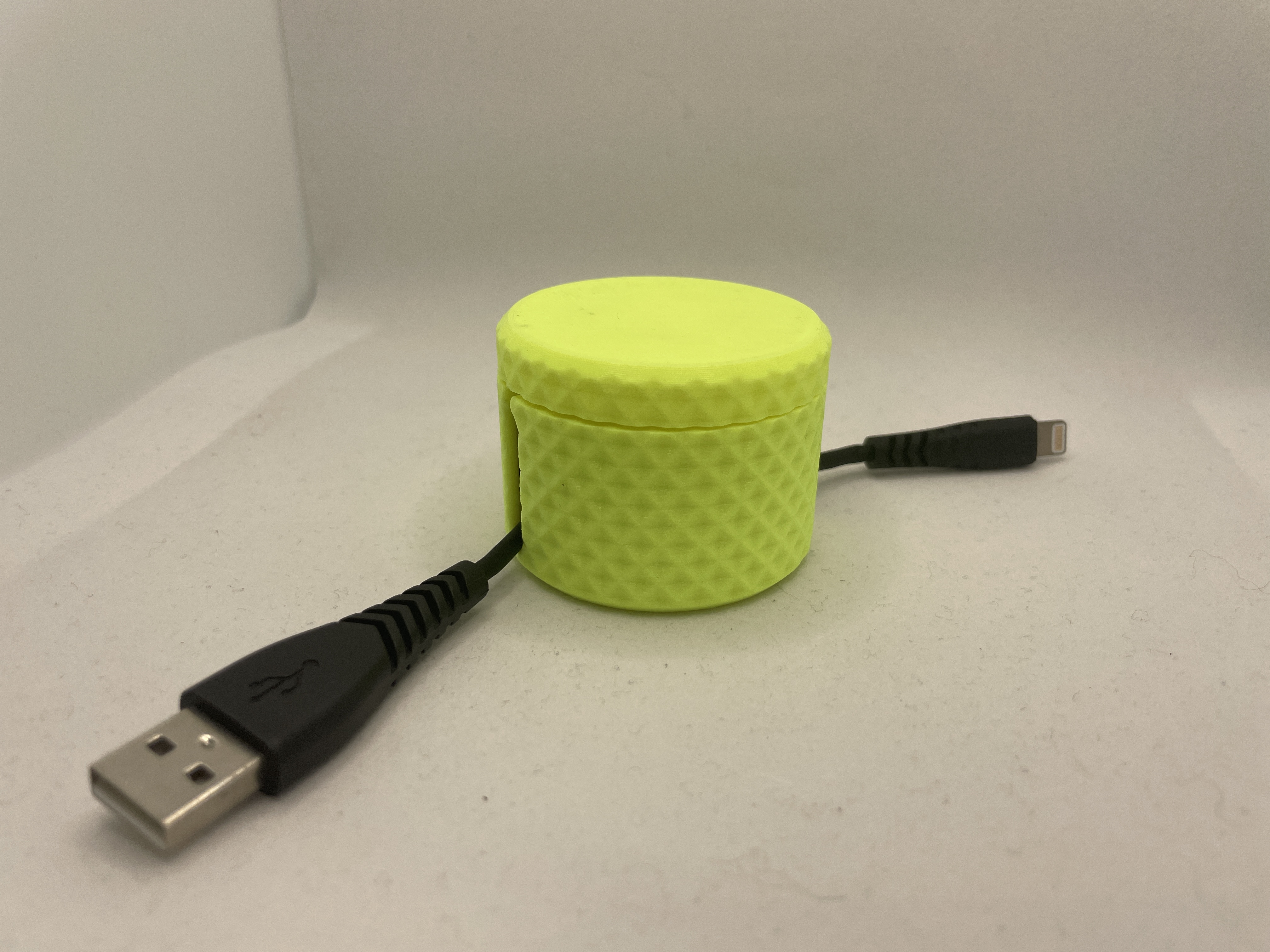

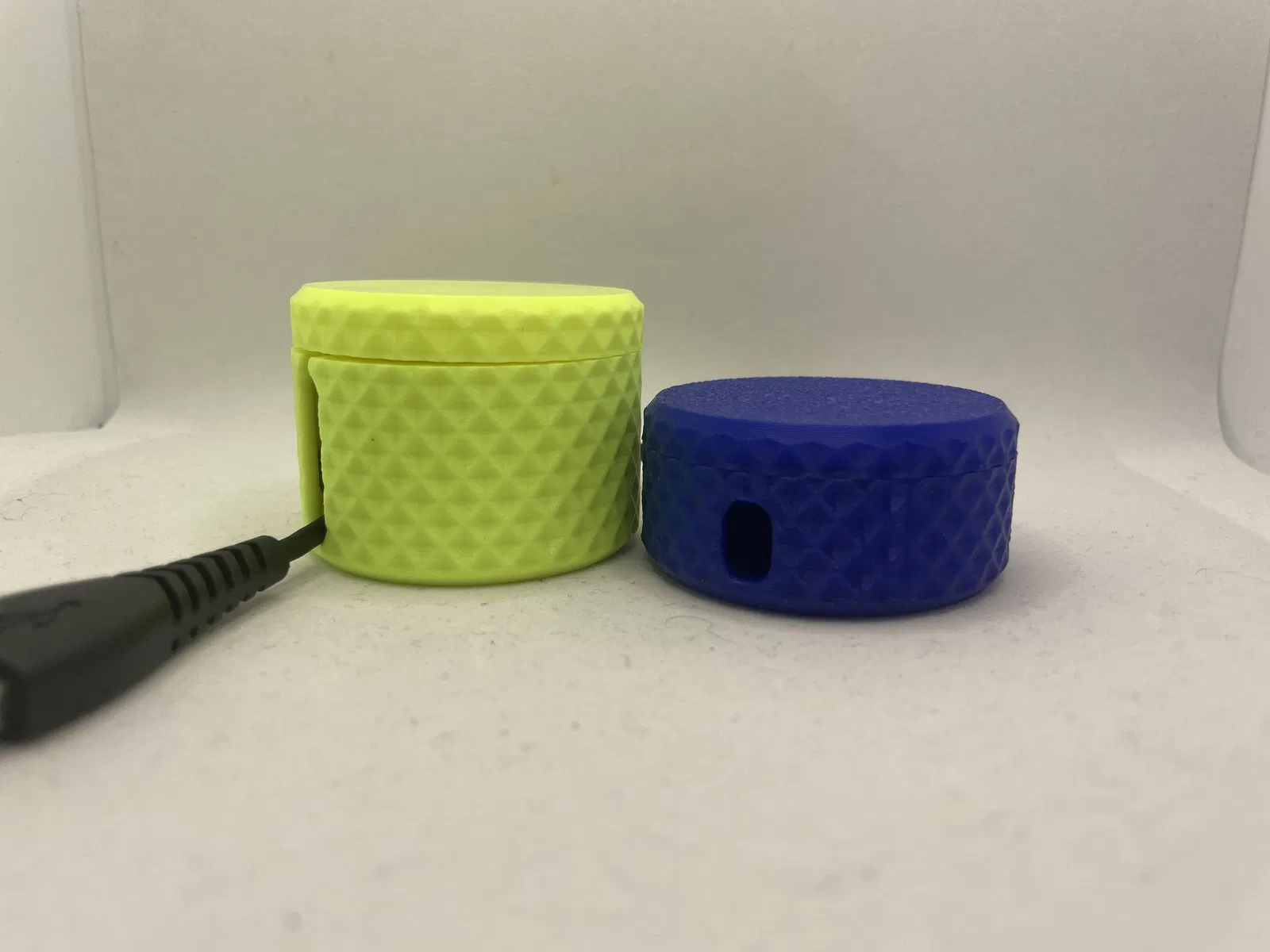

Hãy chắc chắn rằng cài đặt bridging của bạn đã được tinh chỉnh và đặt góc bridging là 45 độ. CẬP NHẬT: 26-01-2021: Phiên bản này chỉ gồm 2 bộ phận in. Vỏ và lõi giờ là một bộ phận. Lõi in bên trong vỏ và sau khi in, bạn chỉ cần tháo ra và nó xoay trơn tru. Tôi cũng đã thêm một phiên bản hở trên để phù hợp với nhiều loại dây cáp hơn. HÃY ĐẢM BẢO máy in của bạn đã được tinh chỉnh/hiệu chuẩn để có thể in chính xác phần vỏ/lõi. Nó có khoảng hở dung sai 0.2 giữa các bộ phận. CẬP NHẬT: 06-01-22: Phiên bản 3 đã có sẵn. Phiên bản 3 THÊM so với phiên bản 2 Phiên bản này là sự cải tiến của phiên bản 2 với đường cong mượt mà hơn một chút ở lớp đầu tiên của dây cáp và 2 phiên bản cao hơn. Phiên bản 3 bao gồm 3 vỏ khác nhau với chiều cao TIÊU CHUẨN - TRUNG BÌNH - CAO của vỏ và lõi. Điều này được thực hiện để ngăn phần trên và dưới bị dày lên khi bạn điều chỉnh tỷ lệ mô hình trong slicer. Vì vậy, nếu bạn muốn in mô hình cao hơn/lớn hơn, bạn nên chọn mô hình EXTRA hoặc MEDIUM và chỉ thu phóng ở trục X/Y. TIÊU CHUẨN - cùng chiều cao với phiên bản 2 TRUNG BÌNH - vỏ và lõi cao hơn 6mm CAO - vỏ và lõi cao hơn 12mm Phiên bản 3 chỉ có sẵn trong phiên bản "hở trên" và lõi tích hợp, và sử dụng cùng nắp với Phiên bản 2. Đã tải lên vỏ phiên bản 1 với các lỗ hở trên. ĐÃ THỬ NGHIỆM các mô hình tỷ lệ của phiên bản 2: 120% mọi trục - OK 125% mọi trục - OK 130% mọi trục - OK 150% mọi trục - OK 200% mọi trục - OK 300% mọi trục - OK 125% trục X/Y - OK 150% trục X/Y - OK LƯU Ý: Chỉ các phiên bản 1+2+3 mới được cập nhật trong tương lai. Phiên bản 0 sẽ chỉ giữ nguyên như ban đầu. ##### Hướng dẫn sau in: Bề mặt trên của Vỏ, nơi xoay với Nắp, có thể cần chà nhám nhẹ nếu bề mặt quá nhám. Nhưng bạn có thể dễ dàng xác định xem có cần chà nhám hay không bằng cách xoay Nắp và Vỏ với nhau trước khi lắp ráp tất cả các bộ phận. Tất cả các bộ phận cần xoay tự do để đảm bảo dây cáp cuộn vào/ra trơn tru. Chúc bạn in vui vẻ :) Nếu bạn thích công việc của tôi, vui lòng thích và chia sẻ bản in của bạn hoặc nhấn nút quyên góp để mua cho tôi một ly cà phê. ##### Tuyên bố miễn trừ trách nhiệm: Dụng cụ này có thể gây ra nếp gấp, hao mòn quá mức và hư hỏng cho một số dây cáp theo thời gian, và việc sử dụng thiết kế này là tùy thuộc vào rủi ro của bạn!
